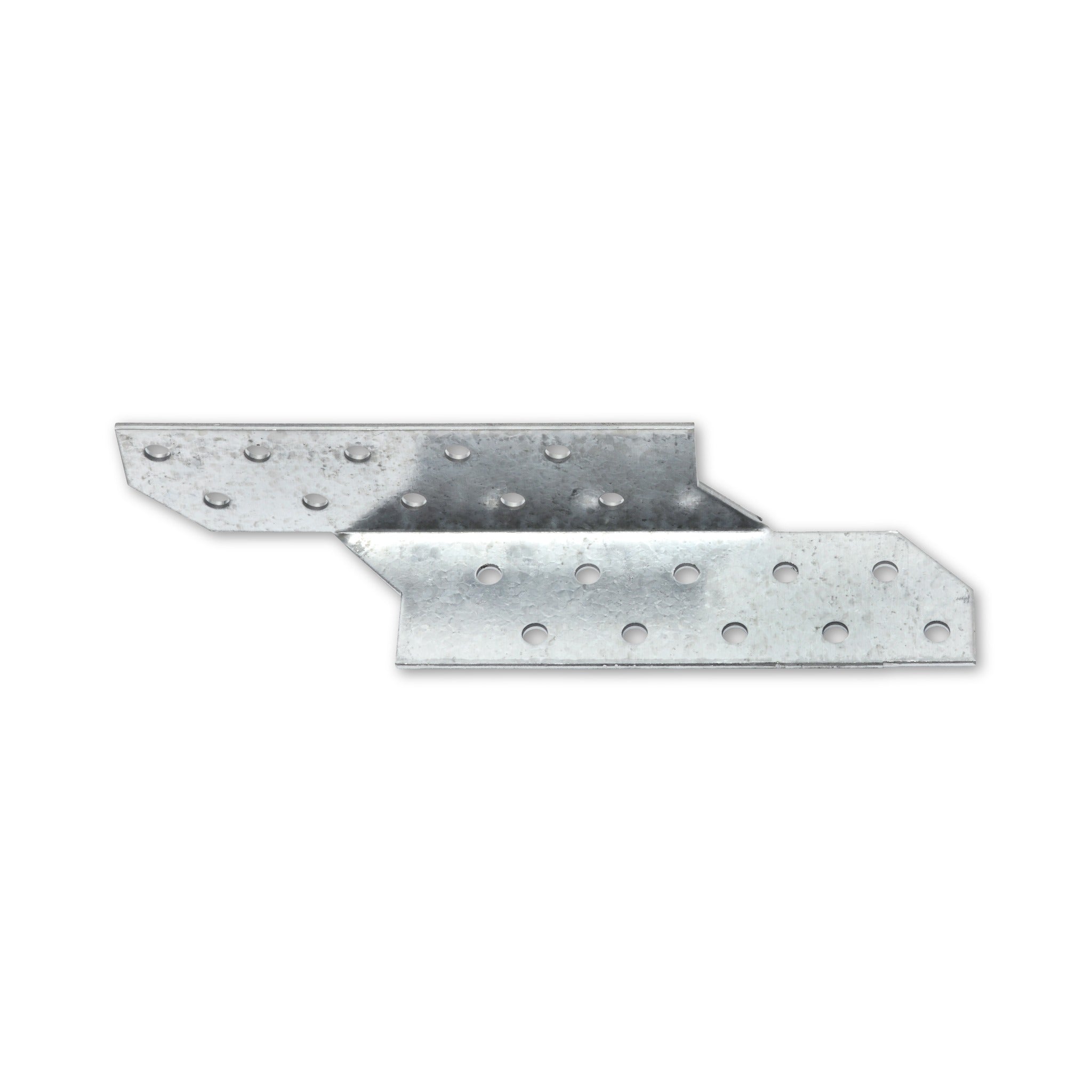

Sparrenpfettenanker links, Stahl sendzimirverzinkt, 35 × 35 × 2 mm

Wenn der Sturm am Dach zieht

Windsog hebt an: Er zerrt den Sparren von der Pfette weg, auf der dieser zunächst nur aufliegt, und dreht ihn dabei aus seiner Lage. Gegen genau diesen Fall ist der Anker genannt. Das Blech legt sich über die Stelle, an der die beiden Hölzer übereinanderliegen, und nimmt an jedem von ihnen Nägel auf.

Zwei Nennlängen, und das Lochbild wächst mit

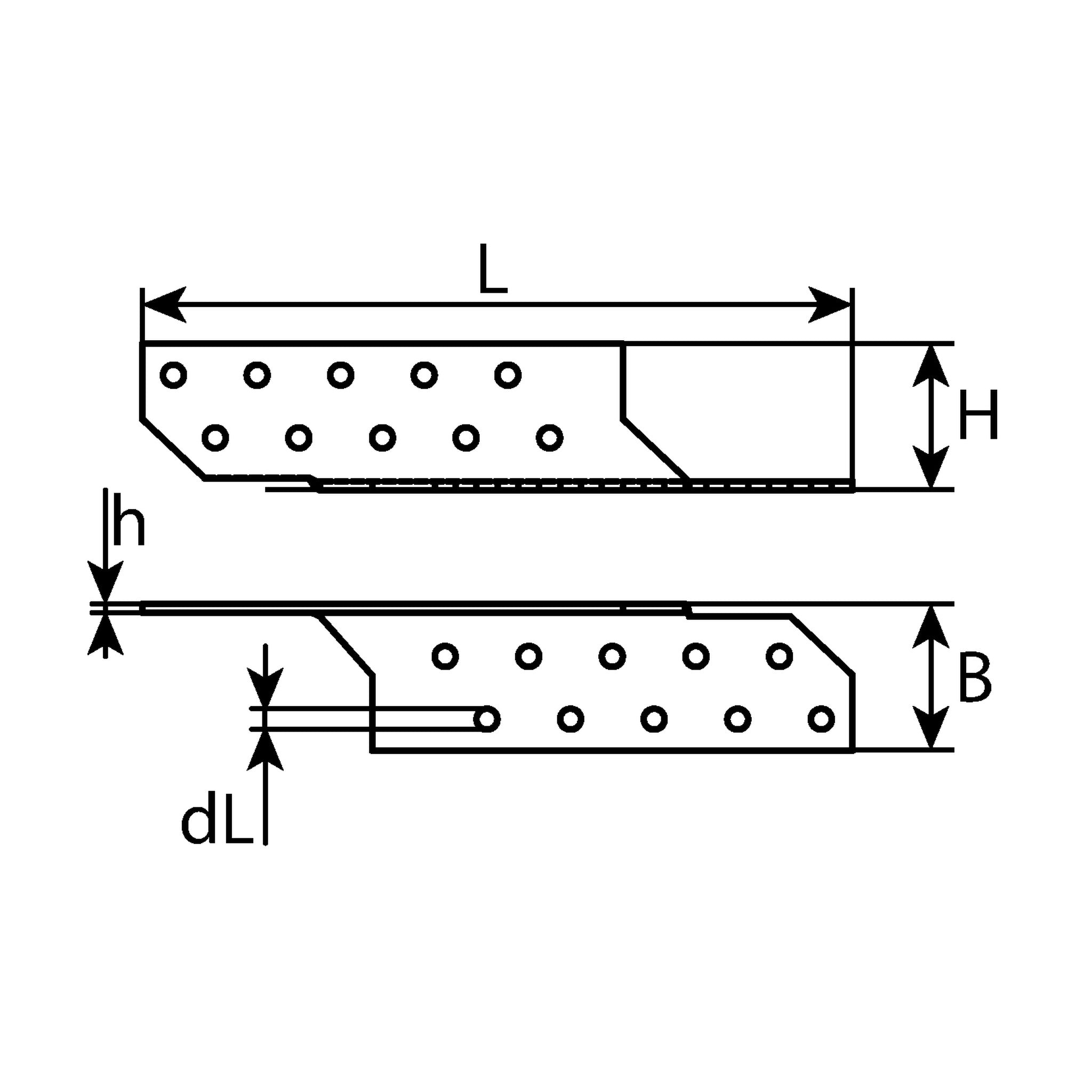

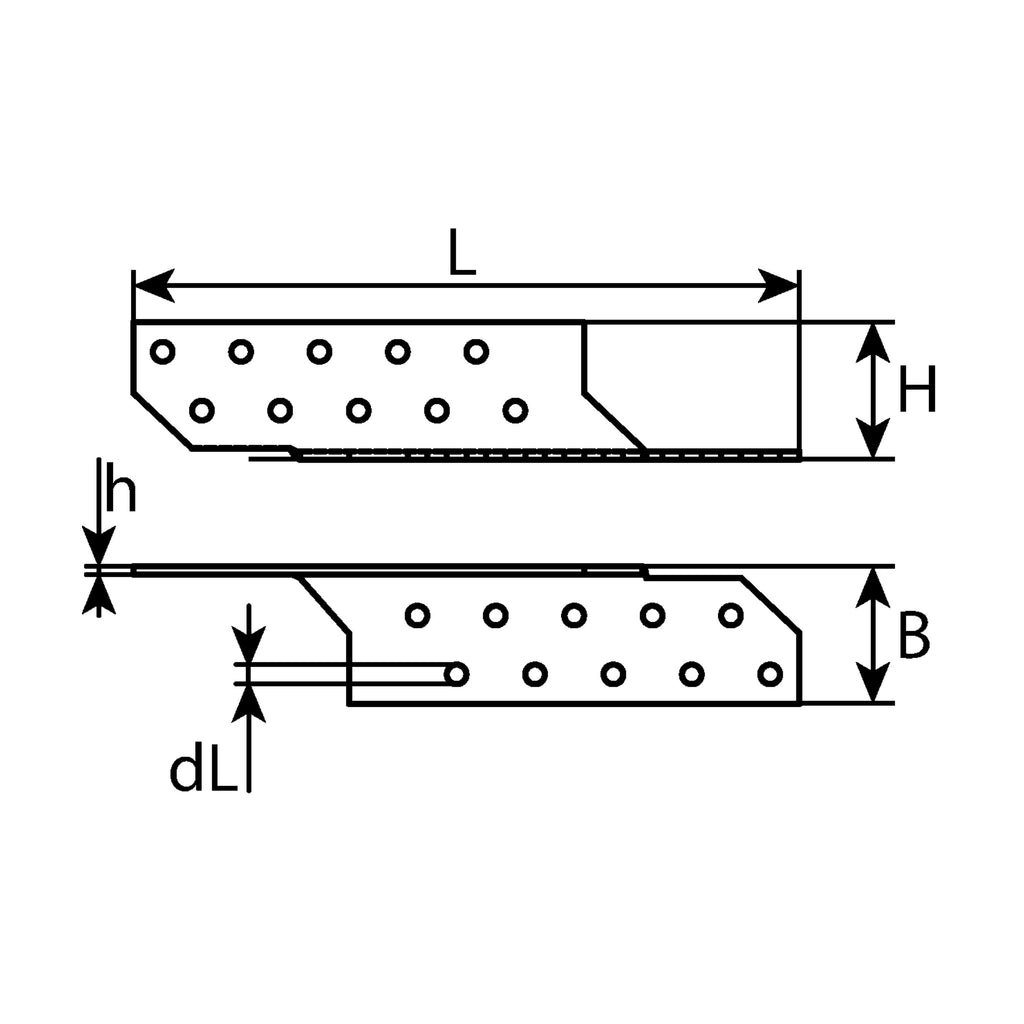

Die kürzere Ausführung misst 170 mm, die längere 210 mm. Mit den 40 mm mehr kommen acht vorgestanzte Löcher hinzu, 20 gegenüber 28. Breite, Höhe und Blechstärke bleiben in beiden Fällen dieselben. Was die längere Ausführung ändert, ist deshalb nicht der Platz, den der Anker quer zum Holz einnimmt, sondern die Strecke, über die sich Nägel verteilen lassen.

Was an der Ausführung festliegt

• Linke Ausführung: Zur rechten verhält sich das Blech spiegelbildlich. Ob der Anker links oder rechts an der Kreuzung sitzt, ist damit kein Handgriff auf der Baustelle, sondern eine Frage des bestellten Artikels.
• Nagel mit 4 mm und 40 mm nach prEN 14592: Ausgewiesen ist damit, welches Verbindungsmittel zu diesem Anker gehört. Ankernägel, Holzschrauben und Bolzen treten nicht füreinander ein.
• Sendzimirverzinkte Oberfläche: Genannt ist der Zinküberzug, den das Blech aus der Fertigung mitbringt. Wie lange er wo hält, steht damit noch nicht fest.

Häufige Fragen

Sagt die Zahl der Löcher, wie viele Nägel gesetzt werden?

Die Angaben führen zweierlei getrennt: die Zahl der vorgestanzten Löcher und die Zahl der je Anker vorgesehenen Nägel. Die zweite liegt unter der ersten, das Blech ist also nicht auf jedes Loch hin angelegt. Welche Löcher am Ende genagelt werden und wie viele Nägel dafür nötig sind, ergibt sich aus dem bautechnischen Nachweis des Anschlusses und den Montageunterlagen dieses Artikels, nicht aus dem sichtbaren Lochbild.

Was besagen die Unterlagen zu diesem Anker?

Geführt sind eine Leistungserklärung und eine Europäische Technische Bewertung. Die Erklärung nennt die Leistungen, die für das Erzeugnis ermittelt oder bewertet wurden; die Bewertung beurteilt das Erzeugnis und kein Bauwerk. Ob ein Anschluss so ausgeführt werden darf, entscheidet sich erst, wenn diese Leistungen mit den Anforderungen des Bauwerks und dem bautechnischen Nachweis zusammengeführt sind.
