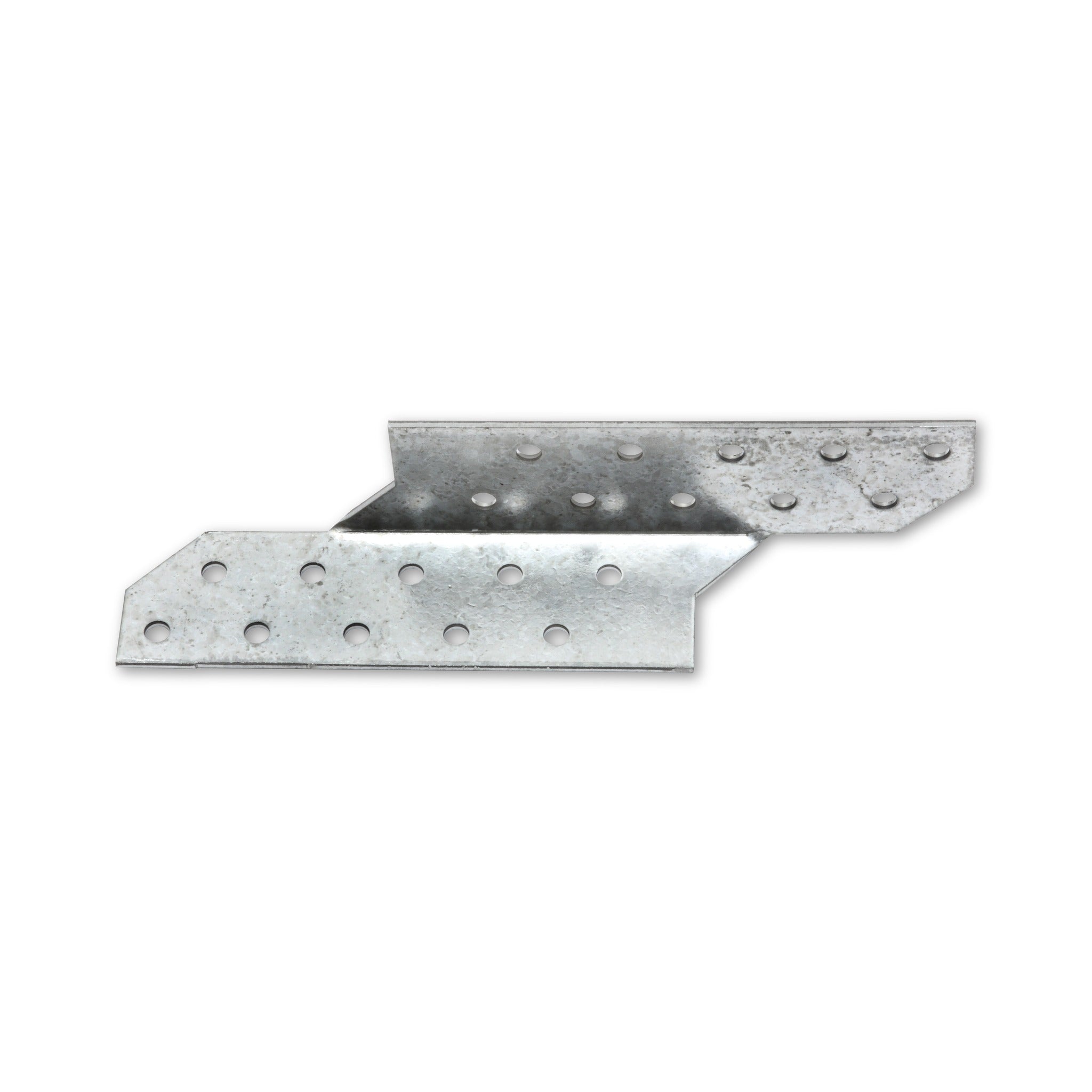

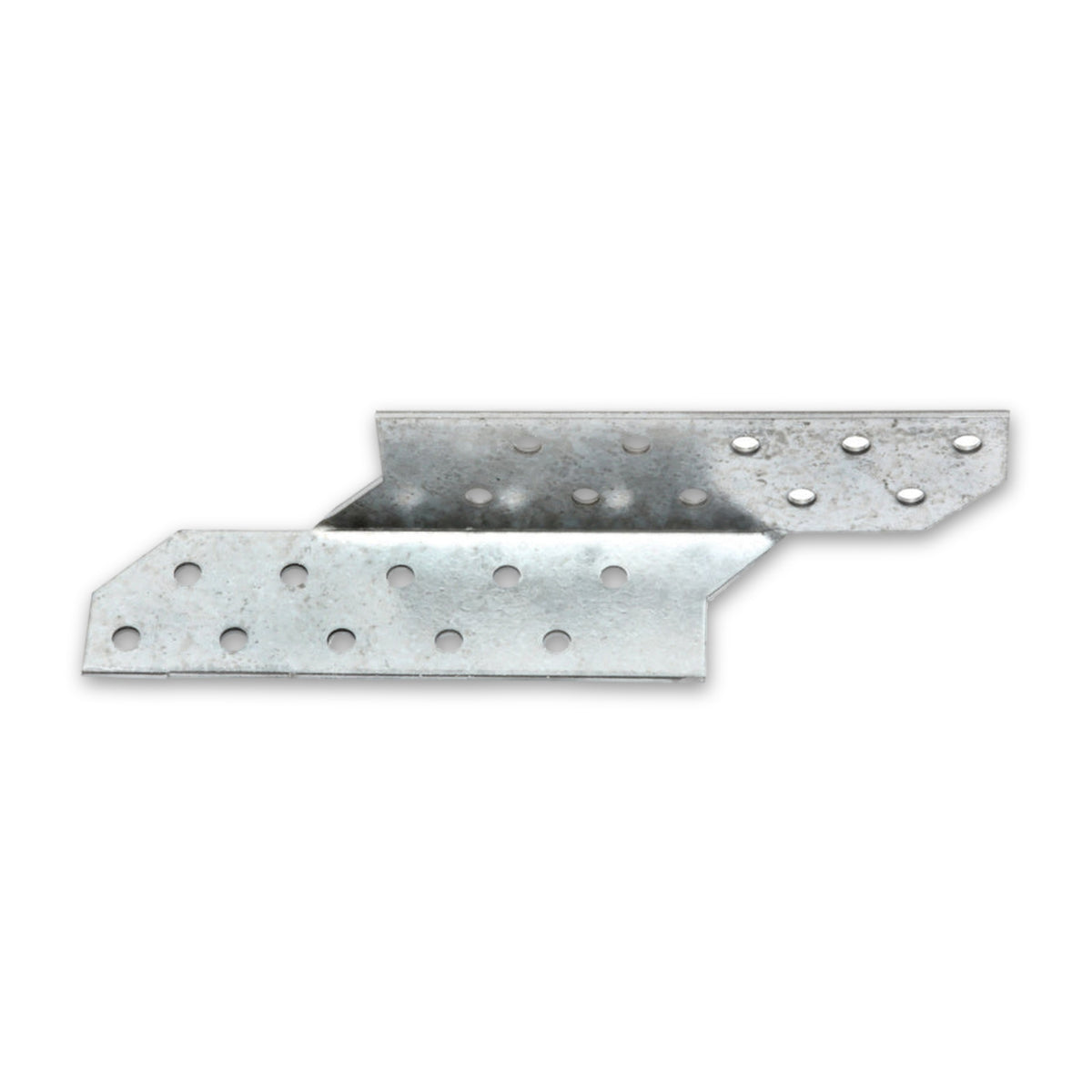

Sparrenpfettenanker rechts, Stahl sendzimirverzinkt

Ein Blech hält Sparren und Pfette in Lage

Wo ein Sparren quer über eine Pfette läuft, liegen beide Hölzer zunächst nur lose aufeinander. Der Sparrenpfettenanker greift über diese Kreuzung und wird an beiden Bauteilen vernagelt, sodass Sparren und Pfette ihre Lage zueinander behalten. Vorgesehen sind außerdem die Aufnahme von Windsog am Sparren, die Vermeidung von Verdrehungen sowie die Abhängung von Zangen. Das Blech ist einteilig und sendzimirverzinkt.

Rechts ist die Bauform, keine Einbaurichtung

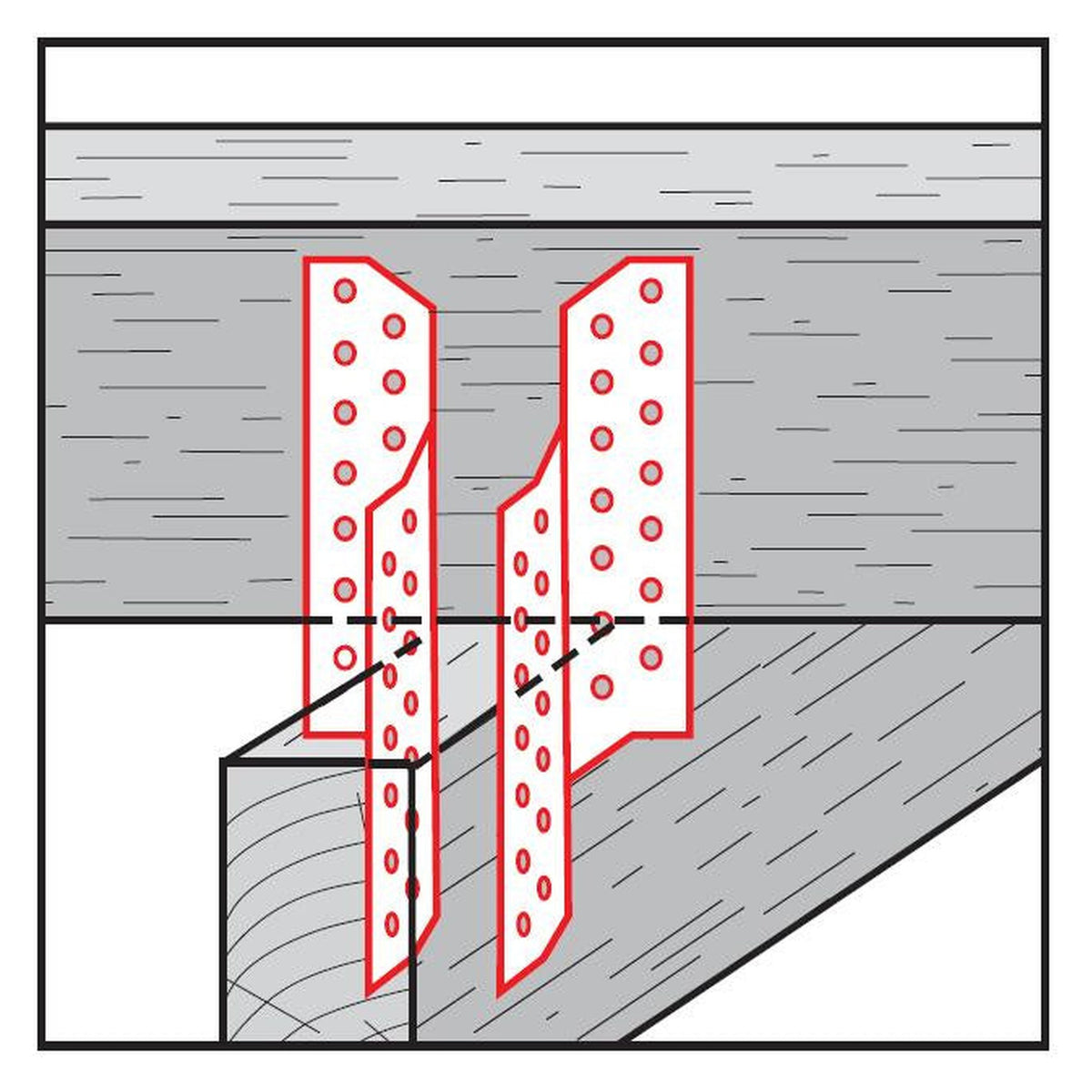

Sparrenpfettenanker gibt es als spiegelbildliche rechte und linke Ausführung. Eine rechte Ausführung lässt sich durch Drehen nicht als linke verwenden. Am Anschluss werden die Anker üblicherweise paarweise beiderseits des Sparrens gesetzt, ein rechter und ein linker.

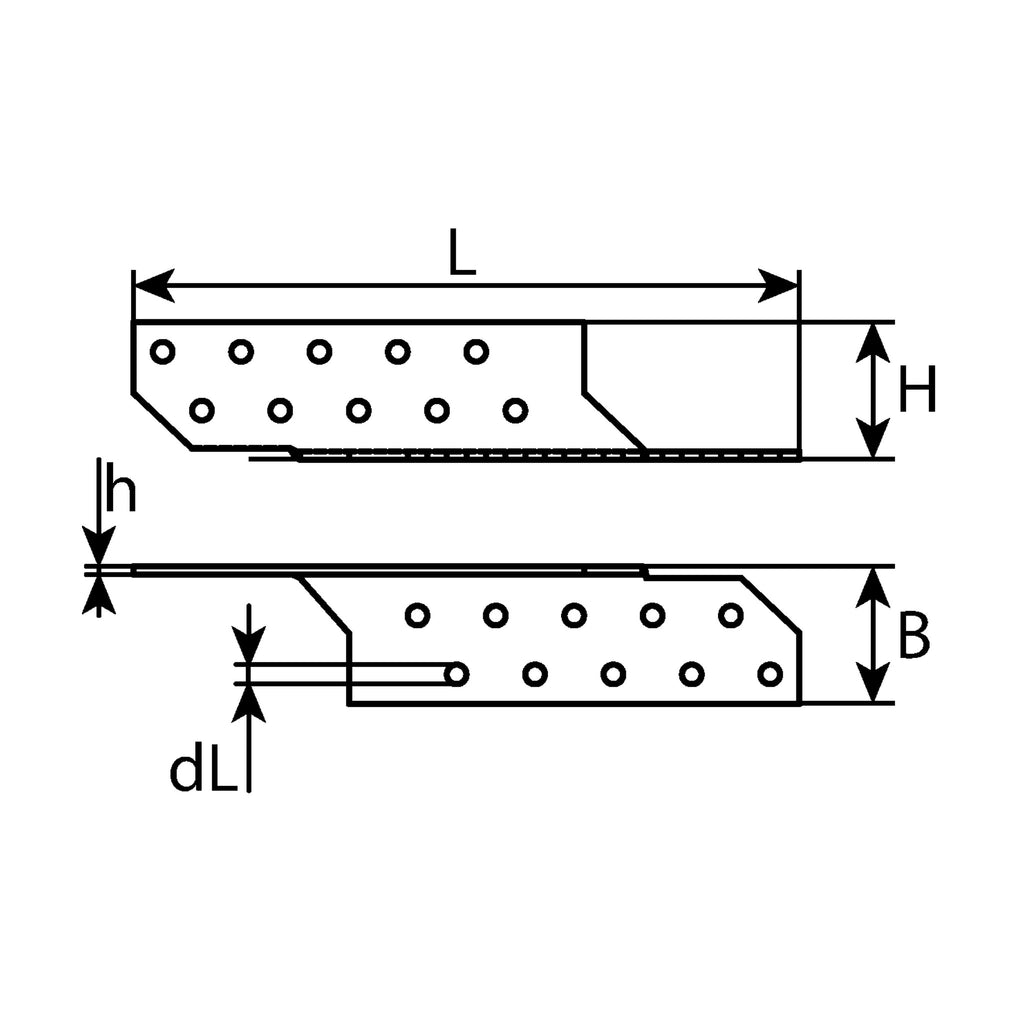

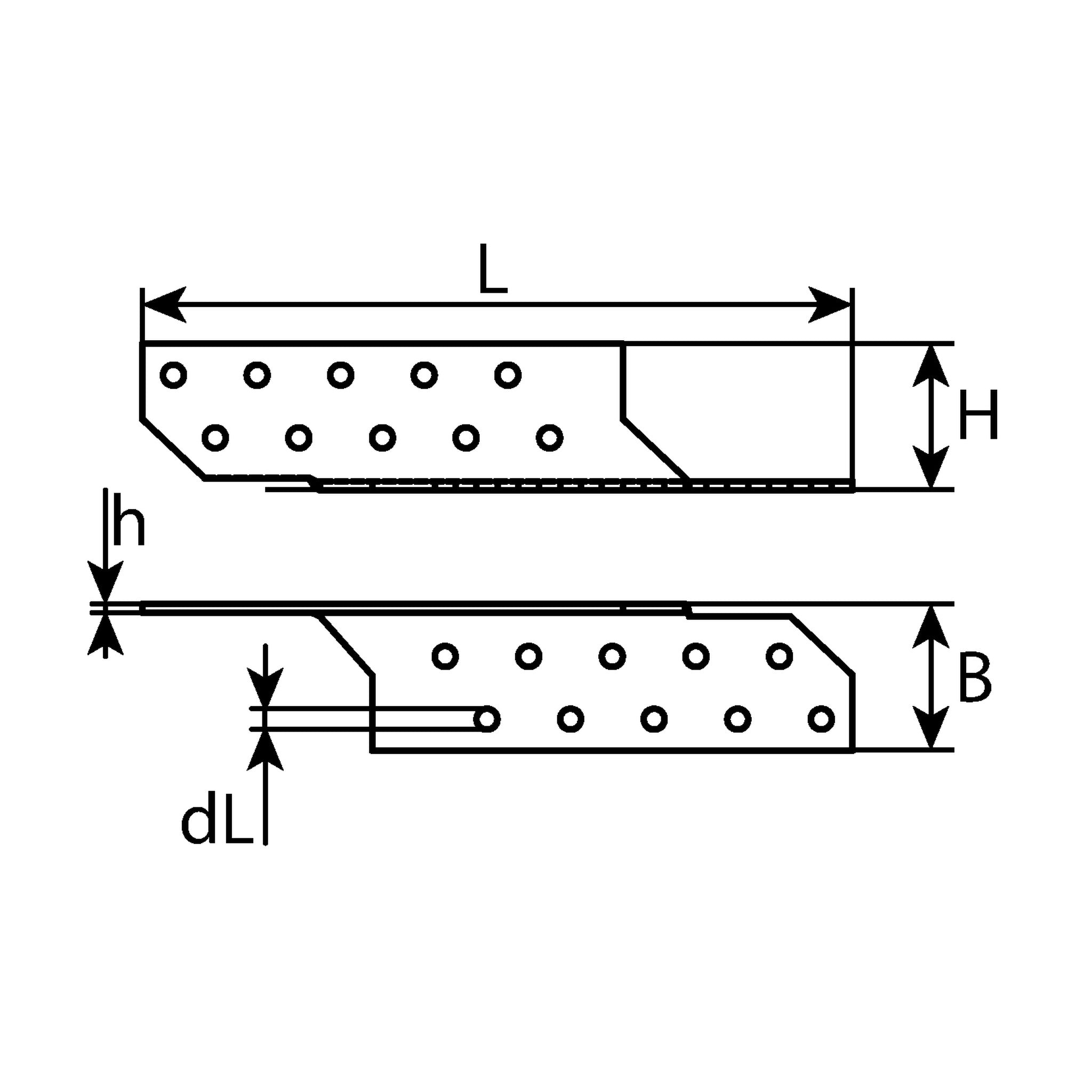

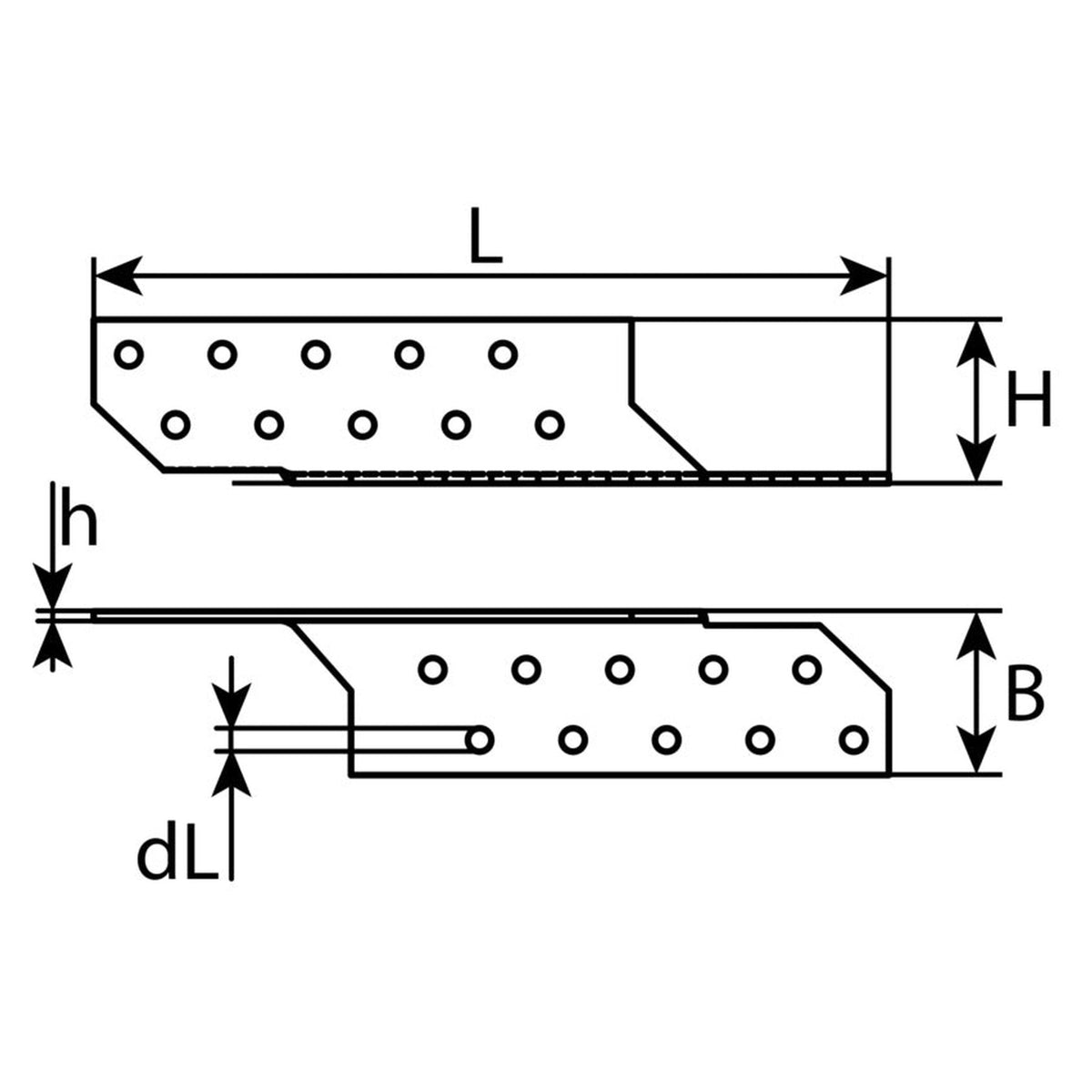

Zwei Längen für unterschiedlich große Anschlüsse

• Nennlänge 170 mm: 20 vorgestanzte Nagellöcher.
• Nennlänge 210 mm: 28 vorgestanzte Nagellöcher.
• Vorgesehenes Befestigungsmittel: Nagel mit 4 mm Durchmesser und 40 mm Länge nach prEN 14592.

Wie viele Löcher tatsächlich genagelt werden und in welcher Anordnung, legt der bautechnische Nachweis des Anschlusses fest, nicht die Zahl der vorhandenen Löcher.

Anwendung im Holzbau

Zimmerer und Dachdecker setzen Sparrenpfettenanker dort ein, wo ein Sparren auf einer Pfette liegt und gegen Verschieben, Abheben oder Verdrehen gesichert werden soll, etwa im Dachstuhl oder bei Zangen unter Pfetten.

Grenzen der Angabe

Zur sendzimirverzinkten Oberfläche wird keine Aussage zur Korrosionsbeständigkeit oder Schutzdauer im Außenbereich getroffen; für Feuchträume und Außeneinsatz eignen sich nichtrostende oder feuerverzinkte Ausführungen besser. Zu Tragfähigkeit, Belastung, Auszugs-, Scher-, Zug- oder Momentenwerten macht diese Beschreibung keine Angabe.

Häufige Fragen

Ist rechts eine Einbaurichtung oder eine feste Bauform?

Rechts ist eine feste, spiegelbildliche Bauform und keine Einbaurichtung. Durch Drehen wird aus dem rechten kein linker Anker. Für die Gegenseite des Sparrens gibt es die linke Ausführung als Gegenstück.

Welches Verbindungsmittel gehört zu diesem Anker?

Vorgesehen ist ein Nagel mit 4 mm Durchmesser und 40 mm Länge nach prEN 14592. Holzschrauben, Ankerschrauben oder Bolzen treten nur an dessen Stelle, wenn Nachweis und Montageunterlagen des Ankers das vorsehen.

Worin unterscheiden sich die Längen 170 mm und 210 mm?

Der längere Anker mit 210 mm trägt 28 statt 20 vorgestanzte Nagellöcher und deckt damit eine größere Anschlussfläche ab. Welche Länge passt, ergibt sich aus den Holzquerschnitten und dem bautechnischen Nachweis vor Ort.

Sind passende Nägel im Lieferumfang enthalten?

Nein, im Lieferumfang ist nur der Anker enthalten. Vorgesehen ist ein Nagel mit 4 mm Durchmesser und 40 mm Länge nach prEN 14592, den Sie zusätzlich benötigen.
