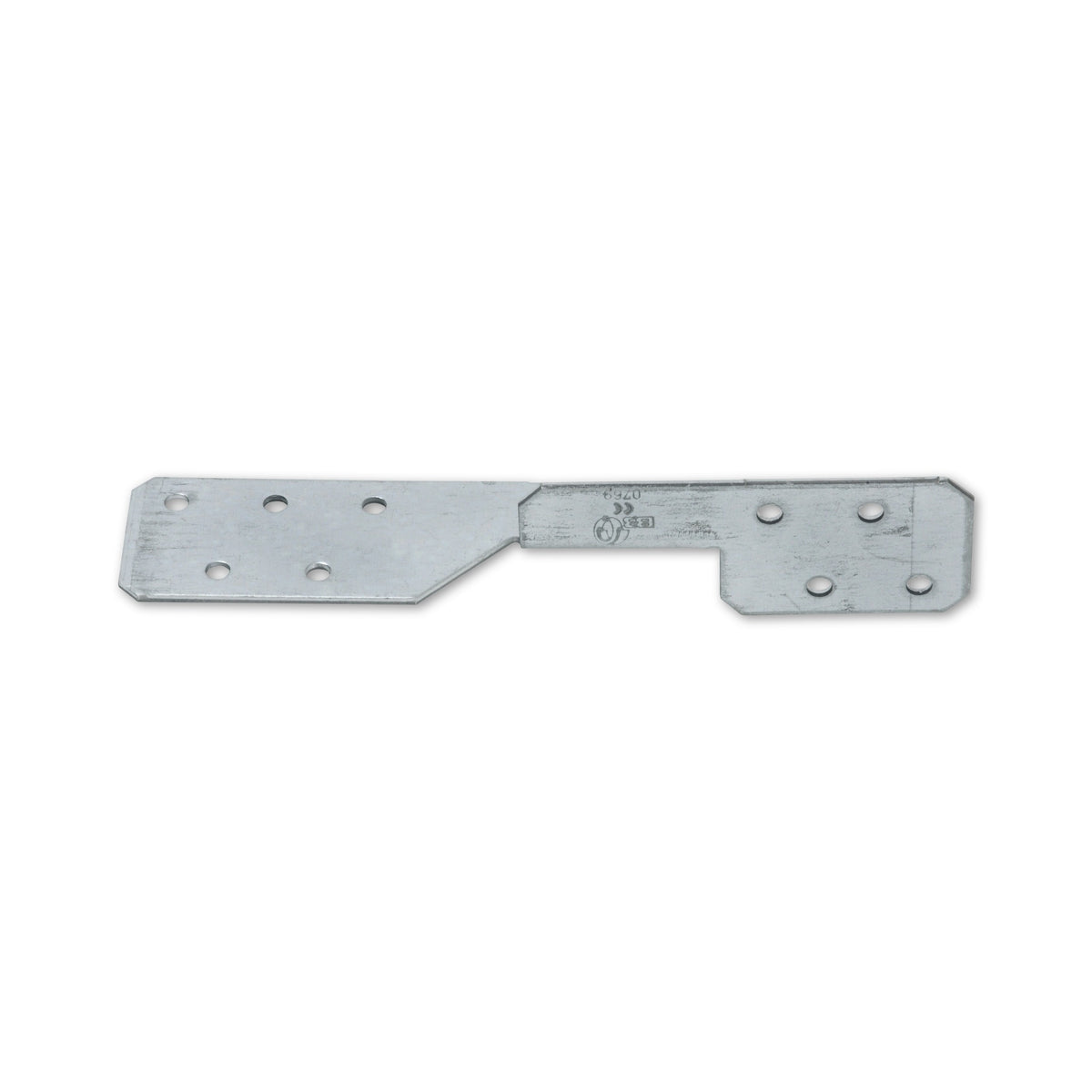

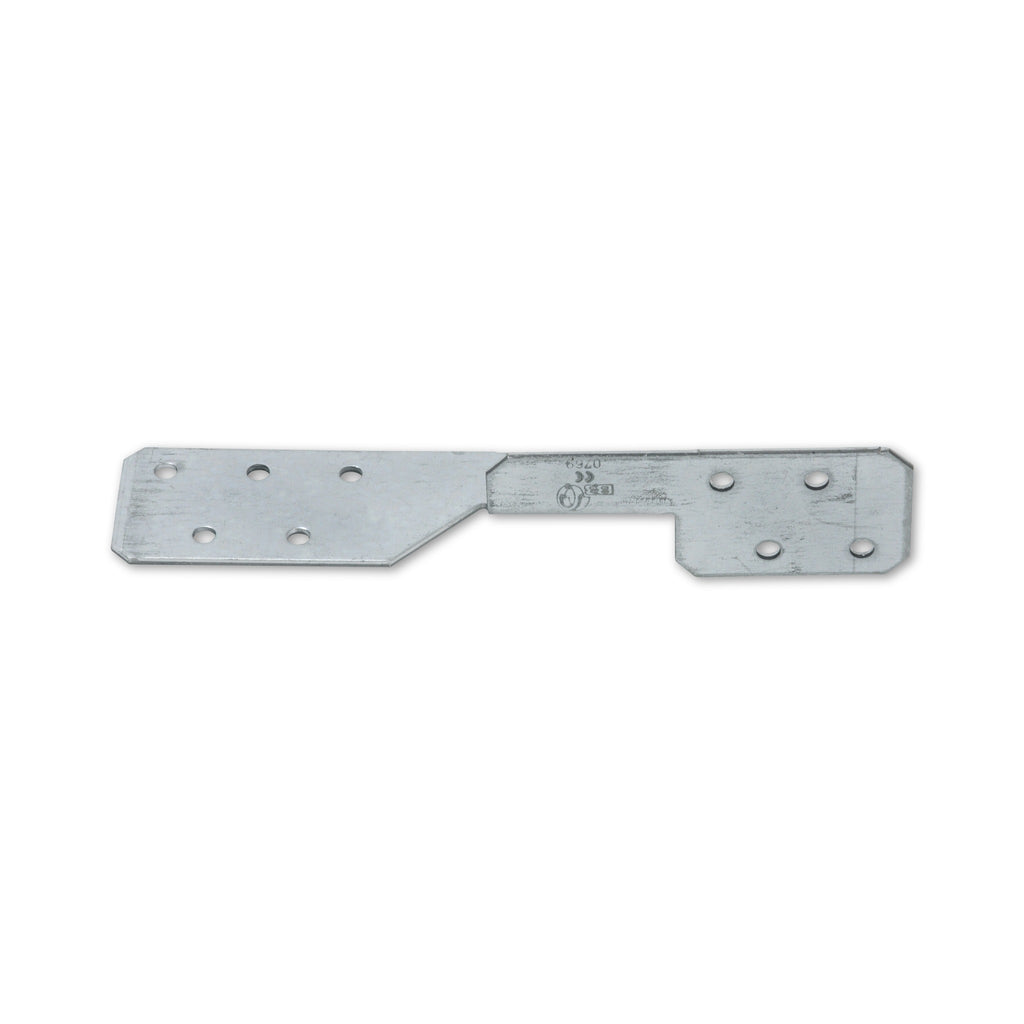

Sparrenpfettenanker universal, Stahl sendzimirverzinkt, 35 × 35 × 2 mm

Wo Sparren und Pfette sich kreuzen

An der Kreuzung zweier Hölzer liegt der Sparren nur auf der Pfette auf, und Wind kann ihn anheben oder verdrehen. Der Sparrenpfettenanker legt sich über diese Stelle, greift auf beide Hölzer und nimmt dort Nägel auf. Genannt sind für ihn die Lagesicherung von Balken auf Pfetten und Wänden, die Aufnahme von Windsog an Sparren und Abhängungen von Zangen unter Pfetten oder Kehlbalken.

Ein Anker für die linke wie für die rechte Seite

Als Ausführung ist beidseitig angegeben. Derselbe Anker deckt damit beide Anschlussseiten ab, statt dass ein linkes und ein rechtes Teil nebeneinander vorgehalten werden. Gefertigt ist er aus einem Stück und ohne Schweißnaht, die Nagellöcher sind bereits gestanzt.

Länge, Loch und Nagel

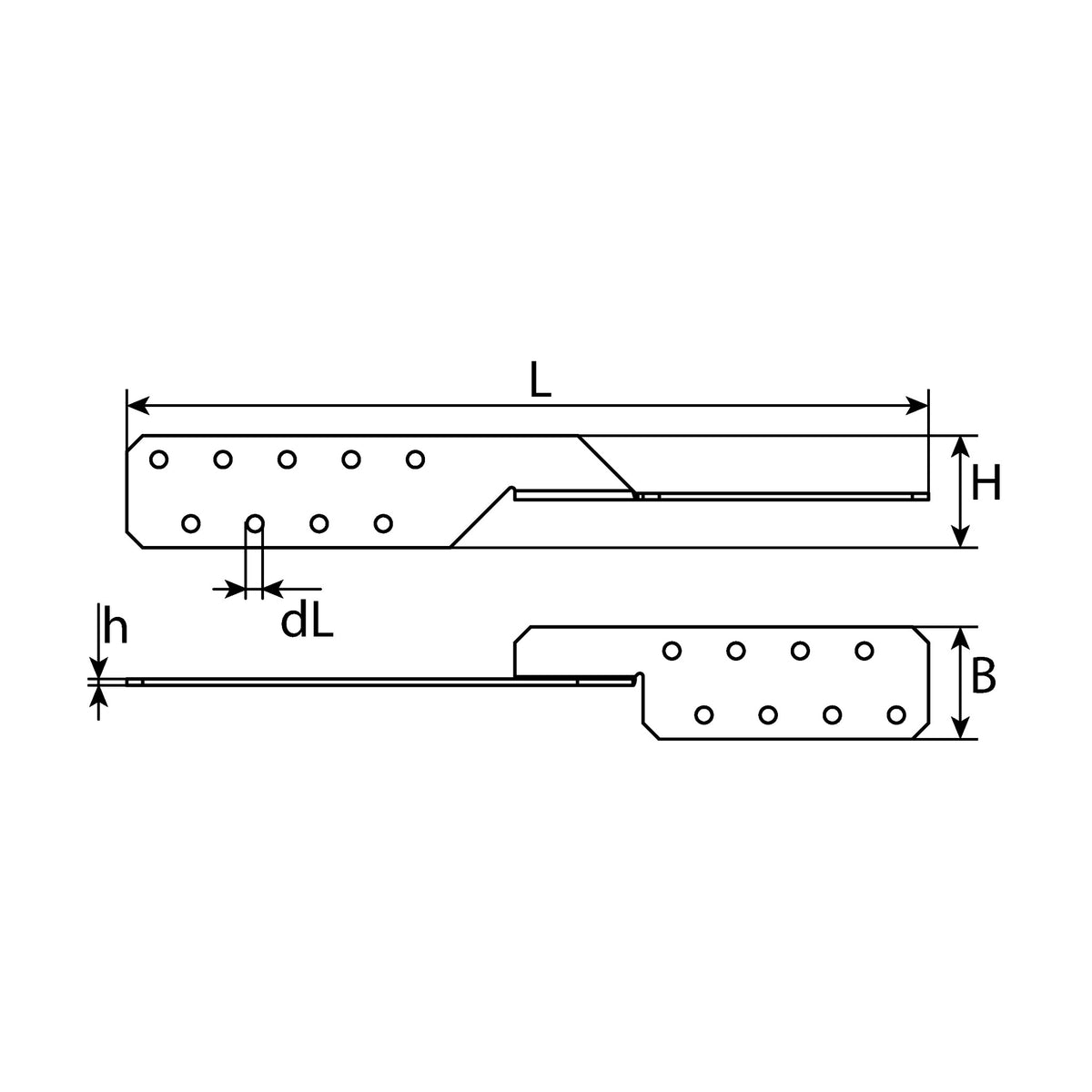

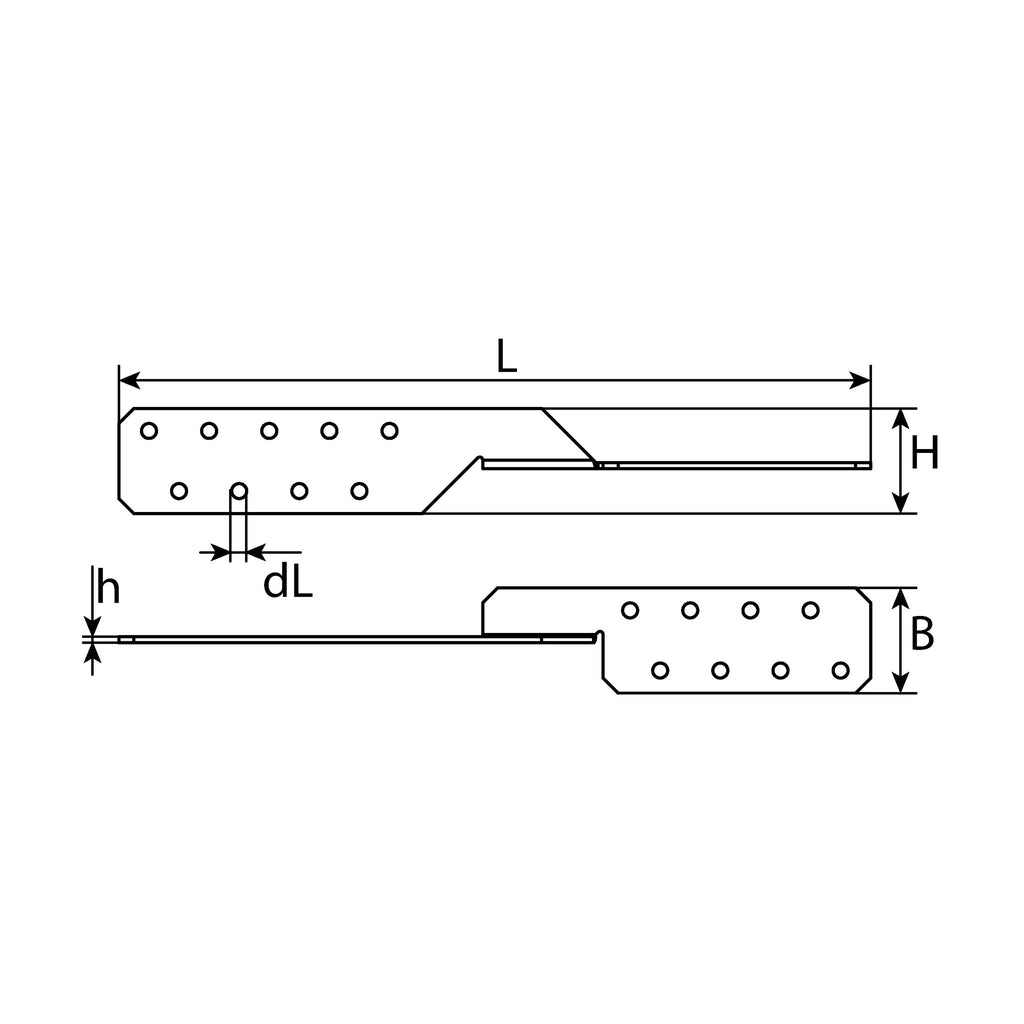

• Nennlänge 170 mm oder 210 mm: Die längere Ausführung greift weiter auf die Hölzer aus und trägt dreizehn statt neun Nagellöcher.
• Nagelloch mit 5 mm: Gemeint ist die Weite der gestanzten Öffnung, nicht die Stärke des Nagels, der hineingehört.
• Nagel mit 4 mm und 40 mm: So ist das Verbindungsmittel dieses Ankers bemaßt. Holzschrauben, Ankerschrauben und Bolzen treten nicht ohne Weiteres an seine Stelle.
• Zink auf Anker und Nagel: Für beide ist ein Überzug angegeben. Wie lange er an einem bestimmten Einbauort trägt, ist damit nicht gesagt.

Häufige Fragen

Was gehört vor dem Einbau geklärt?

Der Anker allein bildet die Verbindung nicht. Erst mit den Nägeln, dem Holzquerschnitt und den Abständen zum Rand entsteht der Anschluss. Wie viele der gestanzten Löcher genutzt werden, in welcher Anordnung und mit welchem Mittel, gehört zum bautechnischen Nachweis und zu den Montageunterlagen des Artikels; aus dem sichtbaren Lochbild folgt dazu nichts.

Wofür steht die Europäische Technische Bewertung?

Bewertet wird darin die Leistung des Bauprodukts. Ob ein Anschluss im geplanten Bauwerk damit ausgeführt werden darf, entscheidet sich erst im bautechnischen Nachweis und nach dem Baurecht des Landes. Die Bewertung nimmt keine dieser beiden Prüfungen vorweg.
