Splint, Stahl verzinkt, DIN 94

Der Splint aus verzinktem Stahl sichert Splintbolzen und Kronenmuttern an Gewindezapfen mit Splintloch. Für die Auswahl zählt der Durchmesser des Splintlochs, dazu die Länge im Verhältnis zur Bohrung. Als Norm ist DIN 94 angegeben.

Erst durchstecken, dann aufbiegen: So bleibt die Kronenmutter stehen

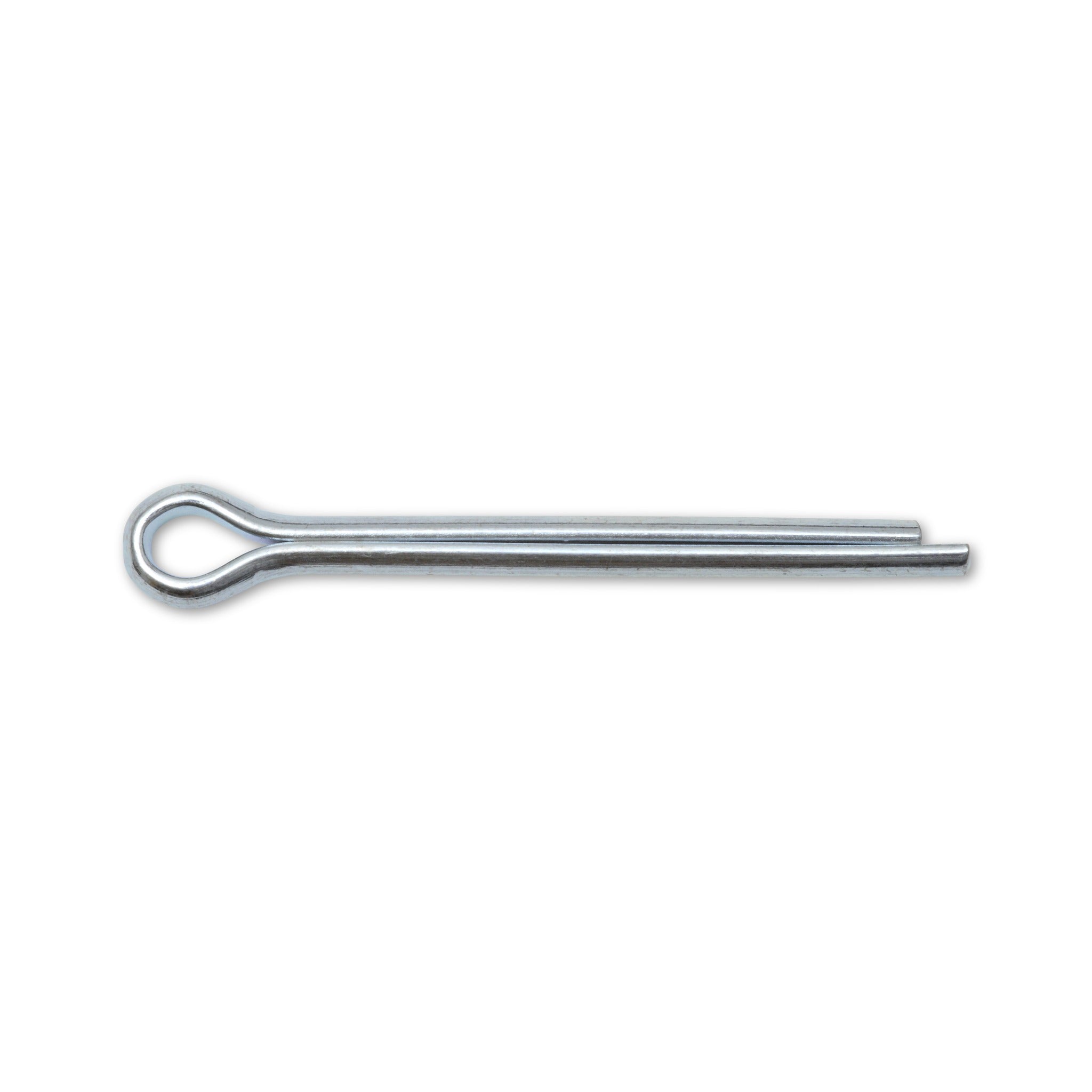

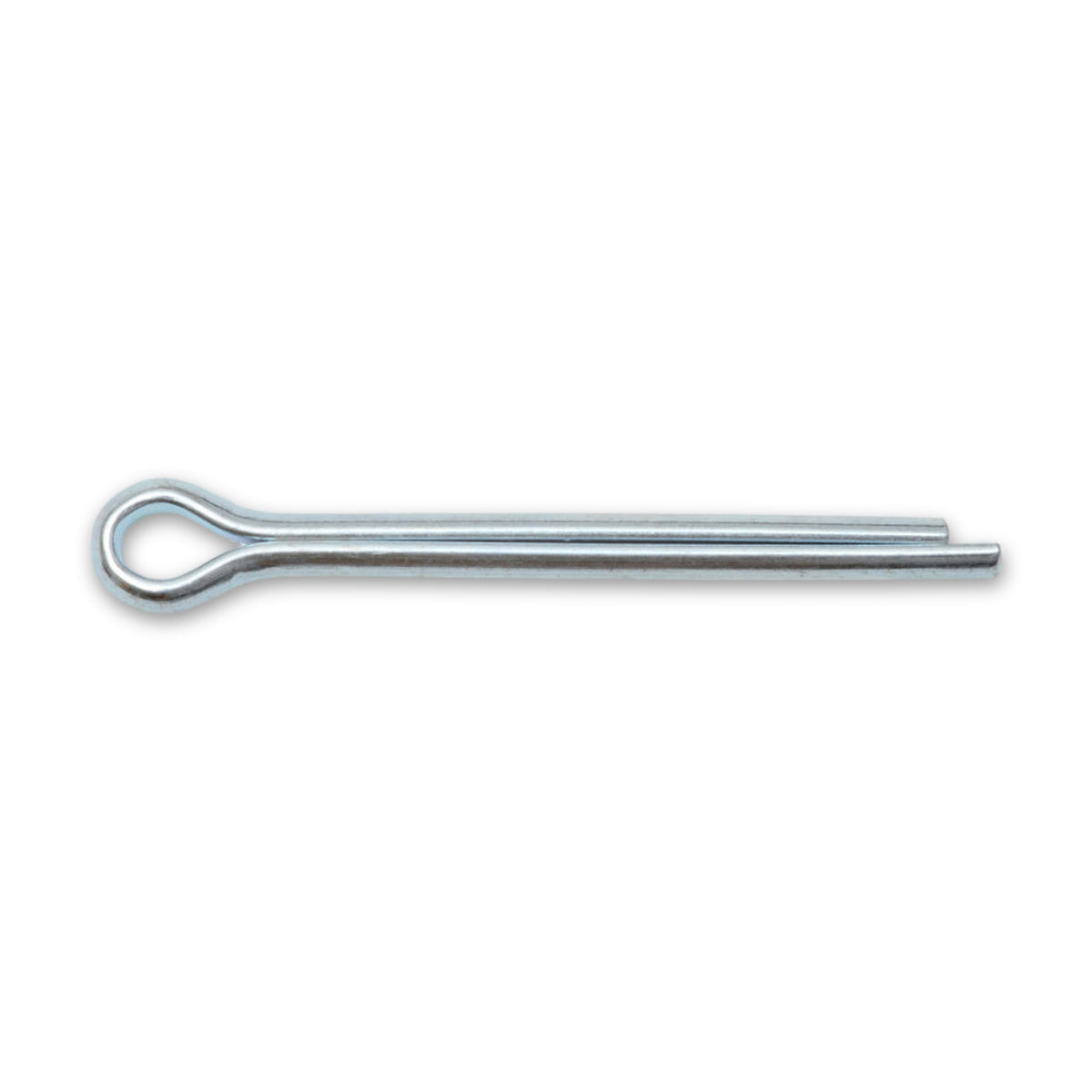

Ein Splint ist ein einteiliges Biegeteil: ein Auge, daran zwei gerade Schenkel, von denen einer übersteht. Er wird durch die Bohrung gesteckt, danach werden die Schenkelenden umgebogen. Erst dieses Umbiegen sichert; solange die Schenkel gerade bleiben, kann der Splint wieder herausrutschen.

Kronenmuttern an Lenk- und Spurgestängen gegen Lösen sichern

Als Beispiel für die Anwendung sind Lenk- und Spurgestänge im Kfz-Bereich genannt, daneben Schrauben mit Splintloch. Eine Kronenmutter ist eine Mutter mit Schlitzen, durch die der Splint läuft. Üblich ist diese Art der Sicherung in Kfz-Werkstätten, im Maschinenbau und in der Instandhaltung.

Die Größe richtet sich nach der Bohrung, nicht nach dem Splint

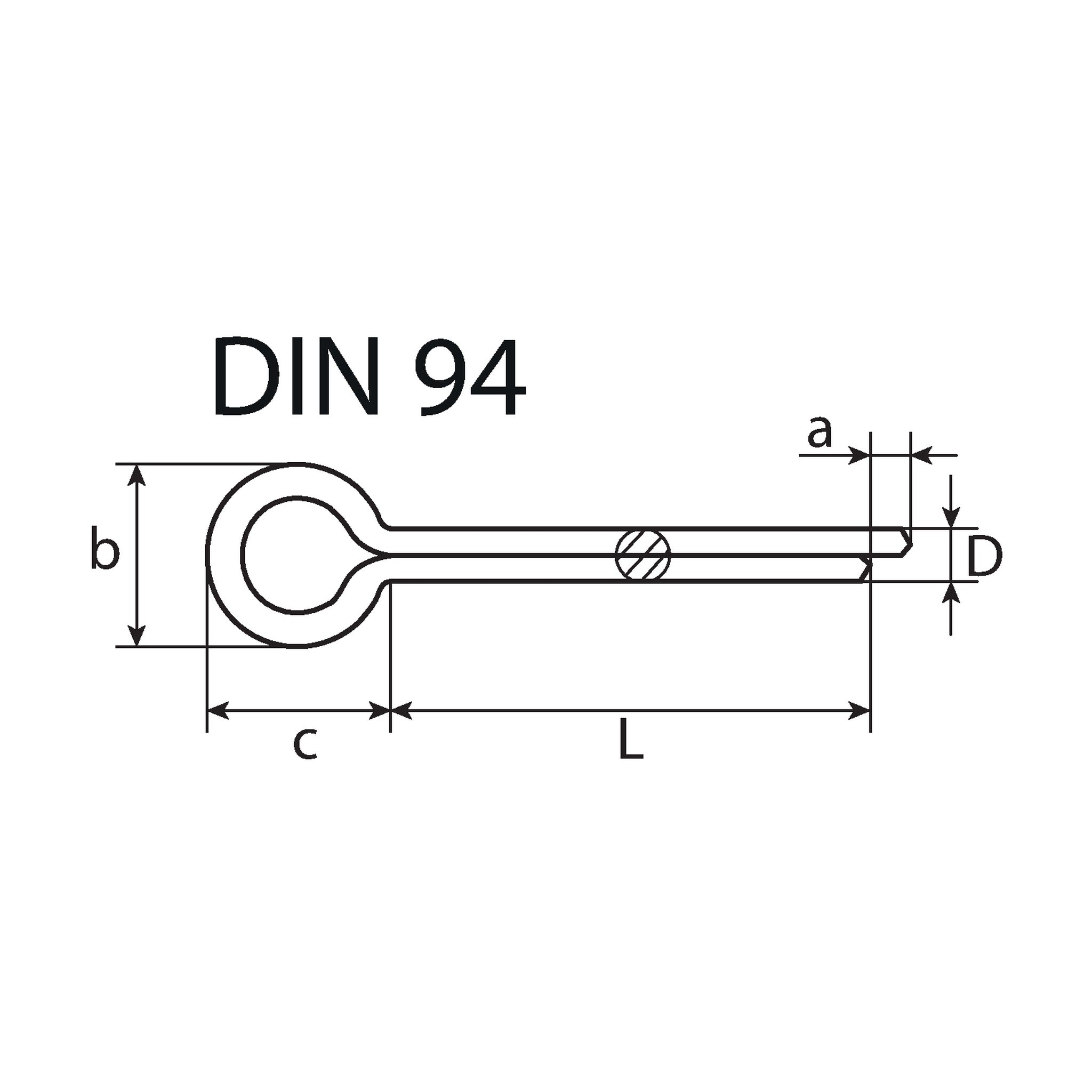

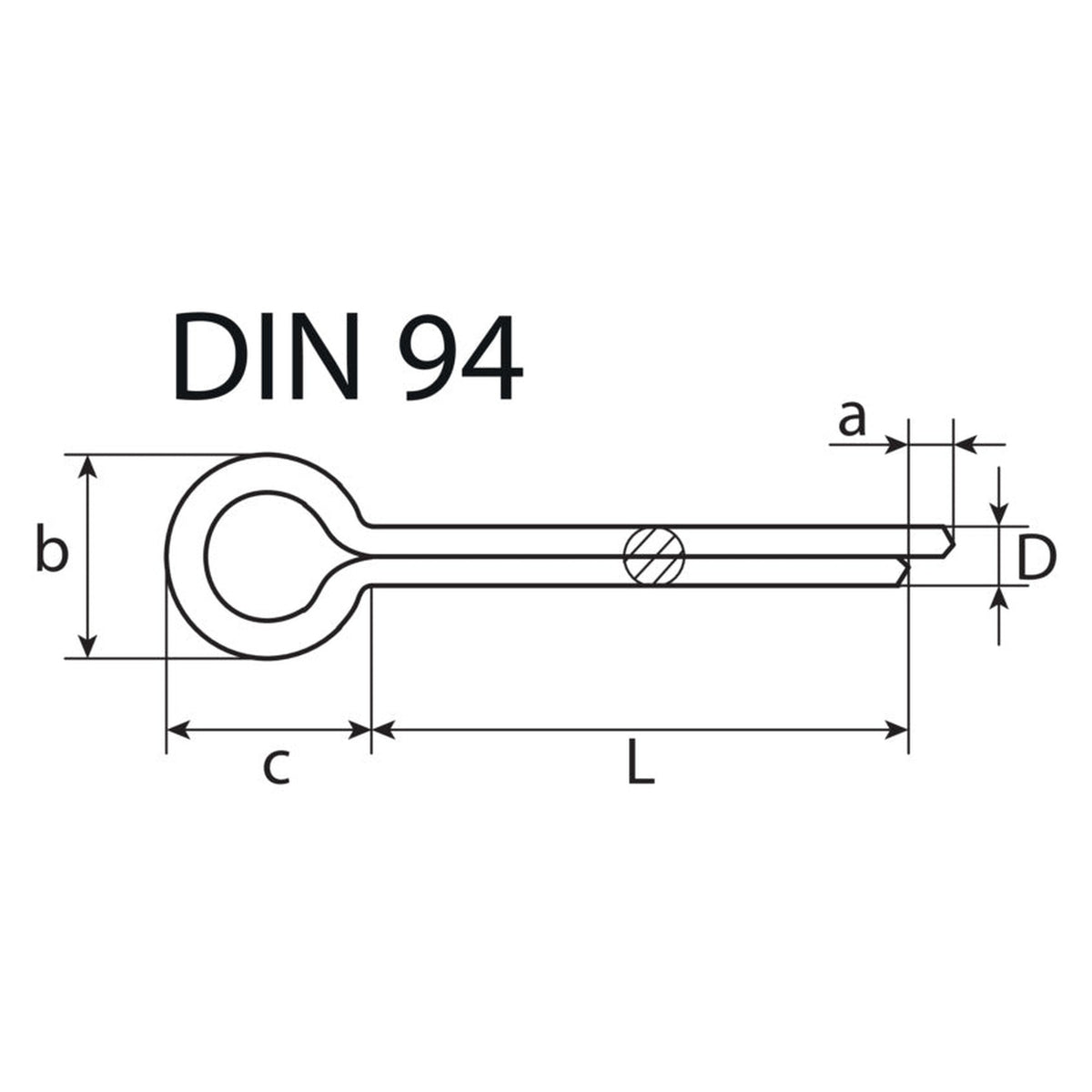

• Durchmesser: Die Nenngröße ist der Durchmesser des Splintlochs, nicht die Dicke des Splints. Die Schenkel sind etwas dünner, damit sich das Teil einschieben lässt. Maßgeblich ist also das gemessene Loch.
• Länge: Als Richtwert gilt etwa das Doppelte der Bohrungslänge; ein Kürzen ist möglich.
• Wechselnde Querkräfte: Bei Bolzen mit solcher Belastung empfiehlt die Nachfolgenorm ISO 1234 die nächstgrößere Splintgröße samt größerem Splintloch. Das legt der Bauteilhersteller fest; für ein vorhandenes Loch bleibt die Größe maßgeblich, die zu diesem Loch gehört.
• 3,5 und 4,5 mm: Diese beiden Durchmesser stehen nicht in der Größenreihe der Norm. Die Wahl richtet sich hier allein nach dem vorhandenen Splintloch.

Häufige Fragen

Kann ich einen ausgebauten Splint wieder einsetzen?

Nein, ein ausgebauter Splint wird durch einen neuen ersetzt. Beim Sichern und Entsichern verändert sich das Gefüge des Stahls an den Biegestellen. Wer eine Verbindung öffnet, legt deshalb gleich einen neuen Splint bereit.

Woran erkenne ich, ob an meiner Stelle ein Splint vorgesehen ist?

Das steht in der Werkstatt- oder Reparaturanleitung und auf der Zeichnung des Bauteils. Zuerst zählt, ob ein Splintloch mit passendem Durchmesser vorhanden ist; dessen Durchmesser misst man am besten am Loch selbst. Bei Hebezeug und Anschlagmitteln gibt der Hersteller des Anschlagmittels den Splint vor.

Was bedeutet DIN 94, und gilt die Norm noch?

Die Norm ist zurückgezogen und durch DIN EN ISO 1234 in der Ausgabe vom Februar 1998 ersetzt; hier ist weiterhin DIN 94 angegeben. Die Angabe kennzeichnet Bauform und Maßreihe, über die Belastbarkeit einer Verbindung sagt sie nichts.
