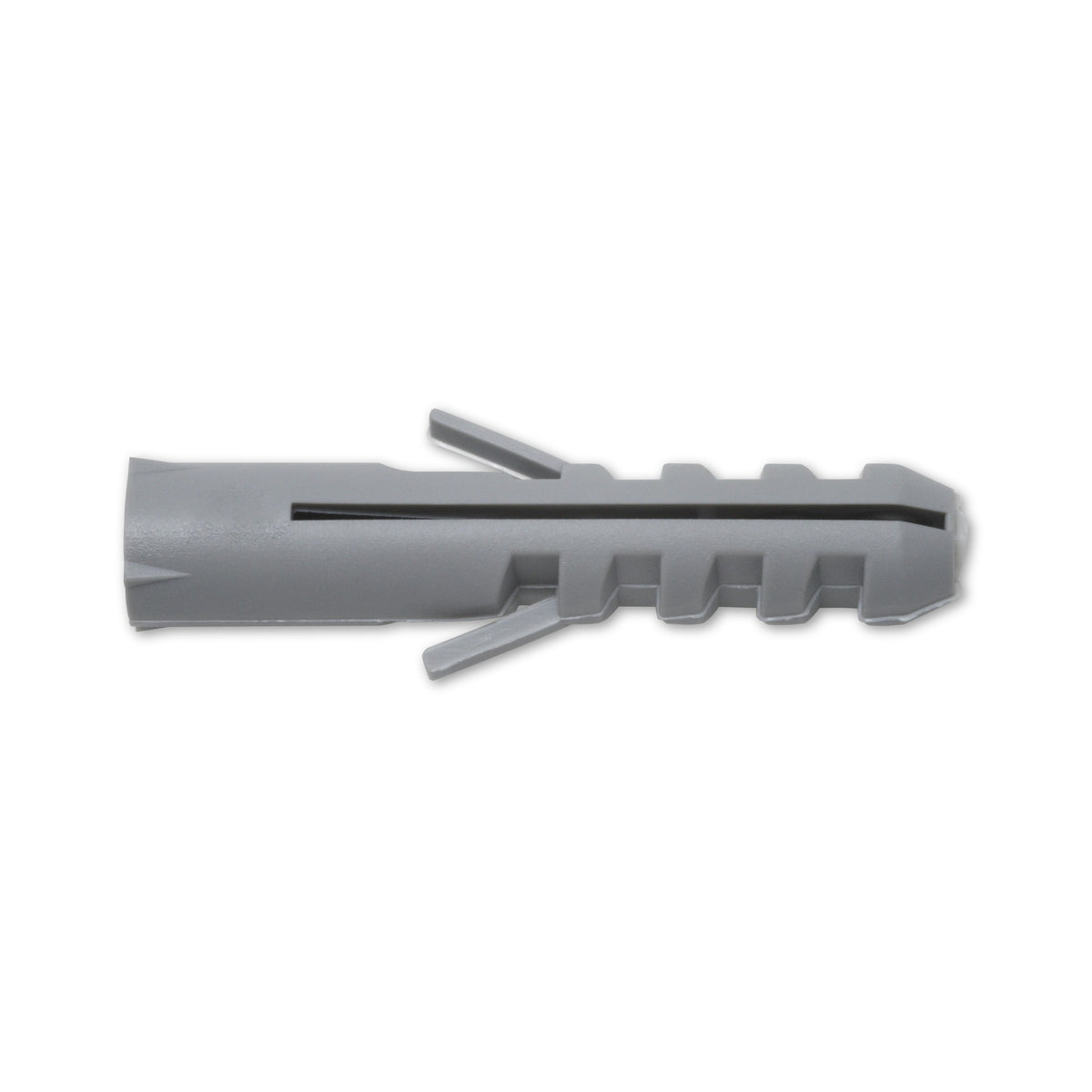

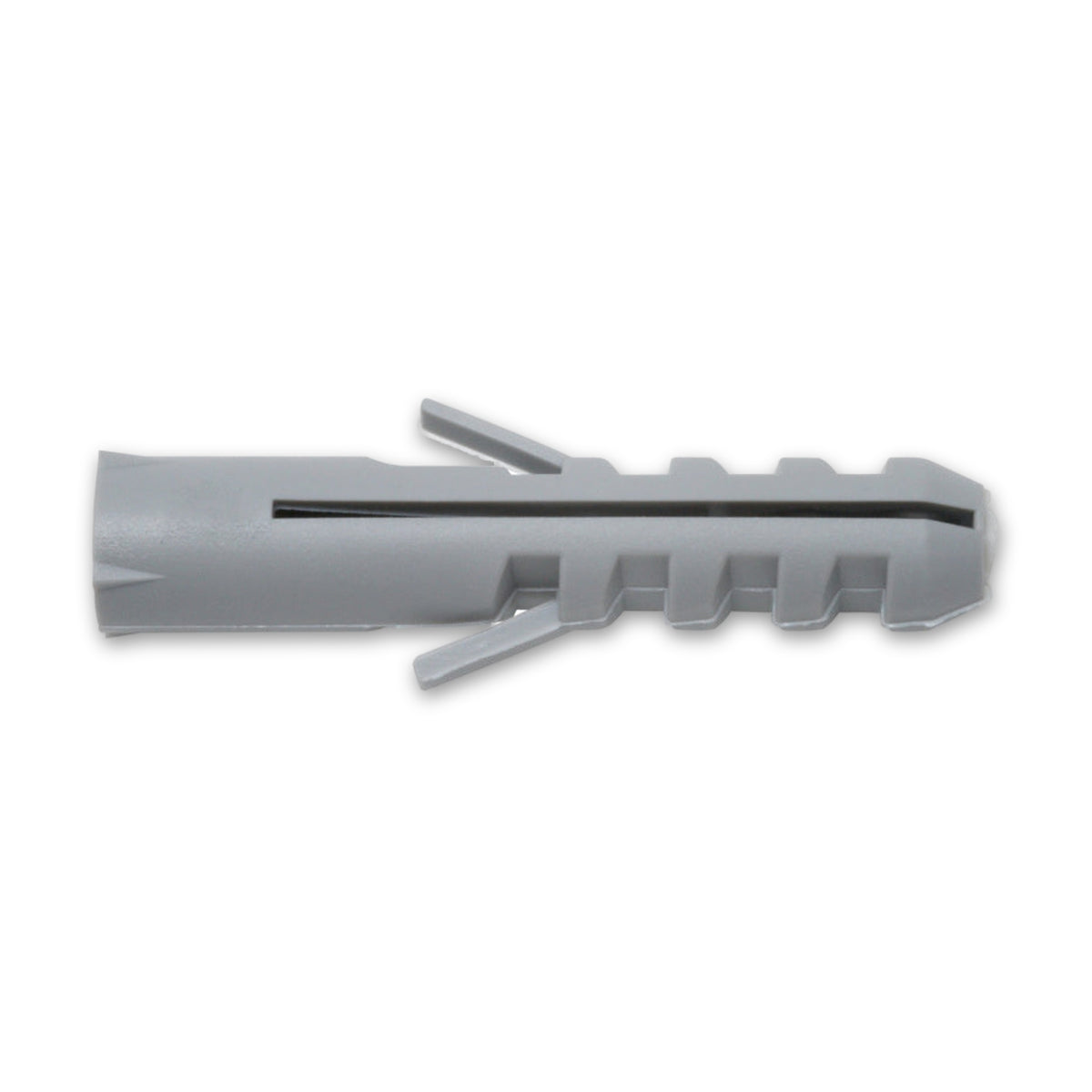

Spreizdübel, Nylon

Die Hülse weitet sich, sobald die Schraube kommt

Ein Kunststoffdübel besteht aus einer Hülse, die in ein vorgebohrtes Loch gesetzt und dort durch Spreizung verankert wird. Bei dieser Bauart übernimmt die eingedrehte Holz- oder Spanplattenschraube das Aufweiten: Erst durch sie legt sich die Hülse von innen gegen die Bohrlochwand. Angegeben ist dabei der untere Lastbereich, also untergeordnete Befestigungen, wie die Leiste, die Schelle oder der Haken im Innenausbau.

Acht Größen von 4 x 20 bis 16 x 80

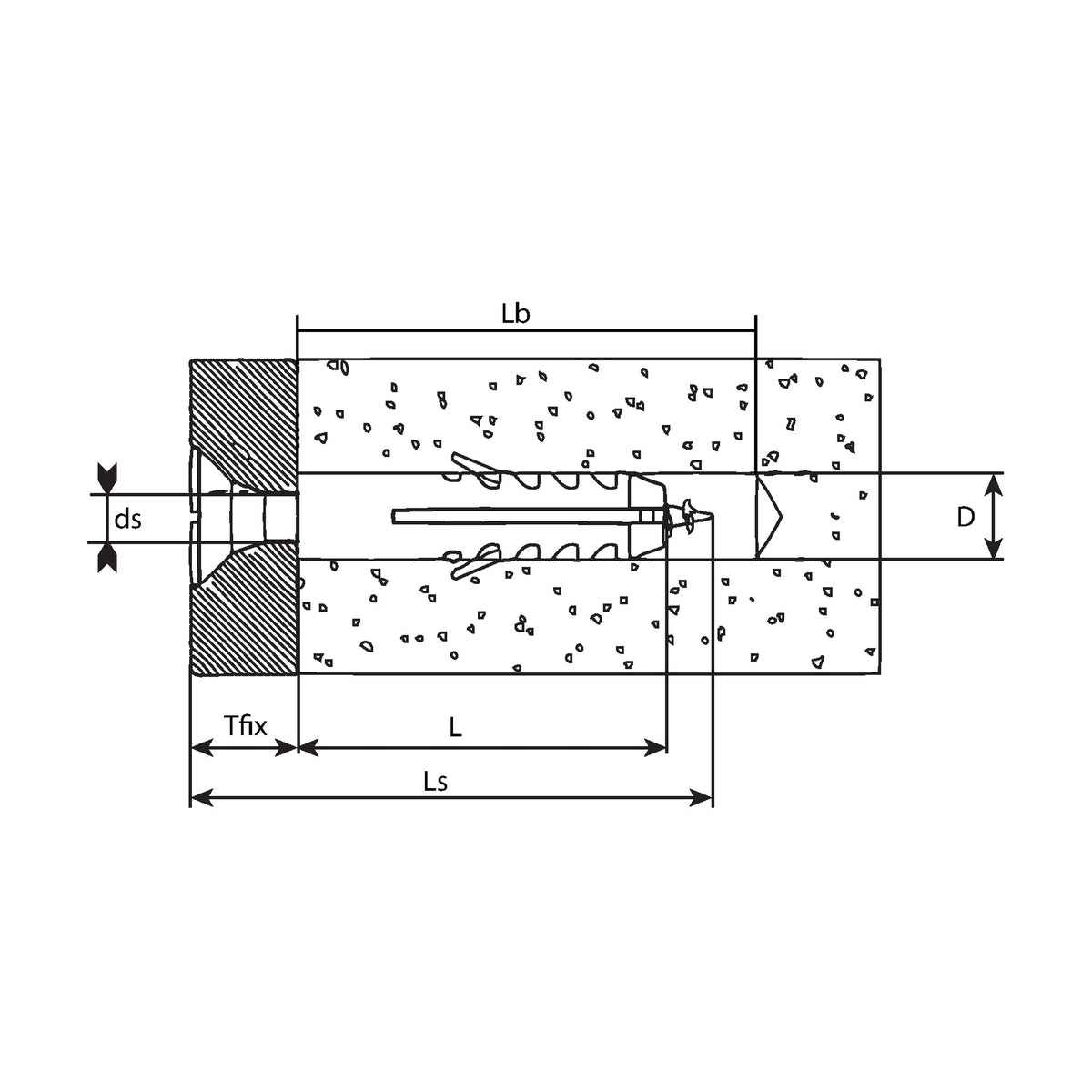

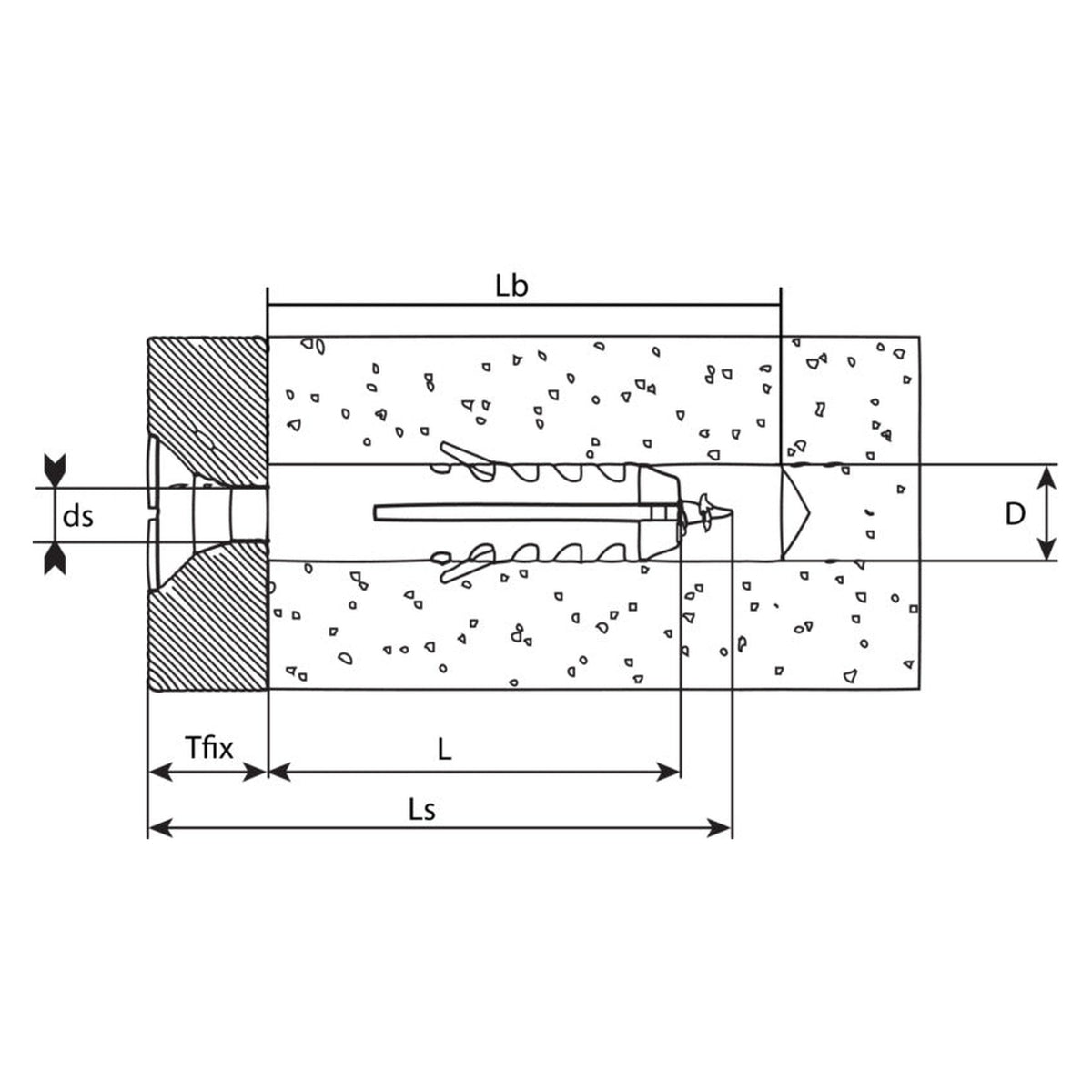

Durchmesser und Länge laufen in dieser Reihe fest gepaart: Jede Größe ist genau fünfmal so lang wie dick, vom kleinsten Dübel mit 4 mm bis zum größten mit 16 mm. Dazu gehört je Größe eine eigene Bohrlochtiefe, die von 25 mm auf 95 mm mitwächst. Für die Schraube ist ein Fenster aus einem kleinsten und einem größten Durchmesser geführt; liegt der Durchmesser darunter oder darüber, ist es nicht mehr die vorgesehene Paarung.

Was beim Setzen zählt

• Ohne Gewalt einsetzen: Ein Dübel, der mit Kraft in das Bohrloch getrieben wird, kann knicken oder reißen; auch die Verarbeitungstemperatur gehört beachtet.
• Nicht in eine Bauteilfuge: Eine Fuge ist kein Verankerungsgrund, und der Mindestabstand zum Bauteilrand bleibt einzuhalten.
• Ohne Zwischenlage befestigen: Eine nichttragende Zwischenschicht verändert das Tragverhalten; das Bauteil gehört unmittelbar auf den Verankerungsgrund.

Häufige Fragen

In welchen Baustoffen ist dieser Dübel angegeben?

Genannt sind Beton, Naturstein, Mauerziegel, Kalksandstein, Porenbeton und Lochziegel, jeweils zusammen mit einer Holz- oder Spanplattenschraube. Diese Aufzählung umreißt den vorgesehenen Einsatz und keine geprüfte Leistung im einzelnen Stein. Was eine Kunststoffbefestigung aufnimmt, entscheidet vor allem der Stein selbst; für sämtliche Mauersteine zugleich lassen sich solche Werte nicht führen.

Wo endet der Bereich, für den dieser Dübel vorgesehen ist?

Vorgesehen sind nichttragende Konstruktionen im unteren Lastbereich. Sobald eine Befestigung sicherheitsrelevant wird, sind Dübel mit Europäisch Technischer Bewertung gefordert; eine solche Bewertung ist mit dieser Ausführung nicht zugesagt. Auch Tragfähigkeit, Auszugs- und Haltekräfte bleiben ohne Zusage, und was an Verankerungstiefe, Rand- und Achsabstand einzuhalten ist, legt die Planung der Befestigung fest.
