Spreizdübel, Polypropylen

Aus dem runden Loch wird ein Halt für die Schraube

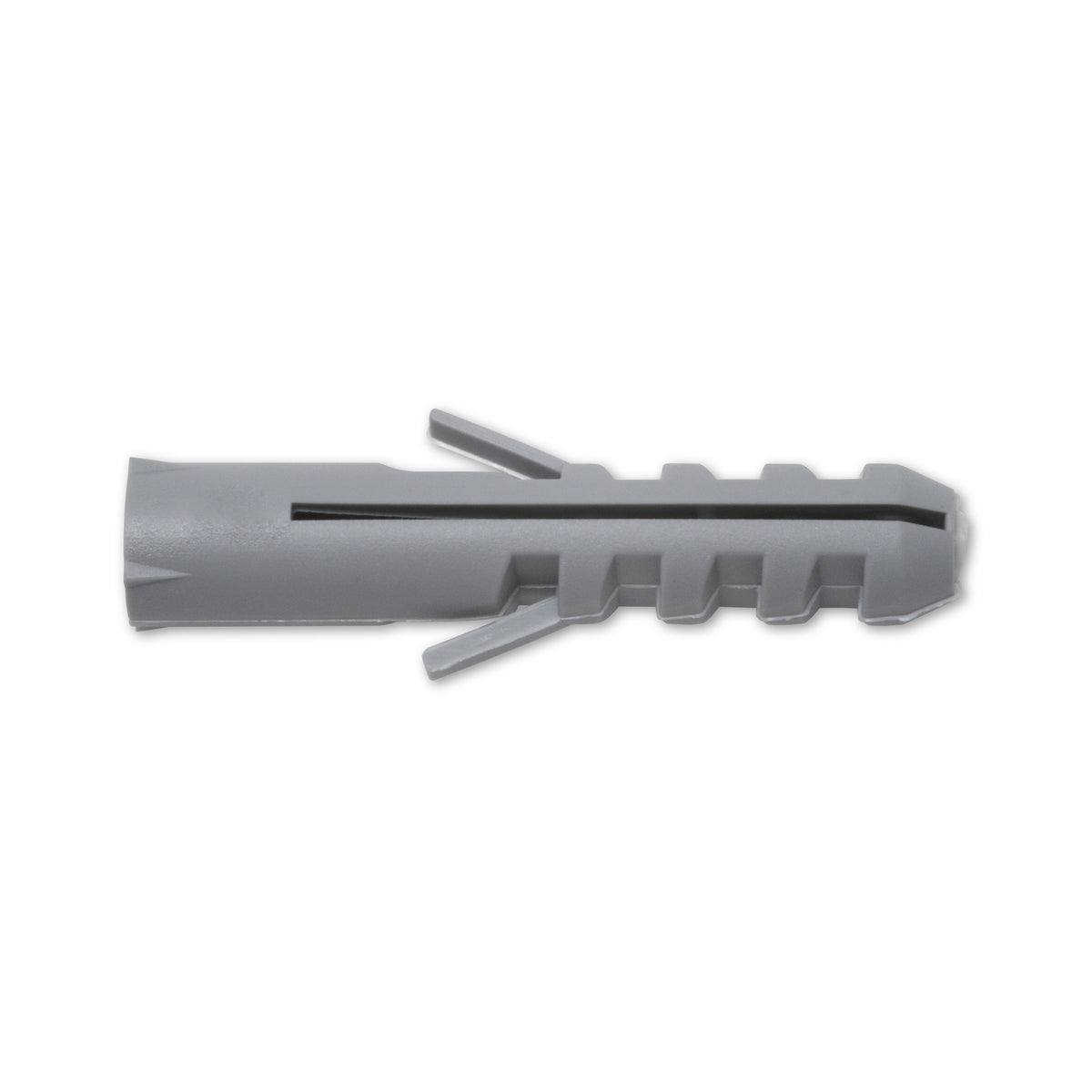

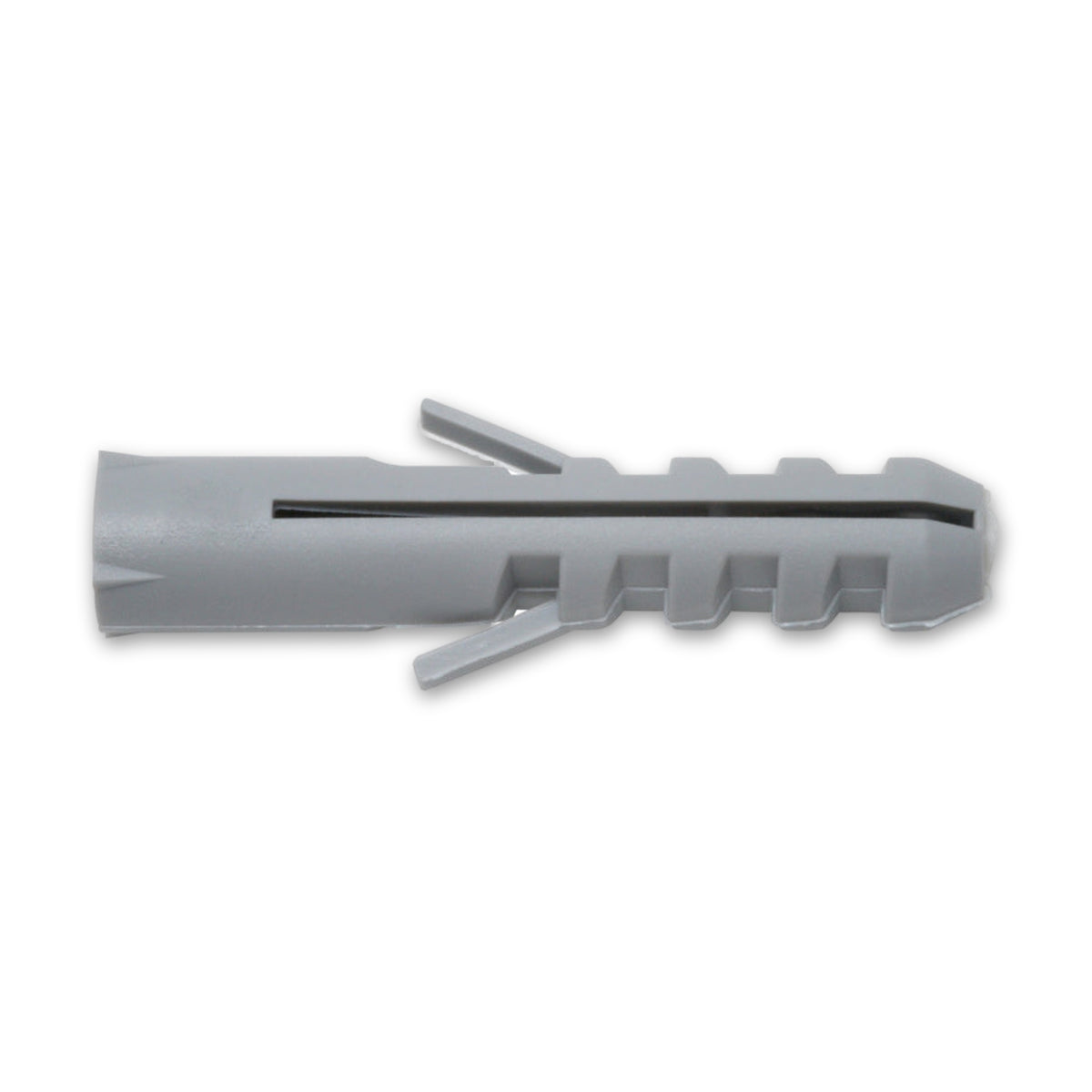

In Beton oder Ziegel greift ein Schraubengewinde ins Leere, weil der Baustoff bröselt statt zu fassen. Ein Kunststoffdübel legt sich als Hülse in das vorgebohrte Loch, und erst die eingedrehte Schraube treibt ihn auseinander: Die Hülse presst sich gegen die Lochwand, und diese Spreizung hält die Verbindung.

Bohren, ausblasen, setzen, schrauben

Das Loch wird senkrecht zur Oberfläche gebohrt, mehr als fünf Grad Schräge sind nicht vorgesehen, und das Bohrmehl gehört heraus, bevor der Dübel hineingeht. Eingesetzt wird er ohne Gewalt, damit die Hülse weder knickt noch reißt. Angegeben ist die Verbindung mit einer Holz- oder Spanplattenschraube, und zu jeder Größe gehört eine eigene Spanne des Schraubendurchmessers.

Woran sich die Größe entscheidet

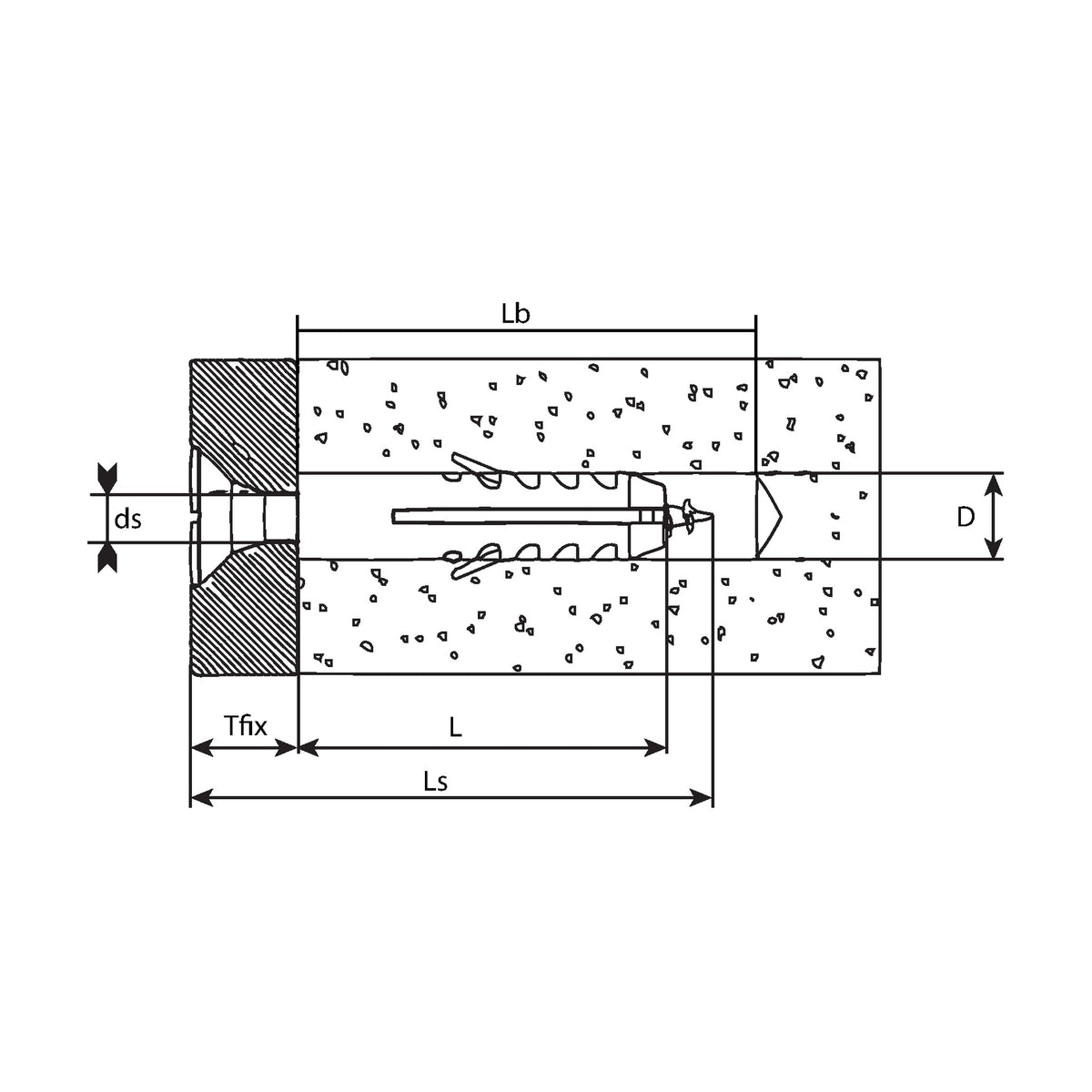

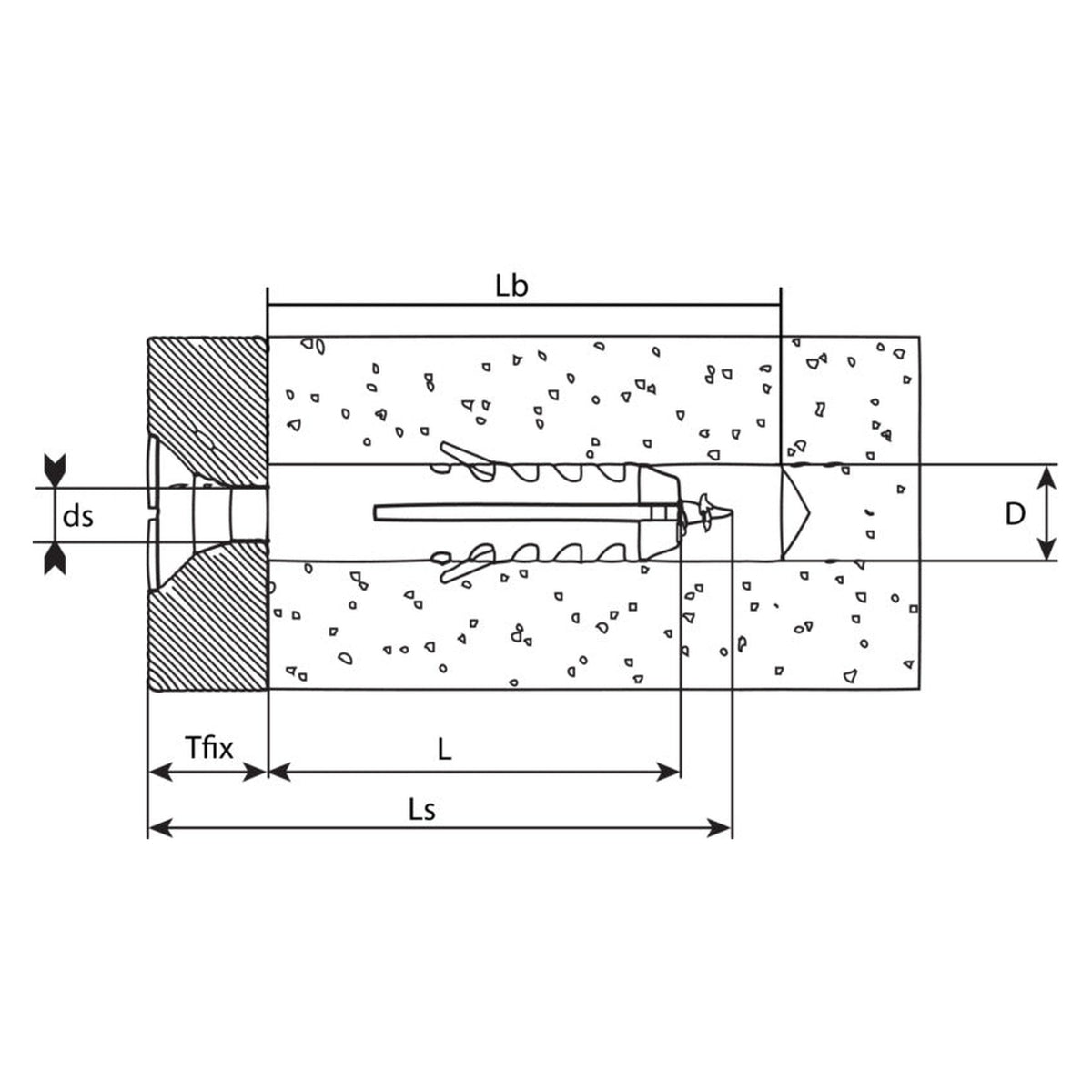

• Bohrlochtiefe über der Dübellänge: Zu jeder Ausführung gehört ein eigener Wert, der über das Dübelmaß hinausreicht. Wer knapp bohrt, bekommt den Dübel nicht bündig in den Untergrund.
• Schraube zwischen zwei Grenzen: Für jede Größe sind ein kleinster und ein größter Schraubendurchmesser angeführt. Eine Schraube außerhalb dieser Spanne gehört nicht zu dieser Kombination.
• Unterer Lastbereich: Als Einsatzfeld sind untergeordnete Befestigungen angegeben. Das ist eine Einordnung der Bauart und keine Zahl, aus der sich eine Last ableiten ließe.

Häufige Fragen

Woran erkennst Du, dass der Dübel richtig sitzt?

Ordnungsgemäß gesetzt ist er, wenn sich nach dem vollen Eindrehen der Schraube weder die Hülse mitdreht noch die Schraube leicht weiterläuft. Dreht etwas mit, sitzt die Spreizung nicht, und daran ändert weiteres Anziehen nichts. In Fugen wird ohnehin nicht gedübelt, und der Mindestabstand zum Bauteilrand bleibt einzuhalten.

Darf daran etwas Tragendes oder Sicherheitsrelevantes hängen?

Kunststoffdübel sind auf nichttragende Konstruktionen bezogen, und für sicherheitsrelevante Befestigungen sind Dübel mit Europäisch Technischer Bewertung vorgesehen. Wie viel ein Dübel hält, hängt zudem maßgeblich vom Stein ab, in dem er sitzt; Lastwerte trägt diese Ausführung nicht. Was an einer bestimmten Stelle zulässig ist, klärt die Planung für dieses Bauvorhaben.
