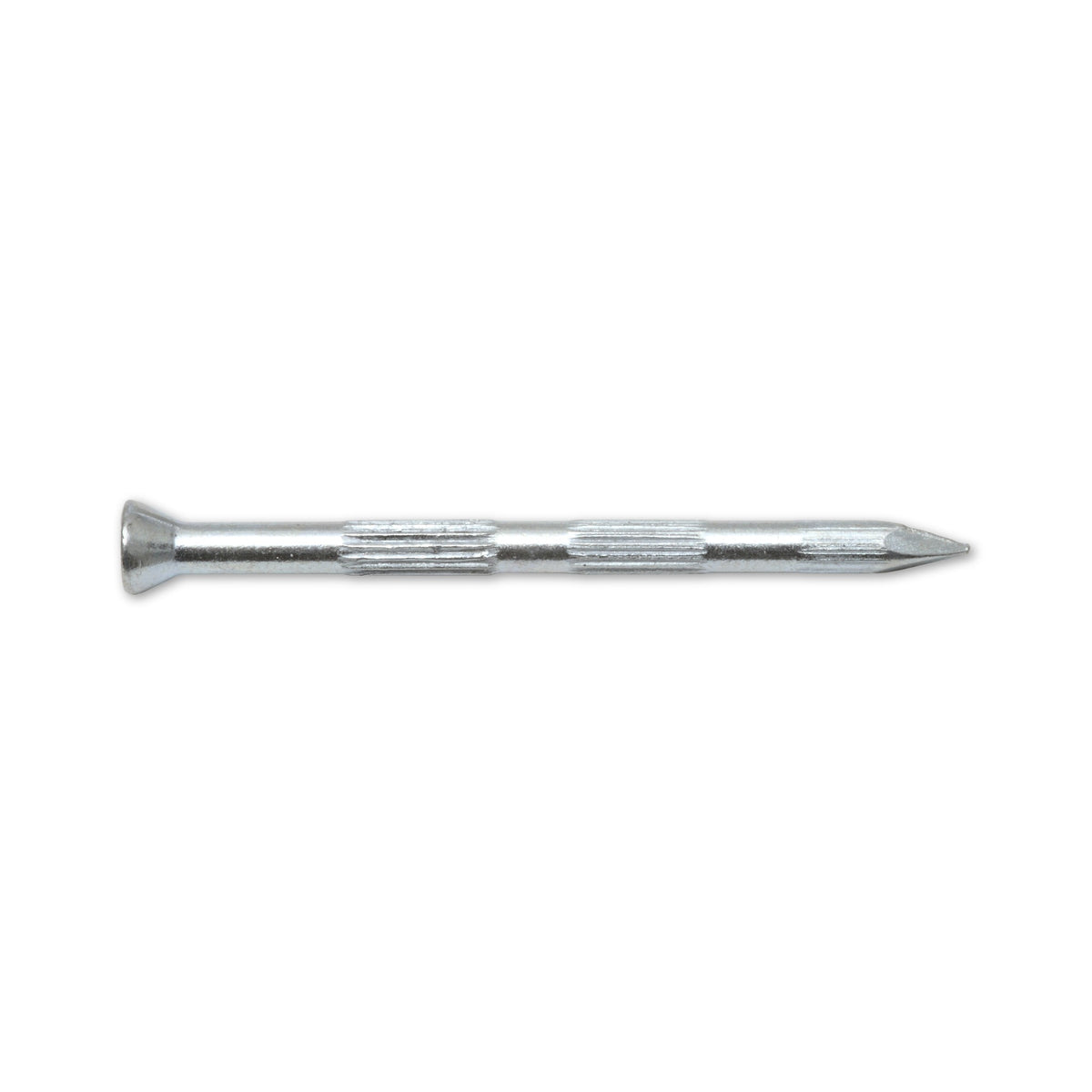

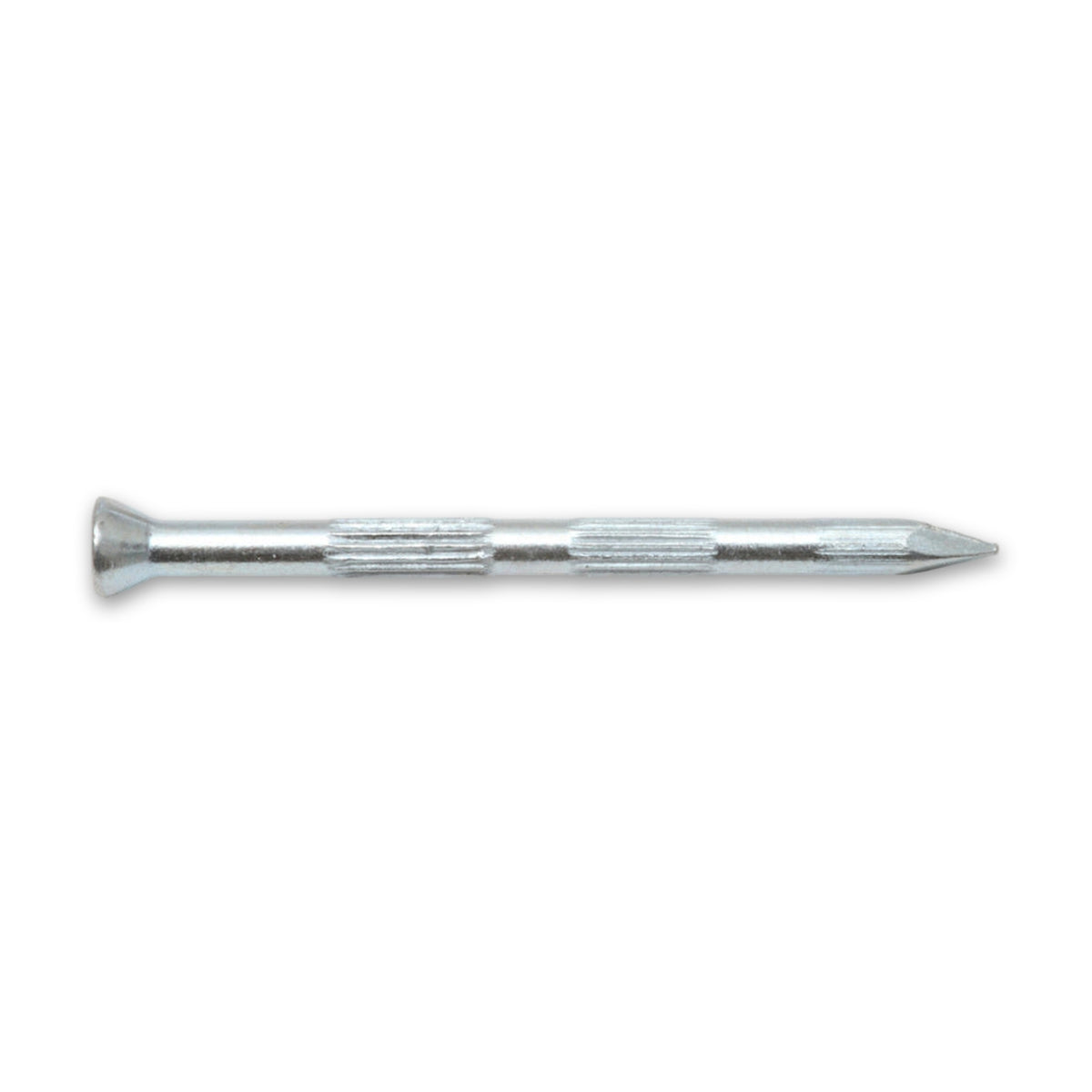

Stahlnagel geriffelt mit Senkkopf, Stahl verzinkt, Riffelung 10 mm

Wenn Holz auf Beton oder Mauerwerk kommt

Eine Lattung an der Betondecke, eine Verkleidung an der gemauerten Wand: Dort trifft weiches Material auf harten Untergrund. Für diese Verbindung ist der Stahlnagel gedacht, und als Werkstoffzustand ist er gehärtet angegeben. Genannt sind Befestigungen von Hölzern, Lattungen und Verkleidungen auf Untergründen wie Beton oder Mauerwerk, wobei diese Reihe offen bleibt.

Drei Stärken, zehn Längen

Die Auswahl läuft über zwei Maße. Der Nenndurchmesser reicht von 2,7 bis 4,5 mm und bestimmt, wie kräftig der Schaft ausfällt; die Nennlänge reicht von 30 bis 100 mm und muss die Dicke des aufgelegten Holzes und den Teil im Untergrund zusammen abdecken. Mit der Stärke wächst auch der Kopf, allerdings nur von 4,6 auf 6,7 mm.

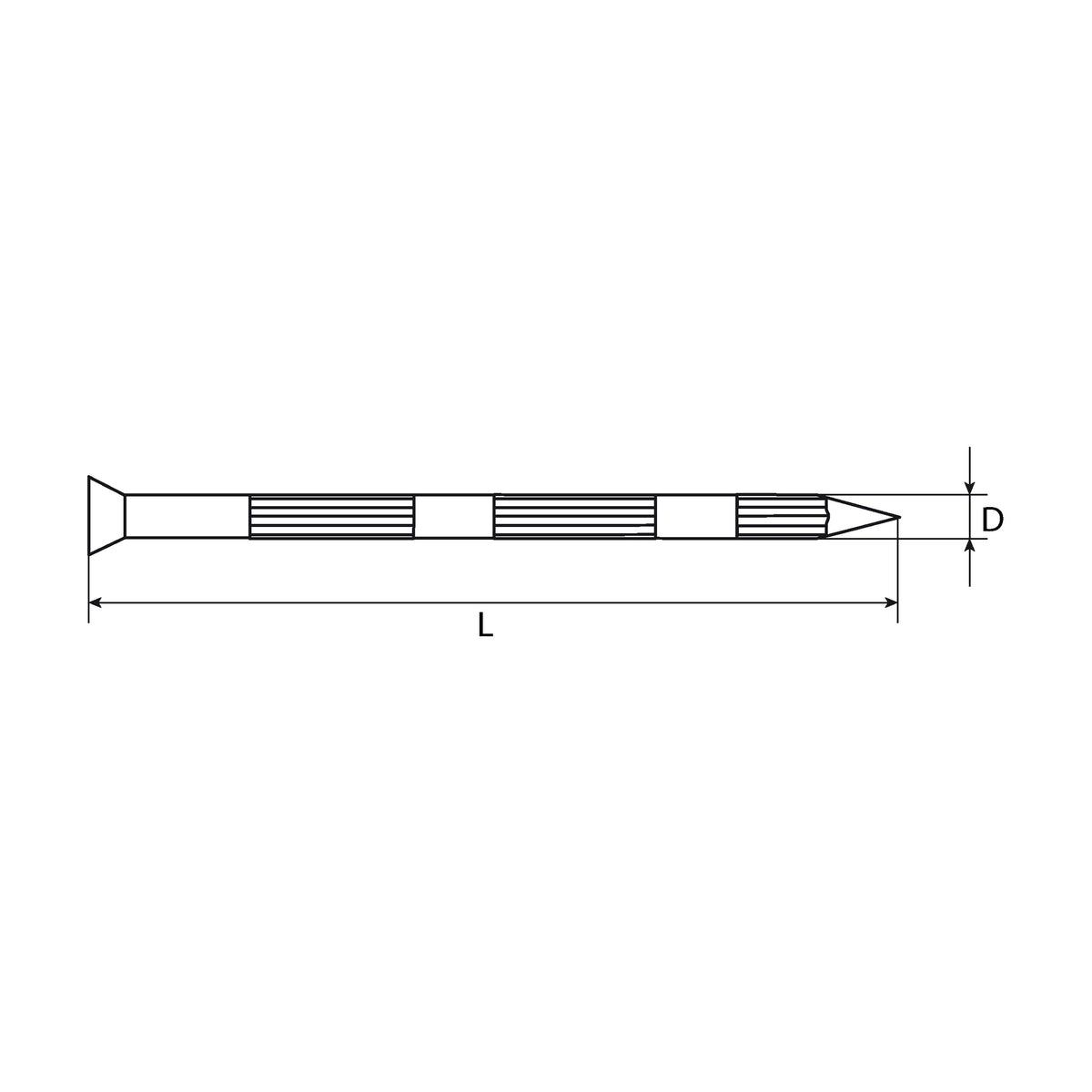

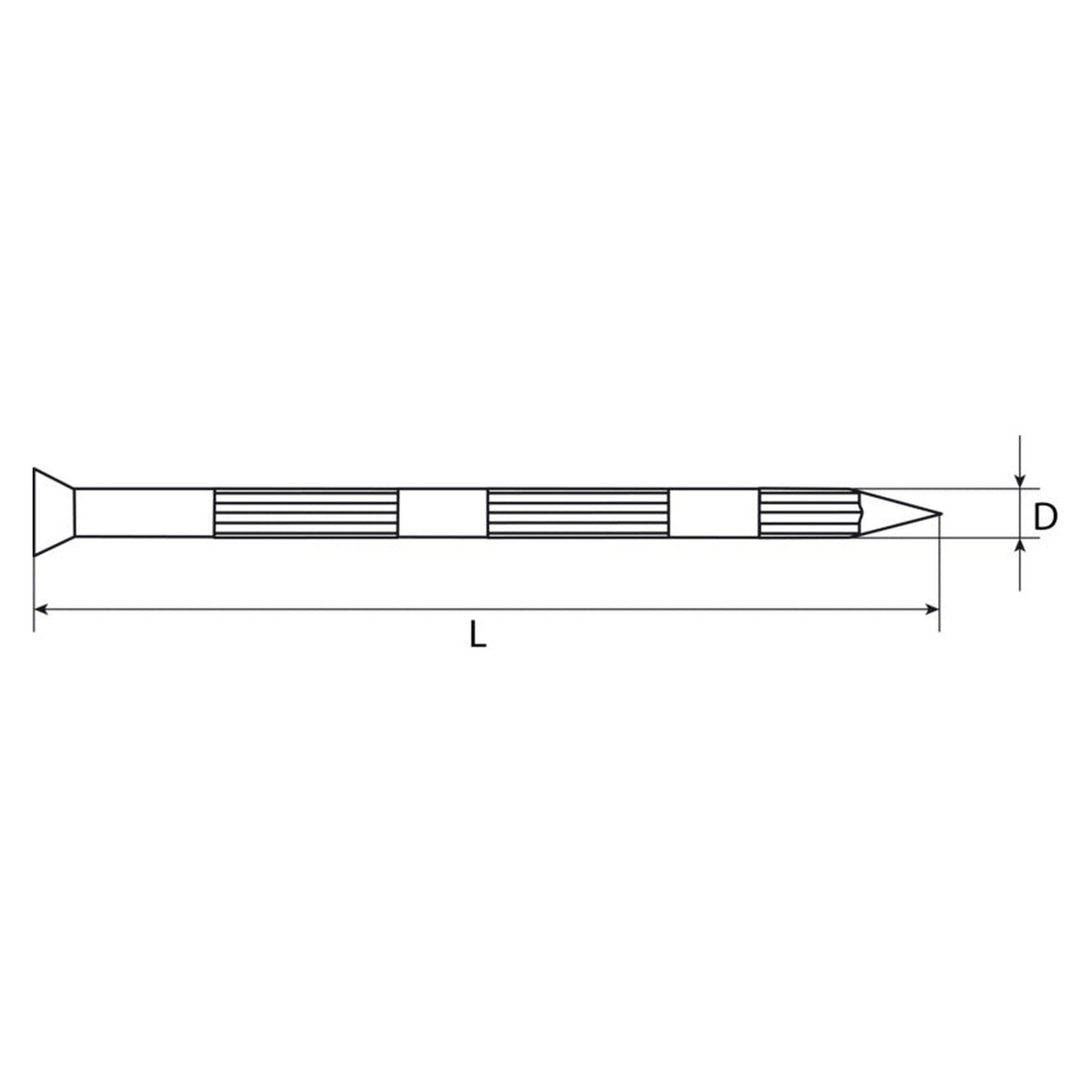

Was an diesem Nagel bemaßt ist

• Riffelung von 10 mm Länge: Dieser Abschnitt ist bei allen Ausführungen gleich lang. Was sich ändert, ist seine Lage.
• Abstand von 7 bis 24 mm zur Kopfoberkante: Je länger der Nagel, desto weiter unten beginnt der geriffelte Abschnitt; er wandert also mit der Länge tiefer in die Verbindung.
• Senkkopf mit 2,6 bis 3,3 mm Höhe: Der Kopf trägt wenig auf. Wie tief er am Ende sitzt, hängt vom Holz und vom Untergrund darunter ab.

Häufige Fragen

Woran entscheidet sich die Länge?

Gebraucht werden zwei Angaben: die Dicke dessen, was befestigt wird, und die Tiefe, die im Untergrund zur Verfügung steht. Aus beidem zusammen ergibt sich die Nennlänge, und dazwischen liegen zehn Stufen. Die Packungsgrößen reichen von einer Handvoll im Blister bis zum Karton für die größere Baustelle.

Taugt der Nagel für eine tragende oder sicherheitsrelevante Befestigung?

Für tragende Zwecke an Bauholz gelten eigene stiftförmige Verbindungsmittel mit eigenen Anforderungen, und dieser Nagel gehört nicht dazu. Ebenso wenig ist er für Abhängungen sicherheitsrelevanter Systeme, für Brandschutz, Rettungswege, Absturzsicherung oder Personenlasten bestimmt. Auszugs- und Haltekraftwerte gehören nicht zu seinen Angaben.

Hält er in jedem Mauerwerk?

Beton und Ziegel fallen sehr unterschiedlich aus, und ein Altputz über einem Hohlraum trägt anders als eine massive Decke. Die genannten Untergründe beschreiben die Bauart, nicht die Stelle vor Ort; was dort trägt, wird an der Stelle selbst beurteilt.
