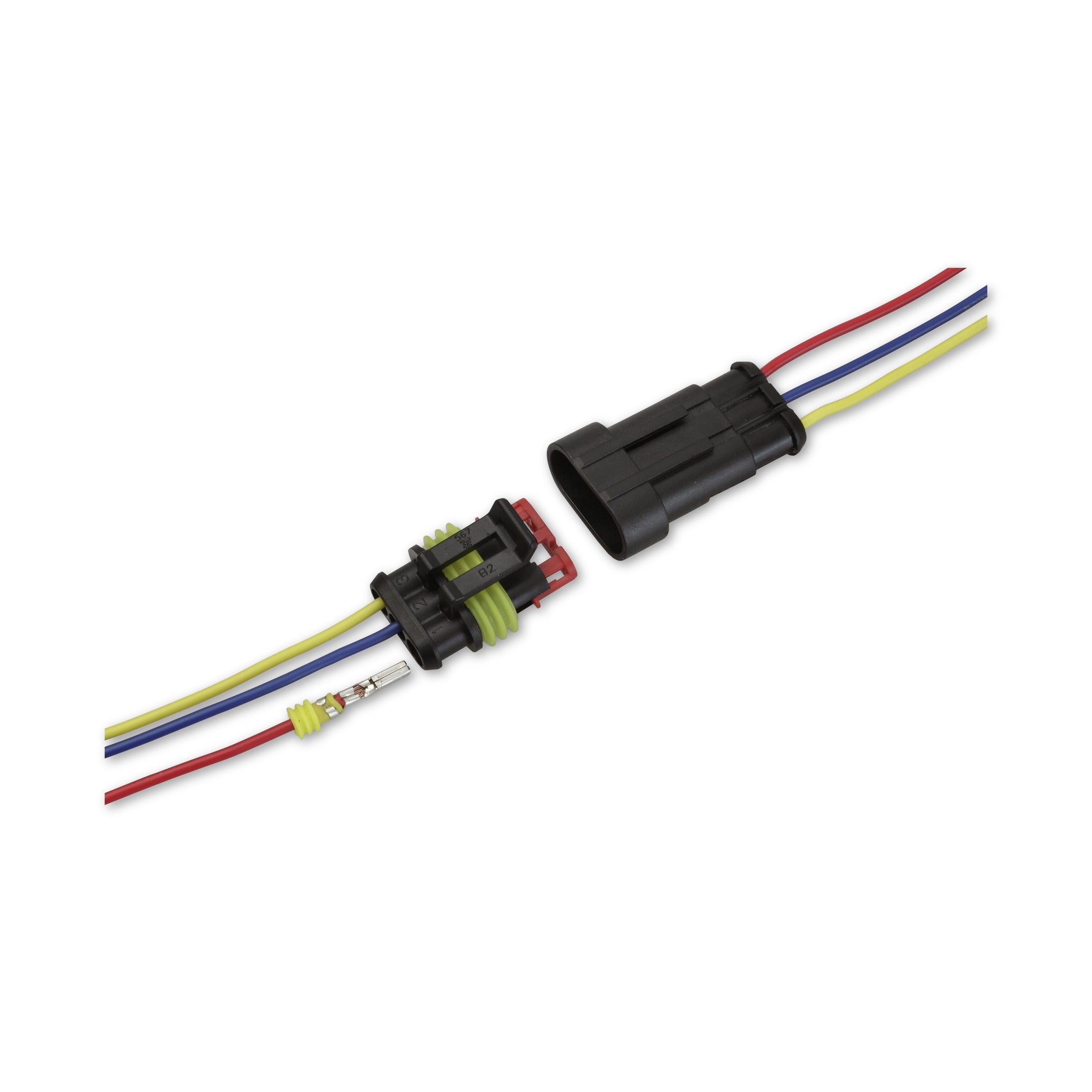

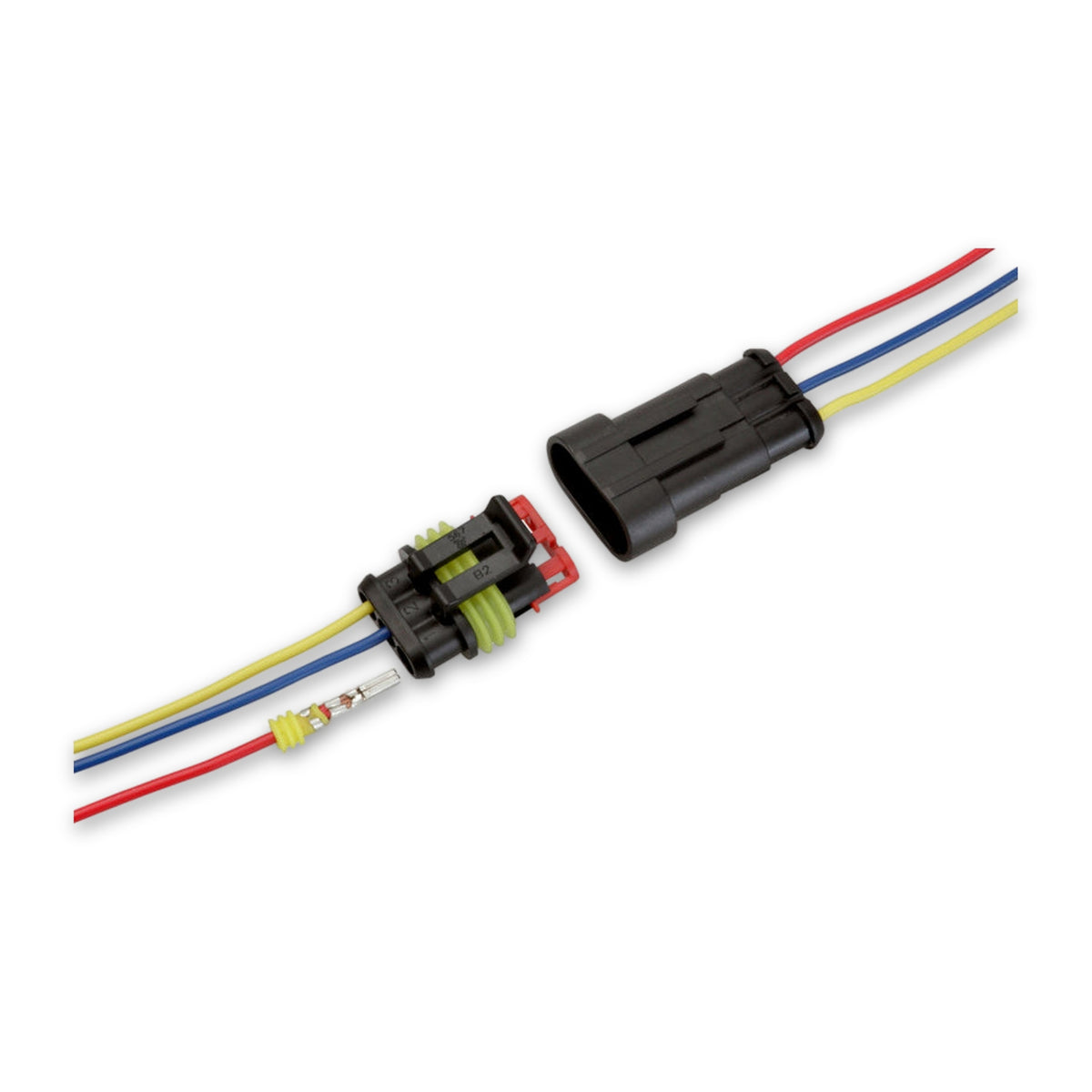

Kfz-Steckverbinder-Set 1- bis 6-polig, 1,5 mm²

Ein Satz für die mehrpolige Steckverbindung im Kfz-Bordnetz

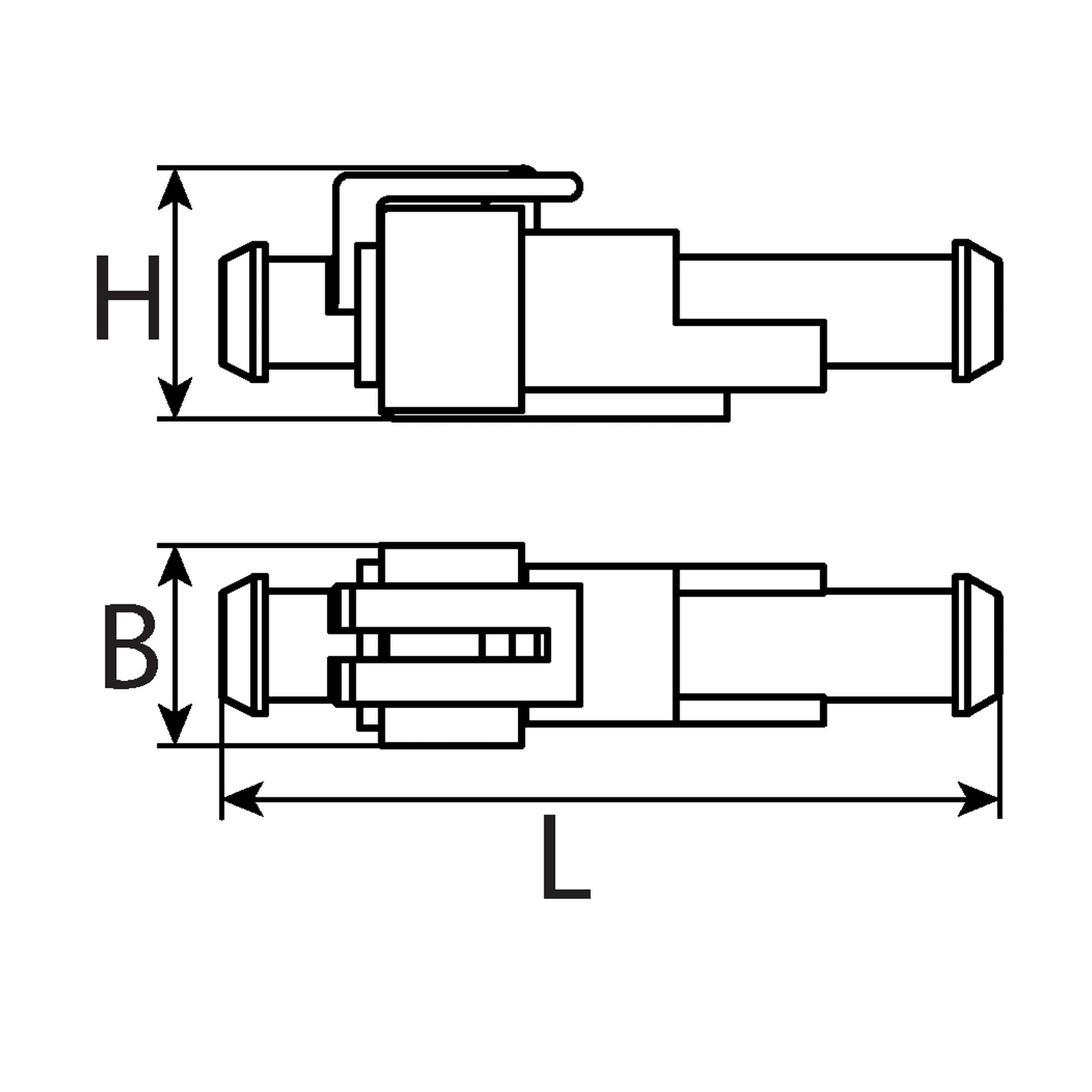

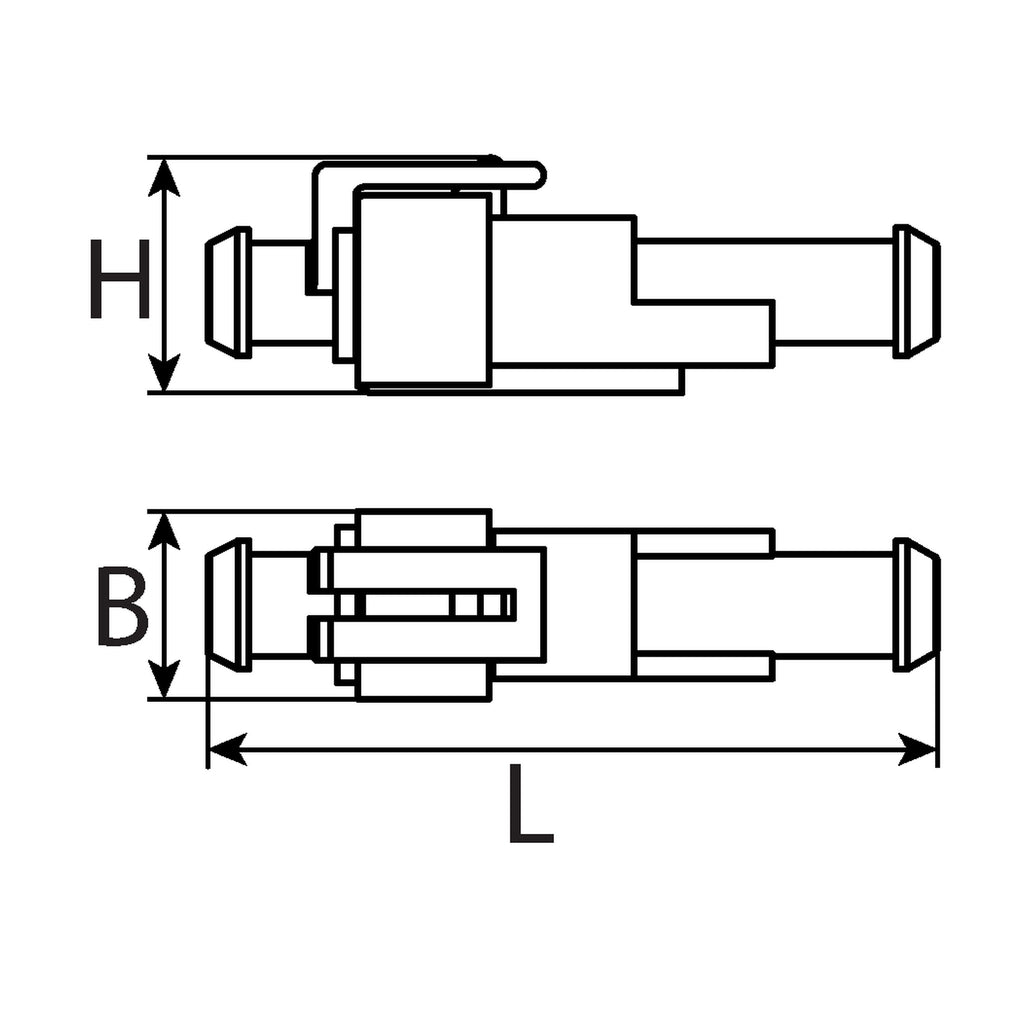

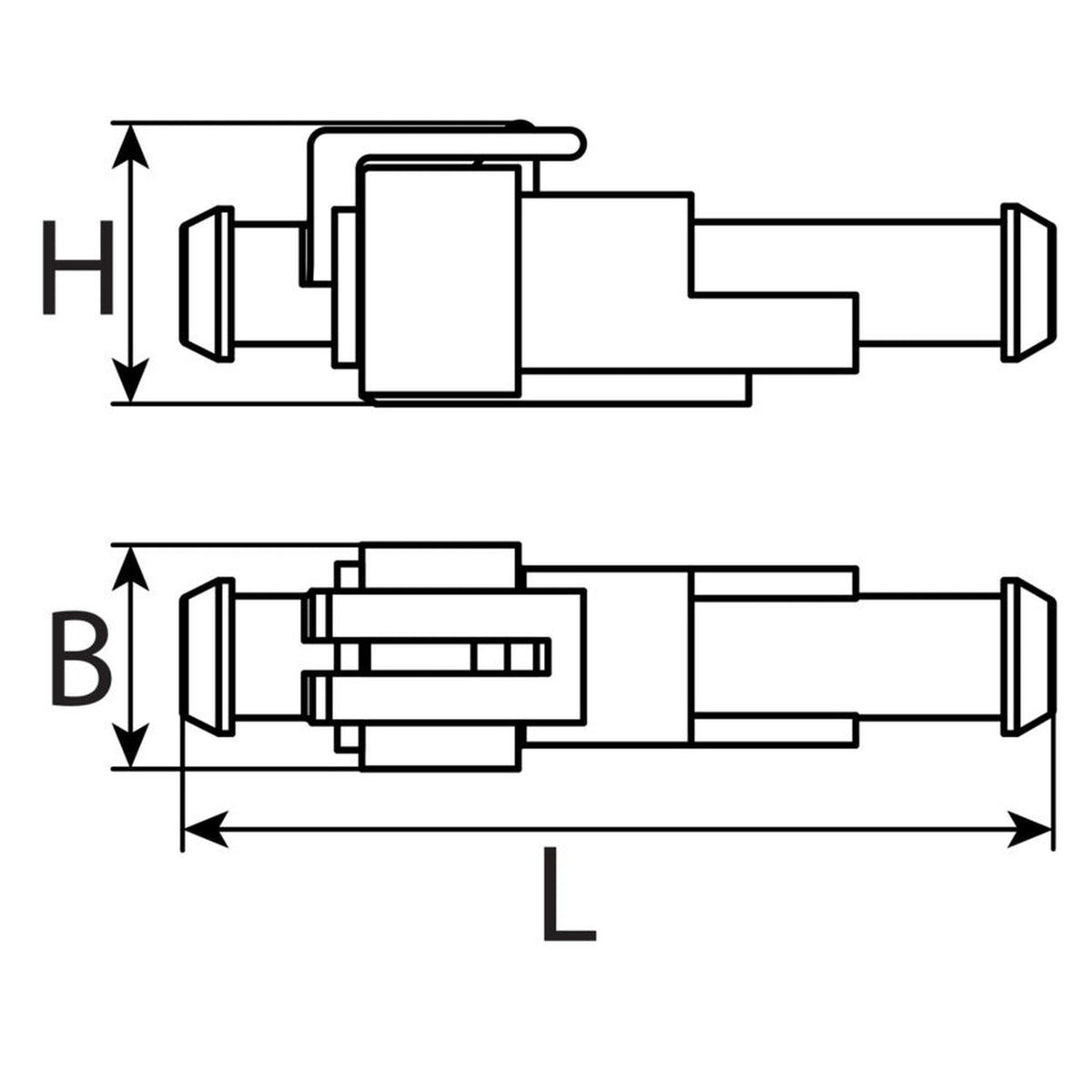

Ein Steckverbinder-Set enthält die Steck- und Kupplungsgehäuse, die passenden Kontakte und die Dichtstopfen für eine mehrpolige Verbindung. Die sechs Ausführungen unterscheiden sich nach der Polzahl von 1 bis 6; Kabelquerschnitt und Nennspannung sind für alle mit 1,5 mm² und 24 V angegeben. Länge und Höhe bleiben gleich, mit 54 mm und 20 mm; allein die Breite wächst mit der Polzahl, von 13,8 mm bis 43,8 mm. Die benötigte Adernzahl bestimmt die passende Ausführung; die Breite folgt daraus.

Kontakte werden gecrimpt

Die Kontakte gehören zur Gruppe der Crimpkontakte: Der Leiter wird nicht angelötet, sondern mit einem passenden Werkzeug in den Kontakt gepresst. Für die 1-polige Ausführung sind die Kontakte für Leiter von 0,75 bis 1,5 mm² ausgelegt; für die anderen Polzahlen liegt dazu keine gesonderte Angabe vor.

Übliche Einsatzbereiche

Steckverbinder dieser Bauart werden in der Kfz-Elektrik, im Fahrzeug- und Anhängerbau und in der mobilen Elektroinstallation eingesetzt. Das ist die übliche Verwendung dieser Produktart, keine Zusage für einen bestimmten Einbauort.

Häufige Fragen

Was ist in einem Satz enthalten?

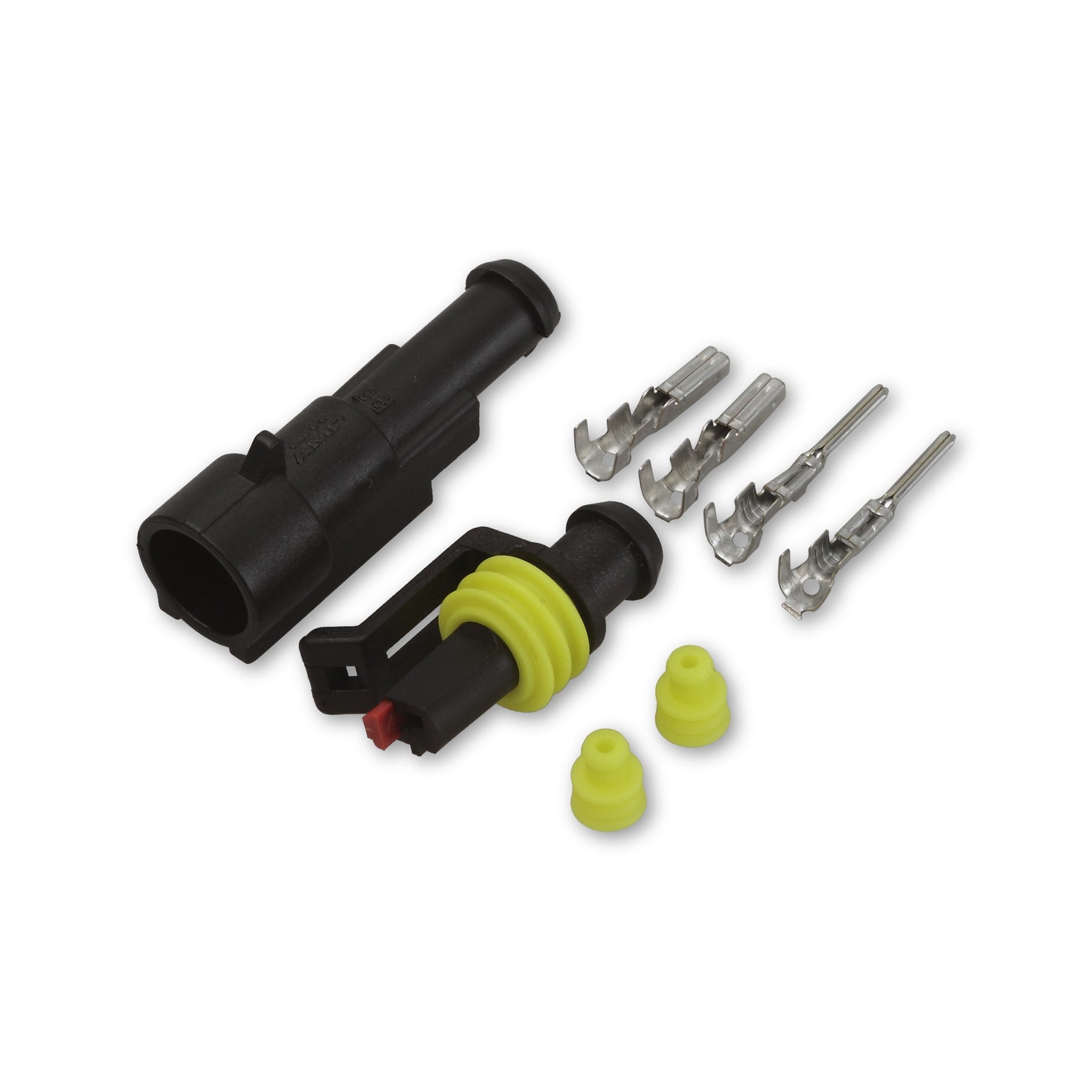

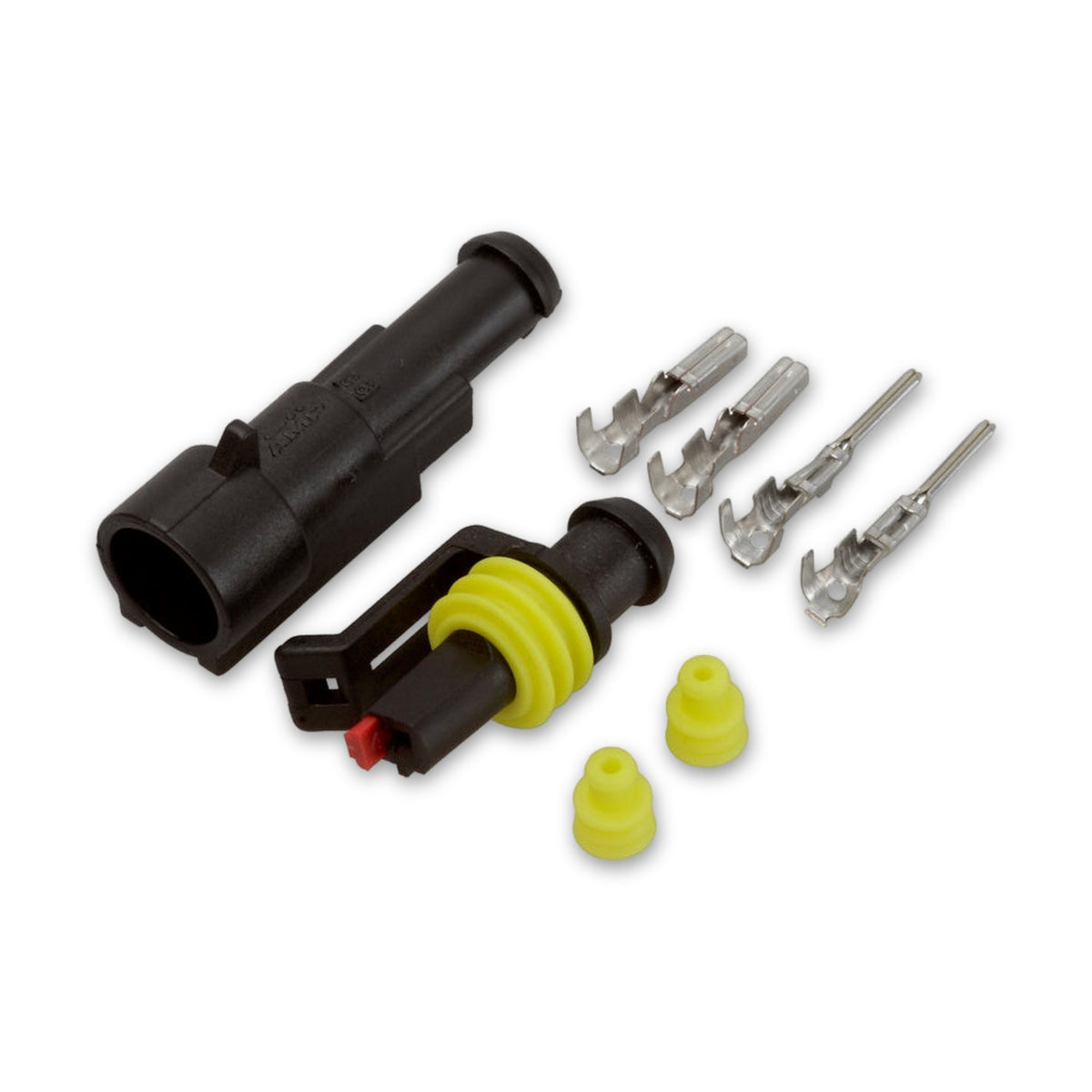

Das hängt von der Polzahl ab: Bei der 1-poligen Ausführung sind es 8 Teile, darunter zwei Kontaktpaare, zwei Dichtstopfen sowie Stift- und Buchsengehäuse. Bei größeren Ausführungen wächst nur die Gesamtstückzahl auf bis zu 38, ohne bekannte Einzelaufteilung.

Welcher Leiterquerschnitt passt zu den Kontakten?

Für die 1-polige Ausführung sind die Kontakte für 0,75 bis 1,5 mm² ausgelegt. Für die anderen Polzahlen liegt dazu keine gesonderte Angabe vor; angegeben ist dort nur der Kabelquerschnitt von 1,5 mm².

Ist der Steckverbinder gegen Feuchtigkeit abgedichtet?

Ja, der Steckverbinder ist als wasserdicht angegeben; zum Set gehören Dichtstopfen für die Leitungen. Eine Schutzart nach IP-Code ist dazu nicht genannt. Verlangt Ihr Einbauort, etwa im Motorraum, eine bestimmte Schutzart, fragen Sie diese vor dem Kauf bei uns an.

Woran erkenne ich, ob das Set zu meinem vorhandenen Gegenstecker passt?

Vergleichen Sie Bauform, Polzahl und die sichtbare Verriegelung mit den Produktbildern und Ihrem vorhandenen Gegenstecker; eine Herstellerangabe zur Kompatibilität mit bestimmten Gegensteckern liegt nicht vor.

Welches Werkzeug brauche ich für den Anschluss?

Üblich ist eine zum Leiterquerschnitt passende Crimpzange; ein bestimmtes Werkzeug schreibt SWG dafür nicht vor.
