Steckverteiler unisoliert, Messing verzinnt, 6,6 × 0,8 mm

Aus einer Steckverbindung werden zwei Abgänge

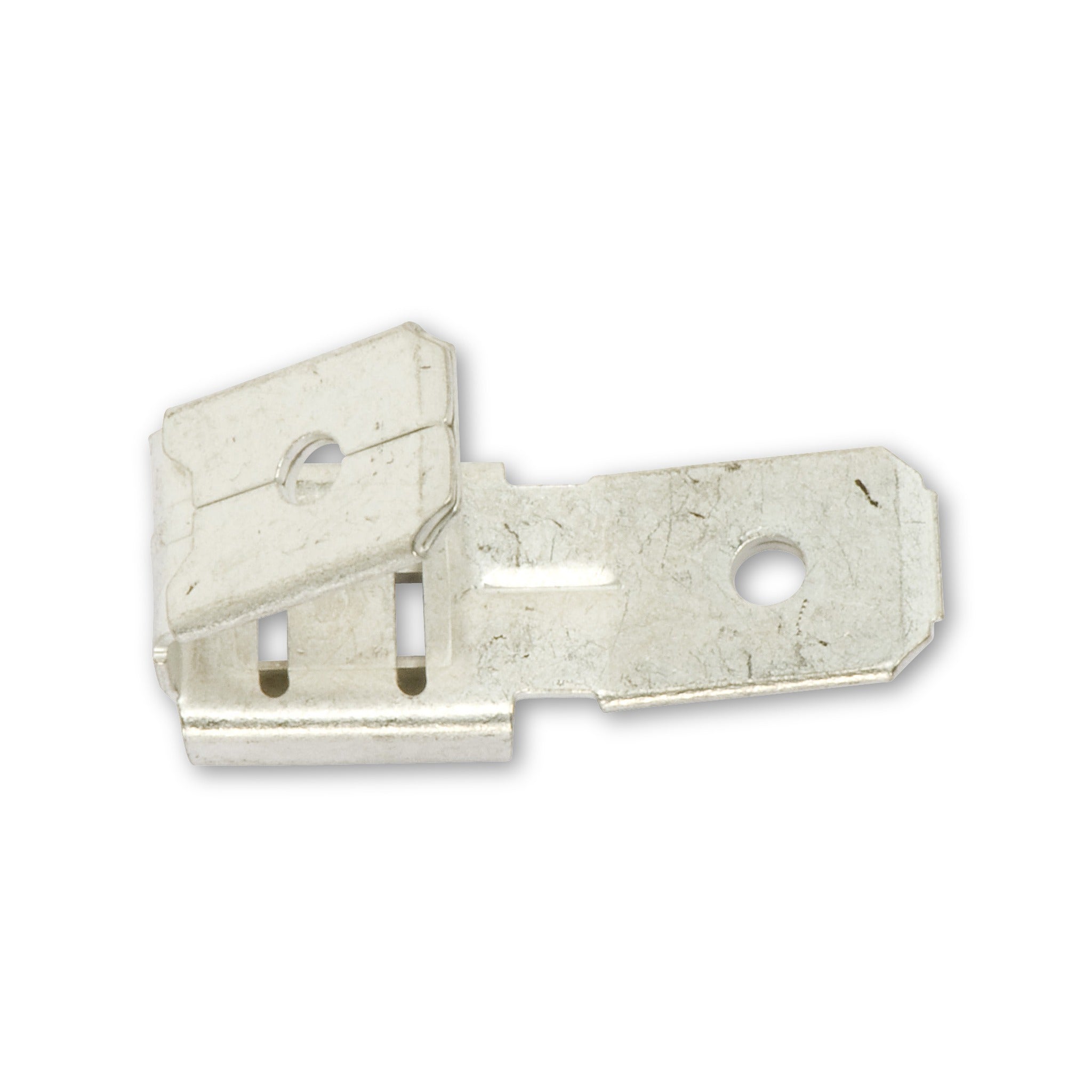

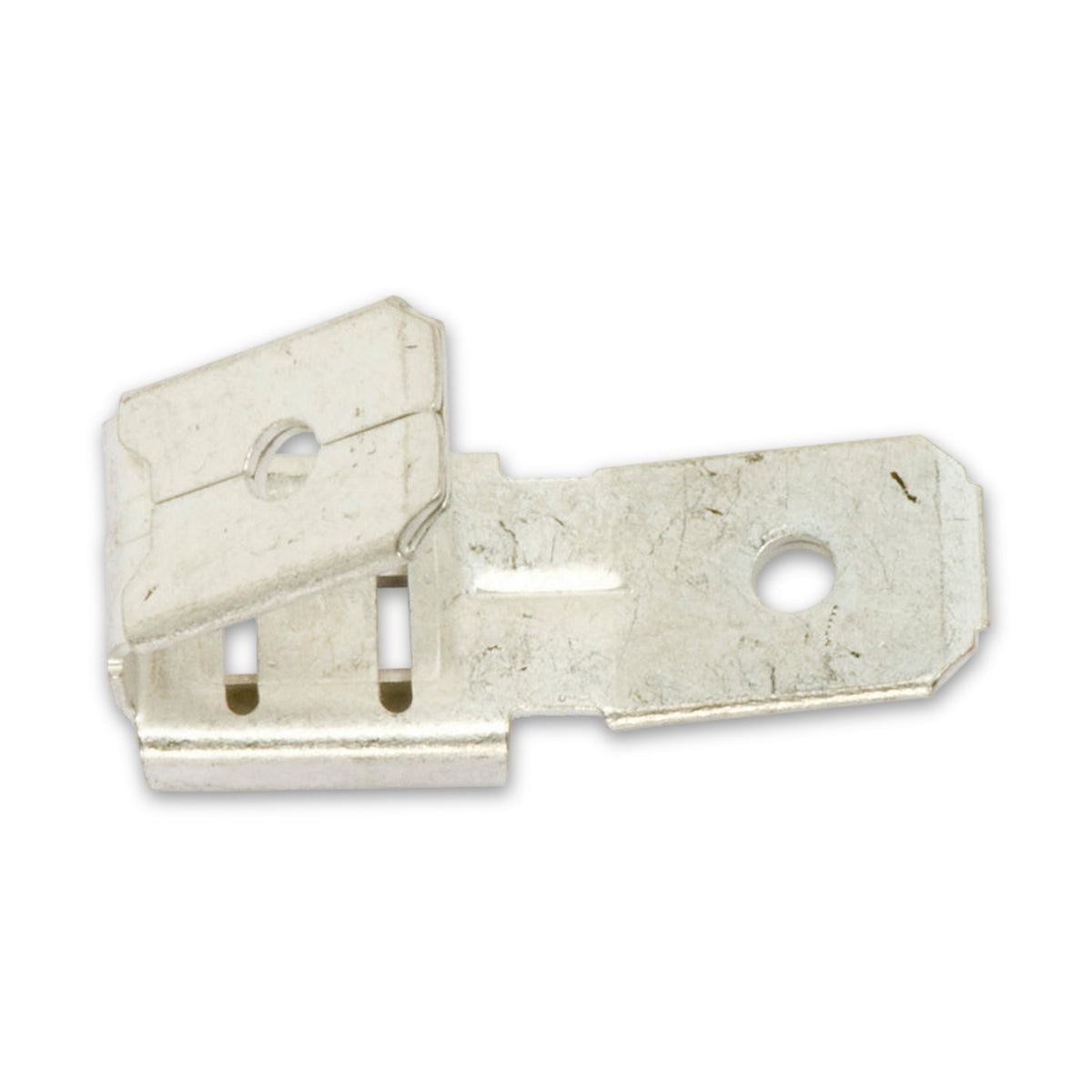

Sitzt an einem Bauteil eine einzelne Flachsteckverbindung, sollen aber zwei Leitungen angeschlossen werden, übernimmt dieser Steckverteiler den Abzweig. Er bringt drei Anschlüsse mit: eine Steckzunge für die vorhandene Gegenhülse und zwei Steckhülsen, von denen eine auf den vorhandenen Flachstecker kommt und die andere den Flachstecker der neuen Leitung aufnimmt. Auswahlentscheidend sind Steckbreite und Steckhöhe der vorhandenen Verbindung: 6,3 mm und 0,8 mm.

Zwei Abgänge aus einem Teil, ohne neue Verbindung

• Steckzunge und zwei Steckhülsen in einem Bauteil: Der Verteiler wird zwischen die beiden Seiten der bestehenden Verbindung gesetzt und stellt eine zusätzliche Steckstelle bereit, ohne dass eine Leitung aufgetrennt wird.
• Messing, verzinnt: So sind Grundwerkstoff und Oberfläche angegeben, ohne Aussage zum Verhalten gegenüber Feuchte oder Betriebsstoffen.
• Ohne Isolierung: Das Teil besteht allein aus dem blanken Metallkörper; die Isolierung der fertigen Verbindungsstelle stellt die Anwenderseite selbst her.

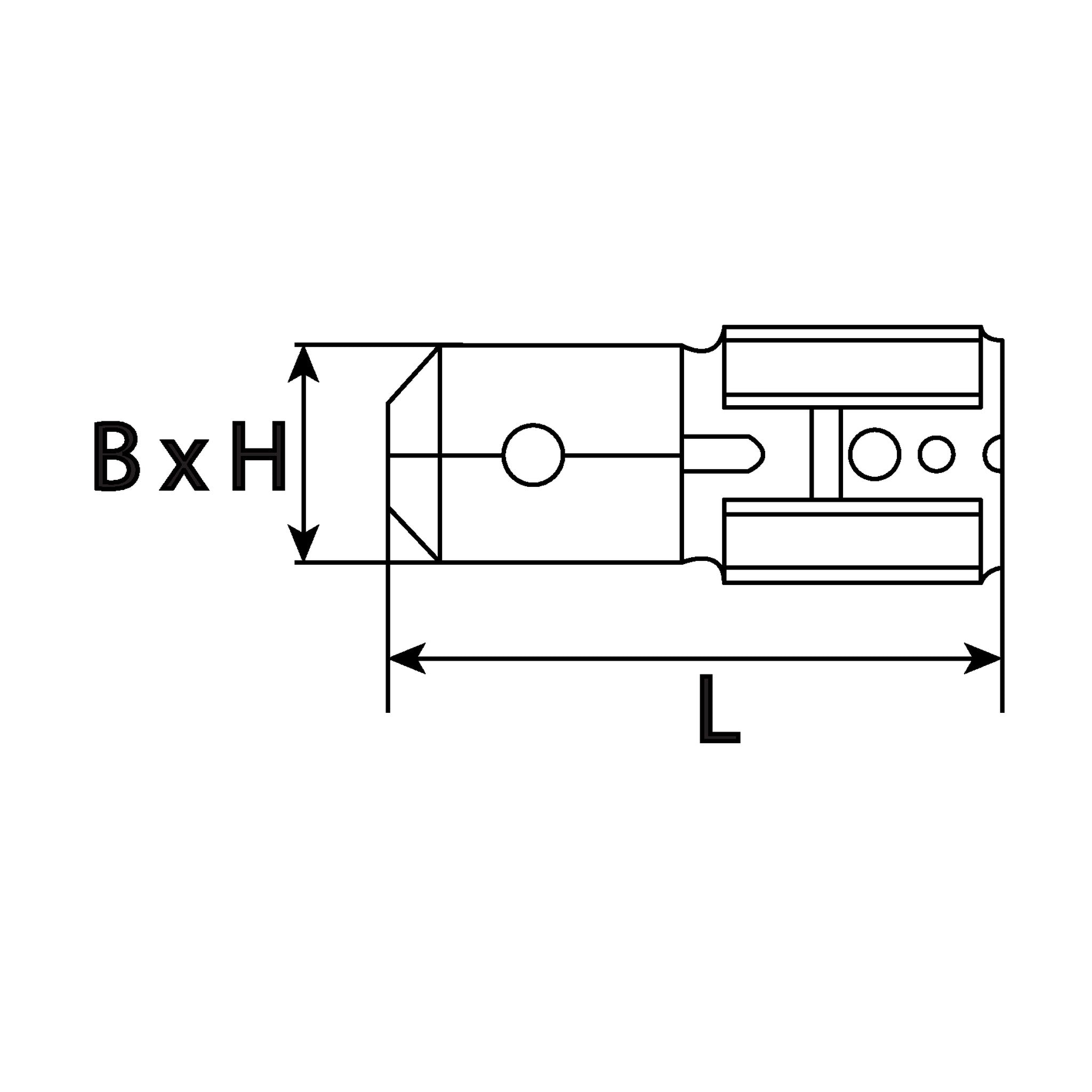

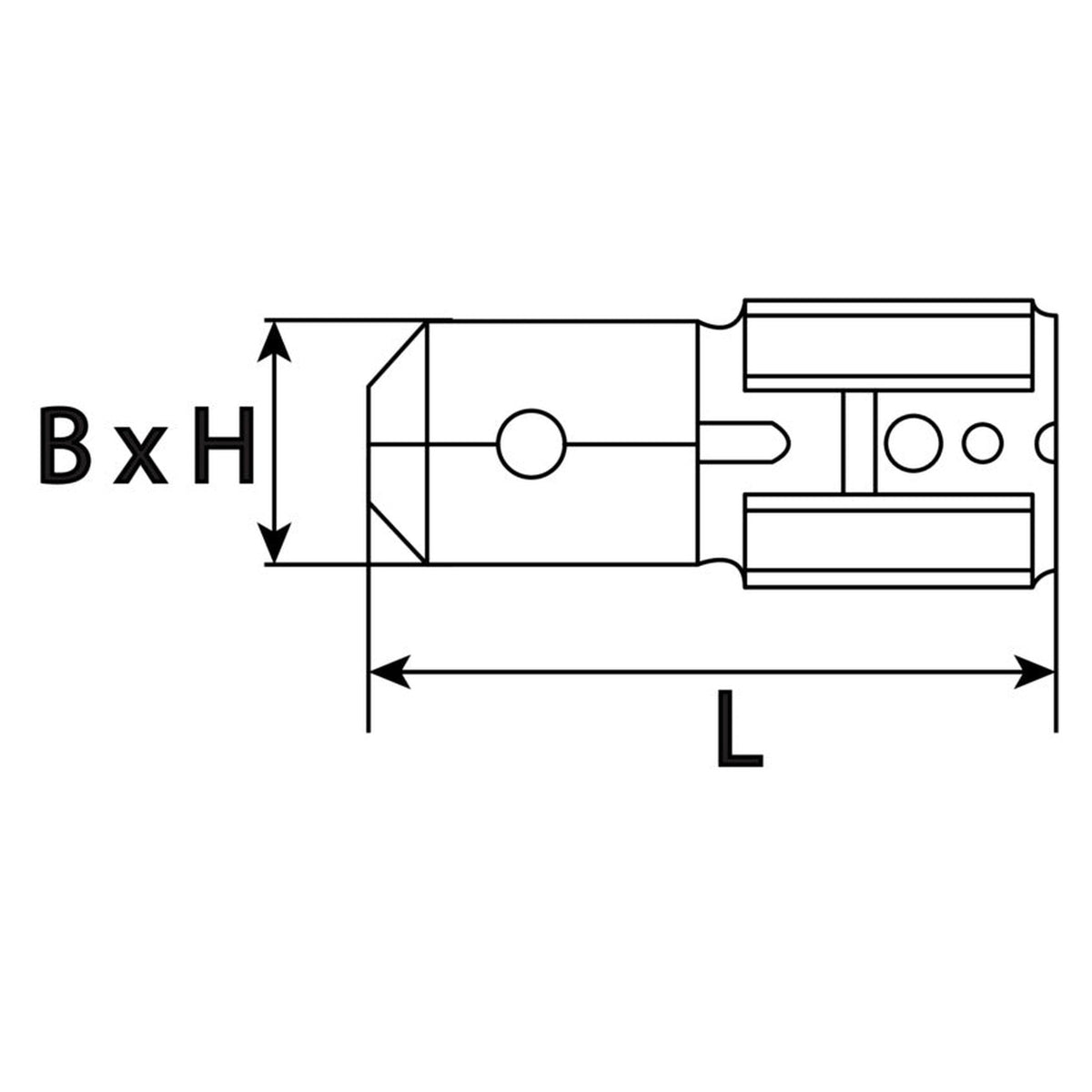

• Platz am Einbauort: Der Verteiler ist 17,8 mm lang; neben der bestehenden Verbindung braucht es zusätzlich Raum für den Flachstecker und die Leitung des neuen Abgangs.

Einsatz als Einzelteil oder eingebaut

Der Steckverteiler wird als selbständiges Einzelteil oder als eingebautes Teil eines Betriebsmittels verwendet. Genutzt wird diese Bauform überall dort, wo Flachsteckverbindungen vorkommen, etwa in der Elektroinstallation, der Kfz-Werkstatt, der Hausmeisterei oder beim Heimwerken. Vor dem Aufstecken lohnt der Blick auf die Gegenseite: Stimmen Steckbreite und Steckhöhe nicht überein, geht die Verbindung nicht zusammen.

Häufige Fragen

Passt der Verteiler auf meine vorhandene Steckverbindung?

Das hängt von den Maßen der vorhandenen Gegenseite ab. Dieser Verteiler passt auf eine Steckbreite von 6,3 mm, eine von vier üblichen Steckbreiten für Flachsteckverbindungen (2,8/4,8/6,3/9,5 mm), und auf eine Steckhöhe von 0,8 mm. Weicht die vorhandene Verbindung ab, braucht es die passende Baugröße.

Muss ich die Verbindung zusätzlich isolieren?

Ja, der Verteiler ist unisoliert und besteht nur aus dem Metallkörper. Wie die fertige Verbindungsstelle isoliert wird, richtet sich nach Einbauort und Stromkreis.

Wie viele Leitungen kann ich an einer bestehenden Verbindung anschließen?

Eine zusätzliche Leitung. Die Steckzunge des Verteilers geht in die vorhandene Steckhülse, eine seiner Steckhülsen auf den vorhandenen Flachstecker. Die zweite Steckhülse nimmt den Flachstecker der neuen Leitung auf.

Passt diese Ausführung auch für andere Steckbreiten, etwa 4,8 mm?

Nein, dieser Verteiler ist für 6,3 mm Steckbreite und 0,8 mm Steckhöhe ausgelegt. Für eine andere vorhandene Steckbreite braucht es eine Ausführung mit den passenden Maßen.
