Sterngriffmutter, Stahl verzinkt und Kunststoff, ähnlich DIN 6336

Eine Mutter, für die kein Schlüssel bereitliegen muss

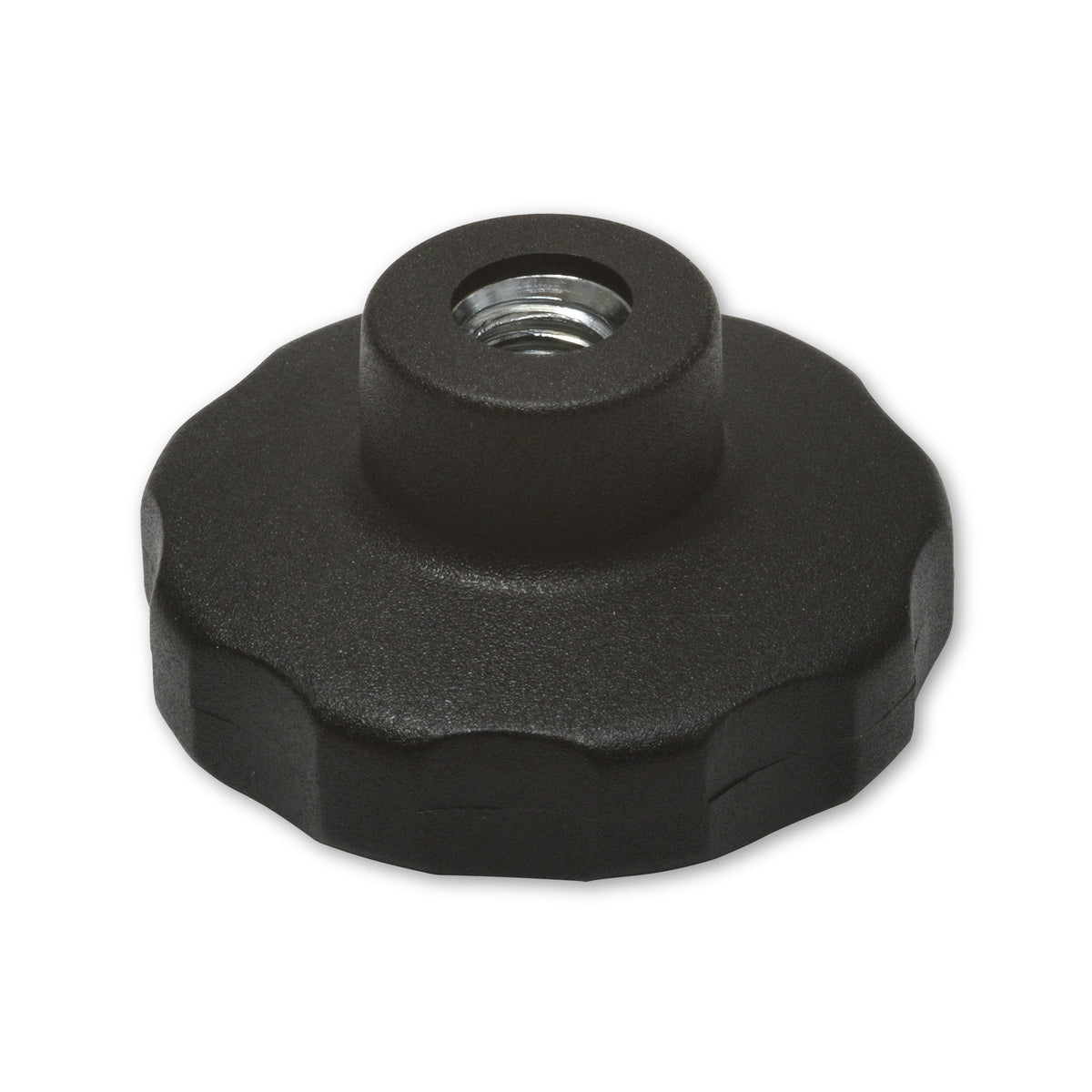

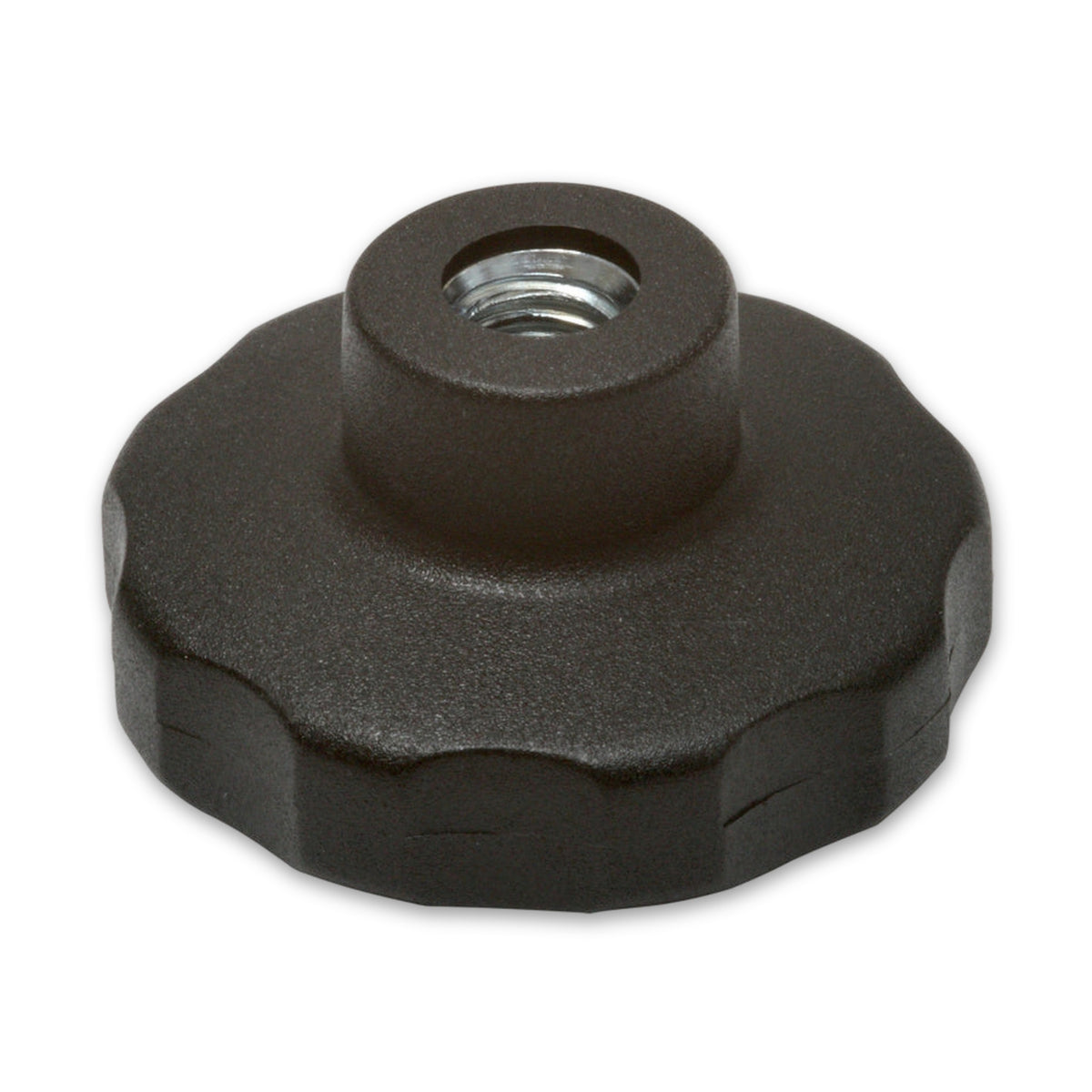

Manche Verbindung geht öfter auf als zu: eine Anschlagleiste, die versetzt wird, eine Haube, die zum Reinigen herunterkommt. Gedacht ist diese Mutter genau dafür, nämlich für das Verschrauben von Elementen, die öfter wieder gelöst werden. Statt einer Schlüsselfläche trägt sie einen sternförmigen Kunststoffgriff, und damit drehst Du sie mit den Fingern auf und wieder zu.

Zwei Werkstoffe, deren Zuordnung offenbleibt

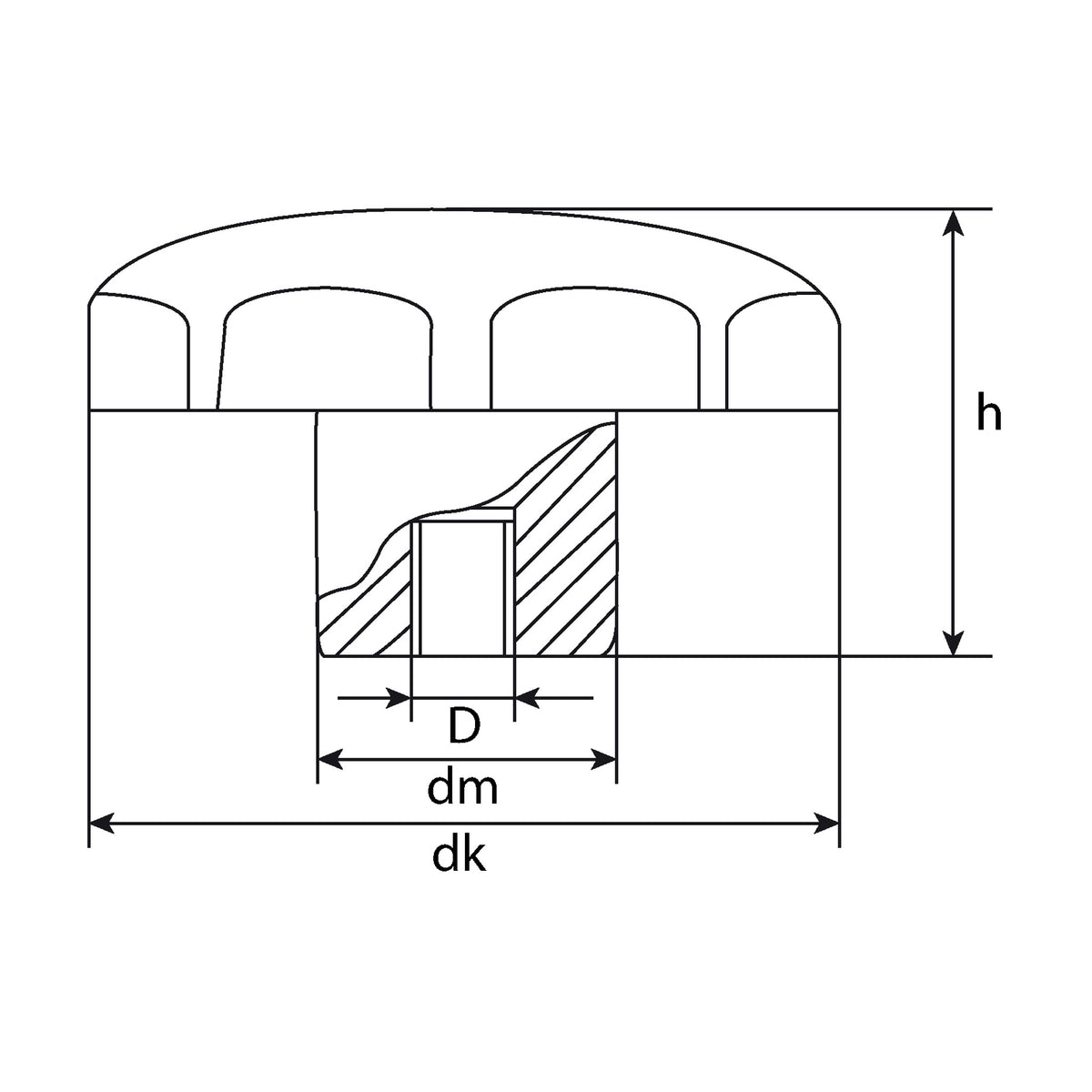

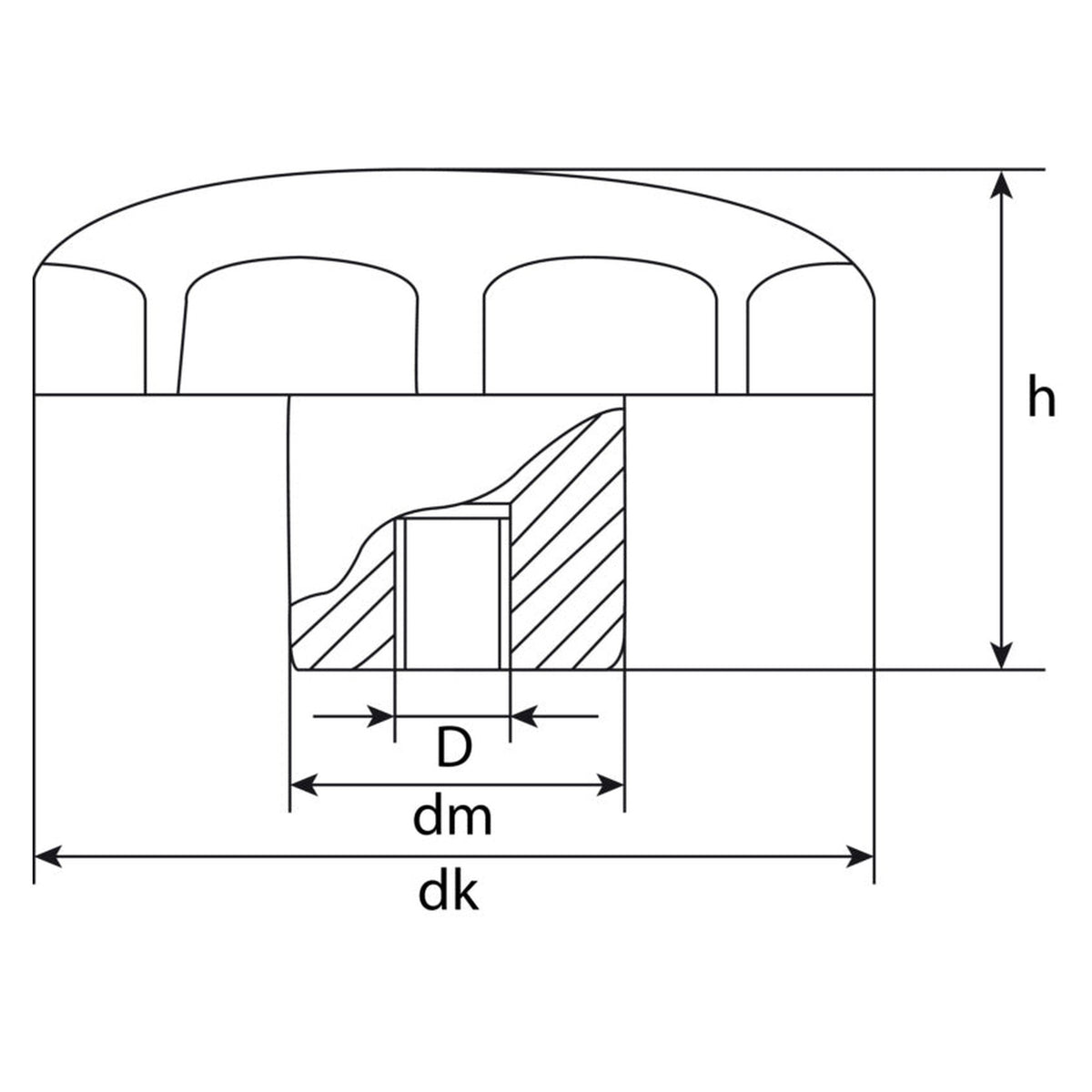

Genannt sind Stahl und Kunststoff nebeneinander, ohne dass gesagt wäre, welches Teil aus welchem besteht; der Griff selbst ist als verstärkter Kunststoff bezeichnet, die Oberfläche als verzinkt und die Farbe als schwarz. Wie es andernorts gelöst wird, zeigt ein Herstellerprogramm zu dieser Bauart: Dort besteht der Griffkörper aus Kunststoff, und in ihm sitzt eine Gewindebuchse aus Stahl. Neben dem Sternkörper führt jede Ausführung außerdem ein angesetztes Distanzstück mit eigenem Durchmesser und eigener Höhe.

Größen und Werkstoffangaben

• Griff wächst mit dem Gewinde: Durchmesser und Höhe des Sterns nehmen von der kleinsten zur größten Ausführung zu, und das Distanzstück wächst mit. Die Wahl beginnt deshalb beim Gewinde, und die Größe des Griffs ergibt sich daraus.
• Metrisches Innengewinde: Die Mutter wird auf ein vorhandenes metrisches Außengewinde geschraubt, nicht selbst in einen Werkstoff eingedreht.
• Kunststoff ohne Sortenangabe: Welche Kunststoffart hinter dem verstärkten Griff steht, bleibt offen. Eine Einsatztemperatur und eine Beständigkeit gegen Öle, Lösungsmittel oder heißes Wasser folgen daraus nicht.

Häufige Fragen

Was sagt der Zusatz „ähnlich“ bei der Normangabe?

DIN 6336 legt Hauptmaße, Bauformen und Werkstoffe von Sterngriffen fest; als Einsatzfelder nennt sie beispielhaft den Maschinenbau, die Anlagenindustrie, Werkzeugmaschinen, medizinische Geräte und Apparaturen der chemischen Industrie. Das Feld führt die Nummer hier mit dem Zusatz „ähnlich“, und eine Übereinstimmung mit der Norm ist damit nicht gesagt. Auch welche der dort geführten Bauformen eine Ausführung trägt, ergibt sich aus dieser Angabe nicht.

Wo hat ein von Hand drehbarer Griff nichts zu suchen?

An den Befestigungen feststehender trennender Schutzeinrichtungen von Maschinen. Für sie ist verlangt, dass sie sich ausschließlich unter Einsatz von Werkzeug lösen oder abnehmen lassen und dass die Befestigungsmittel nach dem Abnehmen mit der Schutzeinrichtung oder der Maschine verbunden bleiben. Als Werkzeug gilt dabei ein Gerät wie ein Schlüssel; eine Münze oder eine Nagelfeile zählt nicht dazu. Eine Befestigung, die sich mit der Hand öffnen lässt, gehört zu den Schnellverschlüssen und taugt für diese Aufgabe nicht.
