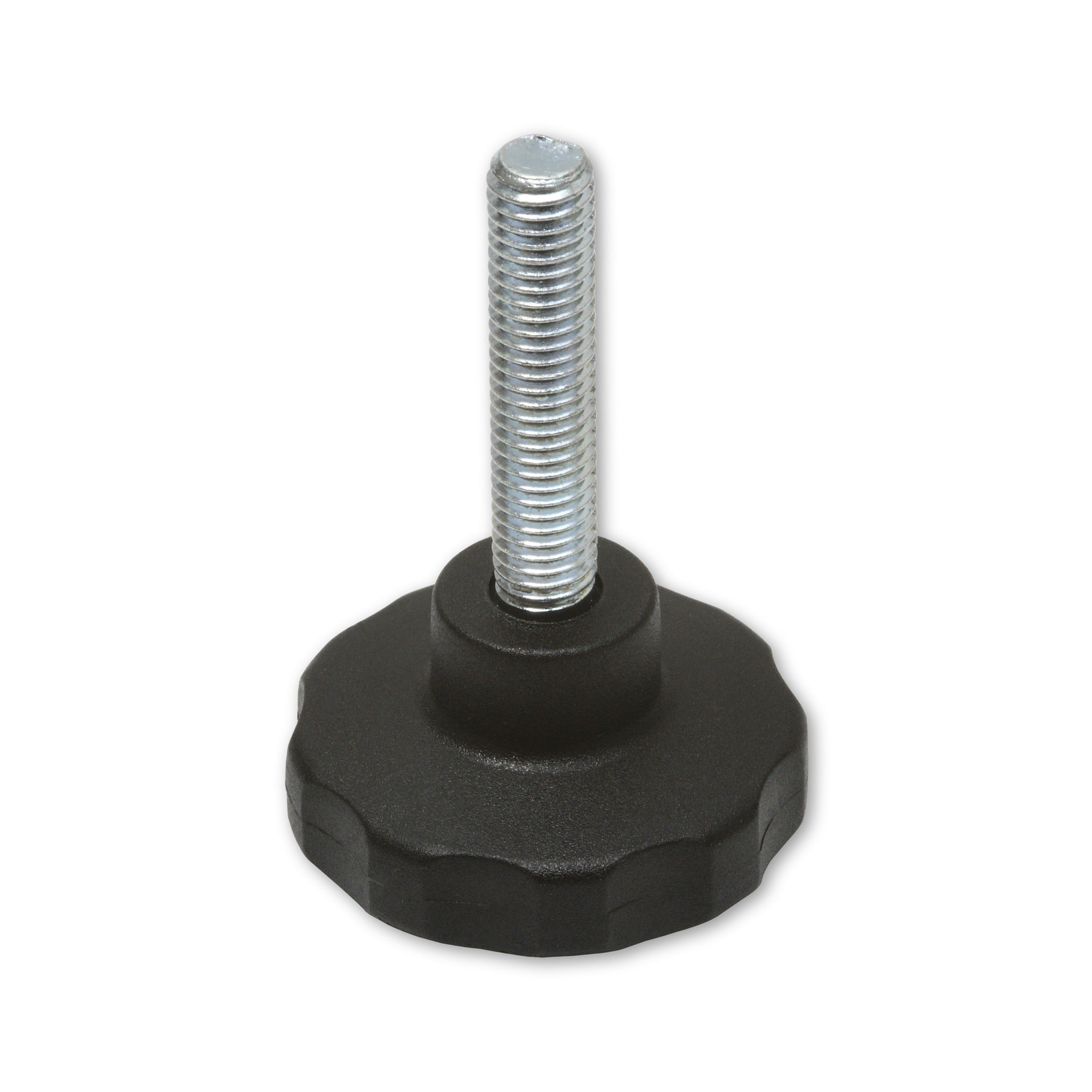

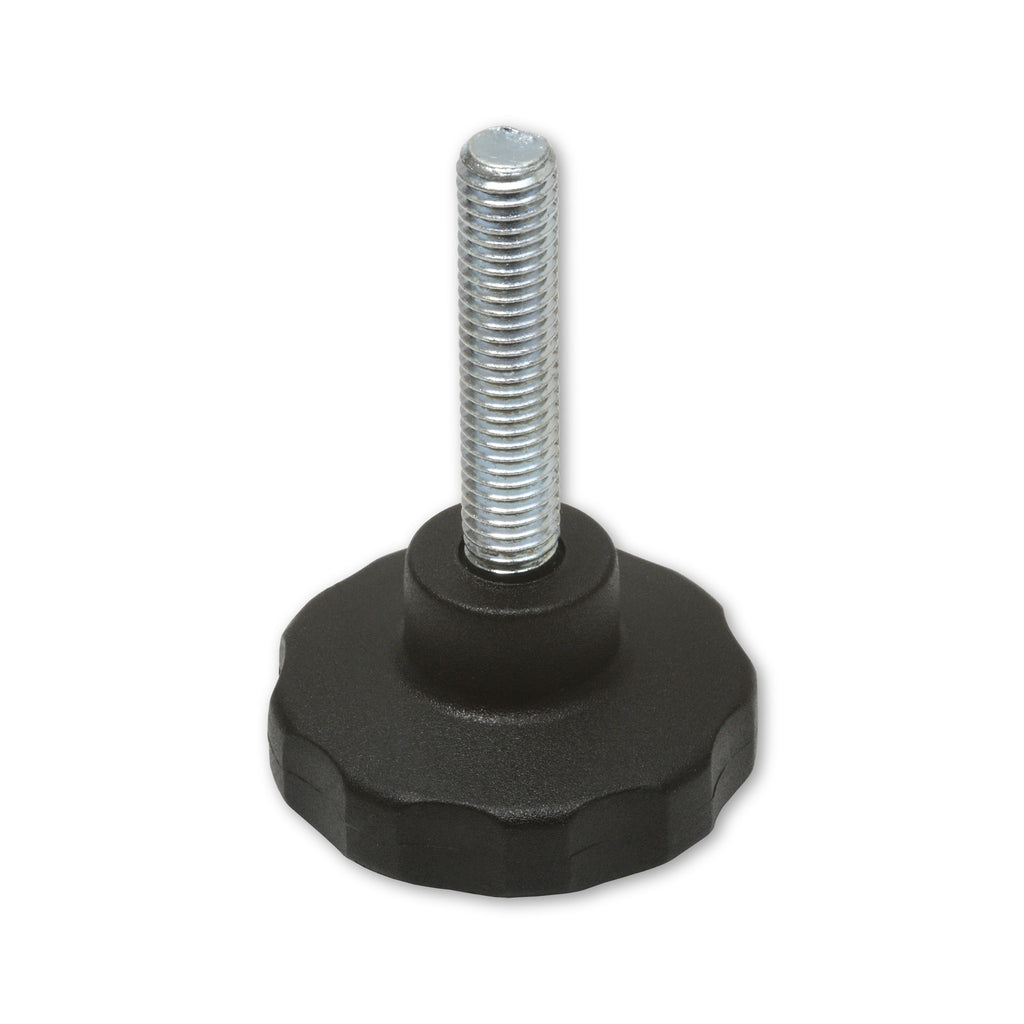

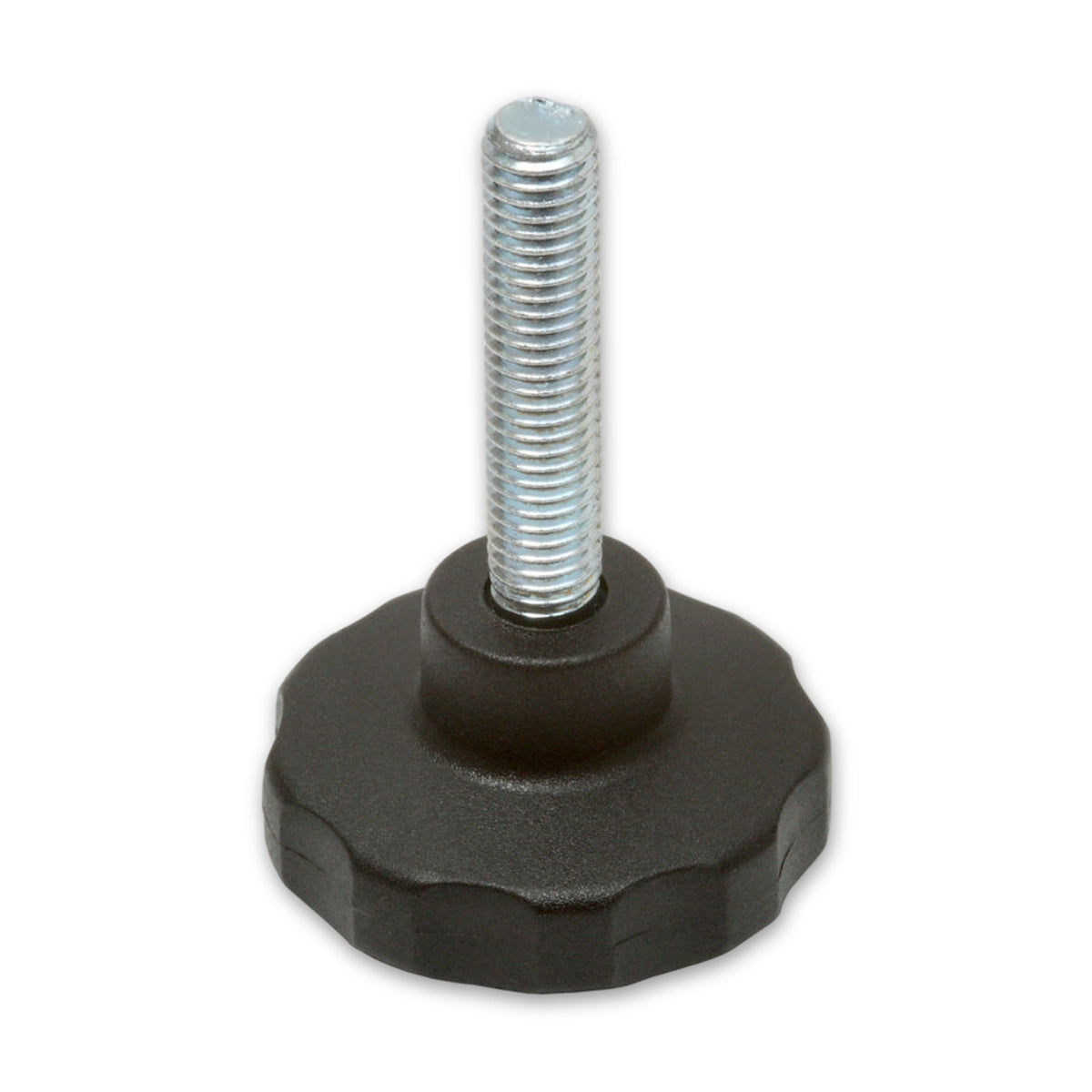

Sterngriffschraube, Stahl verzinkt, Kunststoff schwarz

Spannen und lösen, ohne zum Schlüssel zu greifen

Manche Verschraubungen werden einmal gesetzt und dann vergessen. Diese hier nicht: Sie ist für Elemente gedacht, die regelmäßig oder mehrfach auf und zu geschraubt werden. Statt eines Sechskants sitzt deshalb ein sternförmiger Kunststoffgriff auf dem Gewinde, den die Hand zwischen den Zacken fasst. Zum Spannen und Klemmen kommen Sterngriffe beispielsweise im Maschinenbau, an Werkzeugmaschinen, in der Anlagenindustrie und an Apparaturen der chemischen Industrie zum Einsatz.

Griff und Schraube sind ein Teil

Fachlich wird unterschieden: Der Sterngriff ist zunächst nur der Griffkörper. Erst die Zusammenstellung aus Griffkörper und Schraube heißt Sterngriffschraube, und genau die liegt hier vor. Aufgesetzt oder verstiftet werden muss nichts; gedreht wird am Griff, und der Gewindezapfen dreht mit.

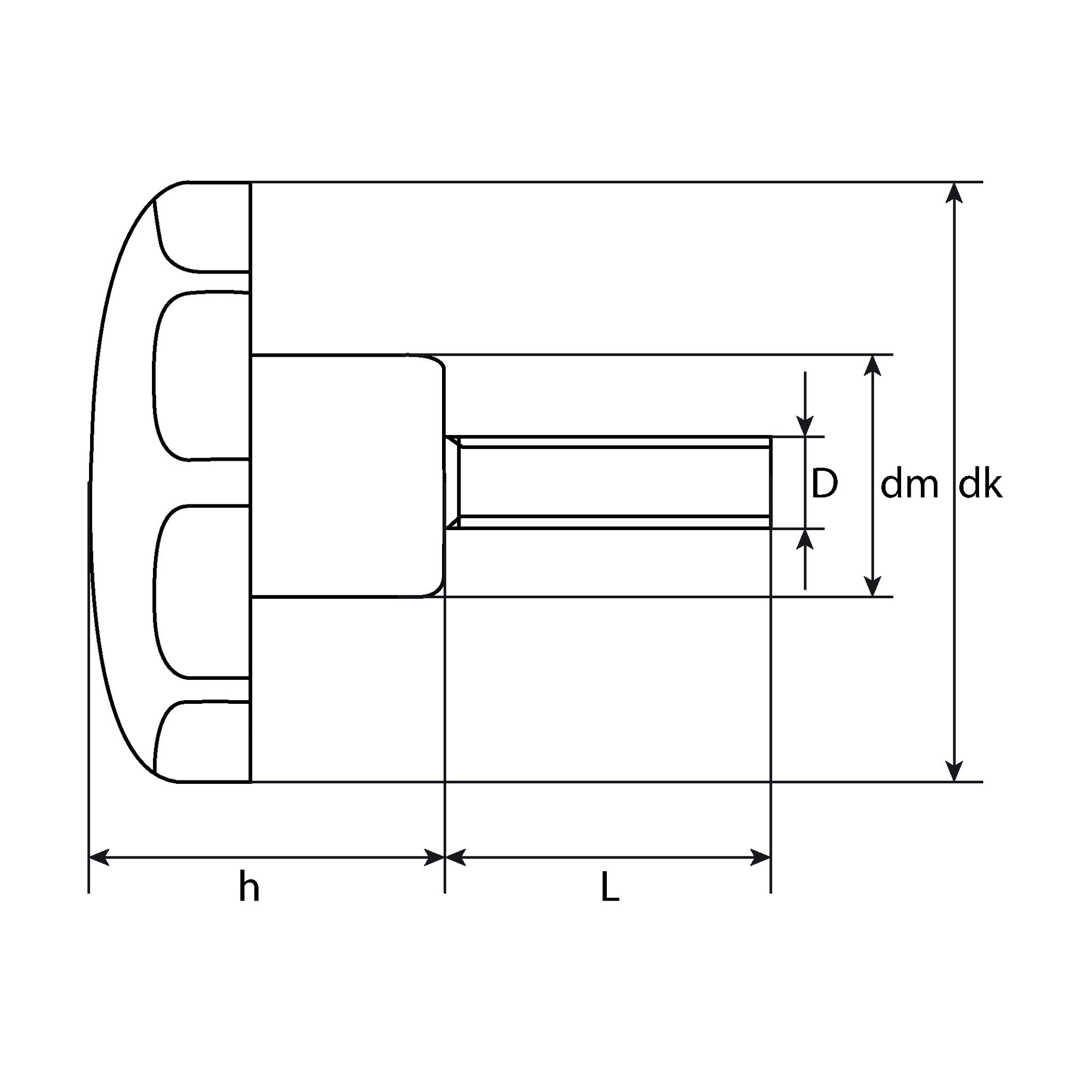

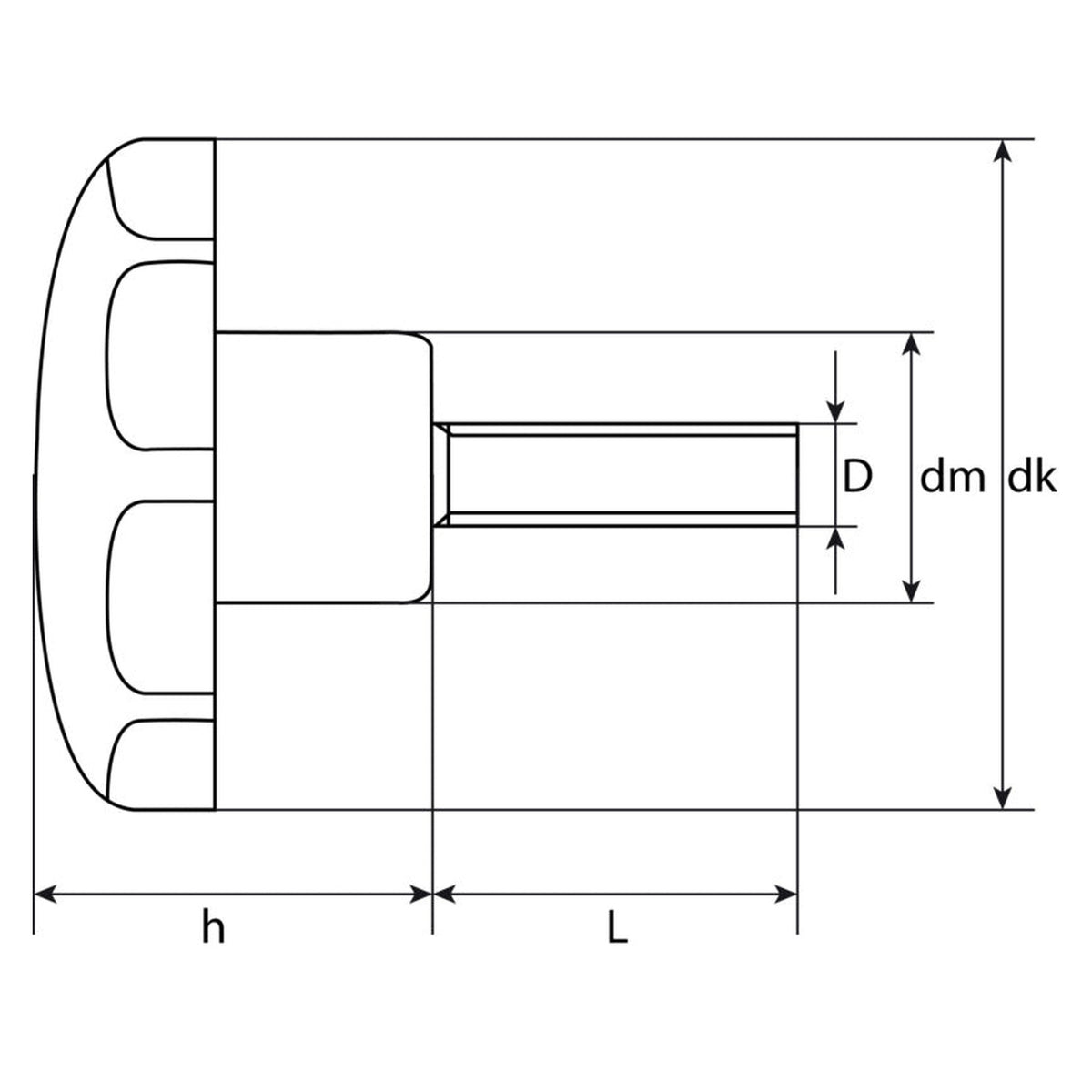

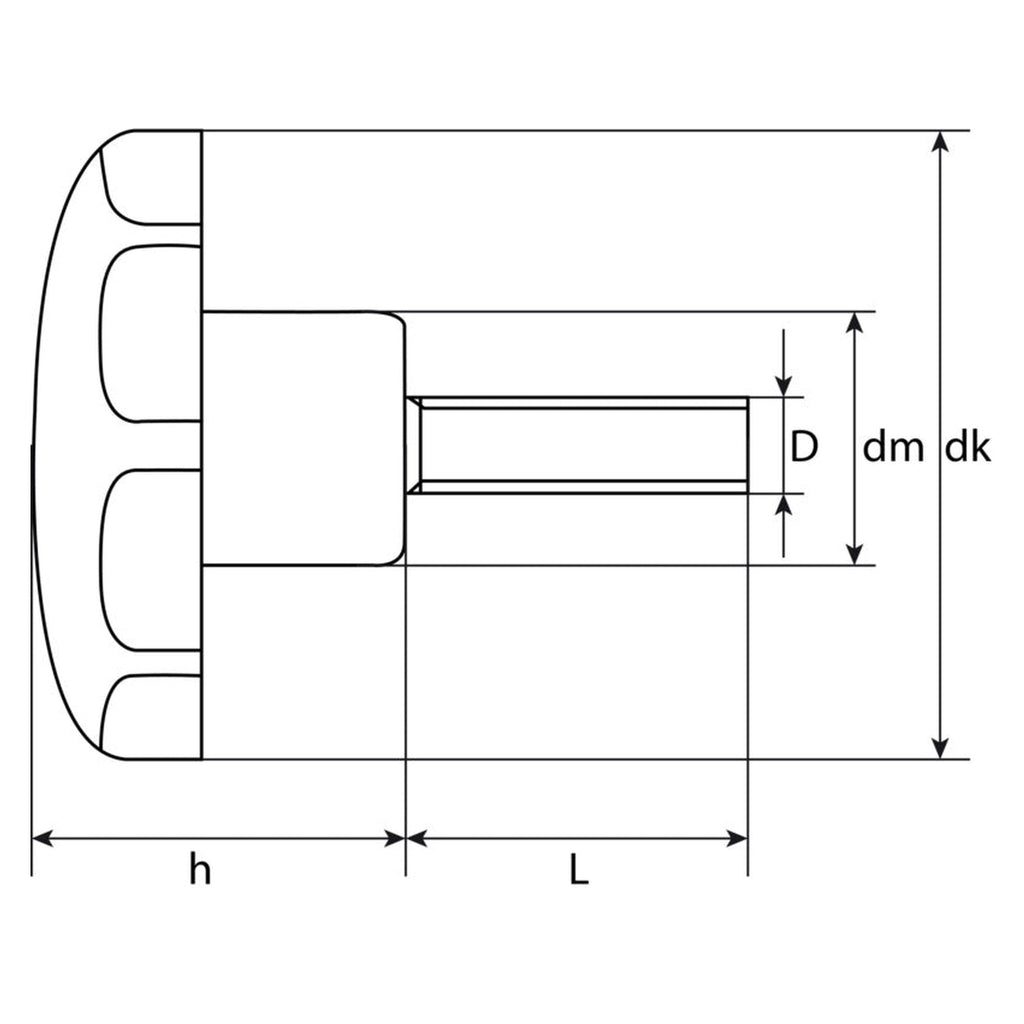

Die drei Abschnitte von oben nach unten

• Kunststoffgriff in Schwarz: Der Griffkörper ist der Teil, den die Hand berührt. Werkstoff und Farbe sind als Kunststoff und Schwarz angegeben.
• Distanzstück: Zwischen Griff und Gewinde liegt ein zylindrischer Abschnitt. Seine Höhe bestimmt, wie weit der Stern über der verschraubten Fläche steht, und damit auch, wie viel Platz die Finger daneben haben.
• Gewindezapfen aus Stahl, verzinkt: Das metrische Gewinde sitzt am Metallteil und wird in das Gegengewinde des Bauteils gedreht.

Häufige Fragen

Wie fest lässt sich eine Sterngriffschraube von Hand anziehen?

Dafür gibt es keine Zahl. Für handbetätigte Schrauben werden weder ein Anzugsmoment noch eine Klemmkraft noch eine Sicherung gegen selbsttätiges Lösen zugesagt. Auch ein Zusammenhang zwischen dem Durchmesser des Sterns und dem von Hand aufbringbaren Moment ist nicht nachgewiesen; ein größerer Griff ist also kein Ersatz für eine gerechnete Verbindung.

Was bedeutet der Zusatz „ähnlich DIN 6336“?

DIN 6336 beschreibt den Sterngriff mit seinen Hauptmaßen, Bauformen und Werkstoffen. „Ähnlich“ heißt, dass sich die Ausführung daran anlehnt, ohne dass die Angabe über den Griffkörper hinaus verallgemeinert wird. Über Tragfähigkeit oder Eignung einer Verbindung sagt eine Normangabe ohnehin nichts aus.

Passt die verzinkte Ausführung in den Feuchtraum oder ins Freie?

Dort sind Verbindungsmittel mit dafür geeignetem Werkstoff oder geeigneter Oberflächenbeschichtung vorgesehen, etwa aus nichtrostendem Stahl oder feuerverzinkt. Die Angabe „verzinkt“ benennt die Oberfläche; eine Schutzdauer oder eine Bewitterungseignung ist damit nicht verbunden.
