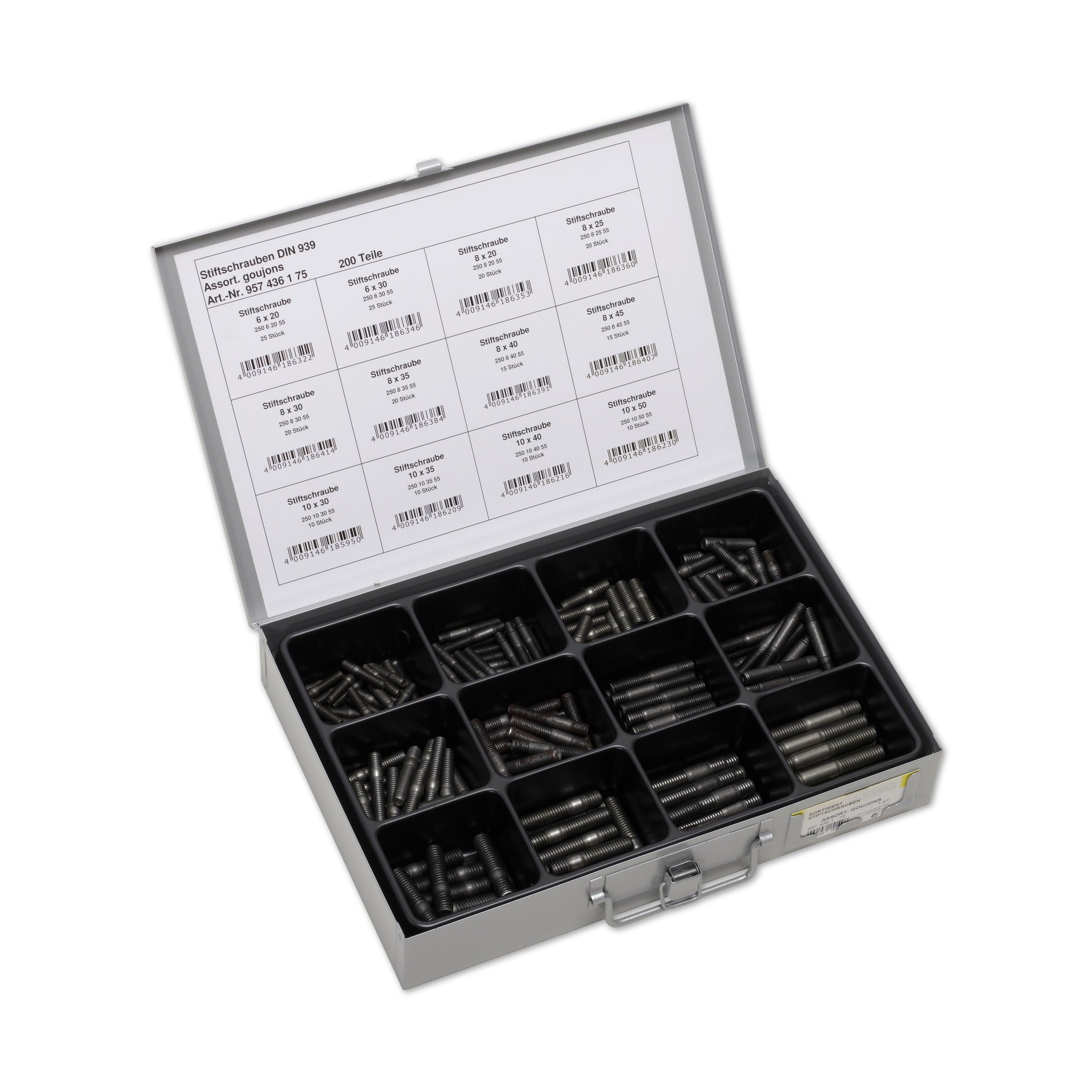

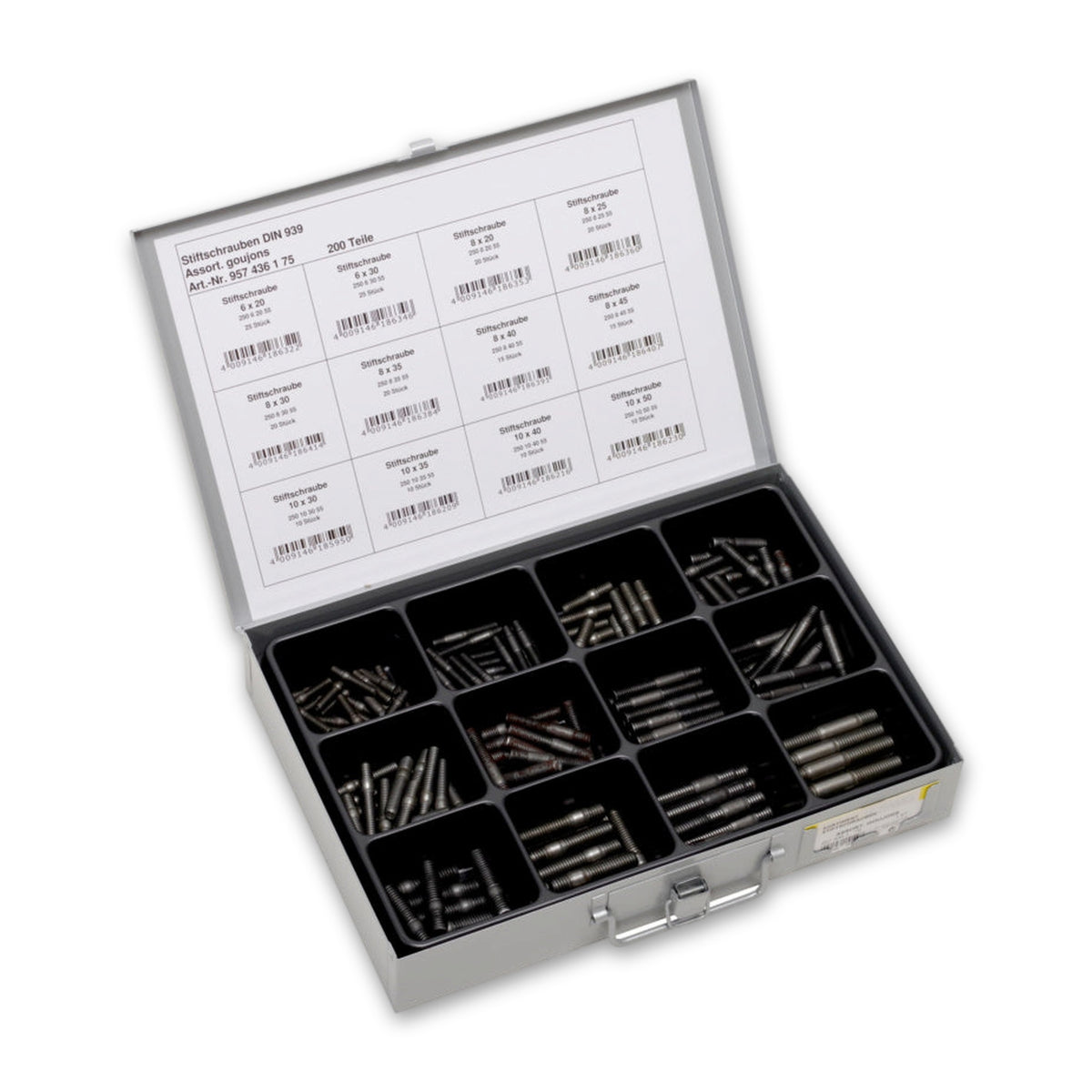

Stiftschrauben-Sortiment, Stahl geschwärzt, DIN 939, 200-teilig

Stiftschrauben sind kopflose Verbindungselemente mit Außengewinde an beiden Enden, gedacht für wieder lösbare Verbindungen. Dieses Sortiment nach DIN 939 enthält 200 Stiftschrauben aus Stahl der Festigkeitsklasse 5.8, blank thermisch geschwärzt, in zwölf Fächern mit den Gewinden M6, M8 und M10 und Längen von 20 bis 50 mm. Das Einschraubende misst bei dieser Norm etwa das 1,25-Fache des Gewindedurchmessers.

Wieder lösbare Verbindungen, bei denen nur die Mutter bewegt wird

Eine Stiftschraube wird mit einem Gewindeende in das Grundbauteil eingedreht und bleibt dort sitzen. Auf das freie Ende kommen das Anbauteil, bei Bedarf eine Scheibe und die Mutter. Beim Öffnen wird nur die Mutter gelöst, das Gewinde im Grundbauteil muss nicht bei jeder Demontage neu belastet werden.

Die Länge wird ohne Einschraubende gemessen

Nach DIN 939 gilt die angegebene Länge ohne das Einschraubende. Für die Planung kommt es zur Länge hinzu, bei M8 sind das rund 10 mm. Wer einen ausgebauten Stift nachmisst, zieht das Einschraubende von der Gesamtlänge ab; sonst fällt der neue Stift um dieses Stück zu lang aus. An der Länge des Einschraubendes unterscheiden sich auch die verwandten Normen: DIN 938 sieht den einfachen, DIN 835 den doppelten und DIN 940 den 2,5-fachen Gewindedurchmesser vor.

Typische Einsätze in Werkstatt und Instandhaltung

Stiftschrauben kommen überall dort zum Einsatz, wo ein Bauteil auf ein anderes montiert und später wieder abgenommen wird, etwa bei Flansch- und Gehäuseverbindungen. Üblich ist das in der Kfz-Werkstatt, im Maschinenbau und in der Instandhaltung, im Metallbau und in der Industriewartung. Das Sortiment führt M6 bis M10 in Längen von 20 bis 50 mm als Werkstattreserve für den Fall, dass eine Stiftschraube ersetzt wird.

Häufige Fragen

Wird die Länge mit oder ohne Einschraubende angegeben?

Ohne das Einschraubende. Die angegebene Länge entspricht ungefähr dem Teil, der nach dem Eindrehen aus dem Bauteil herausragt; das Einschraubende braucht zusätzlich eine passend tiefe Gewindebohrung.

Sind Muttern und Scheiben im Sortiment enthalten?

Nein, die 200 Teile sind ausschließlich Stiftschrauben. Muttern und Scheiben werden separat passend zum Gewinde M6, M8 oder M10 gewählt.

Wie tief muss die Stiftschraube im Bauteil sitzen?

Das Einschraubende wird ganz eingedreht; bei DIN 939 ist seine Länge vorgegeben. Ob sie für den Werkstoff des Bauteils reicht, ist im Einzelfall zu beurteilen. Bauarten mit längerem Einschraubende sind DIN 835 und DIN 940.
