Stockschraube TX 25 mit Holz- und Metallgewinde, Stahl verzinkt

Die schweren Größen dieser Bauart

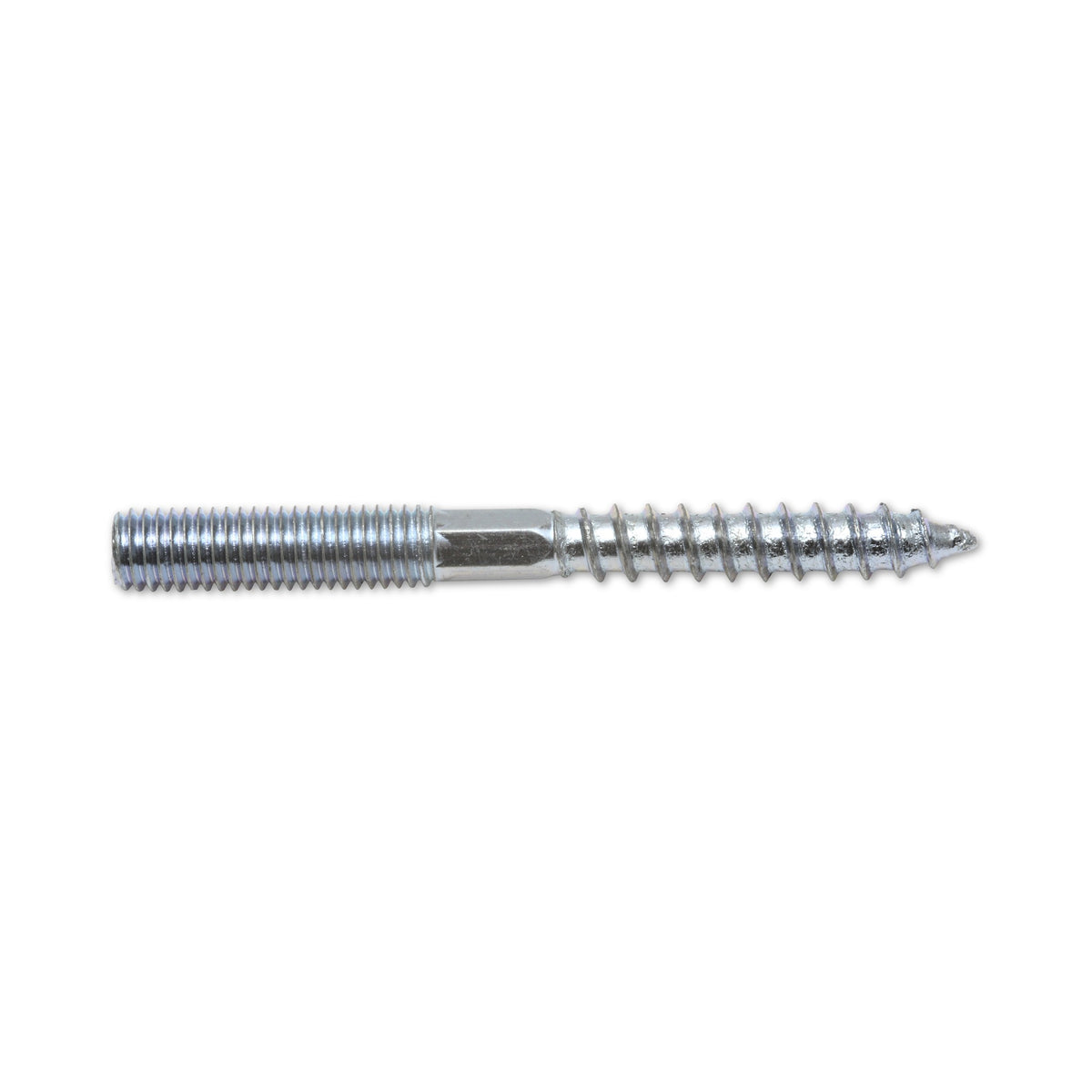

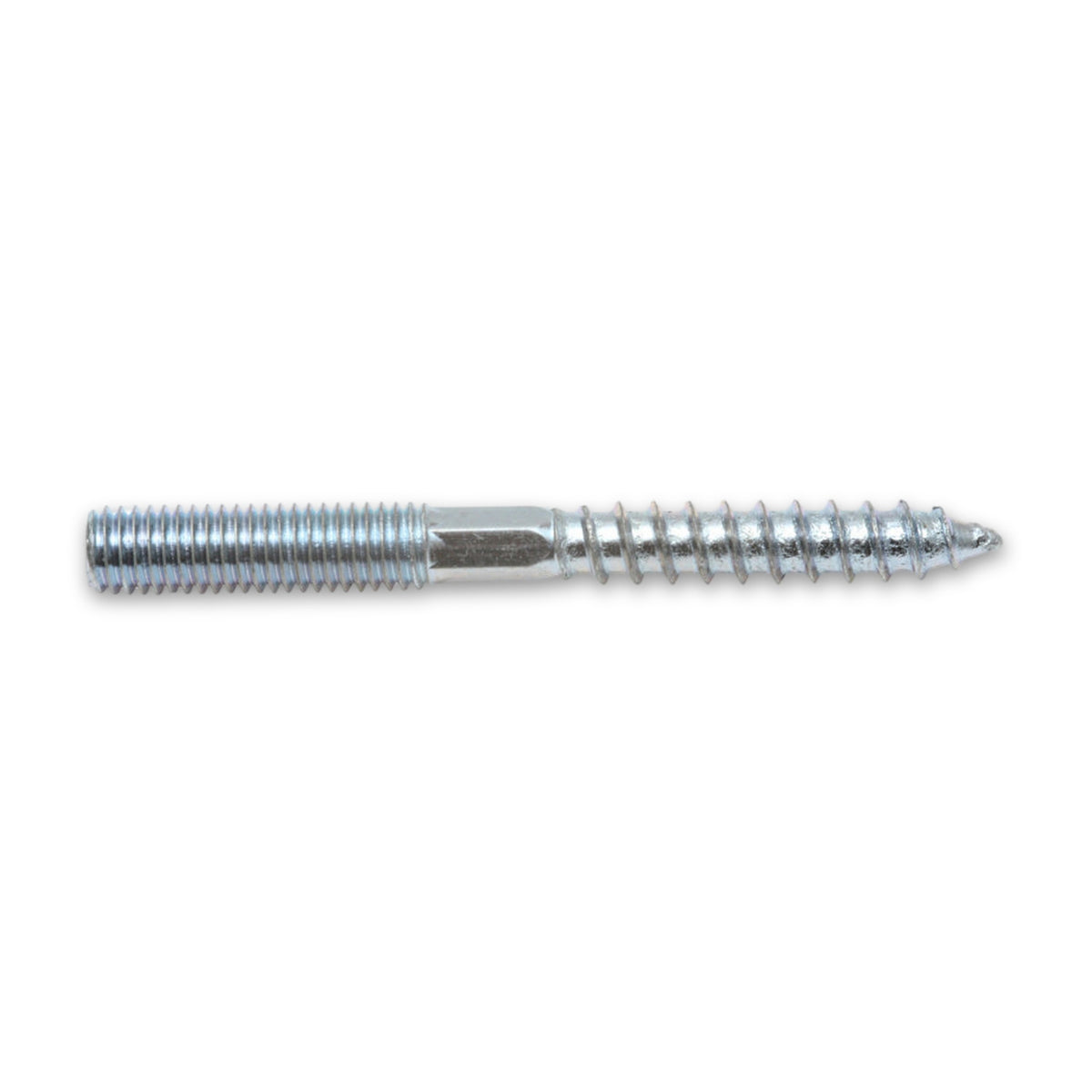

Eine Stockschraube vereint zwei Gewinde auf einem Schaft: ein grobes, das sich im Holz oder im Dübel selbst schneidet, und ein metrisches, auf das die Mutter kommt. Diese Reihe führt die kräftigen Maße, 8 mm und 10 mm Nenndurchmesser bei Längen von 60 mm bis 180 mm. In dieser Klasse werden zum Beispiel keramische Waschbecken befestigt, die in Mauerwerk, Beton oder massivem Holz sitzen. Der Gegenstand wird dabei auf die bereits eingedrehte Schraube geschoben und ist seitlich gehalten, bevor die Mutter ihn festzieht.

Zwei Angriffspunkte für das Eindrehen

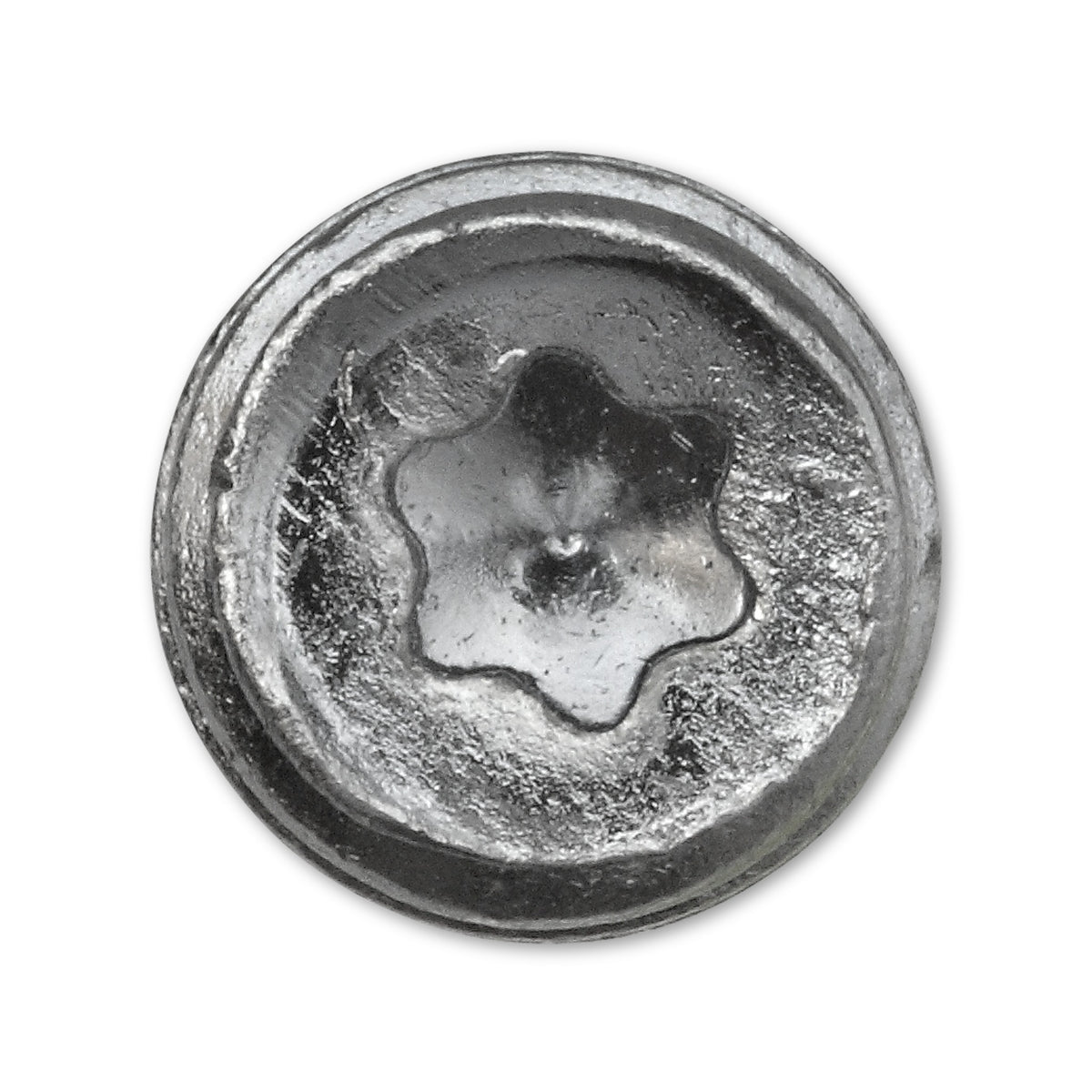

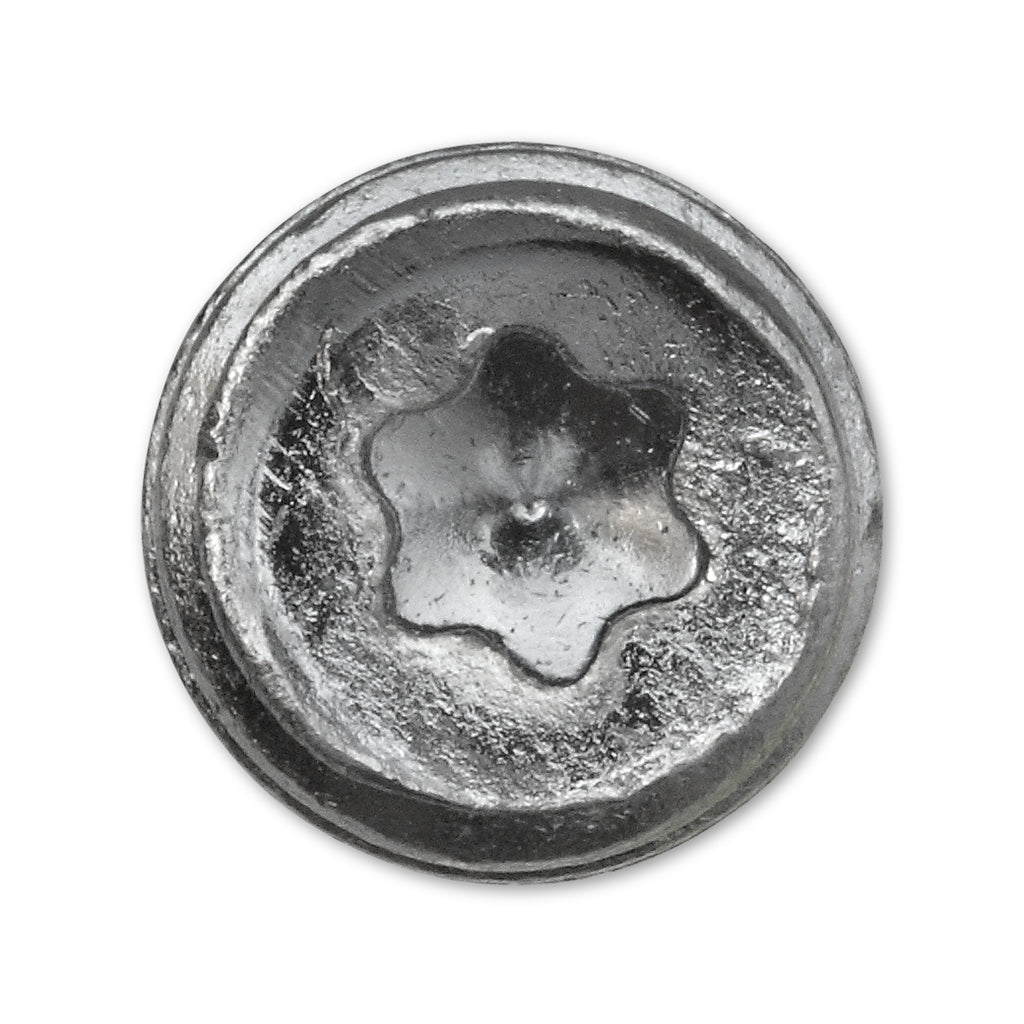

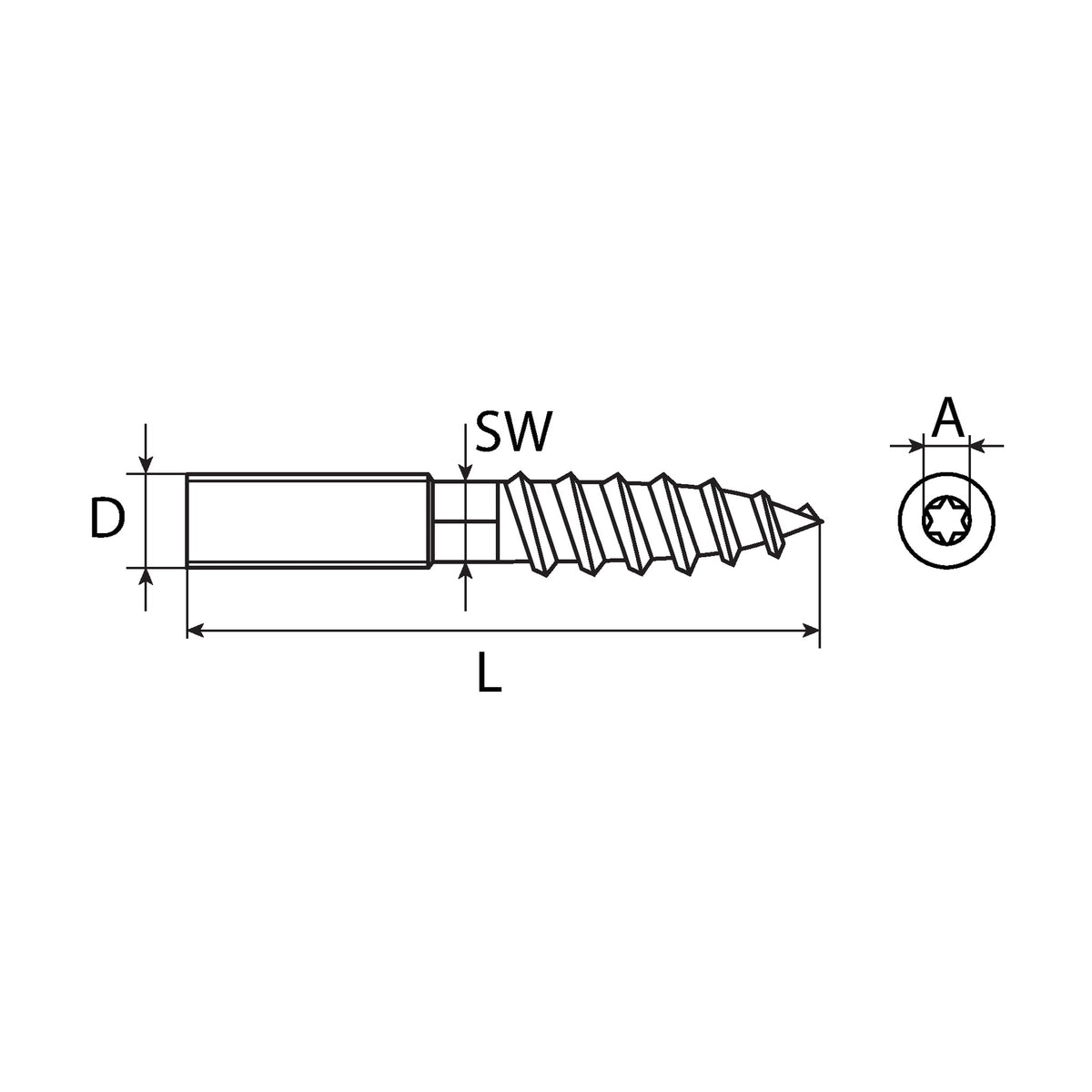

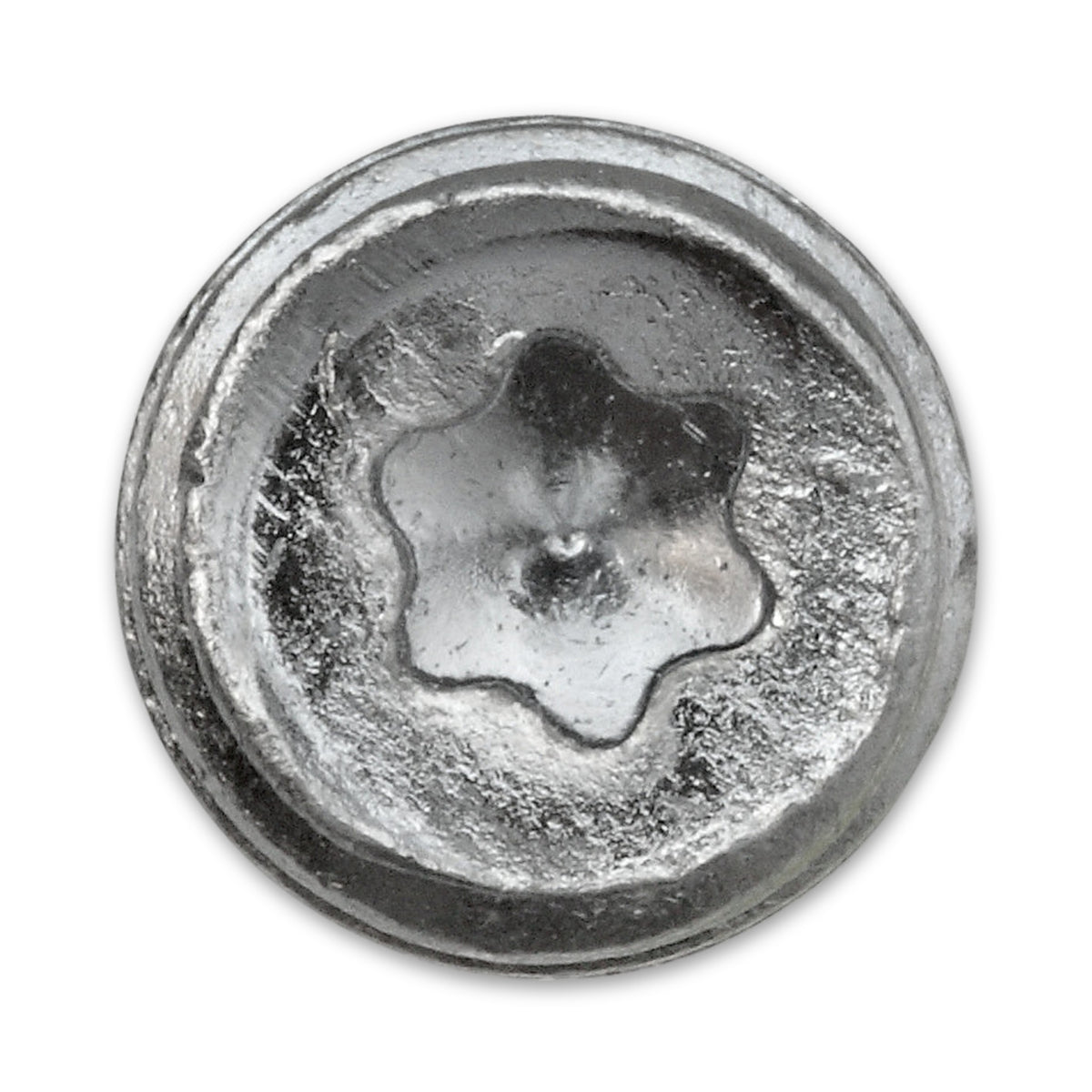

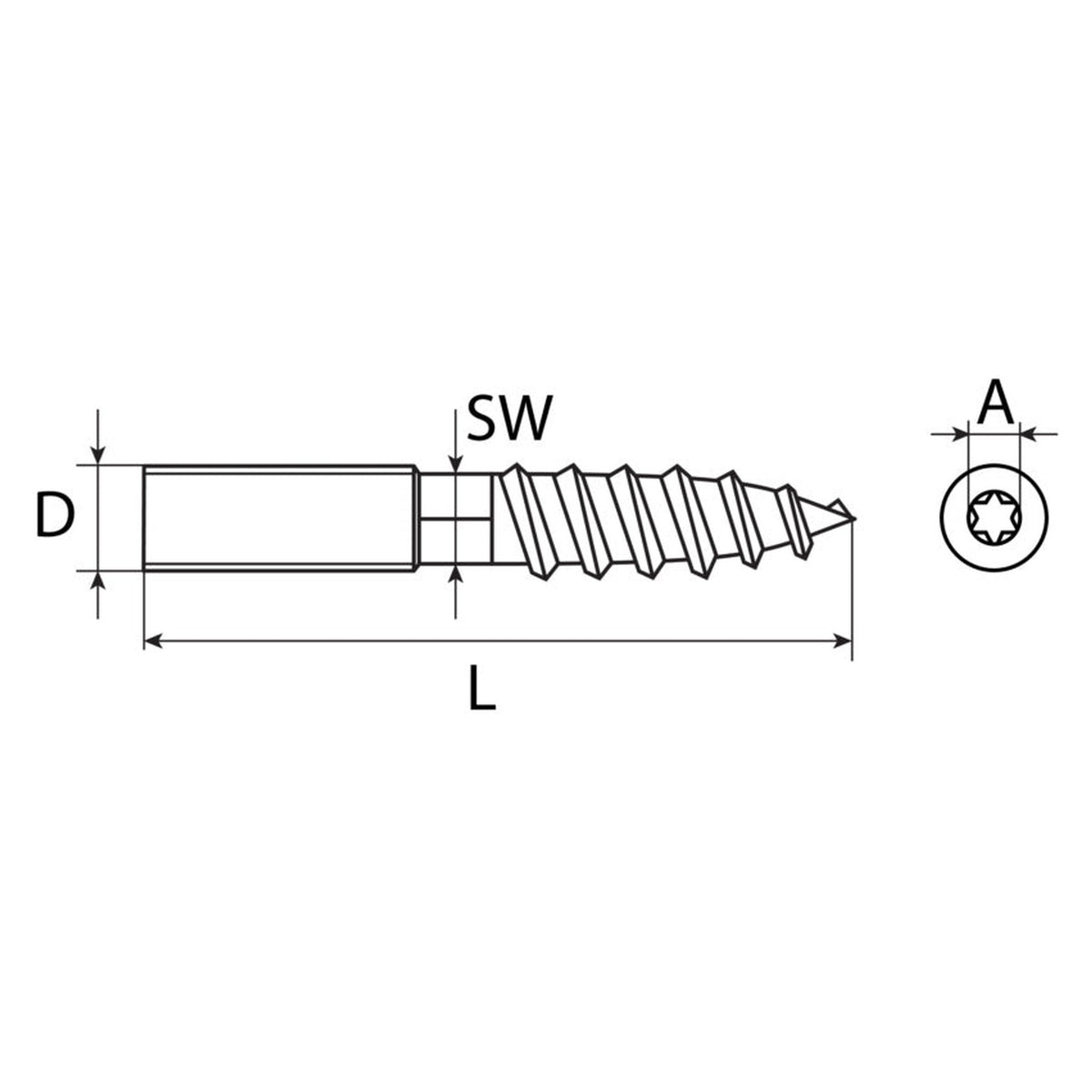

Je dicker das grobe Gewinde, desto mehr Widerstand baut sich beim Eindrehen auf. Diese Ausführung bietet dafür zwei Wege an: den Innensechsrund am äußeren Ende des metrischen Teils und die Schlüsselfläche mit 6 mm bei der 8er und 8 mm bei der 10er Reihe, an der ein Maulschlüssel fasst. Der Umweg über zwei gekonterte Muttern, sonst bei dieser Bauart üblich, entfällt damit.

Was die Länge mit den Gewinden macht

• Holzgewinde 30 bis 60 mm: Bei der 10er Reihe endet dieser Abschnitt bei 60 mm. Ab 120 mm Gesamtlänge wächst also nur noch das metrische Ende, und die Schraube geht nicht tiefer in den Untergrund, sondern steht weiter heraus.
• Metrisches Gewinde 20 bis 50 mm: Dieser Abschnitt trägt Bauteil und Mutter. Wie dick das Bauteil sein darf, entscheidet sich hier und nicht an der Nennlänge.
• Grobes Gewinde knapp unter dem metrischen Maß: Der Holzgewindeteil misst 7,1 mm bei M8 und 9,1 mm bei M10. Der dickere Teil der Schraube liegt bei dieser Reihe also außen, wo die Mutter läuft.

Häufige Fragen

Was muss neben der Schraube noch her?

Am metrischen Ende schließt eine Mutter die Verbindung, dazu kommt eine Scheibe, wenn das Bauteil eine braucht. Beide richten sich nach M8 oder M10 und gehören nicht zum Lieferumfang. In Mauerwerk, Naturstein oder Beton kommt ein Dübel davor: ein eigenes Bauteil, dessen Angaben sagen, für welchen Baustoff er vorgesehen ist und mit welchen Schrauben er zusammenarbeitet.

Taugt die 180er für eine Markise oder ein Geländer?

An der Länge liegt es nicht: Für Befestigungen mit Nachweispflicht ist diese Reihe nicht bestimmt. Absturzsicherungen, Anschlagpunkte persönlicher Schutzausrüstung, Geländer und Umwehrungen, Lasten über Kopf, Photovoltaik- und Markisenbefestigungen sowie dynamisch beanspruchte Verbindungen bleiben außen vor, und Werte zu Auszug, Zug- und Querlast, Anziehdrehmoment, Einschraubtiefe oder Festigkeitsklasse gehören nicht zu den Angaben dieser Bauart.
