Stockschraube TX, Stahl verzinkt, 6 × 60 mm

Ein Ende greift im Holz, das andere nimmt die Mutter auf

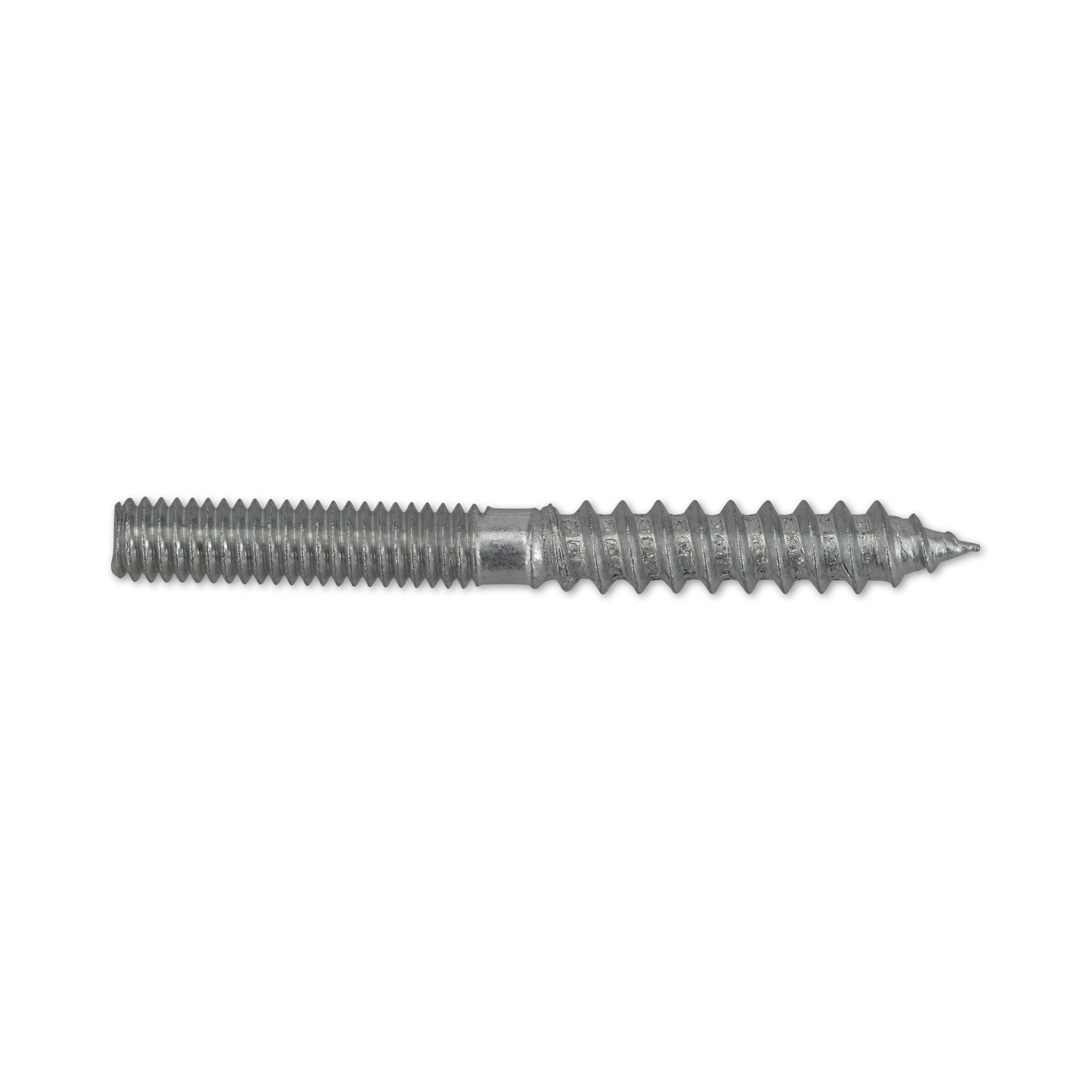

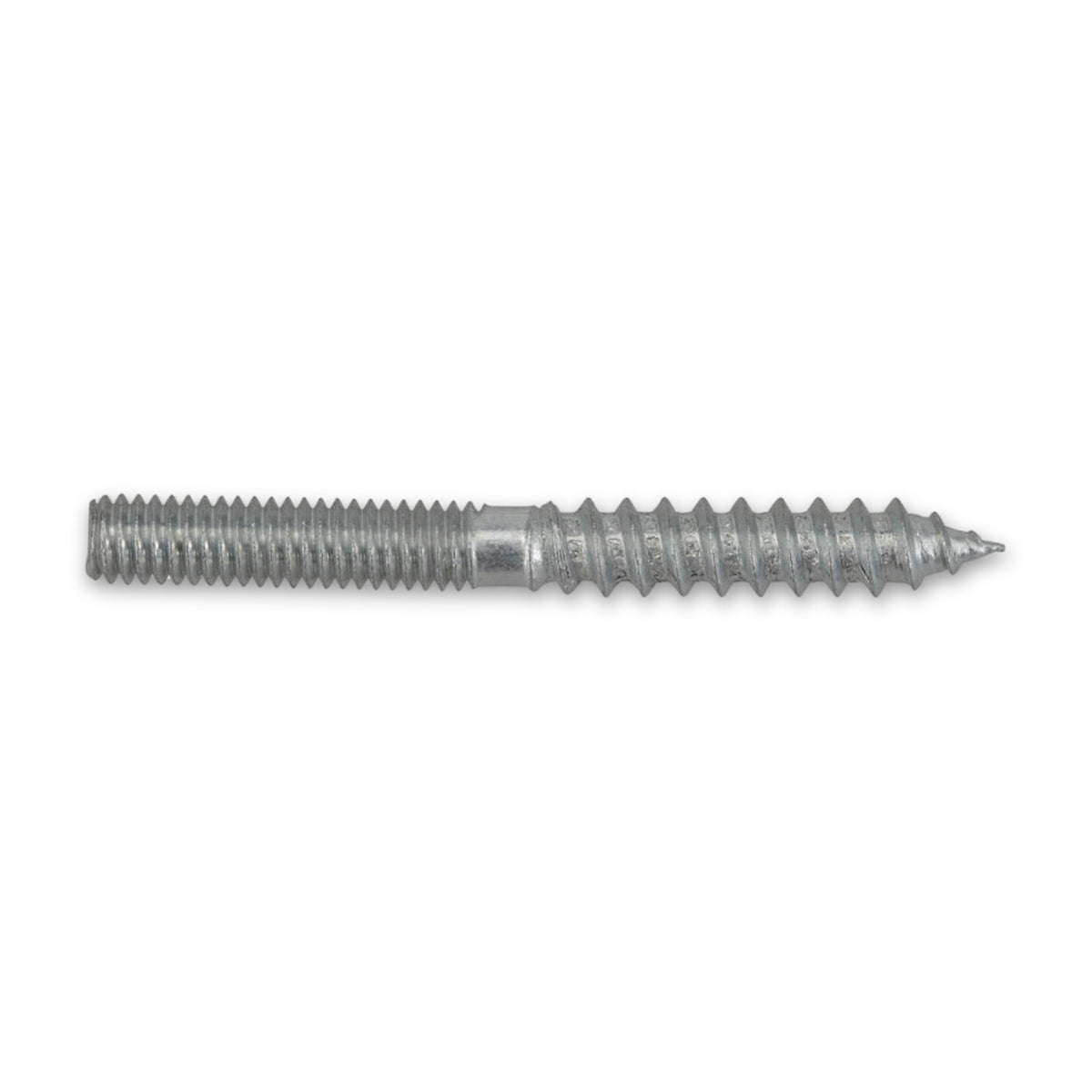

Manche Verbindung braucht beides: ein grobes Gewinde, das sich im Holz oder im Dübel selbst schneidet, und ein feines, auf das eine Mutter passt. Die Stockschraube trägt beide an einem Schaft. Zuerst wird das grobe Ende eingedreht, dann kommt der Gegenstand darüber, und die Mutter schließt die Verbindung. Ein unhandliches Teil ist dabei schon seitlich gehalten, sobald es aufgeschoben ist. Soll es später wieder herunter, reicht das Lösen der Mutter; das schwergängige Gewinde im Holz bleibt sitzen.

Zwei Gewinde, zwei getrennte Maßangaben

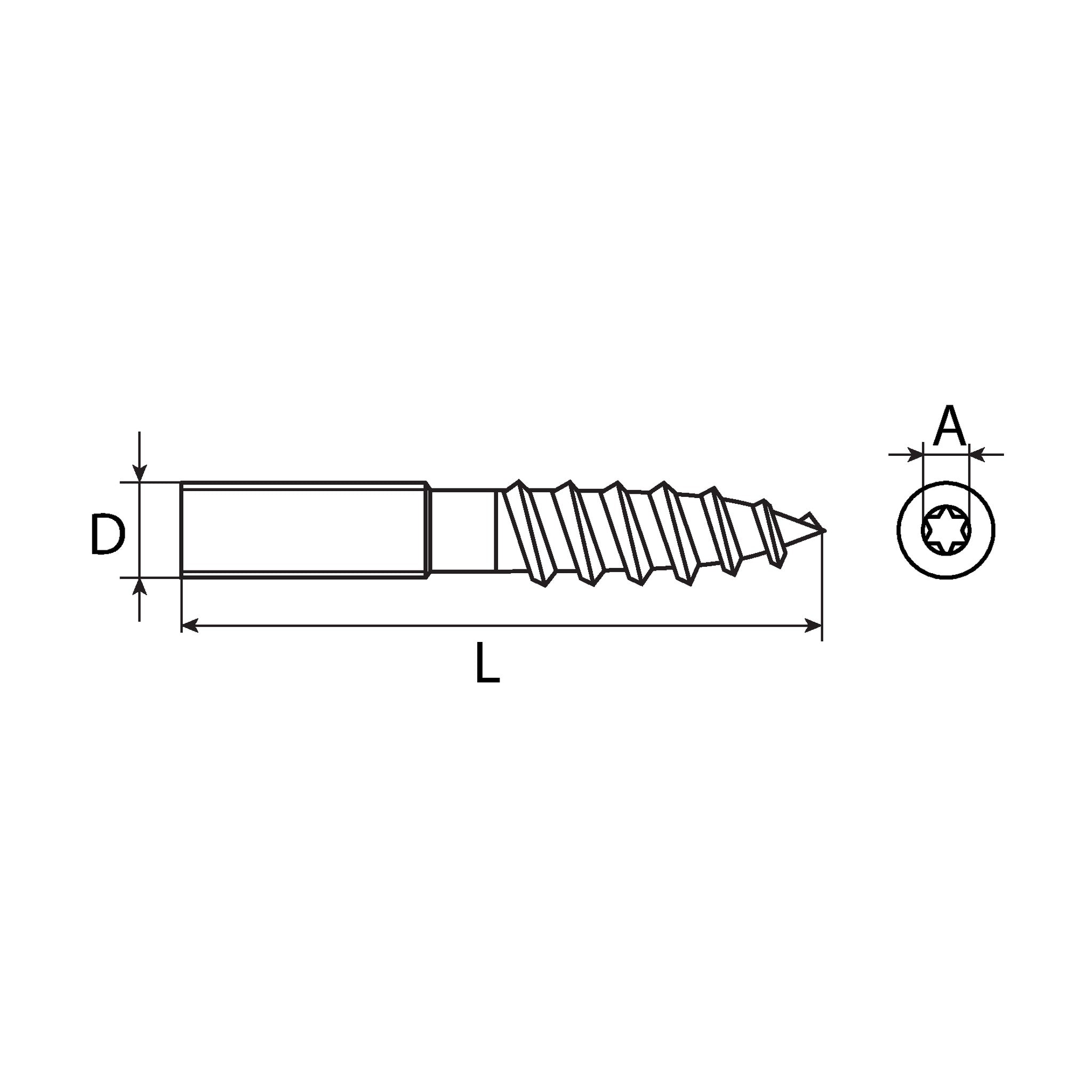

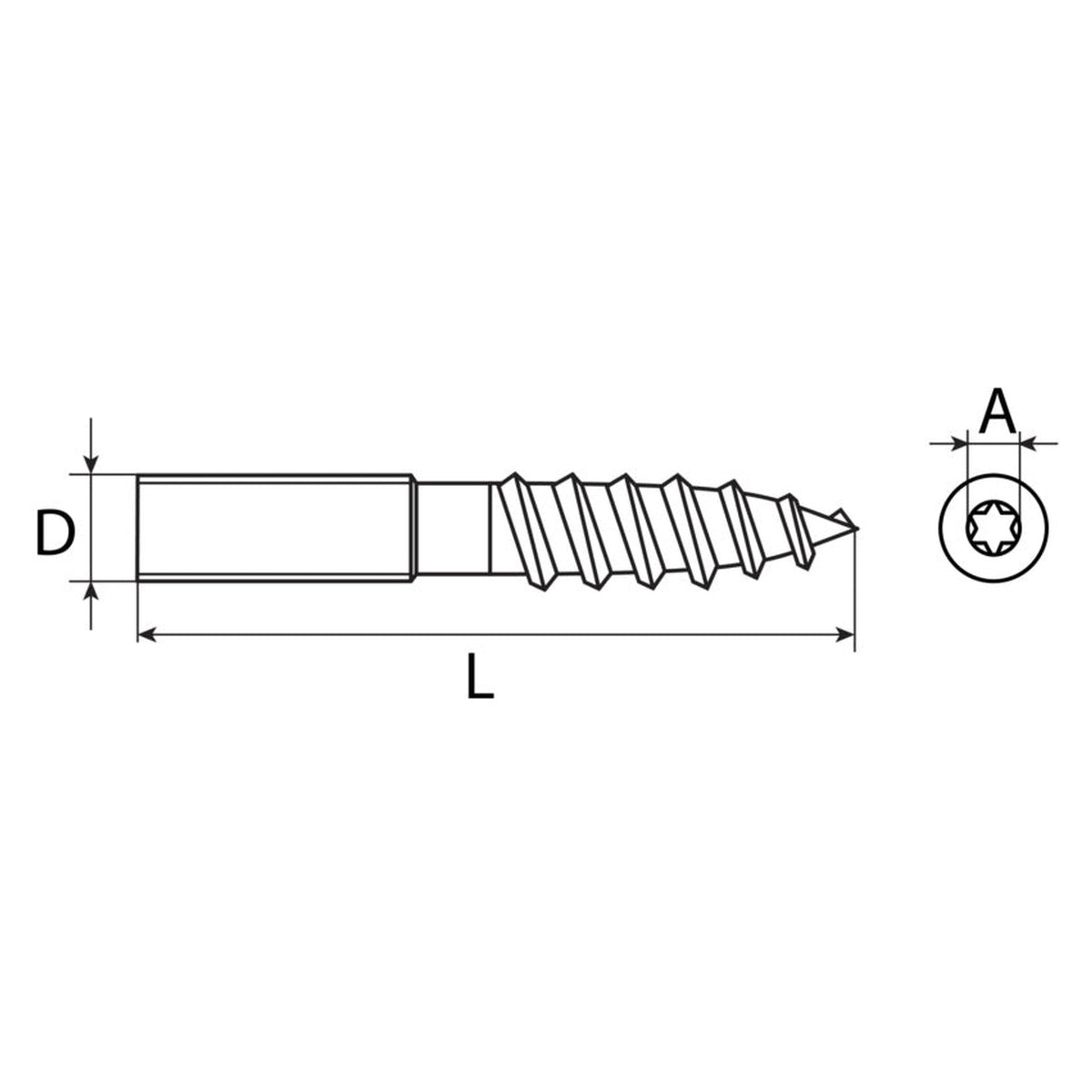

Länge und Durchmesser sind für jeden der beiden Abschnitte eigens geführt und nicht auseinander abzuleiten. Bei dieser Größe fällt das grobe Gewinde länger aus als das metrische. Eingedreht wird über den Innensechsrund; bei Ausführungen mit einem solchen Antrieb sitzt er am äußeren Ende des Maschinengewindes, also dort, wo später die Mutter läuft. In Mauerwerk, Naturstein oder Beton geht die Schraube nicht unmittelbar: Dort gehört ein Dübel davor, der ein eigenes Bauteil mit eigenen Angaben ist.

Was die beiden Gewindeabschnitte bestimmen

• Grobes Gewinde: Seine Länge bestimmt, wie viel Gewinde im Holz oder im Dübel ankommt. Es schneidet sich sein Gegengewinde selbst.
• Metrisches Gewinde M6: Dieser Abschnitt trägt das Bauteil und die Mutter. Nach der Regelgewindegröße richtet sich auch, welche Mutter dazu gehört.

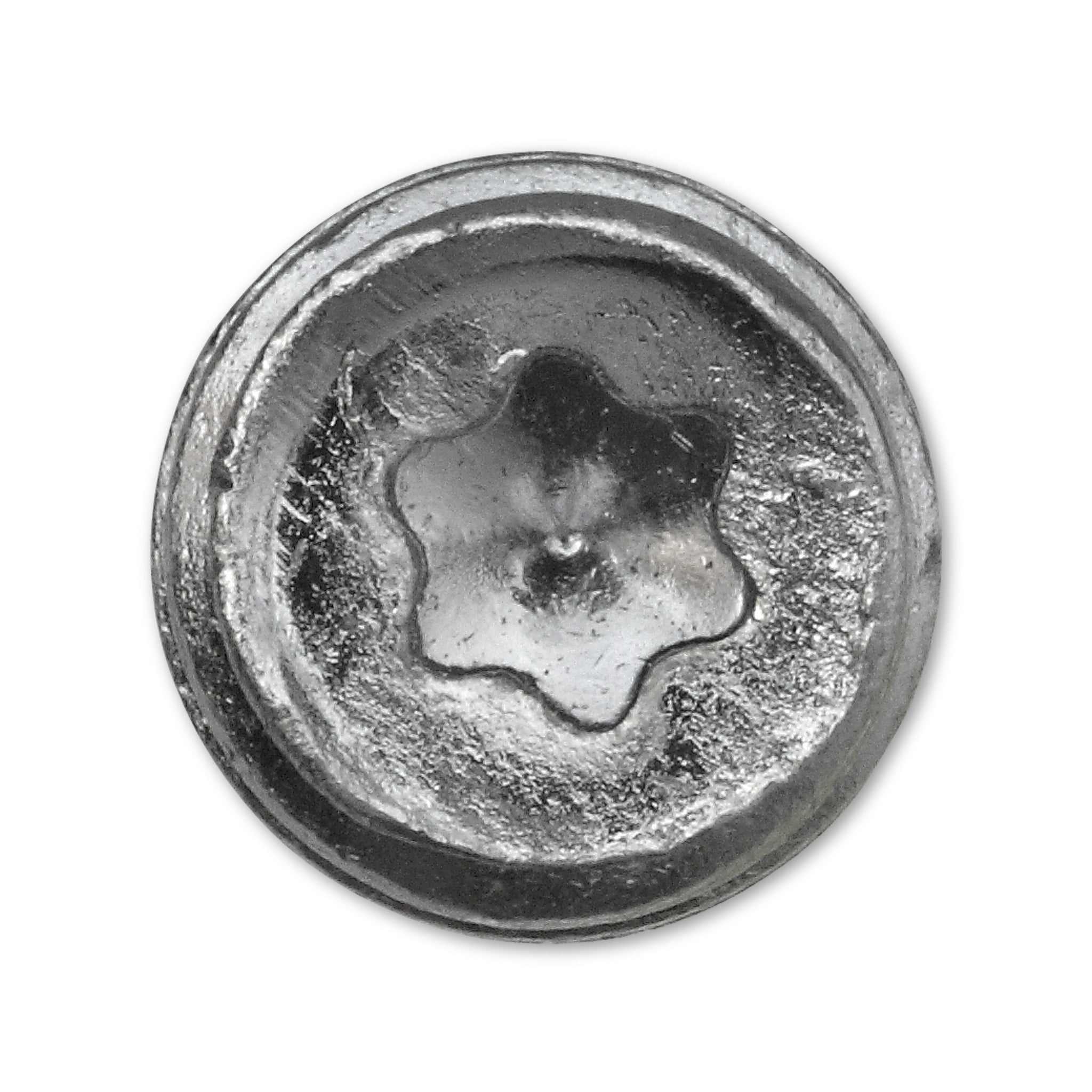

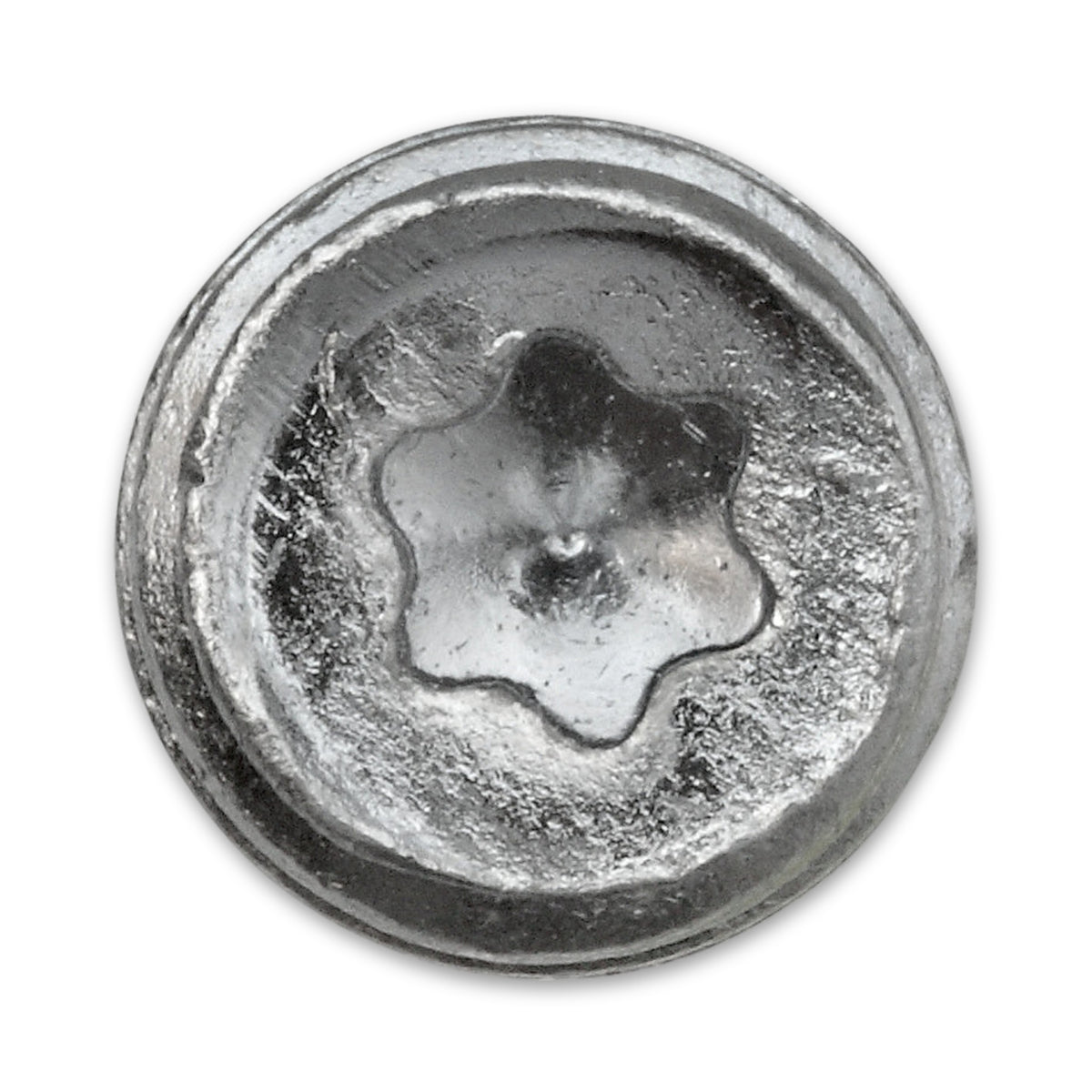

• Innensechsrund TX15: Mit dem Antrieb entfällt der Umweg über zwei gekonterte Muttern auf dem metrischen Teil. Ein Bit dieser Größe gehört also zur Montage.
• Verzinkte Oberfläche: Für Feuchträume und den Einsatz im Freien wird auf geeignete Werkstoffe oder Oberflächenbeschichtungen verwiesen, etwa auf nichtrostende Stähle oder feuerverzinkte Verbindungsmittel. Die verzinkte Ausführung ist dafür nicht ausgewiesen.

Häufige Fragen

Gehört eine Mutter dazu?

Zu den Ausführungen dieser Reihe gehört keine. Geschlossen wird die Verbindung auf dem metrischen Gewinde, die Mutter wird also nach dessen Größe eigens gewählt, ebenso wie eine Scheibe, wenn das Bauteil eine braucht.

Welcher Dübel passt dazu?

Das entscheidet der Untergrund, und die Antwort steht beim Dübel: Seine Angaben sagen, für welchen Baustoff er vorgesehen ist und mit welchen Schrauben er zusammenarbeitet. Eine Empfehlung dazu gehört nicht zu dieser Schraube.

Hält die Schraube eine Markise, ein Geländer oder einen Anschlagpunkt?

Nein. Für nachweispflichtige Befestigungen ist diese Reihe nicht bestimmt, also weder für Absturzsicherungen und Anschlagpunkte persönlicher Schutzausrüstung noch für Geländer, Umwehrungen, Lasten über Kopf, Photovoltaik- und Markisenbefestigungen oder dynamisch beanspruchte Verbindungen. Werte zu Auszug, Zug- und Querlast, Anzugsdrehmoment, Einschraubtiefe oder Festigkeitsklasse gehören nicht zu ihren Angaben.
