Stoppmutter Sechskant, Stahl verzinkt, DIN 985

Die Stoppmutter nach DIN 985 ist eine niedrige Sechskantmutter aus Stahl, verzinkt, mit Polyamidring über dem Gewinde. Der Ring erschwert das vollständige Losdrehen der Verbindung. Zur Auswahl gehören Gewindegröße, Steigung (Regel- oder Feingewinde) und Schlüsselweite.

Der Polyamidring bremst die Mutter auf dem Bolzen

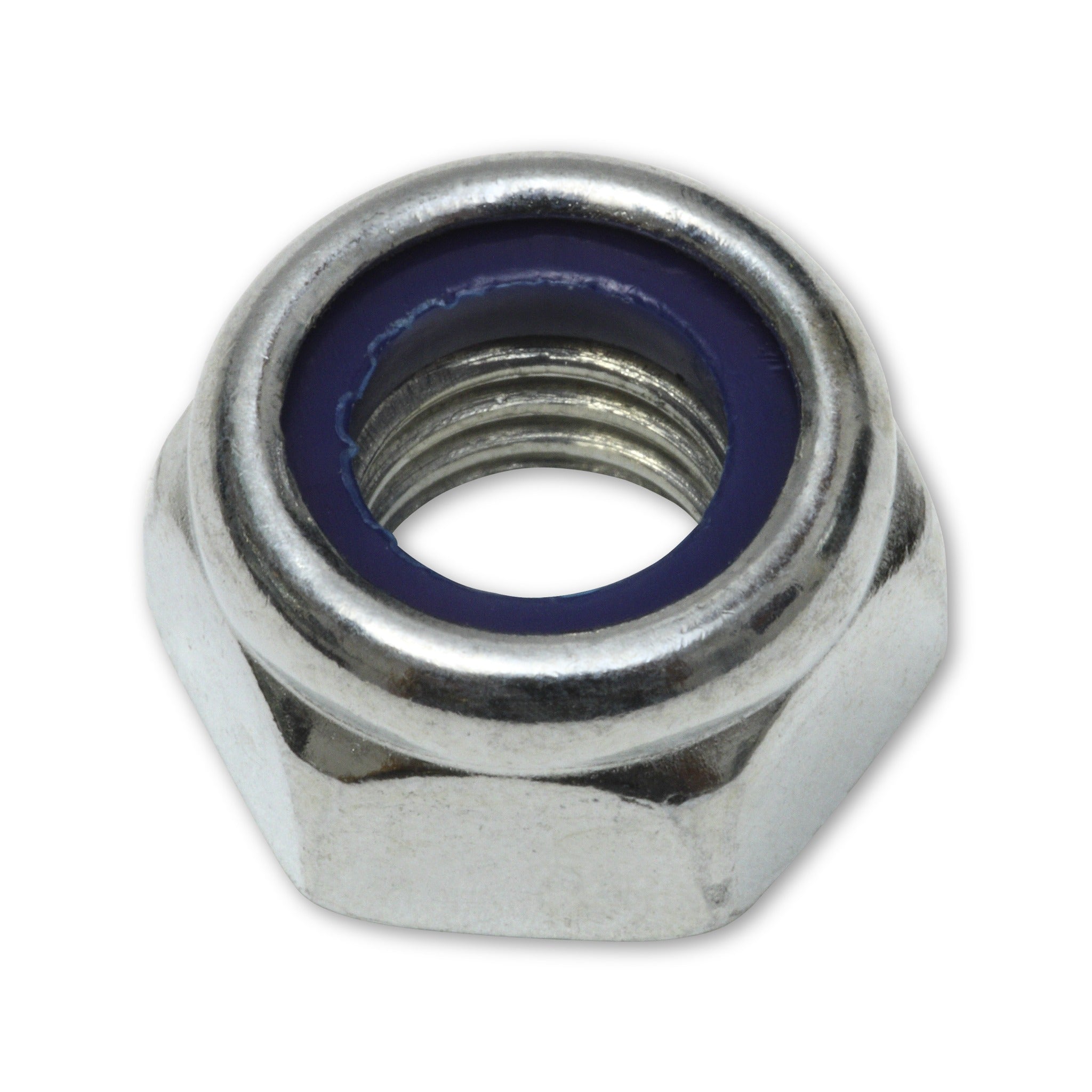

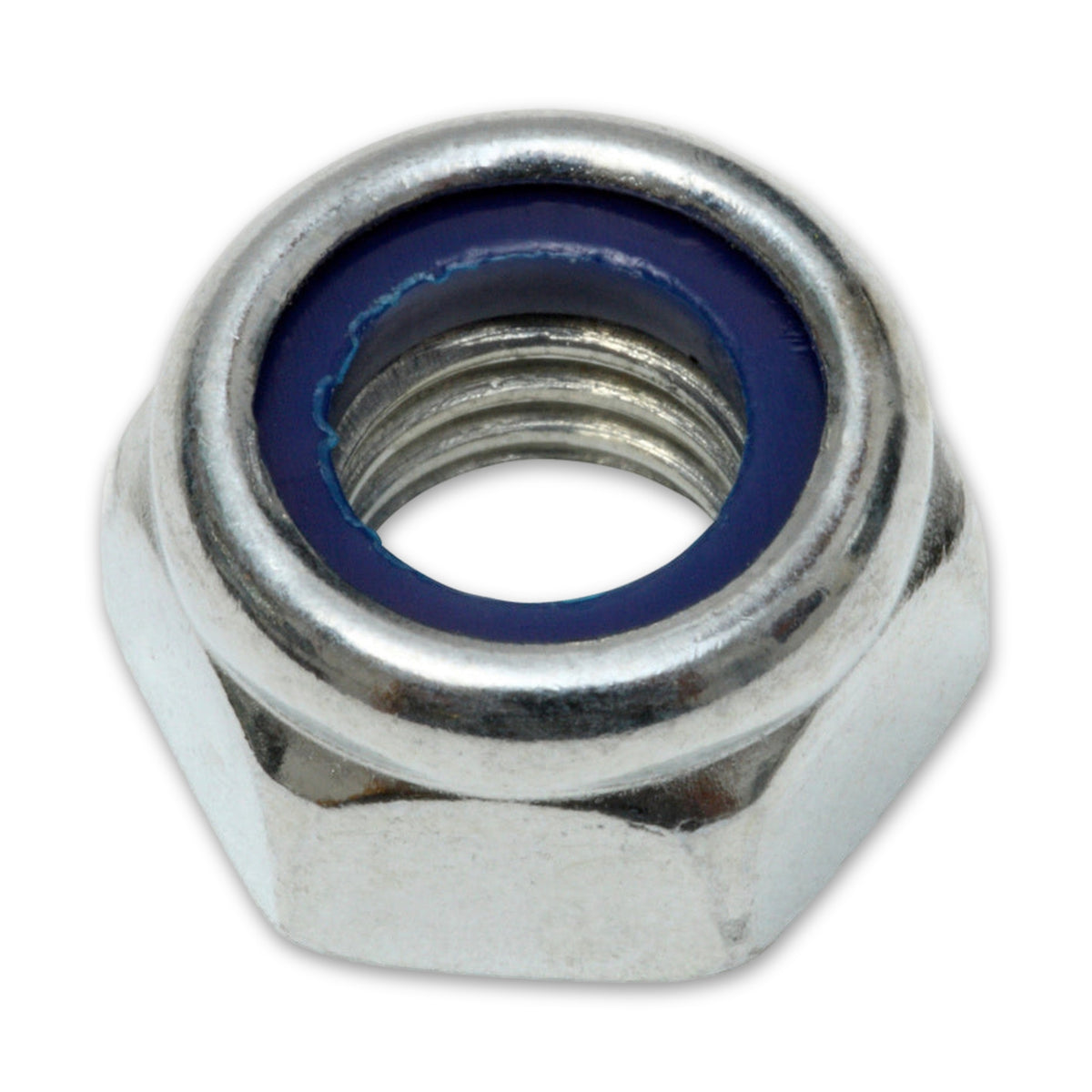

Über dem Metallgewinde sitzt ein Ring aus Polyamid. Beim Aufschrauben verformt er sich und verspannt sich mit dem Bolzengewinde. Der Reibungsschluss hält die Mutter auf dem Bolzen, mit dem Schlüssel lässt sie sich trotzdem lösen.

Einbau: metallische Seite voran, Ring nach außen

Die Mutter wird mit der metallischen Seite voran aufgeschraubt, der Ring liegt der Auflagefläche abgewandt. Der Bolzen muss so weit überstehen, dass sein Gewinde vollständig durch den Ring greift.

Gewinde, Steigung und Schlüsselweite bestimmen die Auswahl

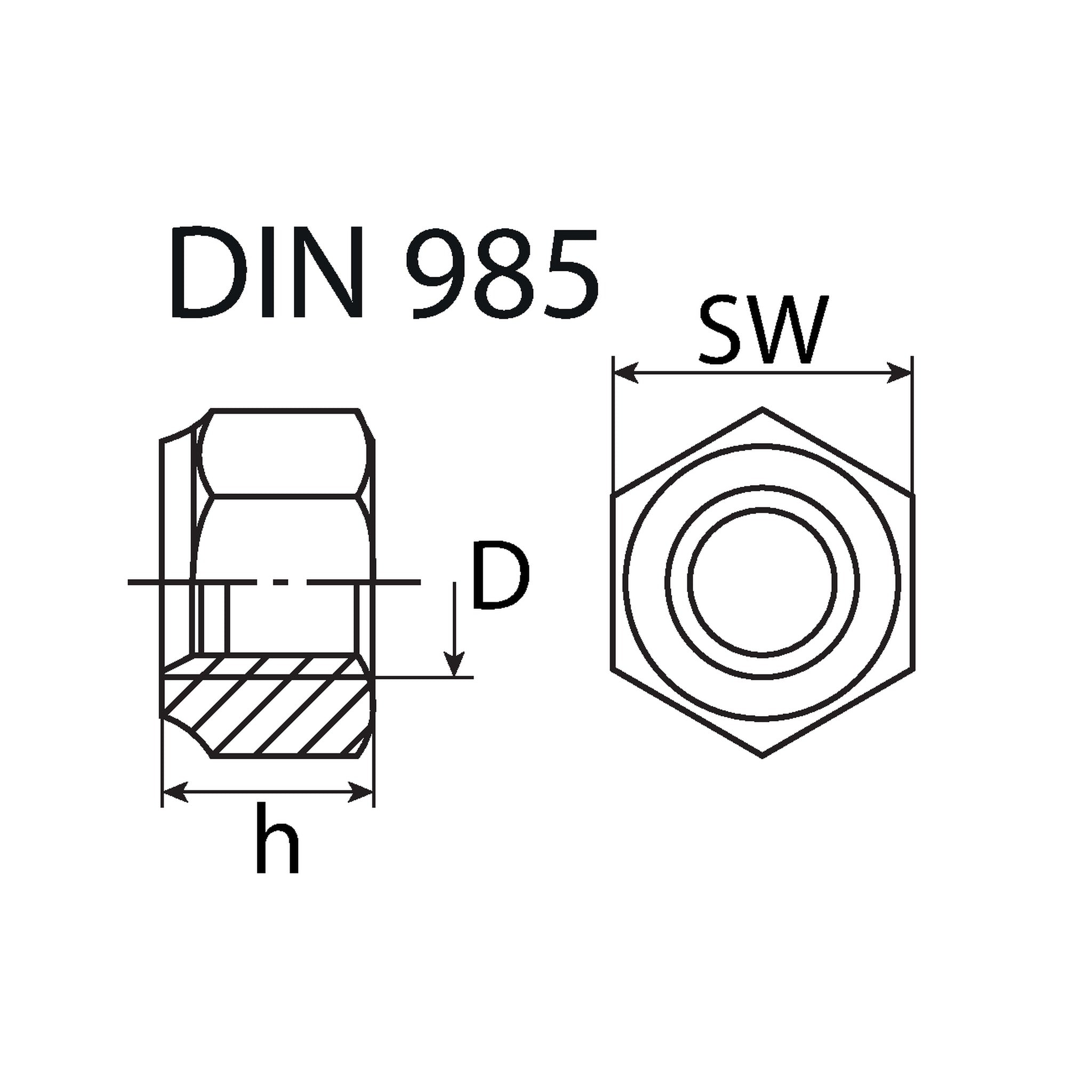

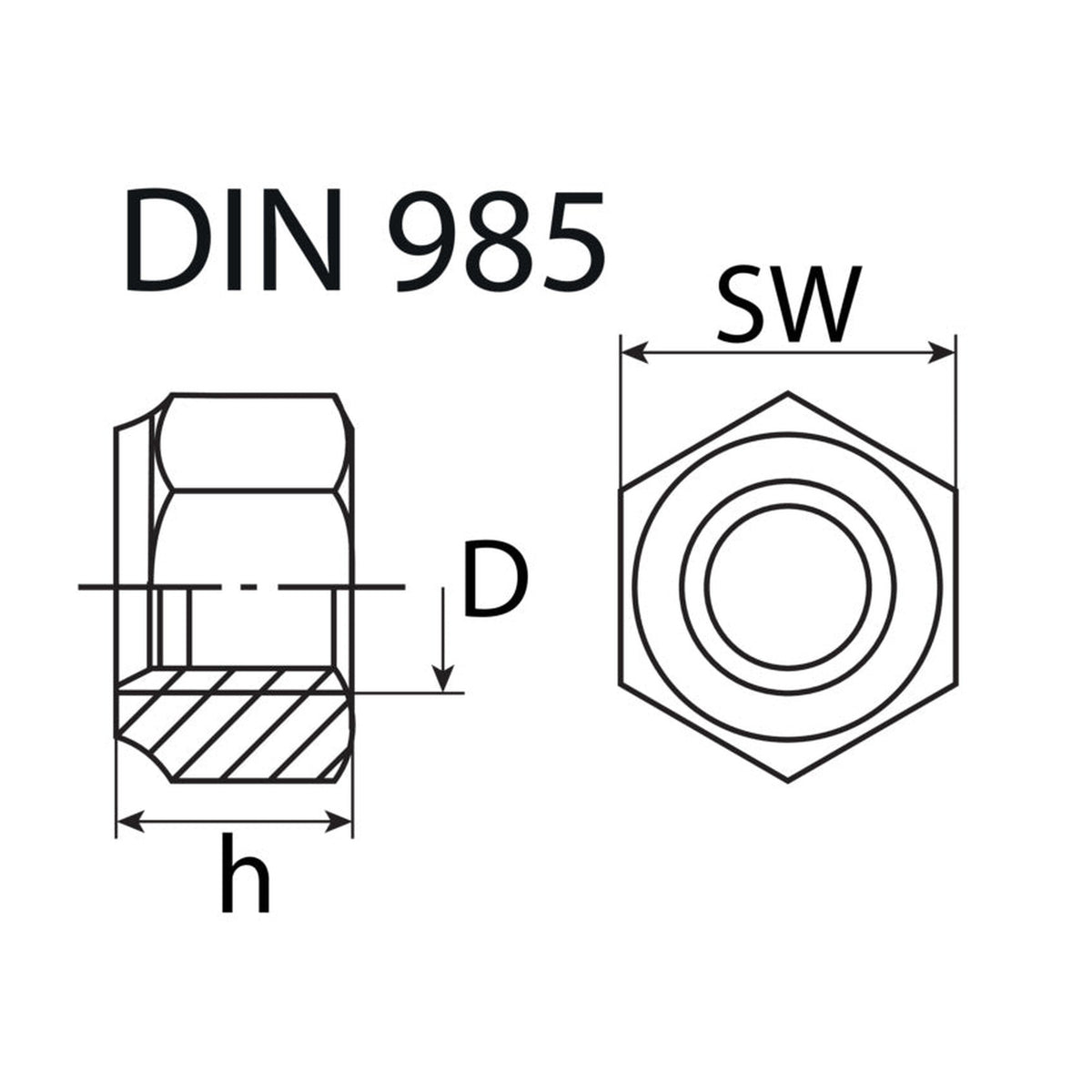

Die Reihe führt metrische Regel- und Feingewinde. Bei gleicher Nenngröße hat ein Feingewinde engere Gänge, also eine kleinere Steigung, und passt nicht auf einen Regelgewindebolzen: M10 ist Regelgewinde, M10 × 1 Feingewinde. Die Schlüsselweite bestimmt das Werkzeug, sie beträgt 13 mm bei M8, 17 mm bei M10 und 19 mm bei M12.

Eingesetzt im Metallbau, Fahrzeugbau und in der Werkstatt

Üblich ist die Bauart im Metallbau, im Maschinen- und Anlagenbau, im Fahrzeug- und Anhängerbau sowie in Werkstatt und Heimwerkerbereich. Niedrige Muttern sind weniger belastbar als normalhohe oder hohe und nicht darauf ausgelegt, dem Abstreifen des Gewindes zu widerstehen; bei hoch beanspruchten Verbindungen gehört das in die Wahl der Mutterform.

Häufige Fragen

Ist die Stoppmutter eine Losdrehsicherung?

Nein, sie gehört zu den Verliersicherungen. Der Ring erschwert das vollständige Losdrehen, die Vorspannkraft kann aber bis auf ein Minimalniveau abfallen. Wo die Vorspannung gehalten werden muss, kommen mechanisch sperrende oder klebende Sicherungen in Frage.

Woran erkenne ich Regel- oder Feingewinde?

An der Steigung des Bolzens, die sich mit einer Gewindelehre bestimmen lässt. M10 hat im Regelgewinde 1,5 mm, in dieser Reihe als Feingewinde 1 oder 1,25 mm; die Mutter muss genau diese Steigung tragen.

Ist DIN 985 dasselbe wie ISO 10511?

Fast: Die Bauart läuft im Handel weiter unter DIN 985, die aktuelle Norm heißt DIN EN ISO 10511. Bis auf die Schlüsselweite gelten beide als austauschbar. Die Muttern dieser Reihe tragen die DIN-Schlüsselweiten: M10 17 mm, M12 19 mm, M14 22 mm.

Was gilt, wenn die Verbindung wieder geöffnet wird?

Dann kommt eine neue Mutter auf den Bolzen. Der Ring verformt sich beim Auf- und Abschrauben.

Was ist für Feuchträume und das Freie vorgesehen?

Dort sind nichtrostende oder feuerverzinkte Verbindungsmittel vorgesehen. Bei dieser Reihe ist die Art der Verzinkung nicht angegeben.
