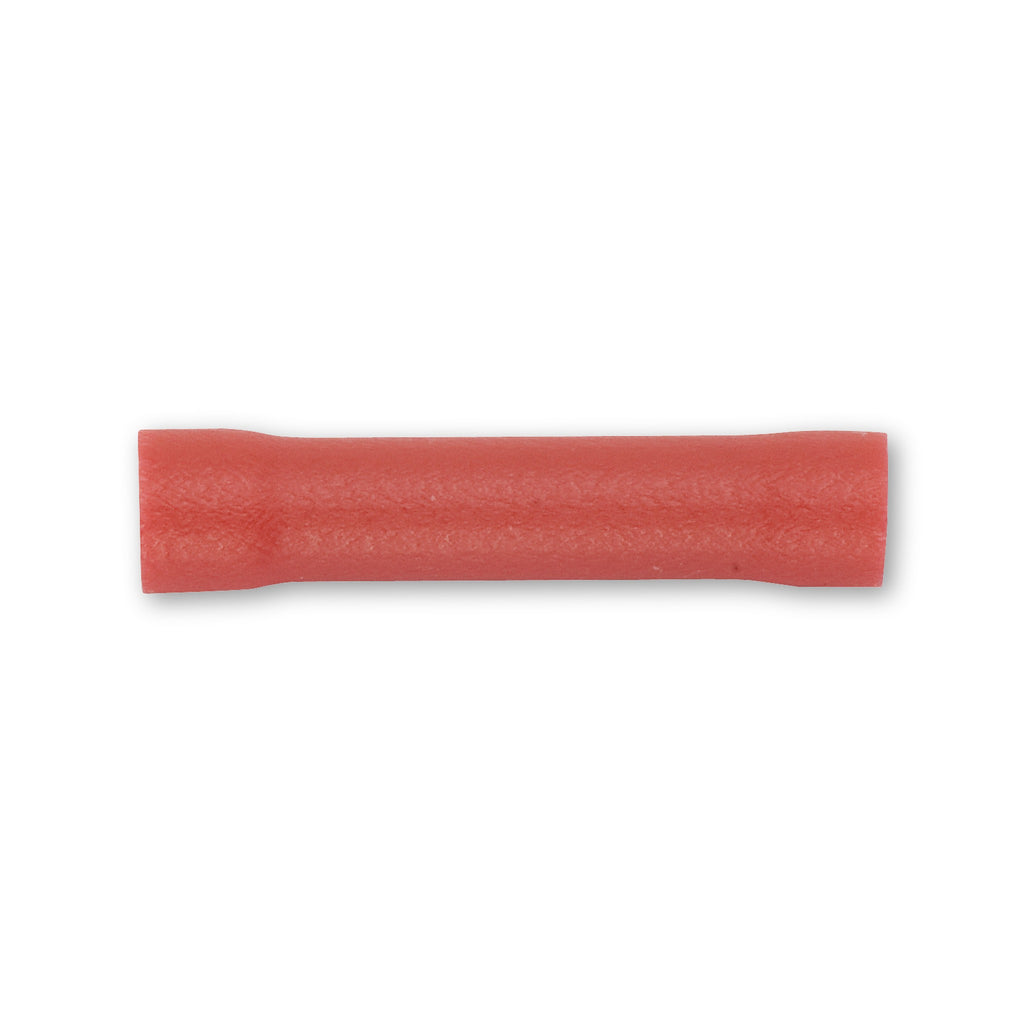

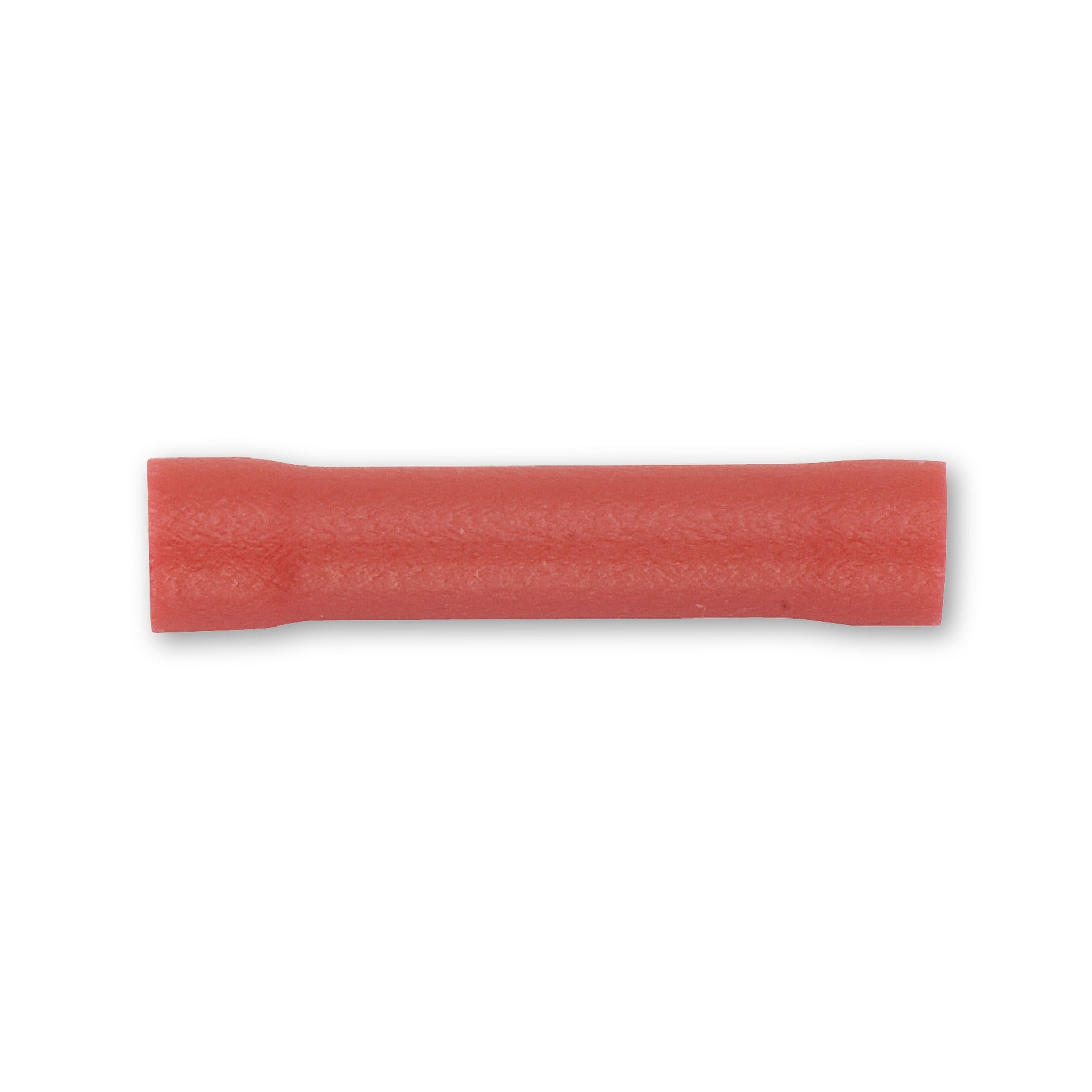

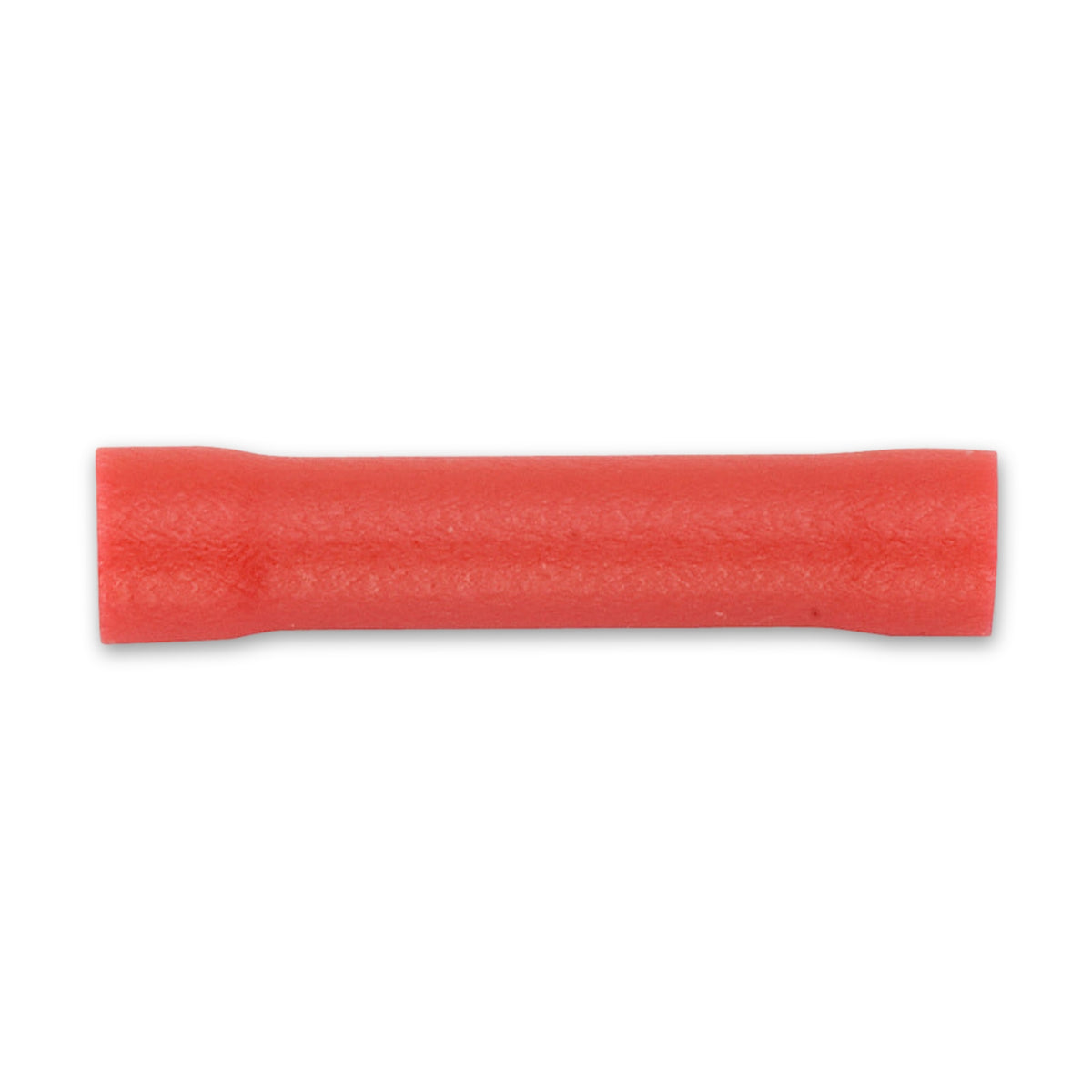

Stoßverbinder vollisoliert, Kupfer verzinnt

Verbindet zwei Aderenden zu einer durchgehenden Leitung

Wo eine Litze getrennt ist oder verlängert werden muss, führt dieser Stoßverbinder zwei abisolierte Enden zusammen: Der Anschluss innen besteht aus verzinntem Kupfer, eine PVC-Hülle deckt ihn auf ganzer Länge ab. Er ist in drei Größen erhältlich, die jeweils einen eigenen Aderquerschnittsbereich zwischen 0,5 mm² und 6 mm² abdecken.

Der Trichter am Eingang erleichtert das Einführen

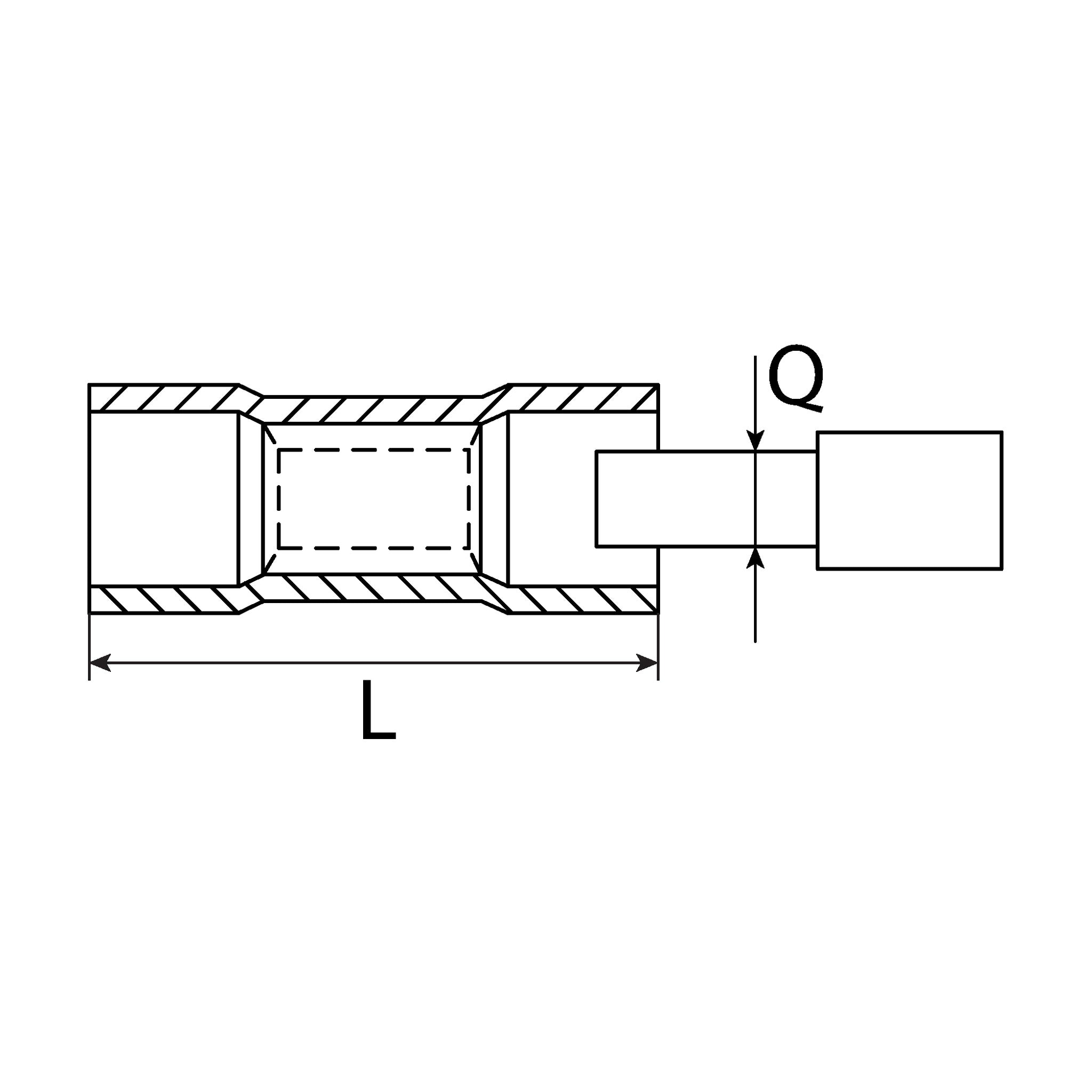

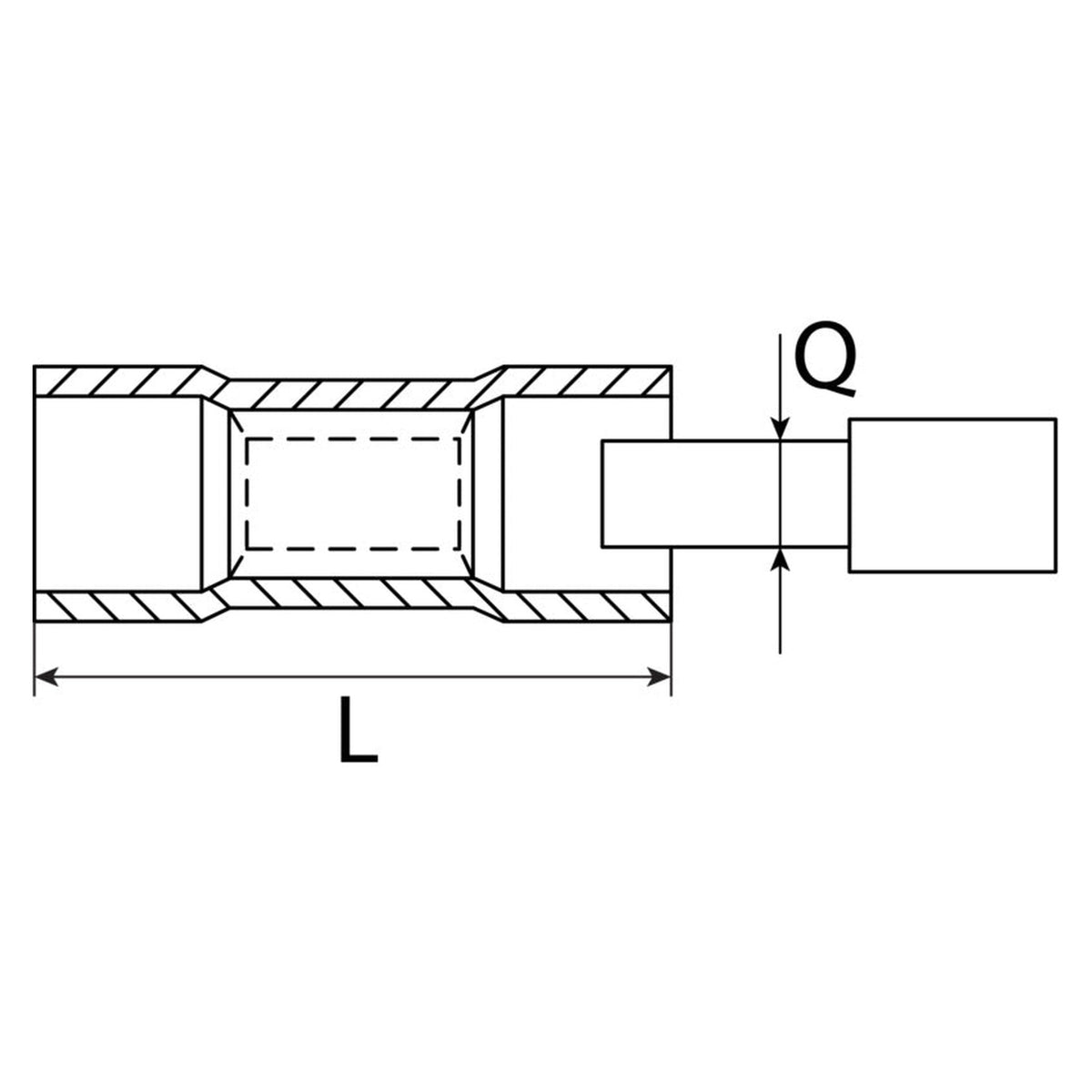

Am Eingang jeder Größe liegt ein Einführungstrichter, dessen Innenmaß über dem des eigentlichen Anschlusses liegt. Die abisolierte Ader trifft so zuerst auf eine weite Öffnung und wird erst dahinter auf das engere Maß geführt; das erleichtert das Einführen.

Die Farbe zeigt den passenden Aderquerschnitt

Jede Größe ist an der Farbe der Hülle zu erkennen: Rot für 0,5 bis 1,5 mm², Blau für 1,5 bis 2,5 mm², Gelb für 4 bis 6 mm². Mit dem Querschnittsbereich wachsen Nenndurchmesser und Baulänge. Für die Auswahl zählt der Querschnitt der anzuschließenden Ader; er muss in den Bereich der gewählten Größe fallen.

Anwendung und Grenzen

Stoßverbinder dieser Bauart werden eingesetzt, wo Leitungen verlängert, ausgebessert oder zwei Kabelenden dauerhaft verbunden werden, etwa in der Elektroinstallation, der Kfz-Werkstatt an der Bordverkabelung oder im Haushalt. Beide Aderenden werden abisoliert und von beiden Seiten eingeführt. Der Höchstwert der Stromstärke (18 A, 30 A oder 50 A je Größe) beschreibt die Ausführung, nicht den zulässigen Strom im gesamten Stromkreis. Die Temperaturbeständigkeit des PVC von -10 °C bis 75 °C betrifft den Kunststoff, nicht die Erwärmung an der Klemmstelle.

Häufige Fragen

Wodurch unterscheiden sich die drei Größen?

Der Aderquerschnitt entscheidet: Prüfen Sie ihn vor dem Kauf und wählen Sie danach Rot, Blau oder Gelb. Er muss vollständig in den Bereich der jeweiligen Größe fallen.

Ist der Verbinder für den Einsatz im Freien geeignet?

Dazu ist nichts angegeben. Die PVC-Hülle deckt den Anschluss ab, dichtet aber nicht zusätzlich gegen Feuchtigkeit ab. Prüfen Sie bei Feuchtraum- oder Außeneinsatz, ob eine Ausführung mit zusätzlicher Abdichtung besser passt.

Kann statt gecrimpt auch gelötet werden?

Zur Verarbeitung liegt von SWG keine Angabe vor. Üblich für Stoßverbinder dieser Bauart ist das Verpressen mit einer Crimpzange an beiden Enden. Crimpwerkzeug und Crimphöhe sind hier nicht festgelegt.

Was bedeutet der Höchstwert der Stromstärke?

Er beschreibt die Ausführung, ist aber keine Freigabe für den Stromkreis: Welcher Strom in einer Leitung fließen darf, richtet sich nach deren gesamter Auslegung. Die zulässige Strombelastung legt eine Elektrofachkraft fest.
