Stützenschuh aufschraubbar mit Hülse, feuerverzinkt, Höhe 150 mm

Aufgeschraubt statt eingegossen

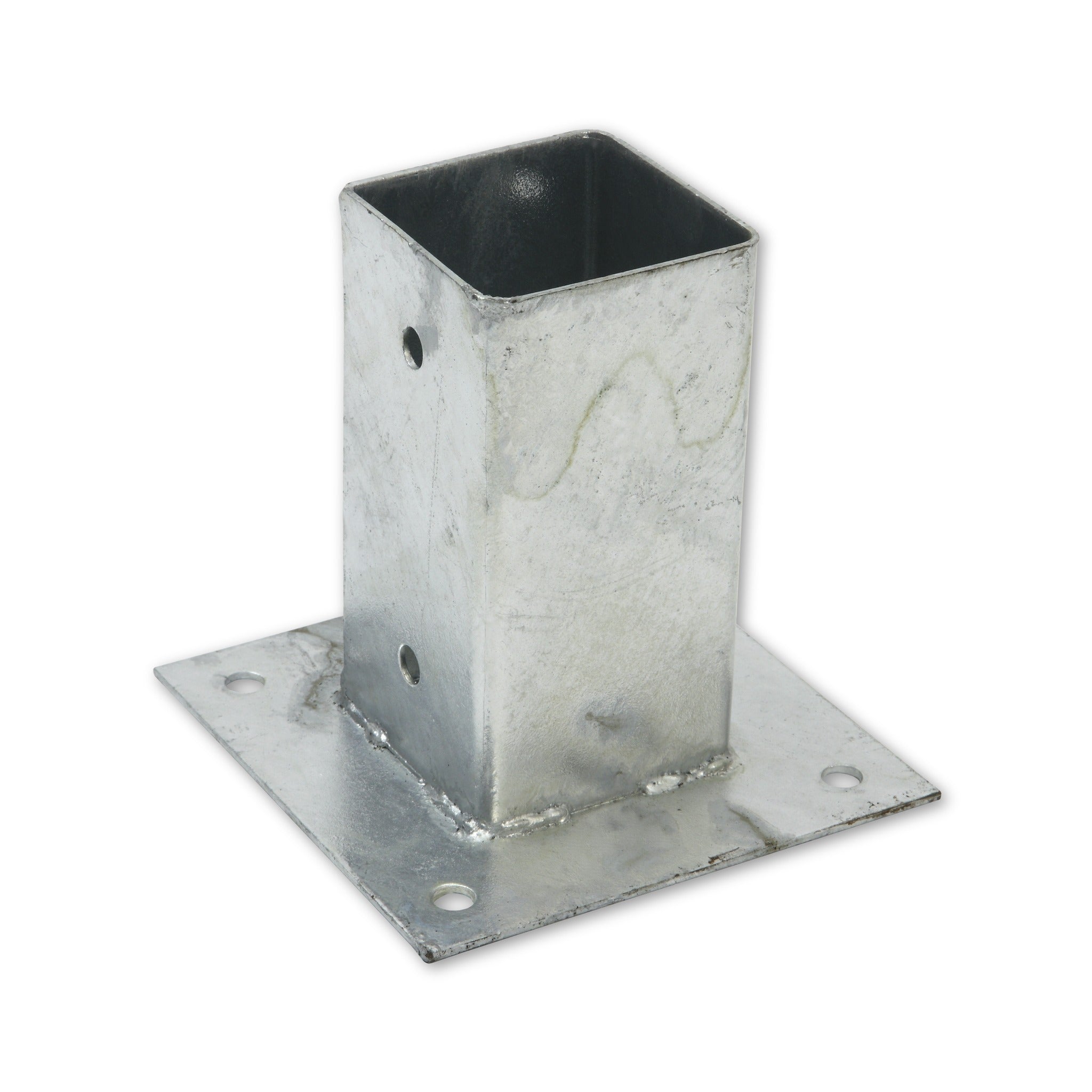

Ein Vierkantpfosten braucht am Fuß eine Verbindung zum Untergrund. Diese Ausführung stellt ihn in eine Hülse, die den Pfostenfuß umschließt und unten in einer quadratischen Platte endet. Die Platte kommt auf einen bereits vorhandenen, tragfähigen Untergrund; ein Fundament um den Pfostenfuß herum wird dafür nicht gegossen.

Angegeben für Zäune aus Holz

Als Einsatz sind Jägerzäune, Staketenzäune und Sichtschutzzäune angegeben. Welche Ausführung infrage kommt, entscheidet der Querschnitt des Pfostens: Innenbreite und Innenlänge der Hülse sind je Ausführung geführt, und der Pfosten muss darin Platz finden. Ob ein Zaunpfosten oder eine tragende Stütze darin steht, macht dabei einen Unterschied, der über das Maß hinausgeht.

Was am Schuh die Auswahl steuert

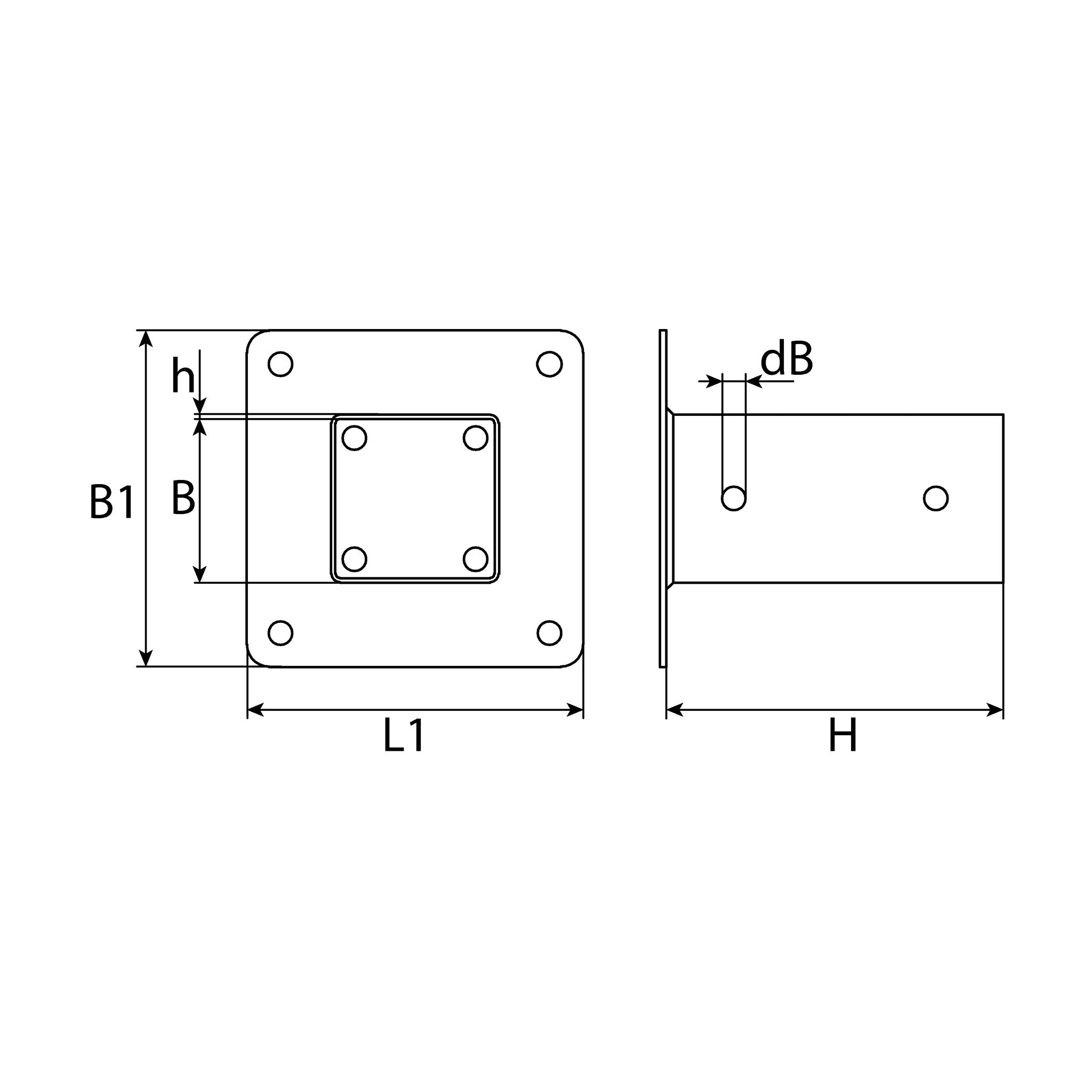

• Innenmaß der Hülse: Es sagt, welcher Pfostenquerschnitt hineingeht; ein größerer scheidet aus, ein kleinerer füllt die Hülse nicht aus.
• Vorgestanzte Montagelöcher: Mit 11 mm Durchmesser sind sie fertig gesetzt; was hindurchgeführt wird und wie es im Untergrund hält, wird gesondert gewählt.
• Platte unter der Hülse: Mit 150 mm im Quadrat greift sie weit über die Hülse hinaus und ist stärker ausgeführt als deren Wand.

Häufige Fragen

Was ändert sich, wenn eine tragende Stütze darin steht?

Dann kommt der bautechnische Nachweis des Anschlusses hinzu, dazu die Unterlagen, die dem einzelnen Artikel zugeordnet sind. Eine Europäische Technische Bewertung erfasst nicht jeden Fuß dieser Warengruppe, und eine ähnliche Bauform ordnet einen Artikel keinem bewerteten Typ zu. Welche Kräfte ein solcher Anschluss aufnehmen darf, hängt am Typ und an den eingesetzten Verbindungsmitteln.

Womit wird die Platte am Untergrund befestigt?

Der Untergrund ist dabei schon da: Was als Schraube oder Dübel in Frage kommt, richtet sich nach ihm und nach den Unterlagen des Artikels. Schraubenwahl, Bolzendurchmesser, Einschraubtiefen und Anzugswerte gibt der Schuh nicht vor.
