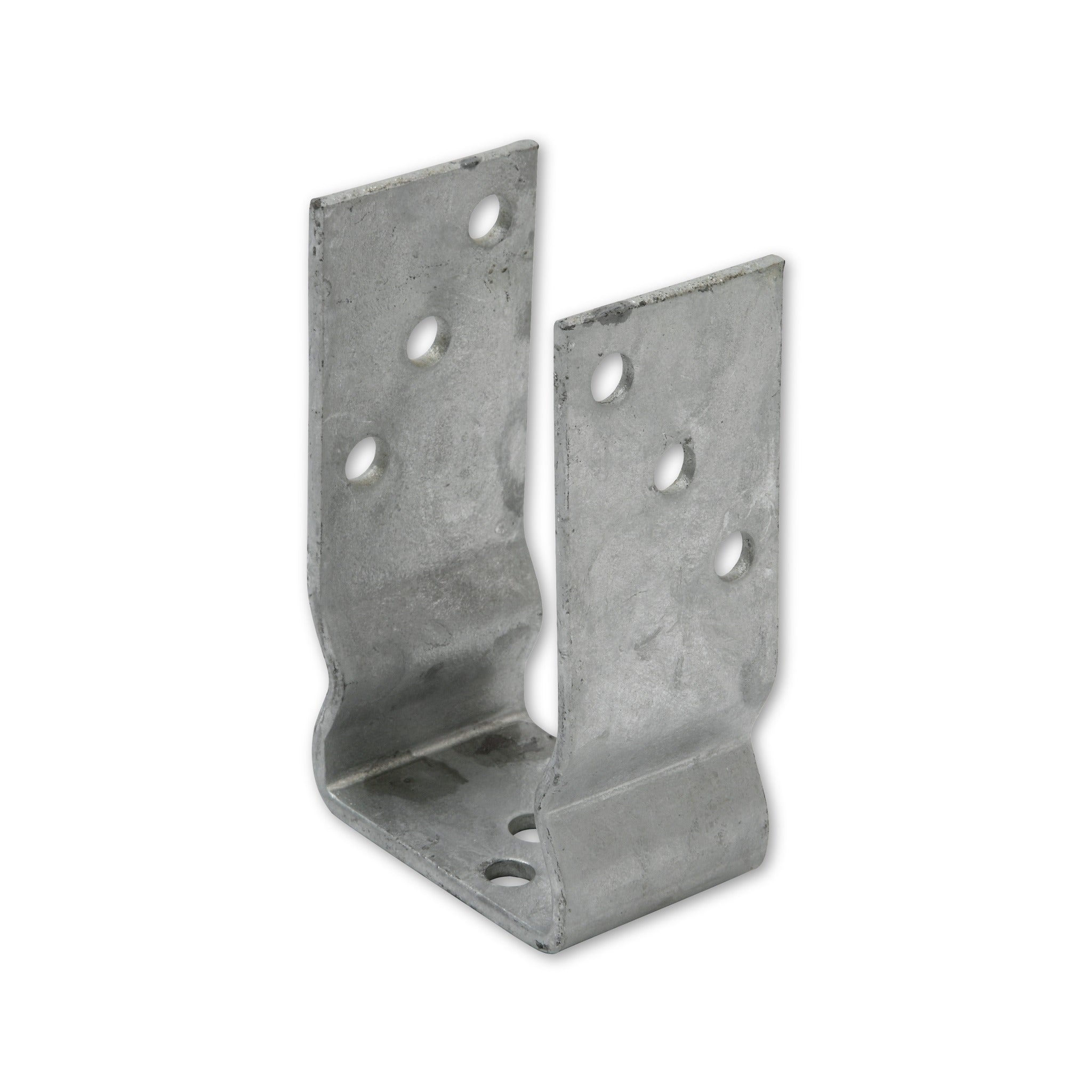

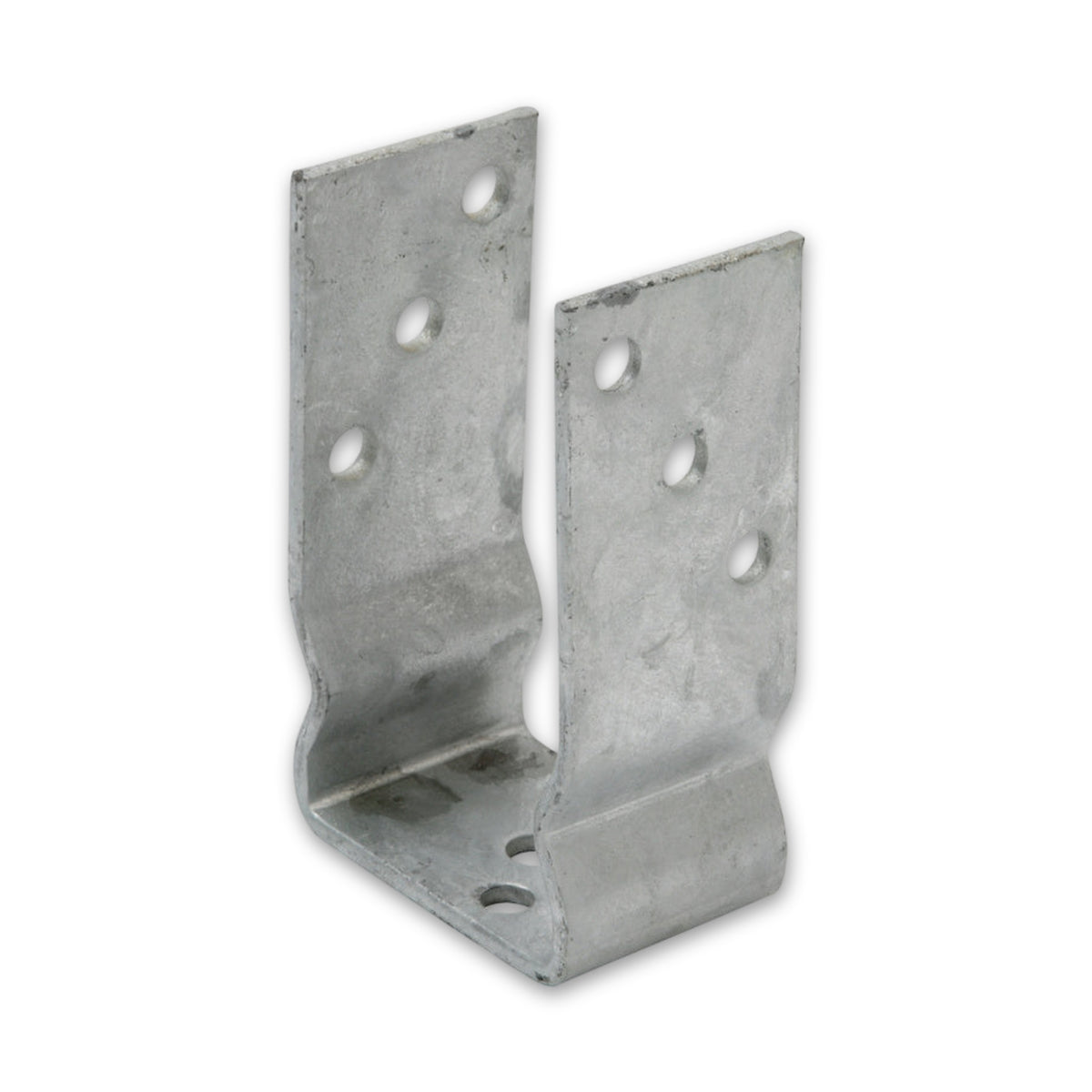

Stützenschuh aufschraubbar mit Wulst, feuerverzinkt, 60 × 150 × 5 mm

Der Pfosten steht auf dem Beton, nicht im Beton

Ein einbetonierter Pfostenträger legt seine Lage fest, lange bevor die Holzkonstruktion darauf steht. Diese Bauart geht den anderen Weg: Der Schuh kommt auf den fertigen Untergrund und wird dort aufgeschraubt oder aufgedübelt. Angegeben ist die Befestigung mit Bolzen durch die Fußplatte auf Beton.

Die Öffnungsweite entscheidet über die Ausführung

Zwischen zwei Schenkeln nimmt der Schuh einen Vierkantpfosten auf. Am Anfang der Auswahl steht deshalb der Querschnitt des Holzes: Die Öffnungsweite ist das lichte Maß zwischen den Schenkeln, und allein darin unterscheiden sich die vier Ausführungen. Breite, Höhe und Plattenstärke bleiben über die Reihe gleich.

Wulst, Fußplatte und Oberfläche

• Wulst am Boden des Schuhs: Der Pfosten steht nicht flach auf dem Blech auf. Angegeben ist die Wulst für die Unterlüftung des aufgesetzten Holzes.
• Vorgestanzte Montagelöcher mit 10,5 mm: Die Löcher der Fußplatte sind fertig gestanzt. Was die Last in den Untergrund bringt, gehört nicht dazu: Bolzen, Anker oder Dübel werden nach dem Untergrund gewählt und gehören zur Planung am Bauwerk.
• Feuerverzinkte Oberfläche: Wie weit ein Korrosionsschutz trägt, hängt an der Nutzungsklasse am Einbauort. Die Bewertungen für Pfostenträger halten für die Nutzungsklasse 3 eigene Zinkauflagen und Schichtdicken fest und verweisen daneben auf die Bestimmungen und Umgebungsbedingungen am Einbauort.

Häufige Fragen

Wozu die Wulst?

Genannt ist als Zweck die Unterlüftung des Holzes. Dahinter steht derselbe Gedanke, aus dem Bewertungen von Pfostenträgern bei einzelnen Bauarten einen Abstand zwischen der Hirnfläche der Stütze und der Fußplatte vorsehen: konstruktiver Holzschutz.

Reicht der Schuh als Nachweis für eine tragende Stütze?

Was ein solcher Anschluss aufnimmt, verteilt sich auf mehrere Bauteile: auf die Verbindungsmittel, auf das Stahlteil und auf die Holzstütze. Die Bemessung folgt deshalb den Regeln für den Stahl- und den Holzbau, und die Verankerung im Fundament ist darin ein eigener Punkt, den der Tragwerksplaner gesondert betrachtet.

Welche Unterlagen gehören zu einem solchen Teil?

Für tragende Stützen sind Pfostenträger an Verwendbarkeitsnachweise gebunden. Eine Europäische Technische Bewertung führt die von ihr erfassten Typen einzeln auf, jeweils mit den zugehörigen Verbindungsmitteln, den Mindestabmessungen der Stütze und den anzusetzenden Hebelarmen. Eine ähnliche Bauform genügt dafür nicht; welche Unterlagen zu einem Artikel gehören, ist je Artikel und Bauvorhaben zu klären.
