Stützenschuh höhen- und seitenverstellbar mit Platte, Stahl verzinkt

Die Holzstütze steht auf dem Beton, nicht darin

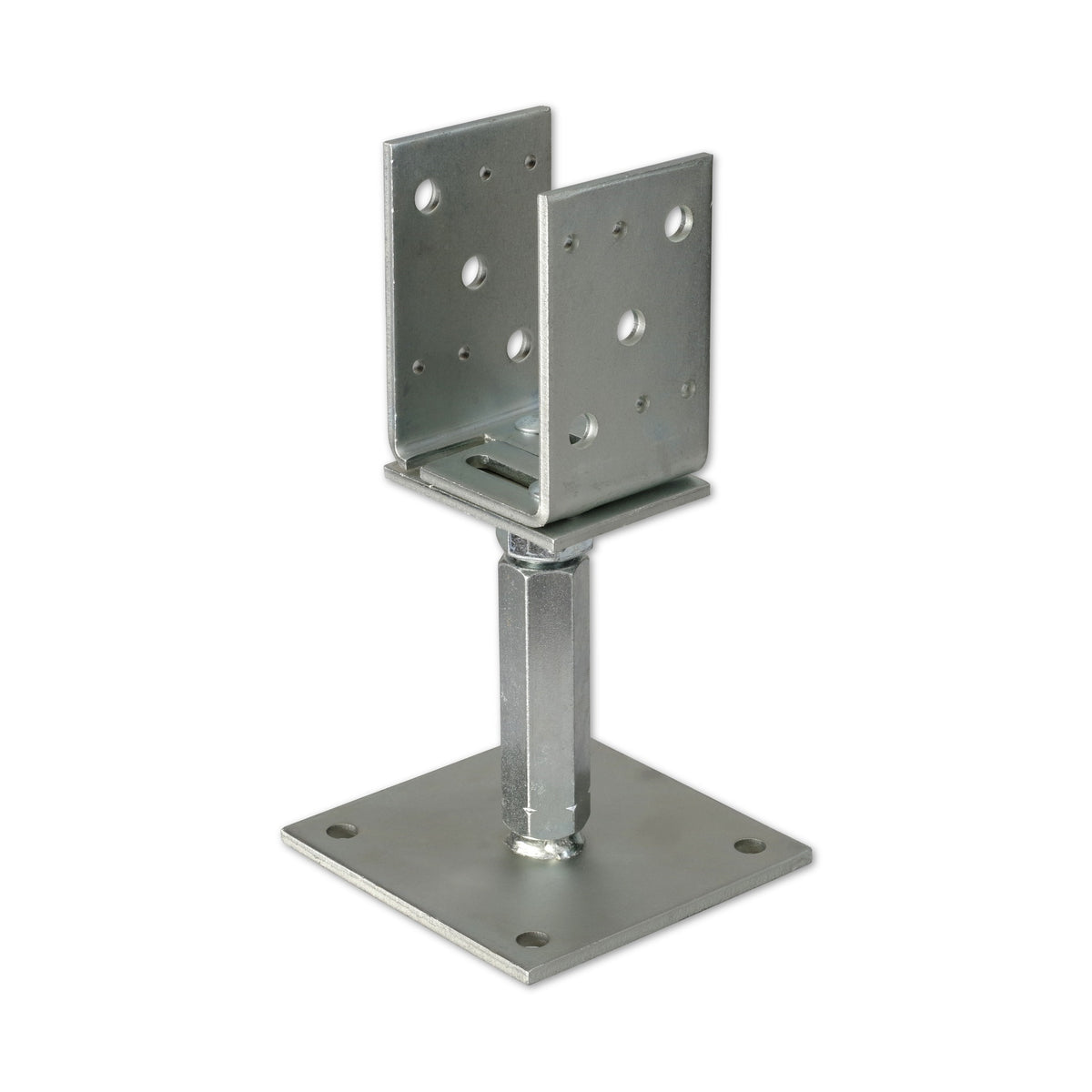

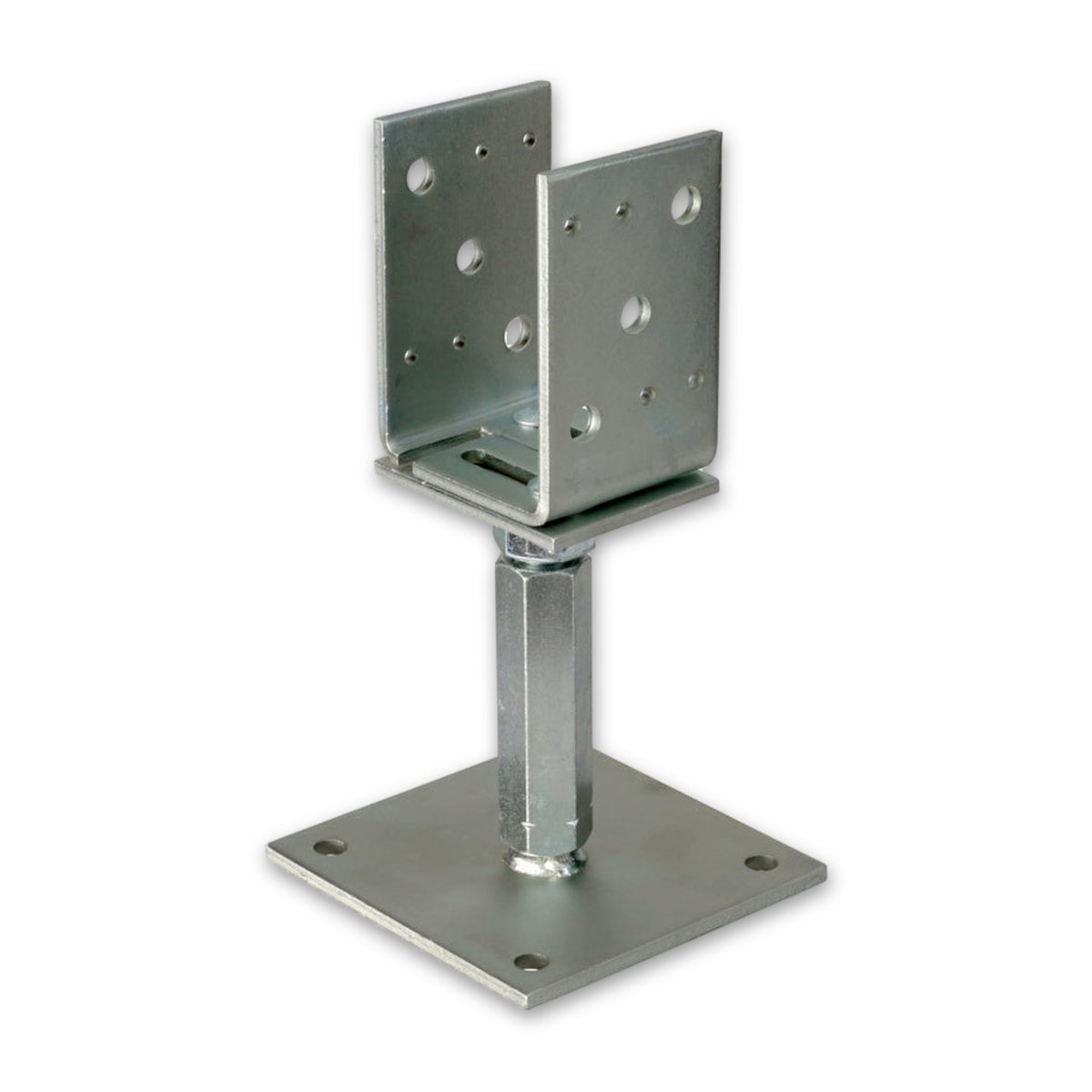

Zwischen Stütze und Fundament liegt hier ein Stahlteil aus Fußplatte und Gabel. Das Holz kommt in die Gabel, die Fußplatte wird mit Bolzen durch ihre Löcher auf dem Beton befestigt; im Erdreich ist das nur zusammen mit Erdankern vorgesehen. Zwei Verstellungen sind eingebaut, und deshalb müssen weder die Höhe des Fundaments noch die Breite des Holzes vorher genau getroffen sein.

Zwei Verstellungen für zwei verschiedene Abweichungen

Die eine läuft über eine Gewindestange mit Mutter und nimmt einen Höhenversatz auf, den der Untergrund mitbringt. Die andere arbeitet über Langlöcher in den Befestigungslaschen und stellt die Gabel auf die Breite des Holzes ein, statt für jede Breite ein eigenes Teil zu verlangen. Welche der beiden Du brauchst, entscheidet die Baustelle, und häufig sind es beide zugleich.

Fußplatte, Gabel und Lochbild

• Fußplatte 130 × 130 mm: So groß ist die Auflagefläche auf dem Beton, und darin sitzen die Löcher für die Bolzen. Welche Anker dort hineingehören und wie viele, gehört zur Planung der Verankerung und wird vom Schuh nicht vorgegeben.
• Gabel mit 85 mm lichter Weite: Zwischen den beiden Laschen liegt der Platz für das Holz. Für Pfostenträger ist dabei vorausgesetzt, dass der Querschnitt der Stütze mittig sitzt und ihre Hirnfläche im Regelfall eben aufliegt.
• Zwei Lochgrößen in den Laschen: Neben den Bolzenlöchern von 11 mm sitzen kleinere Löcher von 5 mm für Nägel. Was davon gesetzt wird, richtet sich nach dem geplanten Anschluss, nicht nach dem größten Loch.

Häufige Fragen

Was bringt die Höhenverstellung außer Bequemlichkeit?

Erspart wird das Nacharbeiten am Fundament, wenn dessen Oberkante nicht auf dem geplanten Maß liegt. Ein Maß für die Standsicherheit ist der Verstellbereich damit nicht. Je weiter die Stütze über der Oberkante des Fundaments steht, desto länger wird der Hebelarm zwischen Fundament und Last, und genau dieser Hebelarm ist eine Größe des rechnerischen Nachweises.

Was ist vor einem tragenden Einsatz zu klären?

Ein Pfostenträger nimmt eine tragende Stütze auf, und die Kräfte verteilen sich zugleich auf das Holz, die Stahlteile und die Verbindungsmittel. Tragfähigkeitswerte hängen an Bauart, Verbindungsmitteln und Holzgüte; sie gehören in einen bautechnischen Nachweis, und welche Unterlagen einem Artikel zugeordnet sind, ist artikelbezogen zu prüfen. Die Verankerung im Fundament ist eine eigene Aufgabe mit eigenen Randabständen. Der Korrosionsschutz richtet sich nach der Nutzungsklasse am Einbauort, und eine Zinkoberfläche allein legt diese Klasse nicht fest.
