Stützenschuh höhen- und seitenverstellbar, Zink-Eisen-beschichtet

Ein verstellbarer Fußpunkt für die Holzstütze

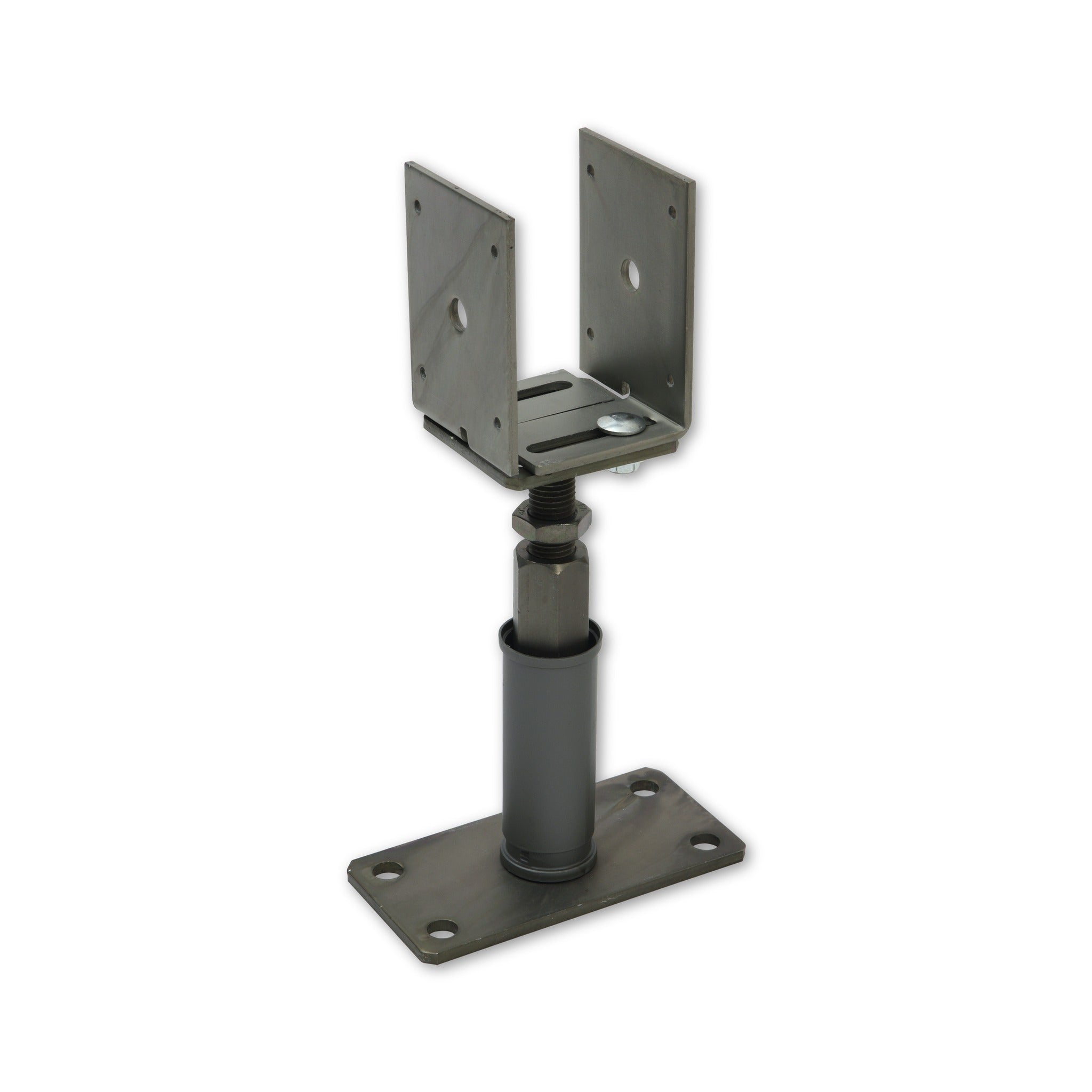

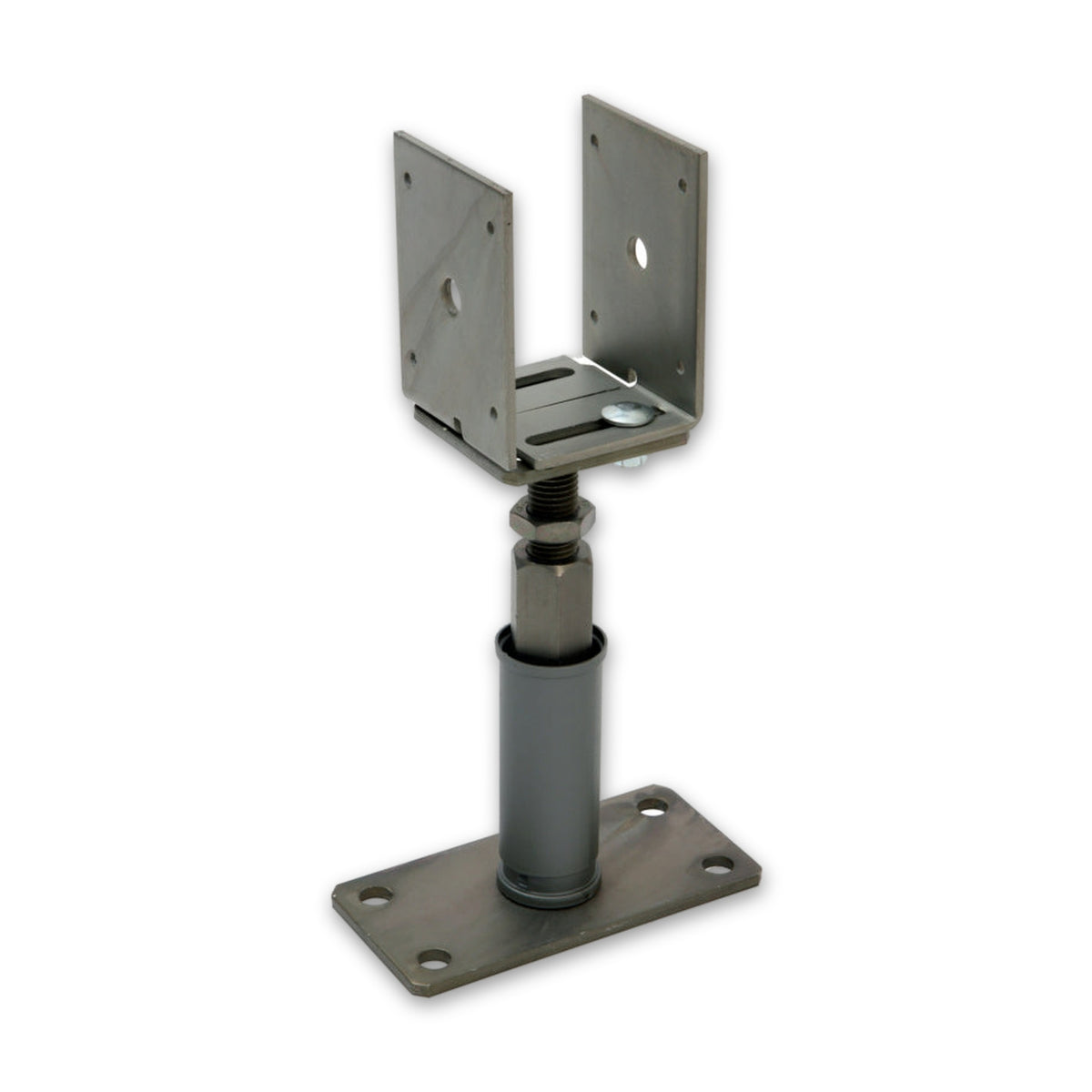

Dieser Stützenschuh nimmt eine Holzstütze zwischen zwei Schenkeln auf und gleicht am Fußpunkt zwei häufige Ungenauigkeiten aus: unterschiedliche Holzbreiten und einen unebenen Untergrund. Die Bodenplatte wird mit Bolzen auf Beton befestigt, die Stütze steht dadurch mit Abstand zum Untergrund.

Zwei Verstellwege für die Passung

Die Gabel lässt sich über ein Langloch mit Schraubverbindung seitlich verstellen; der Verstellbereich reicht von 80 bis 160 mm Innenbreite und deckt damit unterschiedliche Holzquerschnitte ab. Ein Gewindestück darunter stellt die Höhe zwischen 135 und 200 mm ein und gleicht so Unebenheiten des Untergrunds aus.

Werkstoff mit Blick auf den Einbauort

Grundkörper und Bodenplatte bestehen aus Stahl mit Zink-Eisen-Beschichtung. Ob diese Beschichtung für den vorgesehenen Einbauort ausreicht, hängt von der dortigen Nutzungsklasse ab und entscheidet mit, ob dieser Stützenschuh die richtige Wahl ist.

Anwendung am Fußpunkt der Stütze

Zimmerer und Holzbaubetriebe setzen Stützenschuhe dieser Art ein, wenn eine Holzstütze mit Abstand zum Beton stehen soll. Zuerst wird die Bodenplatte mit Bolzen auf dem Beton verankert, danach die Höhe eingestellt und die Stütze mittig in die Gabel gesetzt. Für die Verbindung mit dem Holz sind Schrauben üblich, im konstruktiven Holzbau auch Bolzen oder Ankernägel (Kammnägel). Bei tragenden Stützen prüft vorab ein Fachbetrieb, ob Bauart und Bemessung zusammenpassen.

Häufige Fragen

Für welche Holzbreiten passt der Stützenschuh?

Der Verstellbereich der Gabel reicht von 80 bis 160 mm Innenbreite. Messen Sie die Breite der vorgesehenen Stütze vorab und lassen Sie etwas Spielraum für spätere Anpassungen.

Reicht die Zink-Eisen-Beschichtung im Freien?

Für frei bewitterte Stellen ist diese Beschichtung nicht ausgewiesen. Galvanische Zinkbeschichtungen sind für die Nutzungsklasse 3, also frei bewitterte Bauteile, nicht vorgesehen; dort werden Zinkauflagen Z350 oder 55 µm genannt. Klären Sie vor dem Kauf, welche Nutzungsklasse an Ihrem Einbauort gilt, und wählen Sie für ungeschützte Außenbereiche eine Ausführung mit entsprechender Zinkauflage.

Kann ich damit eine tragende Holzstütze anschließen?

Ja, diese Bauart ist für tragende Holzstützen vorgesehen, jedoch nur mit einer eigenen bautechnischen Bemessung nach den anerkannten Regeln für Stahl- und Holzbau. Diese Bemessung übernimmt ein Tragwerksplaner oder ein Fachbetrieb des Holzbaus. Ohne diese Bemessung sollte der Schuh nicht für tragende Zwecke eingebaut werden.

Welche Bedingungen muss die Holzstütze selbst erfüllen?

Die Stütze muss mittig auf der Fußplatte aufliegen, gegen Verdrehen gesichert und an beiden Enden gelagert sein; im Bereich des Stützenschuhs muss sie frei von Baumkante sein. Zusätzlich gelten Mindestabmessungen für den Querschnitt aus der Bemessung. Ein Fachbetrieb oder Tragwerksplaner kann prüfen, ob eine vorhandene Stütze diese Bedingungen erfüllt.
