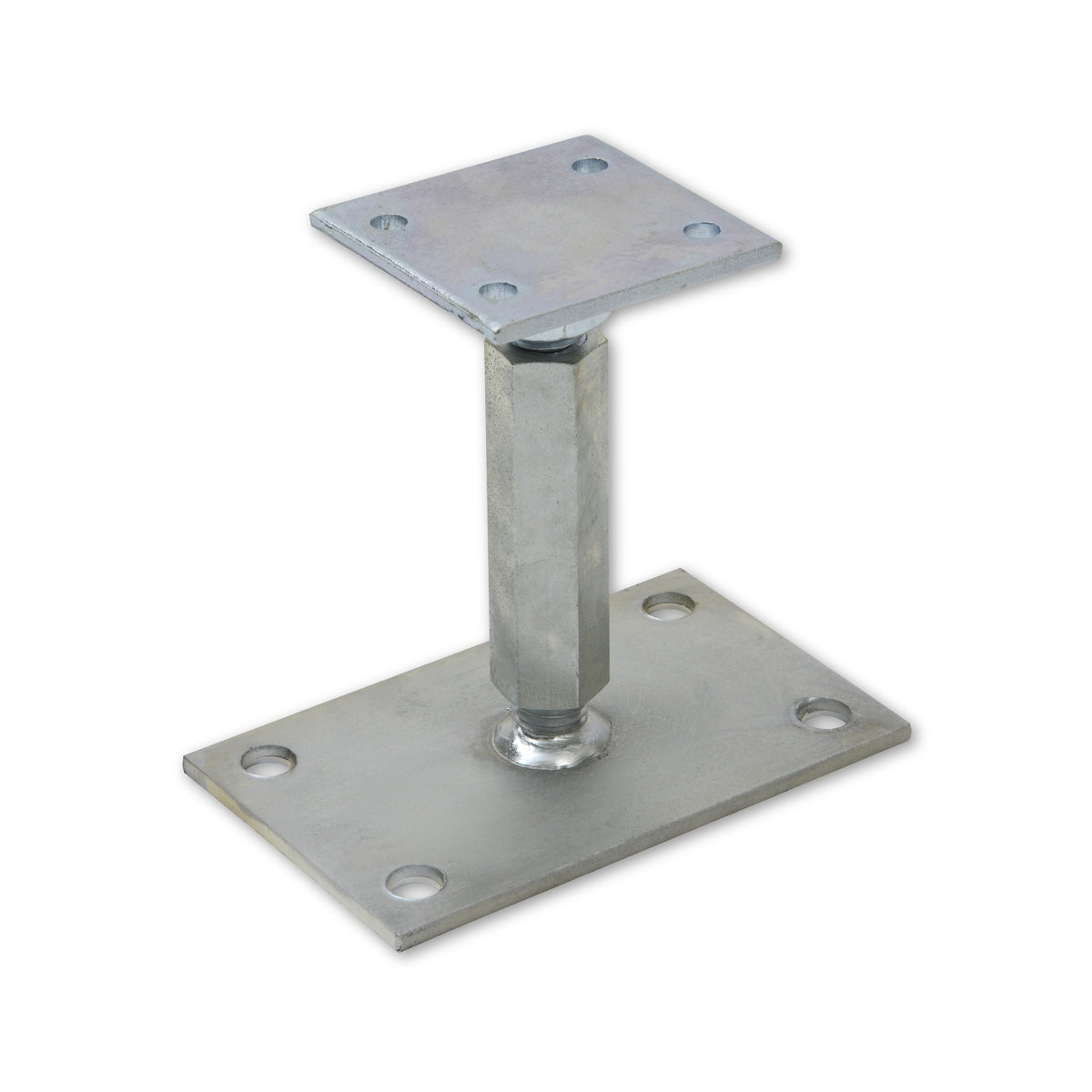

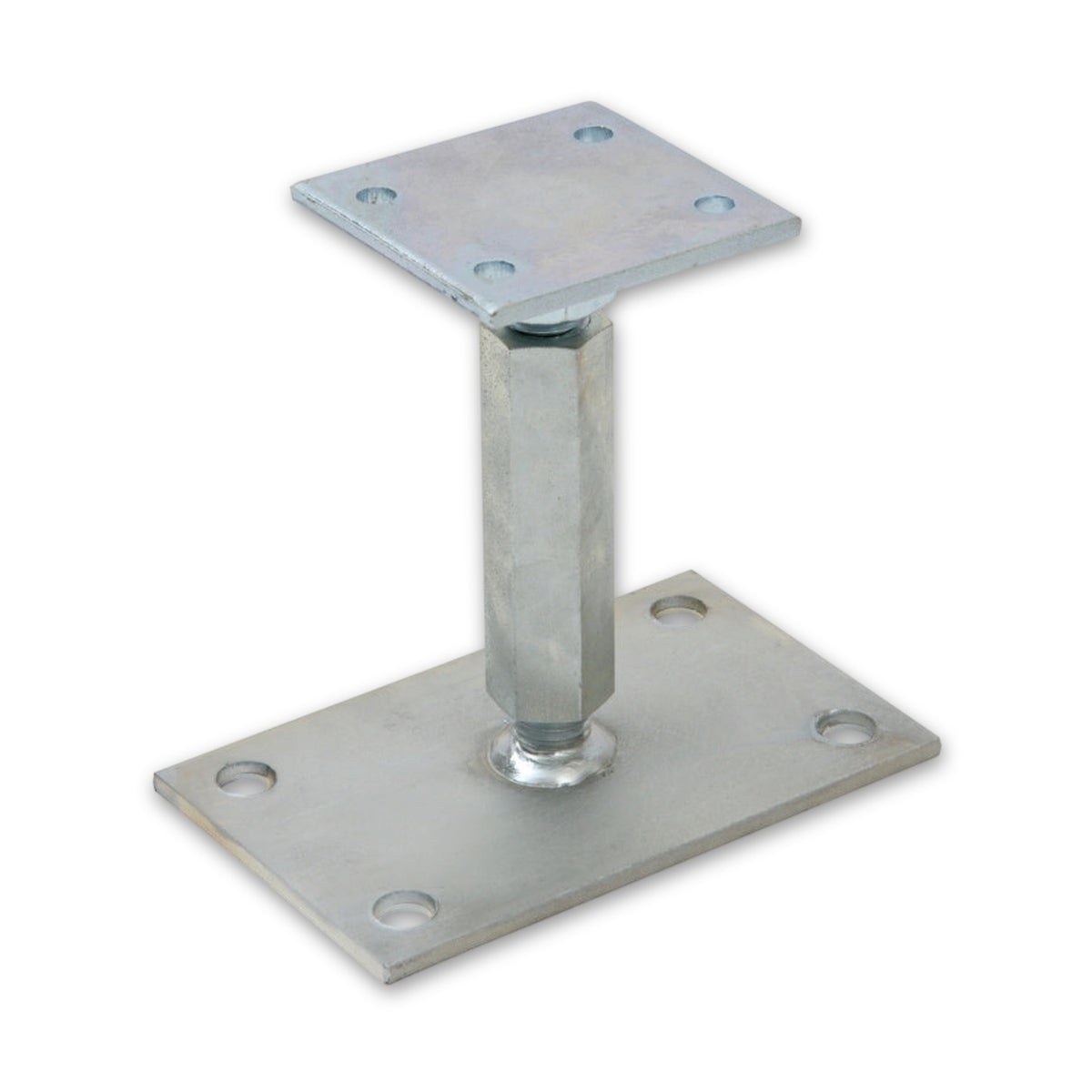

Stützenschuh höhenverstellbar, feuerverzinkt, 120 bis 200 mm, M20

Die Bauhöhe setzt sich aus drei Teilen zusammen

Zwischen Bodenplatte und Stützplatte stehen bei dieser Ausführung ein Distanzstück von 100 mm, eine Mutter von 19 mm Höhe und eine Gewindestange von 60 mm Länge. Daraus ergibt sich die Spanne von 120 bis 200 mm, über die der Abstand eingestellt wird. Der größere Teil der Bauhöhe liegt damit fest, verändert wird der Rest.

Im Erdreich kommt ein weiteres Bauteil hinzu

Für Beton ist die Verankerung von Holzkonstruktionen unmittelbar angegeben: Bolzen gehen durch die Fußplatte. Für das Erdreich gilt die Angabe ausdrücklich nur zusammen mit Erdankern, und die liegen dem Schuh nicht bei. Wer im Garten ohne Fundament setzen will, klärt diesen Punkt deshalb vor dem Kauf.

Maße, die beim Einbau zusammenkommen

• Stützplatte 80 × 80 mm: Auf dieser Fläche steht der Pfosten auf. Wie viel vom Querschnitt dort aufliegt, hängt am gewählten Holz.
• Bodenplatte 160 × 80 mm mit Löchern von 11 mm: Durch die Löcher geht die Befestigung in den Untergrund; das Blech misst 6 mm.
• Gewinde M20: Über dieses metrische Gewinde läuft die Einstellung. Eine Rasterung gibt es nicht, die eingestellte Lage hält die Mutter.

Häufige Fragen

Wie weit muss die Gewindestange eingedreht bleiben?

Für Ausführungen mit Spannschloss nennt die Europäische Technische Bewertung eine Mindesteinschraubtiefe in Höhe des Durchmessers der Gewindestange. Was an dieser Ausführung einzuhalten ist, steht in den ihr zugeordneten Unterlagen und gehört in den bautechnischen Nachweis; aus der Länge der Stange allein folgt es nicht.

Worauf steht das Hirnholz?

Auf der oberen Platte, im Regelfall eben aufliegend und mit mittig sitzendem Querschnitt. Das Distanzstück legt dabei fest, wie weit über der Bodenplatte die Hirnfläche beginnt. Gehalten gegen Verdrehen und an beiden Enden gelagert zu sein, gehört ebenfalls zu den Voraussetzungen, unter denen die ausgewiesenen Leistungen gelten.
