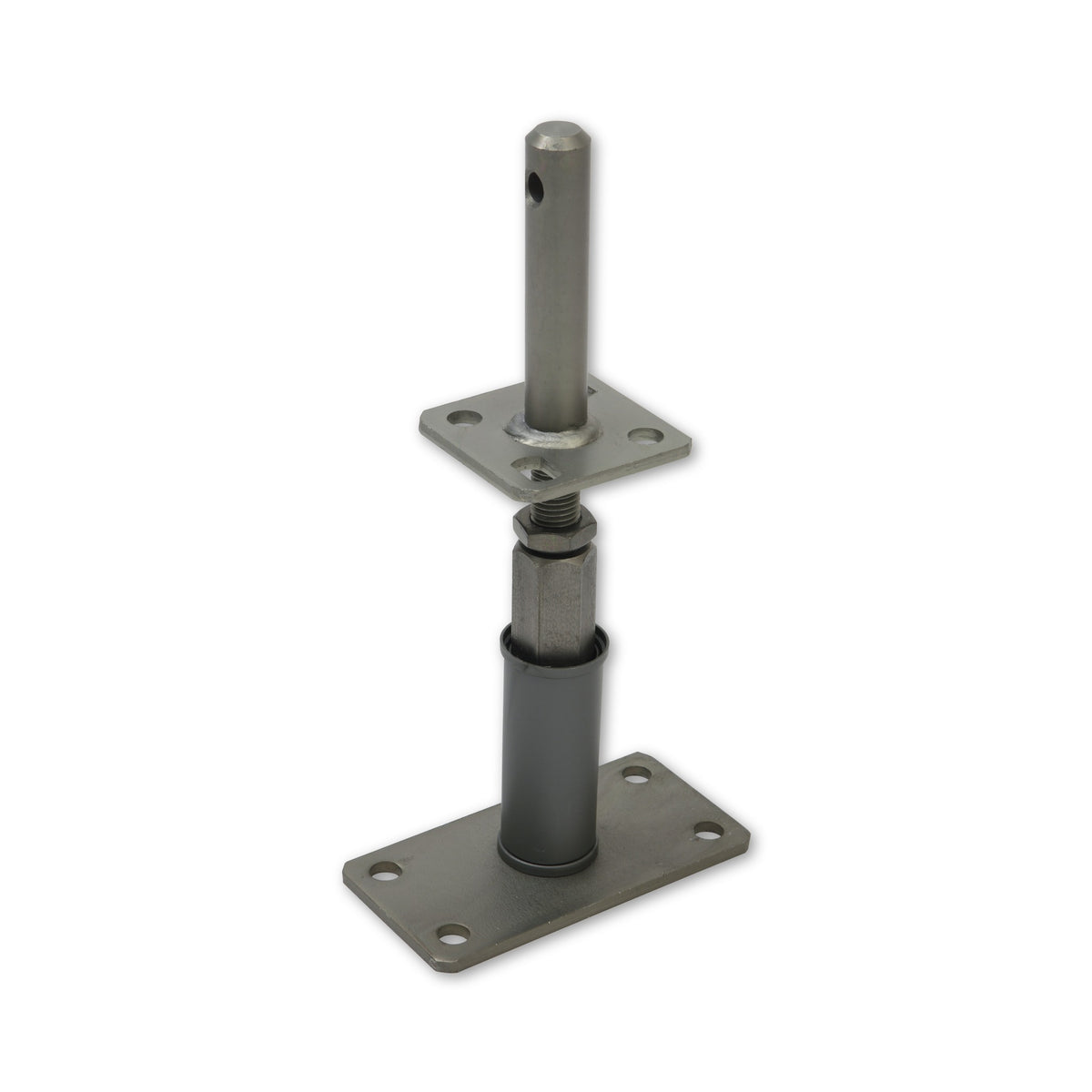

Stützenschuh höhenverstellbar mit Dolle, Zink-Eisen-beschichtet

Oben ein Dorn statt einer Gabel

Wo andere Füße die Holzstütze zwischen zwei Schenkeln fassen oder auf eine Platte stellen, sitzt hier eine Dolle: ein Dorn von 24 mm Durchmesser. Für Stützenschuhe dieser Art sind verdeckte Anschlüsse angegeben, und als vorrangiger Einsatz ist die Aufständerung von Wandkonstruktionen genannt. Einschlagbodenhülsen, H-förmige Pfostenanker, aufschraubbare Schuhe und Ausführungen mit Dolle sind dabei eigene Bauarten; was für eine gilt, gilt für eine andere nicht.

Von 135 auf 200 mm nachstellbar

Was der Untergrund an Unebenheit mitbringt, nimmt die Verstellung auf: Die Bauhöhe lässt sich innerhalb dieser Spanne verändern. Unten liegt eine Bodenplatte von 160 × 80 mm bei 6 mm Materialstärke auf; befestigt werden solche Stützenschuhe mit Bolzen, die durch die Fußplatte hindurch in den Beton gehen.

Häufige Fragen

Worauf beruht eine Europäische Technische Bewertung?

Entweder auf einem Europäischen Bewertungsdokument oder auf einer älteren Leitlinie; woran eine bestimmte Bewertung anknüpft, steht auf deren Deckblatt. Die deutsche Bewertungsstelle hält fest, dass Bewertungen auf Grundlage einer Leitlinie ab dem Anwendungsbeginn der novellierten Verordnung nicht mehr als Basis für Leistungserklärung und CE-Kennzeichnung dienen können, und hat den Herstellern eine Umschreibung vor dem 8. Januar 2026 empfohlen. Nachweisweg und Stand der Unterlagen gehören deshalb je Artikel geprüft, und eine Bewertung für sich bestätigt die Verwendbarkeit im einzelnen Bauwerk noch nicht.

Was ist mit dem Verstellbereich nicht gesagt?

Beziffert ist damit die Spanne der Bauhöhe. Welche Kräfte der Anschluss aufnehmen darf, folgt daraus nicht: Diese hängen am erfassten Typ, an den eingesetzten Verbindungsmitteln und an der Holzgüte und gehören in den bautechnischen Nachweis nach den europäischen Regeln für Stahl- und Holzbau. Die Verankerung im Fundament ist davon ausgenommen und eigens zu beurteilen, und welche Nutzungsklasse am Einbauort gilt, entscheidet die Oberfläche nicht mit.
