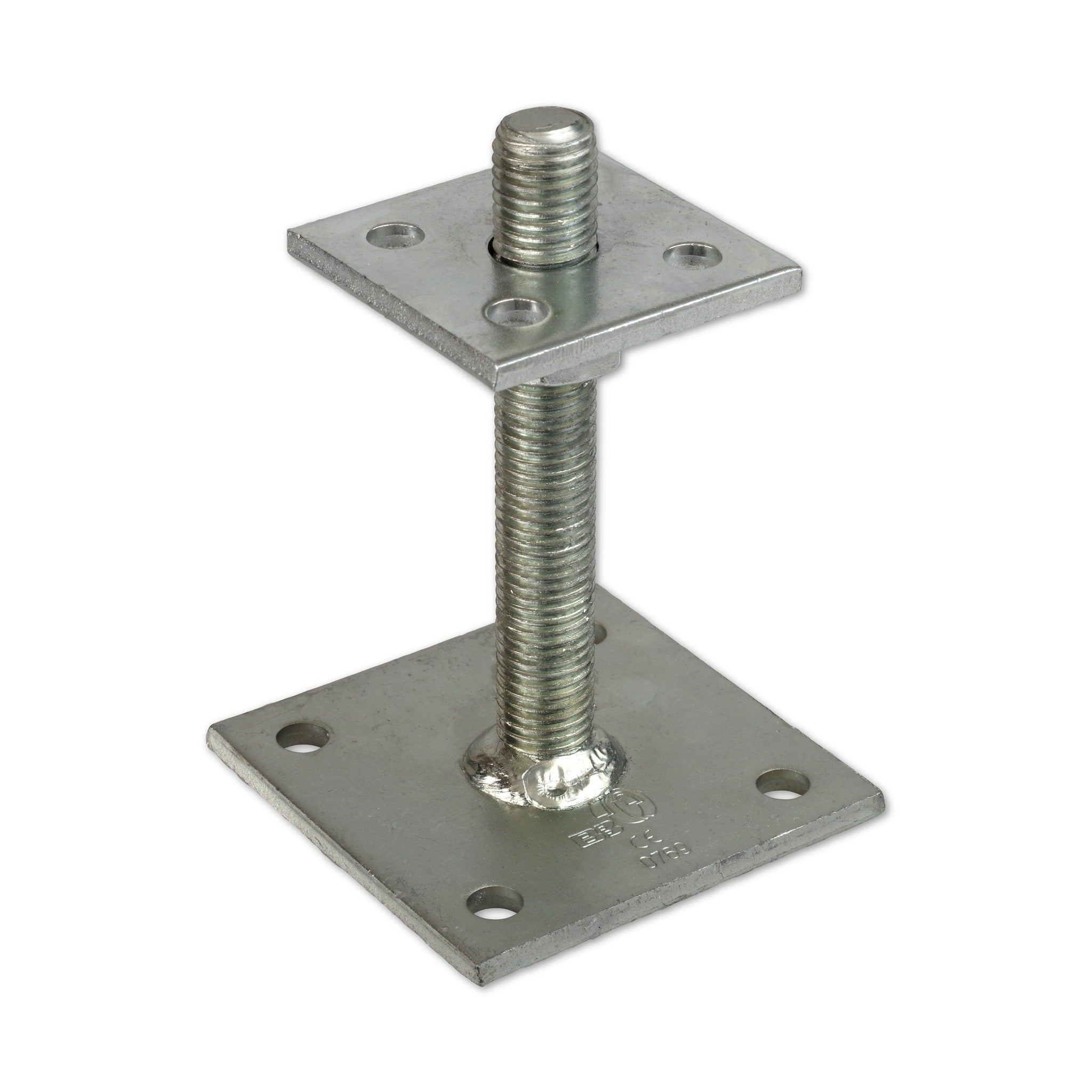

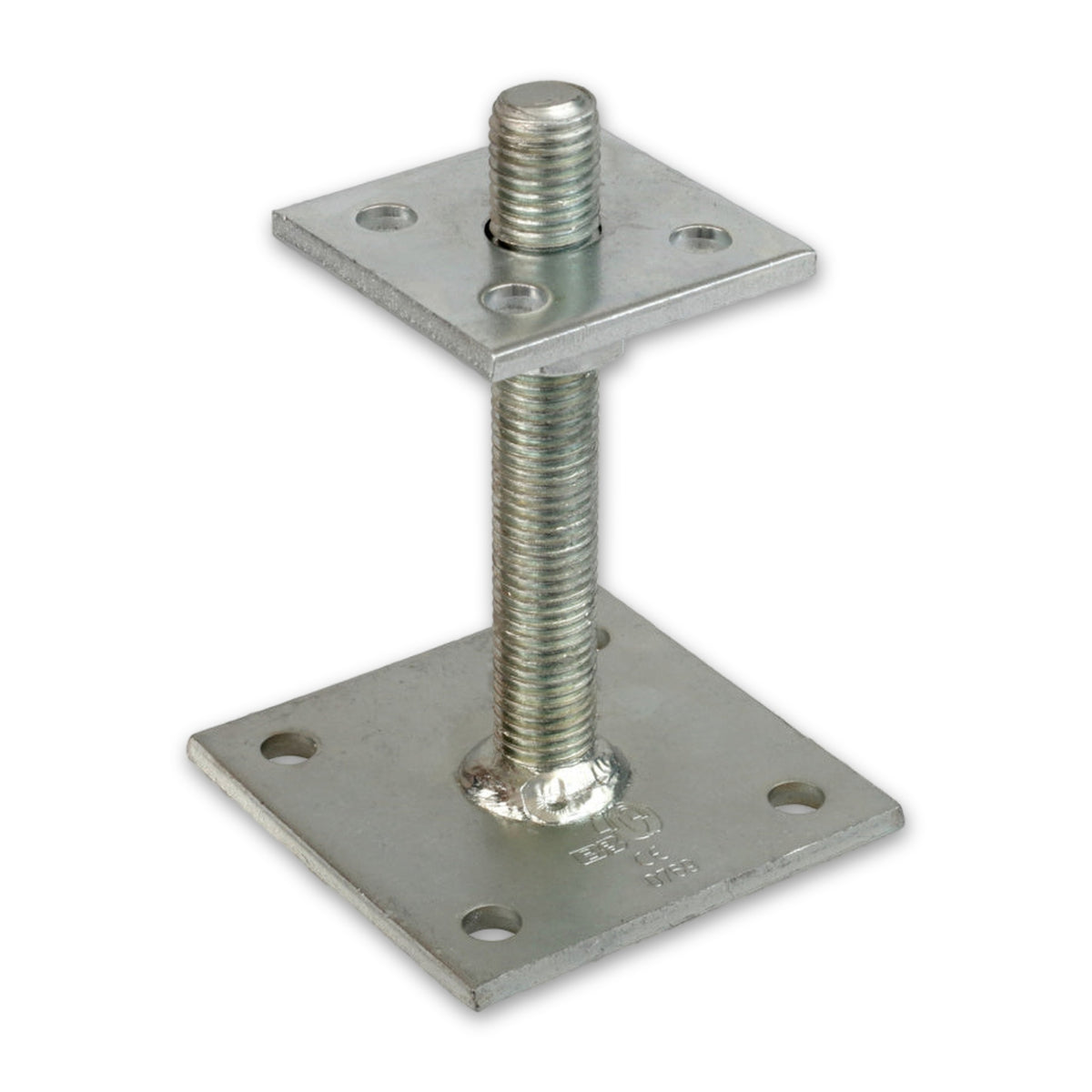

Stützenschuh höhenverstellbar mit Platte, feuerverzinkt, 140 mm

Die Höhe wird über das Gewinde nachgestellt, nicht unterlegt

Dieser Stützenschuh nimmt eine Holzstütze auf und verbindet sie mit dem Untergrund darunter. Er gehört zur aufschraubbaren Bauart mit höhenverstellbarer Ankerstange: Über das metrische Gewinde M20 lässt sich die Aufnahme zwischen 45 mm und 140 mm nachstellen, wenn der Untergrund nicht plan verläuft. Die quadratische Trägerplatte mit 70 x 70 mm nimmt die Stütze auf, die größere Bodenplatte mit 100 x 100 mm wird auf dem Untergrund verschraubt.

Höhenunterschiede ausgleichen, ohne die Stütze zu kürzen

Liegt der Untergrund nicht überall gleich hoch, gleicht sonst nur das Zuschneiden der Stütze den Unterschied aus. Bei diesem Schuh wird die Trägerplatte über das Gewinde M20 in der Höhe eingestellt, bis sie auf gleicher Höhe wie bei den Nachbarstützen sitzt; der Verstellbereich reicht von 45 mm bis 140 mm. Materialstärke 6 mm und die feuerverzinkte Oberfläche betreffen das Stahlteil selbst; ob der Korrosionsschutz für den geplanten Einbauort ausreicht, hängt von der dort geltenden Nutzungsklasse ab.

Wo er zum Einsatz kommt

Aufschraubbare, höhenverstellbare Stützenschuhe dieser Art kommen im Holzbau und in der Zimmerei vor. Bei Außeneinsätzen wie Terrassenbau, Carportbau oder Garten- und Landschaftsbau ist vorab zu prüfen, ob die feuerverzinkte Oberfläche zur dortigen Nutzungsklasse passt, etwa bei Bodenkontakt oder Bewitterung. Für tragende Stützen kommt zusätzlich ein bautechnischer Nachweis nach den europäischen Bemessungsregeln hinzu.

Häufige Fragen

Ist der Stützenschuh ohne weiteren Nachweis für tragende Holzstützen einsetzbar?

Nein, dafür ist ein bautechnischer Nachweis nach den europäischen Bemessungsregeln für Stahlbau und Holzbau nötig, der Anschlüsse und Holzstütze gemeinsam betrachtet. Diesen Nachweis erstellt ein Tragwerksplaner; Nagelbild, Schrauben und Bolzen richten sich nach den dem Artikel zugeordneten Montageunterlagen.

Reicht die feuerverzinkte Oberfläche für jeden Einbauort?

Das hängt von der Nutzungsklasse am Einbauort ab, nicht von der Sortimentskategorie. Wo Regen, Spritzwasser oder Erdkontakt eine höhere Nutzungsklasse verlangen, ist vorab zu klären, ob eine feuerverzinkte Oberfläche ausreicht oder eine andere Ausführung gefragt ist.

Welche Stützenbreite passt zur Trägerplatte?

Die passende Stützenbreite lässt sich nicht an der Trägerplatte mit 70 x 70 mm ablesen. Der Mindestquerschnitt der Holzstütze hängt vom Typ des Stützenschuhs ab; bei tragenden Stützen legt ihn der bautechnische Nachweis fest. Aufgesetzt wird die Stütze mittig und mit ebener Hirnfläche.

Wie wird die Bodenplatte am Untergrund befestigt?

Die Bodenplatte mit 100 x 100 mm wird aufgeschraubt; ihre Löcher sind für Befestigungsmittel vorgesehen, die zum jeweiligen Untergrund gehören, etwa Dübel oder Anker in Beton. Diese sind gesondert zu wählen und nicht im Lieferumfang dieses Artikels enthalten.
