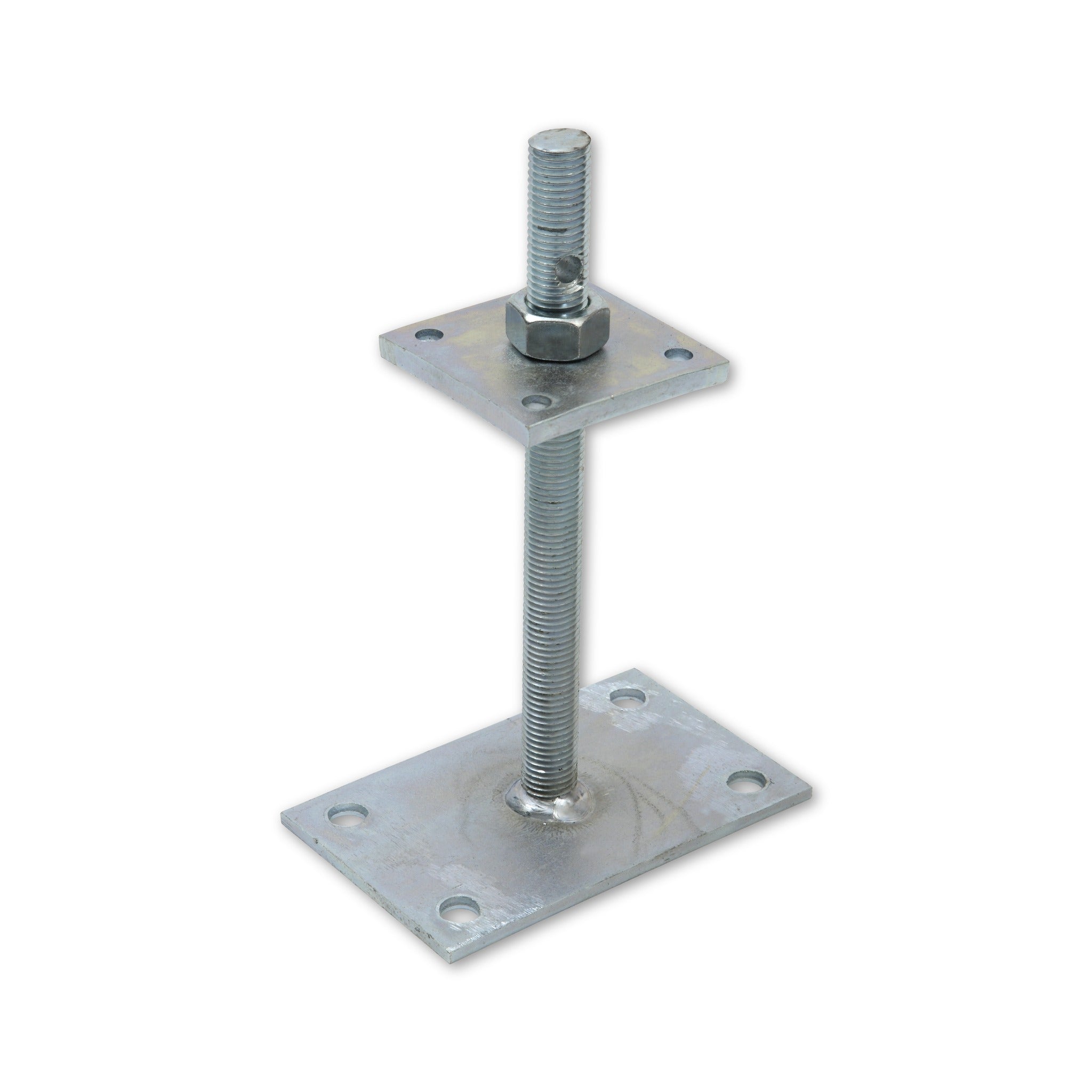

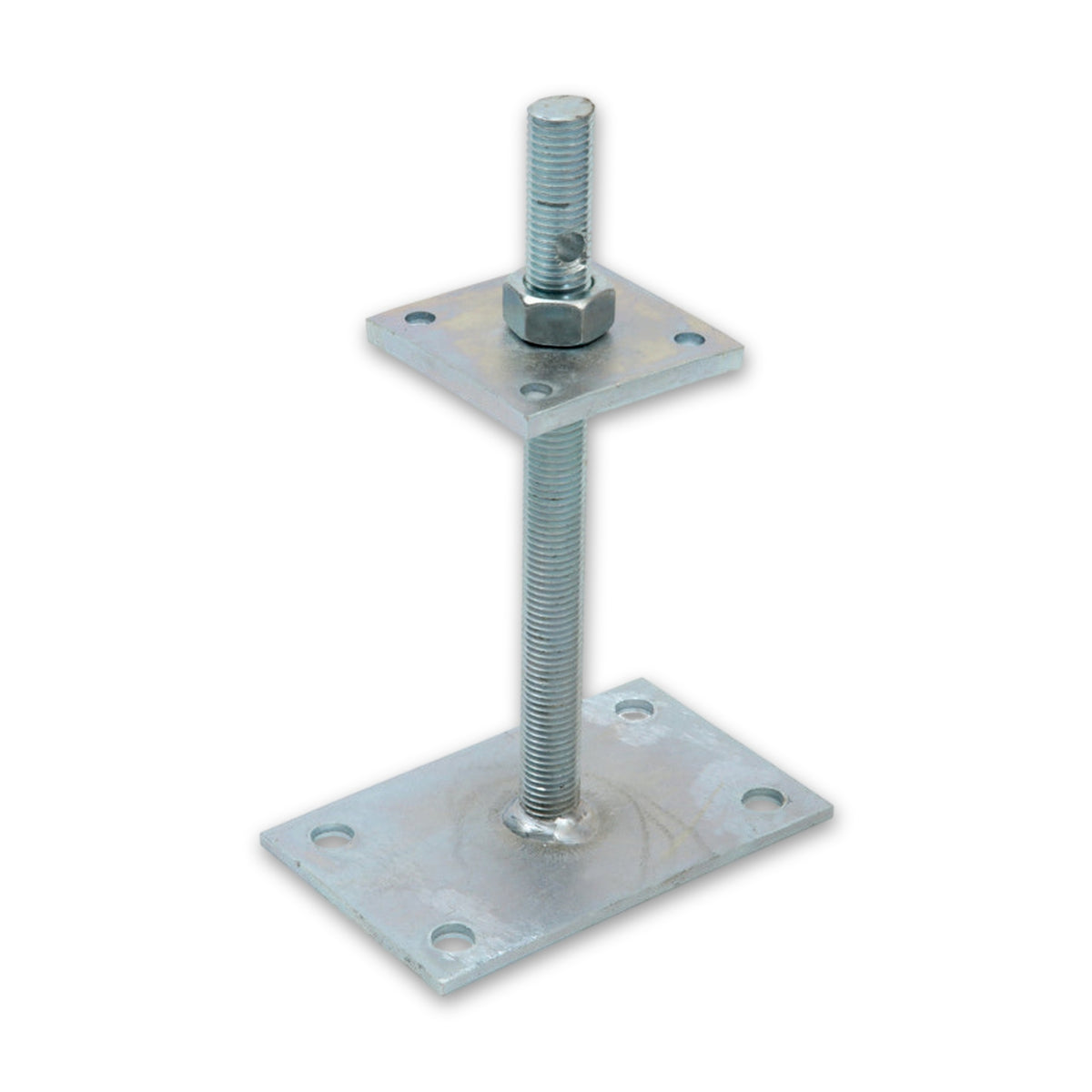

Stützenschuh höhenverstellbar mit Platte, feuerverzinkt, 250 mm

Den Pfosten ausrichten, obwohl das Fundament es nicht ist

Wenn ein Betonfundament nicht exakt eben ist, muss die Holzstütze trotzdem lotrecht und in einer Flucht stehen. Der Stützenschuh gleicht das aus: Eine Bodenplatte liegt auf dem Beton, eine Ankerstange mit M22-Gewinde stellt den Abstand ein, und eine Trägerplatte nimmt oben den Holzquerschnitt auf.

Höhe über das Gewinde einstellen

Die Ankerstange verbindet Boden- und Trägerplatte und lässt sich über ihr M22-Gewinde in der Höhe verstellen; eine seitliche Verstellung für unterschiedliche Holzbreiten gehört zu dieser Ausführung nicht. Die Bauhöhe der Ankerstange beträgt 250 mm.

Platten und Bohrbild

• Trägerplatte 80 × 80 mm: Auf dieser Fläche liegt die Holzstütze auf; ihr Querschnitt sollte mittig sitzen, damit die Auflage vollflächig trägt.
• Bodenplatte 100 × 140 mm, gelocht: Durch die Löcher wird der Stützenschuh mit Bolzen auf dem Beton befestigt.
• Werkstoff Stahl, feuerverzinkt: Die Oberfläche schützt die Bauteile vor Korrosion.

Einsatz auf Beton und im Erdreich

Die Befestigung erfolgt mit Bolzen durch die Bodenplatte auf Beton. Für den Einsatz im Erdreich reicht der Stützenschuh allein nicht aus; dort ist zusätzlich ein Erdanker erforderlich, der nicht zum Lieferumfang gehört.

Wer den Stützenschuh einsetzt

Stützenschuhe dieser Bauart gehören zu den üblichen Bauteilen im Holzbau: Zimmereien, Garten- und Landschaftsbaubetriebe sowie Heimwerker verankern damit Holzstützen auf Beton und gleichen dabei Unebenheiten des Untergrunds aus. Tragende Anschlüsse gehören in die Hände eines Tragwerksplaners, der die Bemessung nach den Regeln des Stahl- und des Holzbaus vornimmt.

Häufige Fragen

Was lässt sich an diesem Stützenschuh verstellen?

Über das M22-Gewinde der Ankerstange lässt sich nur die Höhe zwischen Bodenplatte und Trägerplatte einstellen. Eine seitliche Verstellung für unterschiedliche Holzbreiten bietet diese Ausführung nicht; dafür gibt es im Sortiment andere Bauarten mit seitenverstellbaren Elementen.

Reicht dieser Stützenschuh auch für die Verankerung im Erdreich?

Nein, allein nicht. Im Erdreich ist zusätzlich ein Erdanker nötig, der separat zu beschaffen ist. Auf Beton wird er mit Bolzen durch die Bodenplatte befestigt.

Welcher Holzquerschnitt passt auf die Trägerplatte?

Die Trägerplatte misst 80 × 80 mm; der aufgesetzte Holzquerschnitt sollte mittig auf dieser Fläche stehen, damit die Hirnfläche vollflächig aufliegt. Zusätzlich sollte die Stütze gegen Verdrehen gesichert und an beiden Enden gelagert sein.

Ist Befestigungsmaterial im Lieferumfang enthalten?

Geliefert wird der Stützenschuh als Einzelteil. Bolzen für die Betonverankerung und Schrauben für die Holzverbindung sind gesondert zu wählen, passend zum Untergrund und zum Holzquerschnitt.
