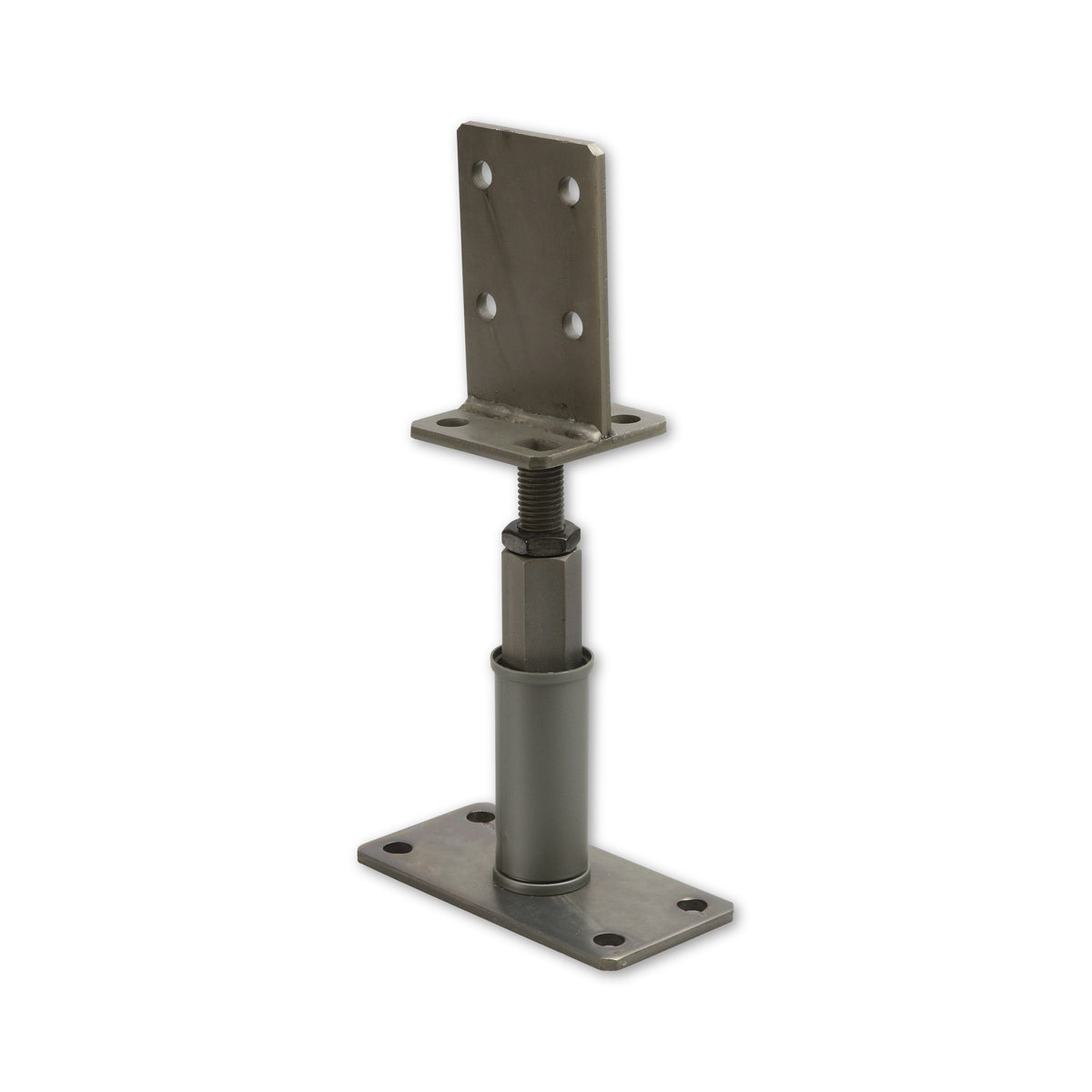

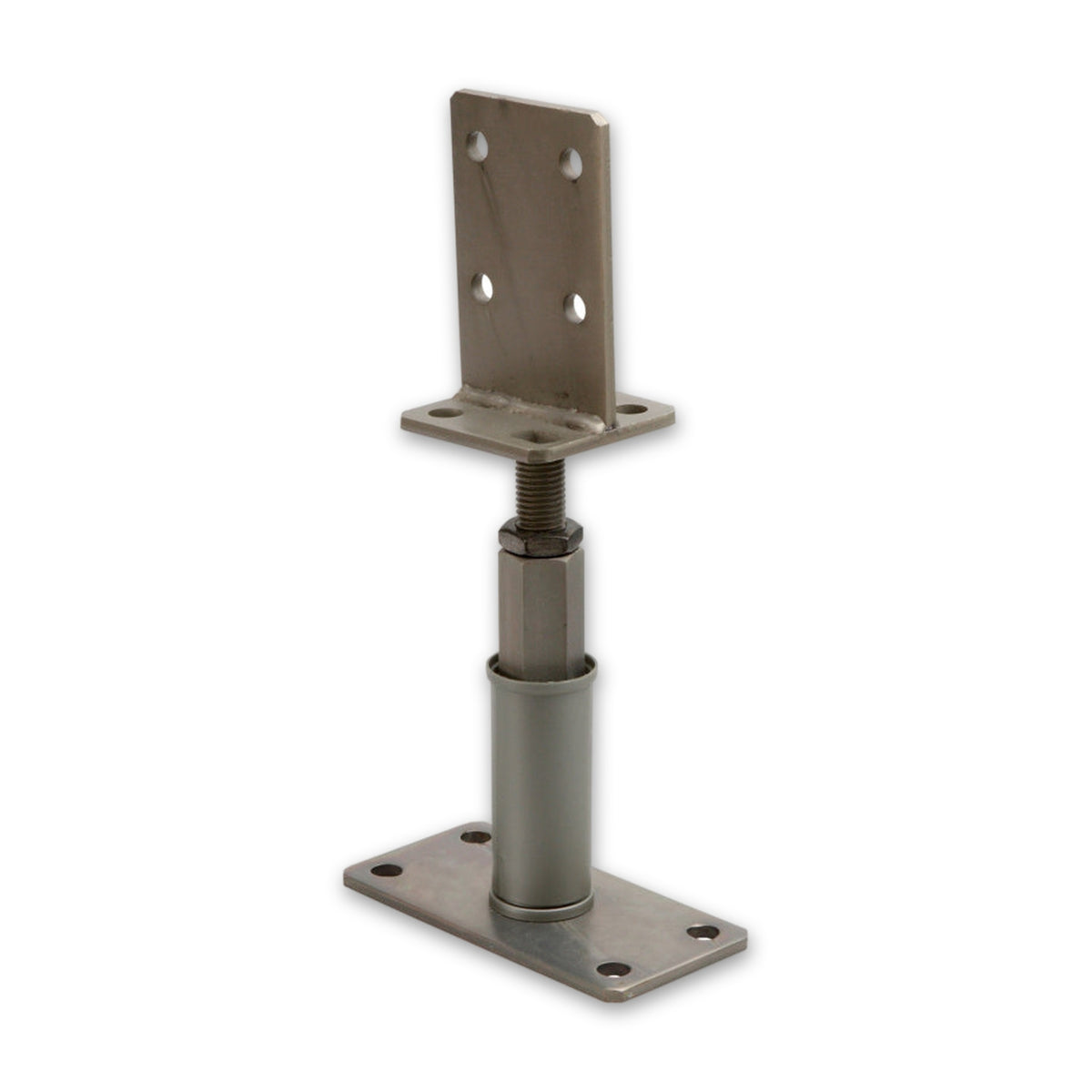

Stützenschuh höhenverstellbar mit Schwert, Zink-Eisen-beschichtet

Der Anschluss zum Holz bleibt verdeckt

Dieser Stützenschuh trägt oben kein offenes Gabelblech, sondern ein Schwert, das in den Pfosten eingesteckt wird. Am sichtbaren Holz bleibt dadurch kein Beschlag zu erkennen. Zwischen Schwert und Bodenplatte sitzt der höhenverstellbare Teil, mit dem sich die Bauhöhe zwischen 135 mm und 200 mm einstellen lässt.

Unebenheiten des Untergrunds lassen sich ausgleichen

Über den Verstellbereich von 135 mm bis 200 mm wird die Höhe des Stützenschuhs an den tatsächlichen Abstand zwischen Betonoberfläche und Pfostenunterkante angepasst, statt den Pfosten selbst zu kürzen. Die Bodenplatte misst 160 x 80 mm und wird mit Bolzen auf dem Beton befestigt.

Montage: zuerst die Fußplatte, dann der Pfosten

Stützenschuhe dieser Bauart werden im Holzbau und in der Zimmerei eingesetzt, um Holzstützen und Pfosten auf einem Untergrund aus Beton aufzulagern. Zuerst wird die Bodenplatte mit Bolzen auf dem Beton befestigt, anschließend wird der Pfosten auf das Schwert aufgesteckt. Für eine tragende Verwendung ist zusätzlich ein bautechnischer Nachweis nach den dem Artikel zugeordneten Unterlagen erforderlich.

Häufige Fragen

Woran erkenne ich, ob mein Pfosten zum Schwert passt?

Maßgeblich ist, dass der Pfostenquerschnitt das Schwert vollständig aufnimmt und die dafür vorgesehenen Mindestmaße einhält; eine ähnliche Bauform allein genügt dafür nicht. Mindestquerschnitt des Pfostens und Maße des Schwerts sind für diesen Artikel nicht aufgeführt; klären Sie die Passung deshalb vor der Bestellung mit uns.

Wie wird der Stützenschuh am Beton befestigt?

Die Bodenplatte wird mit Bolzen auf dem Beton befestigt. Welcher Bolzendurchmesser und welche Ankertechnik zum Untergrund passen, richtet sich nach der Betongüte und der geplanten Last und gehört zur Ausführungsplanung.

Wie viel Höhe lässt sich mit diesem Stützenschuh ausgleichen?

Die Bauhöhe zwischen Bodenplatte und Schwert lässt sich zwischen 135 mm und 200 mm einstellen und gleicht damit Unebenheiten des Untergrunds aus, ohne dass der Pfosten gekürzt werden muss. Außerhalb dieses Bereichs ist eine andere Ausführung die passende Wahl.

Reicht die Zink-Eisen-Beschichtung für jeden Einbauort?

Nicht ohne Weiteres, denn das hängt von der am Einbauort geltenden Nutzungsklasse ab: Für frei bewitterte Stellen (Nutzungsklasse 3) sind bei Stützenschuhen eine Zinkauflage Z350 oder mindestens 55 µm vorgesehen, und eine Schichtdicke ist für diese Zink-Eisen-Beschichtung nicht angegeben. Welche Nutzungsklasse für das eigene Vorhaben gilt, ist vor der Bestellung zu klären.
