Stützenschuh L-Form mit Dolle, feuerverzinkt, 50 × 80 mm

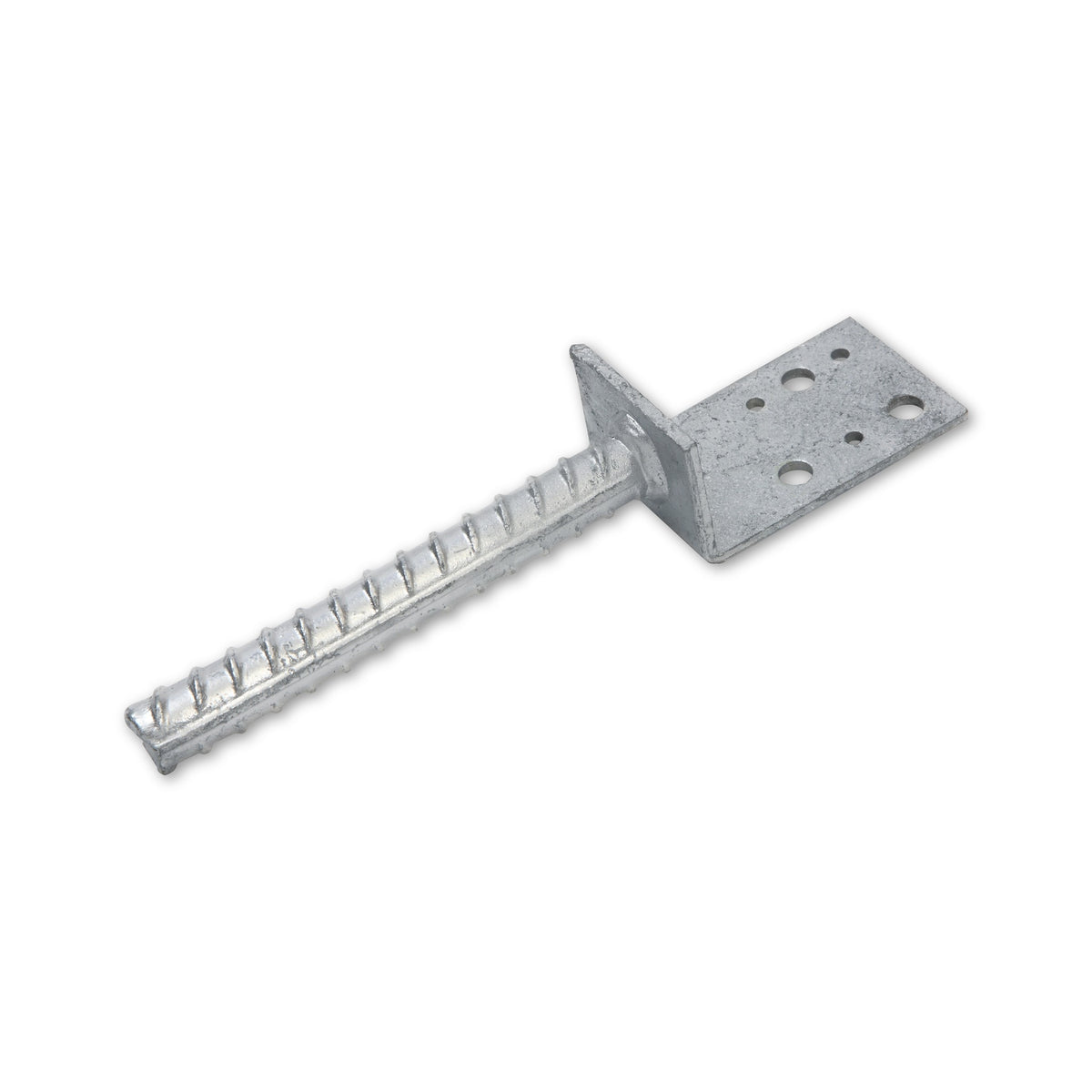

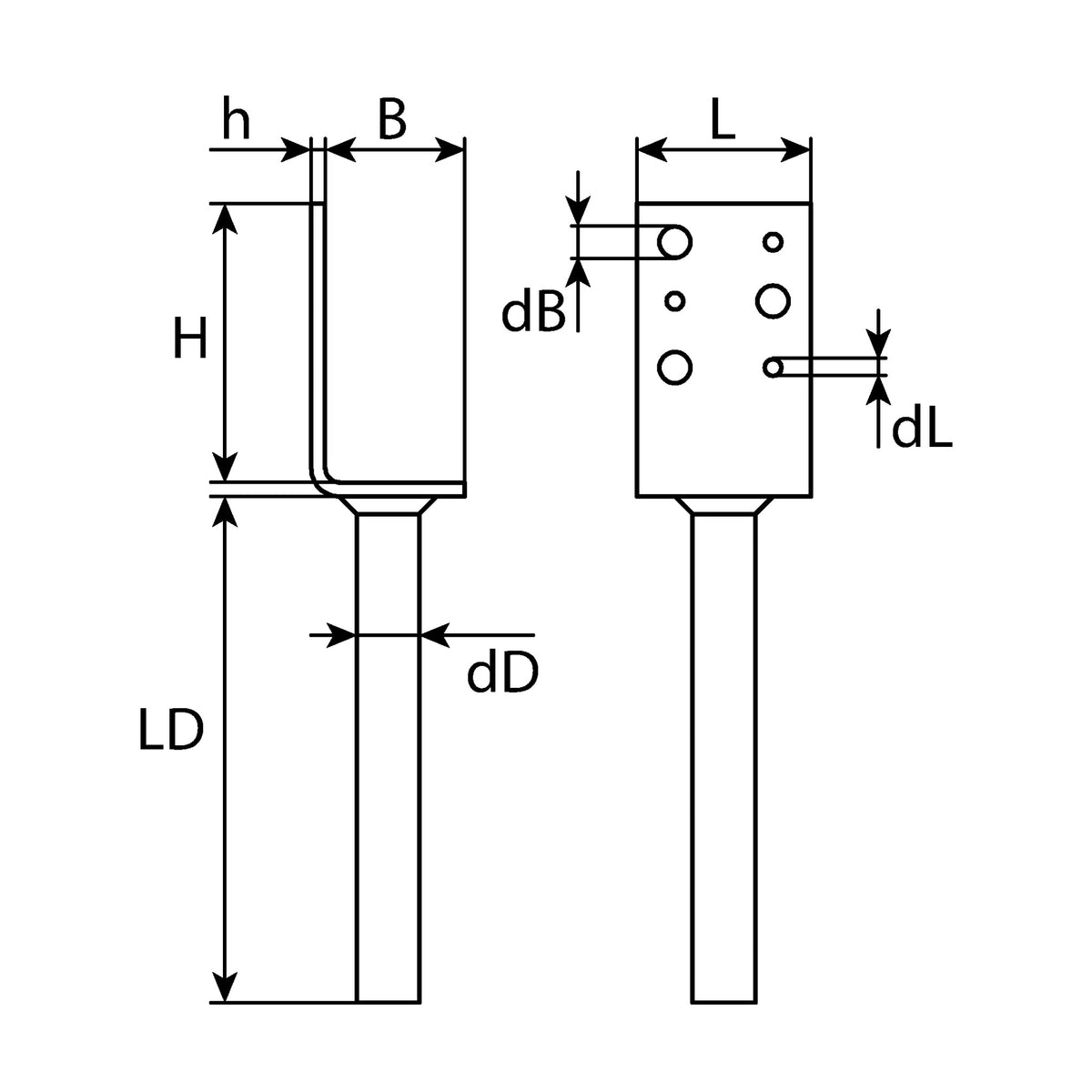

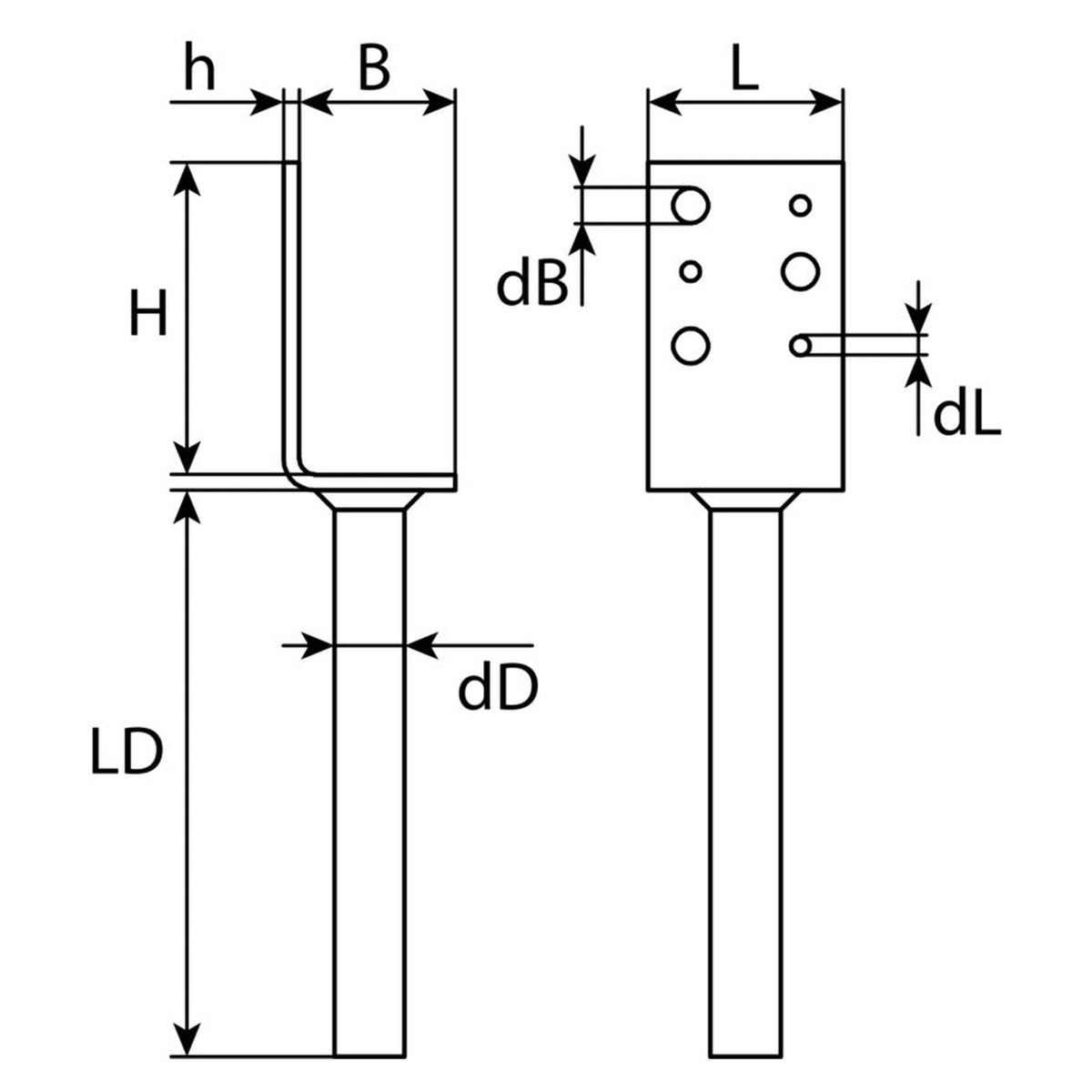

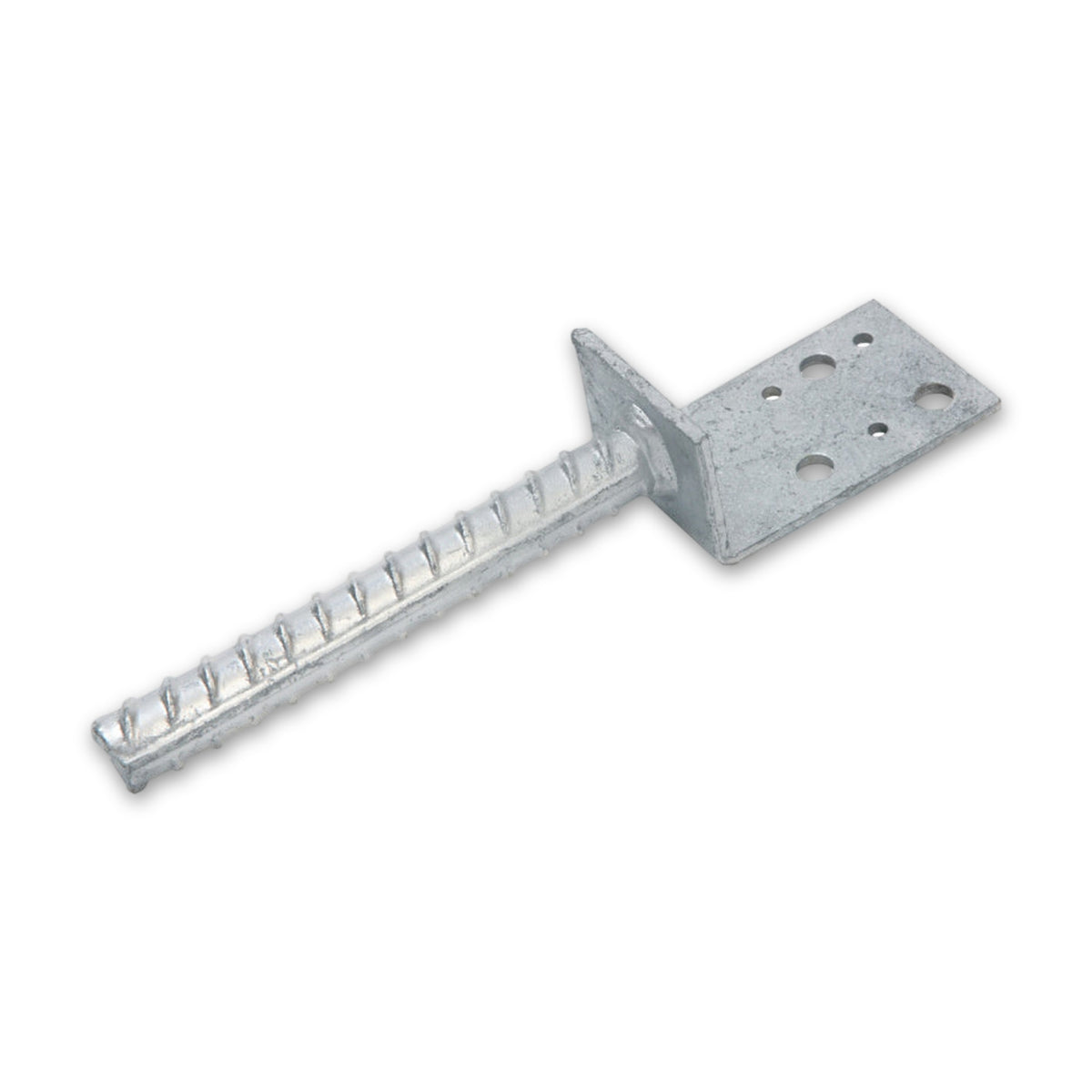

Der Stützenschuh in L-Form verbindet einen Holzpfosten mit einem Betonfundament. Die geriffelte Ankerstange von 145 mm wird beim Betonieren eingegossen, der Pfosten selbst an der aufgehenden Wange angeschlossen; dafür sind Löcher in zwei Durchmessern vorgestanzt. Werkstoff ist Stahl mit feuerverzinkter Oberfläche.

Der Pfosten steht auf dem Beton statt im Erdreich

Holz, das im Boden steckt, bleibt feucht. Diese Bauart setzt den Pfostenfuß auf das Fundament und schließt ihn an der aufgehenden Wange an; das Holz bleibt dabei vom Erdreich getrennt. Die Feuerverzinkung bietet guten Schutz vor Korrosion.

Mit dem Aushärten liegt die Pfostenstellung fest

Die geriffelte Dolle wird fest einbetoniert; danach stehen Ort und Richtung des Fußes unverrückbar fest. Die Pfostenstellung wird deshalb vor dem Betonieren angerissen und während des Abbindens gehalten. Angaben zu Fundamentgröße, Betongüte und Einbindetiefe macht der Hersteller nicht; die Konstruktionsverantwortung liegt nach seiner Angabe beim Anwender.

Für Pergola und Terrasse, nicht für freistehende Carports

Der Einsatz umfasst den Bau von Carports, Pergolen und Terrassen. Für freistehende Carports schließt er Stützenschuhe mit Dolle wegen Winddruck und Schneelast aus; entscheidend ist deshalb, ob das Bauwerk frei steht oder am Gebäude anschließt. Mit dieser Bauart arbeiten Zimmerei und Holzbau ebenso wie Garten- und Landschaftsbau und Selbstbauer.

Häufige Fragen

Wofür ist dieser Stützenschuh gedacht?

Er nimmt einen Holzpfosten auf einem Betonfundament auf; Einsatzbereiche sind Carports, Pergolen und Terrassen. Ob die Konstruktion im Einzelfall trägt, klärt der bautechnische Nachweis.

Darf er unter einem freistehenden Carport verwendet werden?

Nein. Der Hersteller untersagt Stützenschuhe mit Dolle bei freistehenden Carports; genannt sind Winddruck und Schneelast. Für solche Bauwerke kommen andere Bauarten von Pfostenträgern in Betracht; welche passt, entscheidet die Tragwerksplanung.

Wie wird die Dolle einbetoniert?

Die Ankerstange wird beim Gießen in den frischen Beton gesetzt und bleibt dort. Richten Sie den Stützenschuh vor dem Abbinden aus und sichern Sie ihn gegen Verrutschen. Maße für Fundament und Einbindetiefe sind nicht angegeben.

Welche Nägel und Bolzen gehören in die gestanzten Löcher?

Vorgegeben sind nur die Durchmesser: 5 mm für Nägel und 9 mm für Bolzen. Welcher Nagel- oder Bolzentyp eingesetzt wird, legt im Holzbau der bautechnische Nachweis fest. Achten Sie darauf, dass auch die Verbindungsmittel einen passenden Zinküberzug tragen.

Reicht die Feuerverzinkung im Freien?

Der Hersteller gibt für die Feuerverzinkung guten Korrosionsschutz an, ohne Schichtdicke oder Nutzungsklasse zu nennen. Schichtdicke und Nutzungsklasse sind dabei nicht angegeben. Bei dauernder Feuchte lassen Sie den Korrosionsschutz vorhabenbezogen festlegen.
