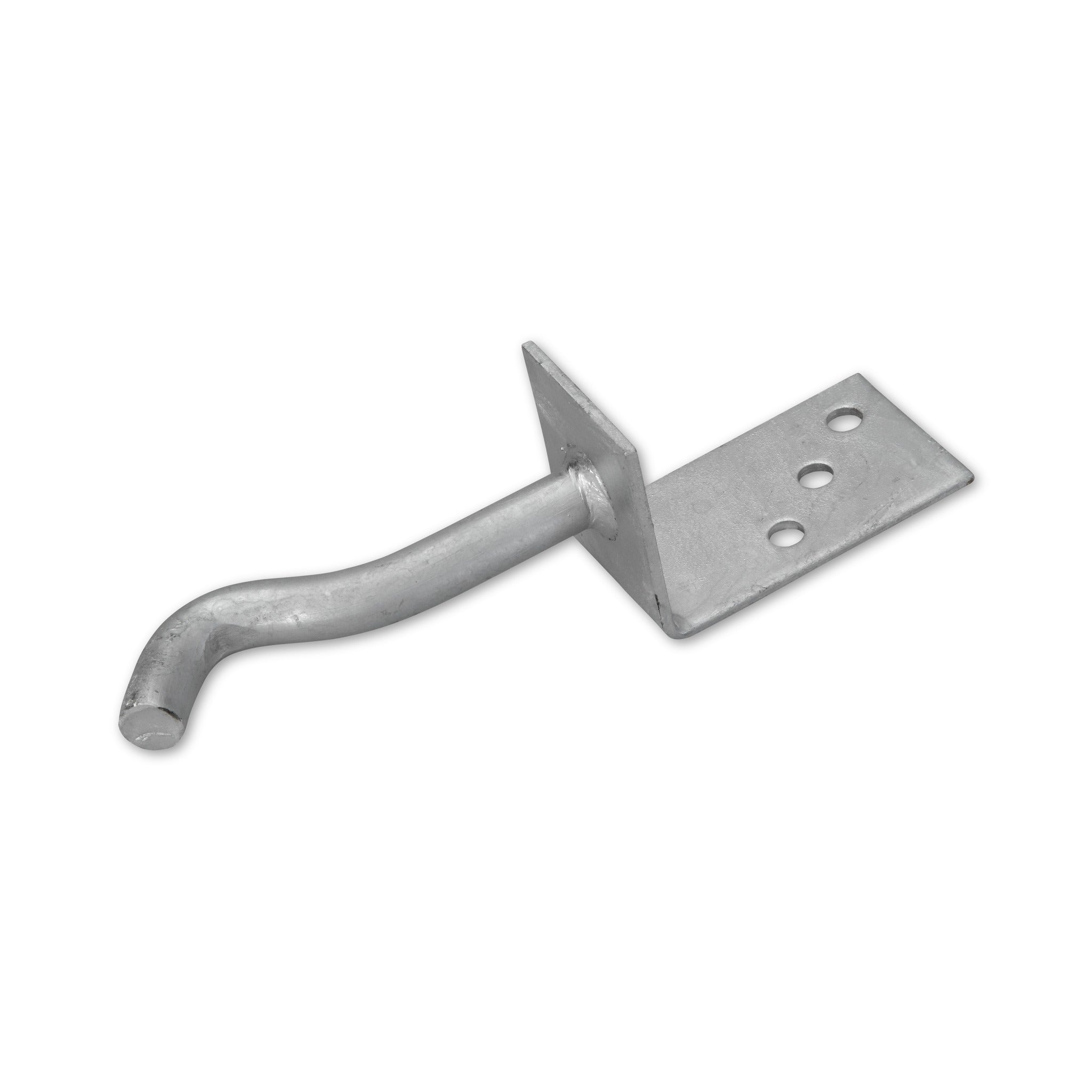

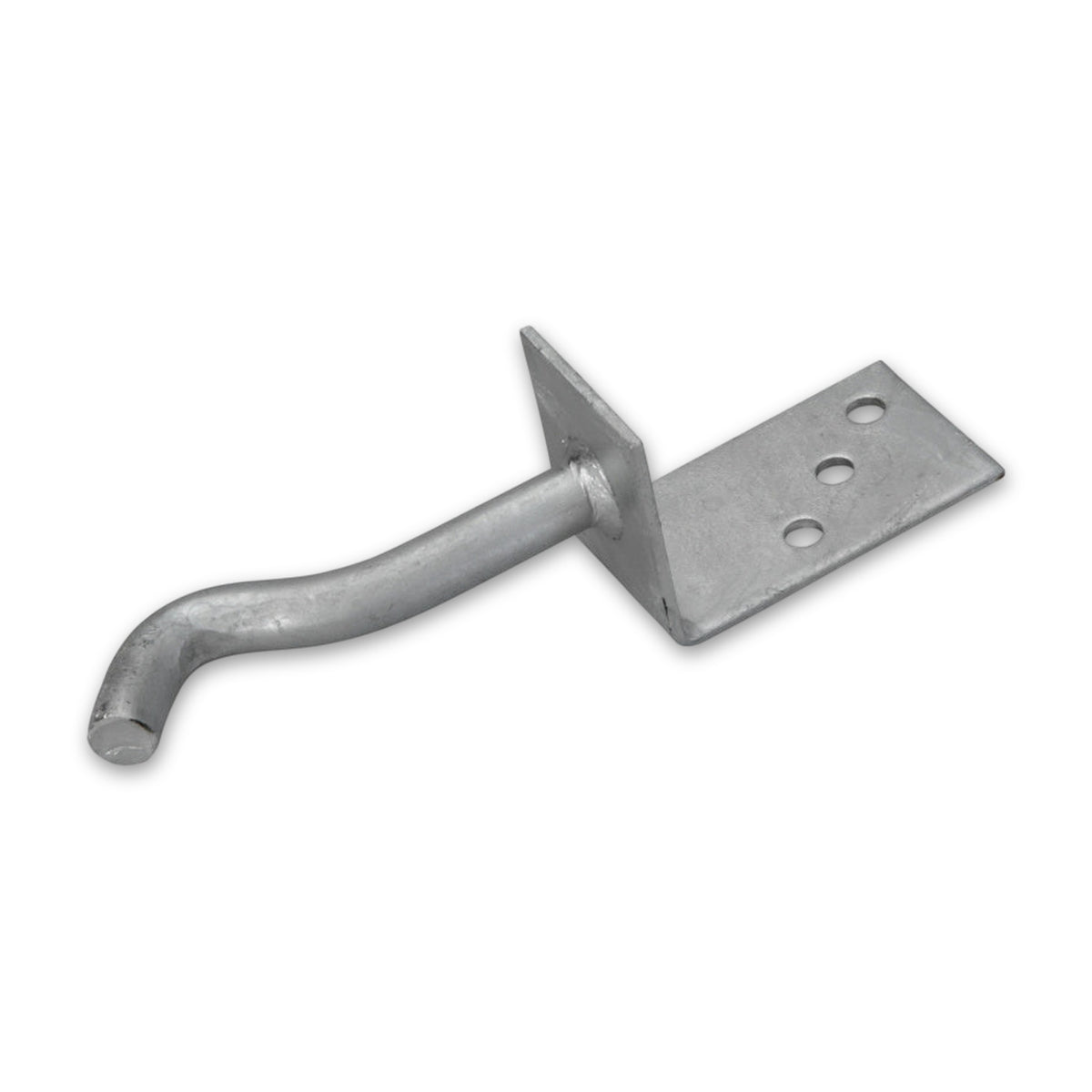

Stützenschuh L-Form mit gekröpfter Dolle, feuerverzinkt, 60 × 100 mm

Eine Wange trägt die Stütze, keine Gabel

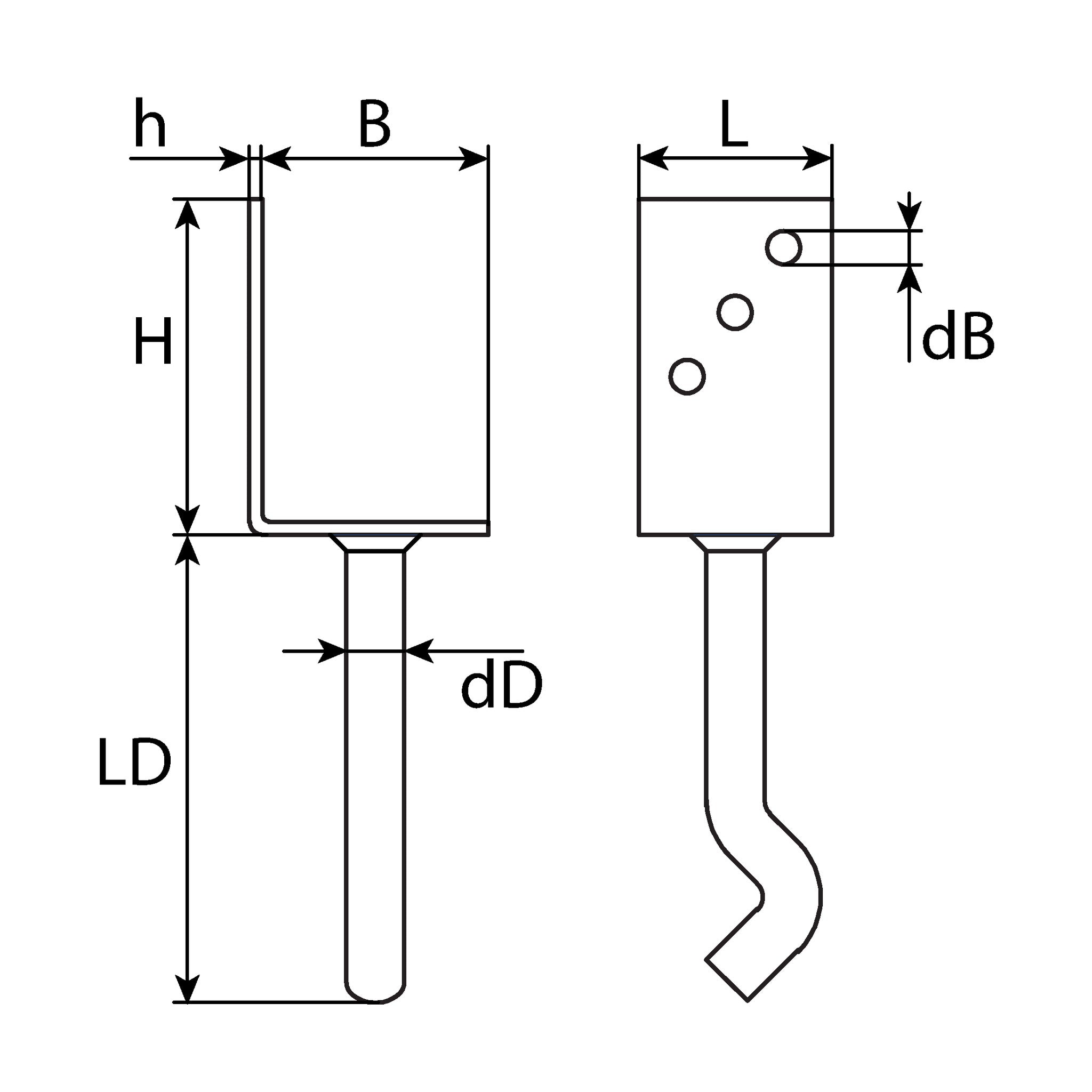

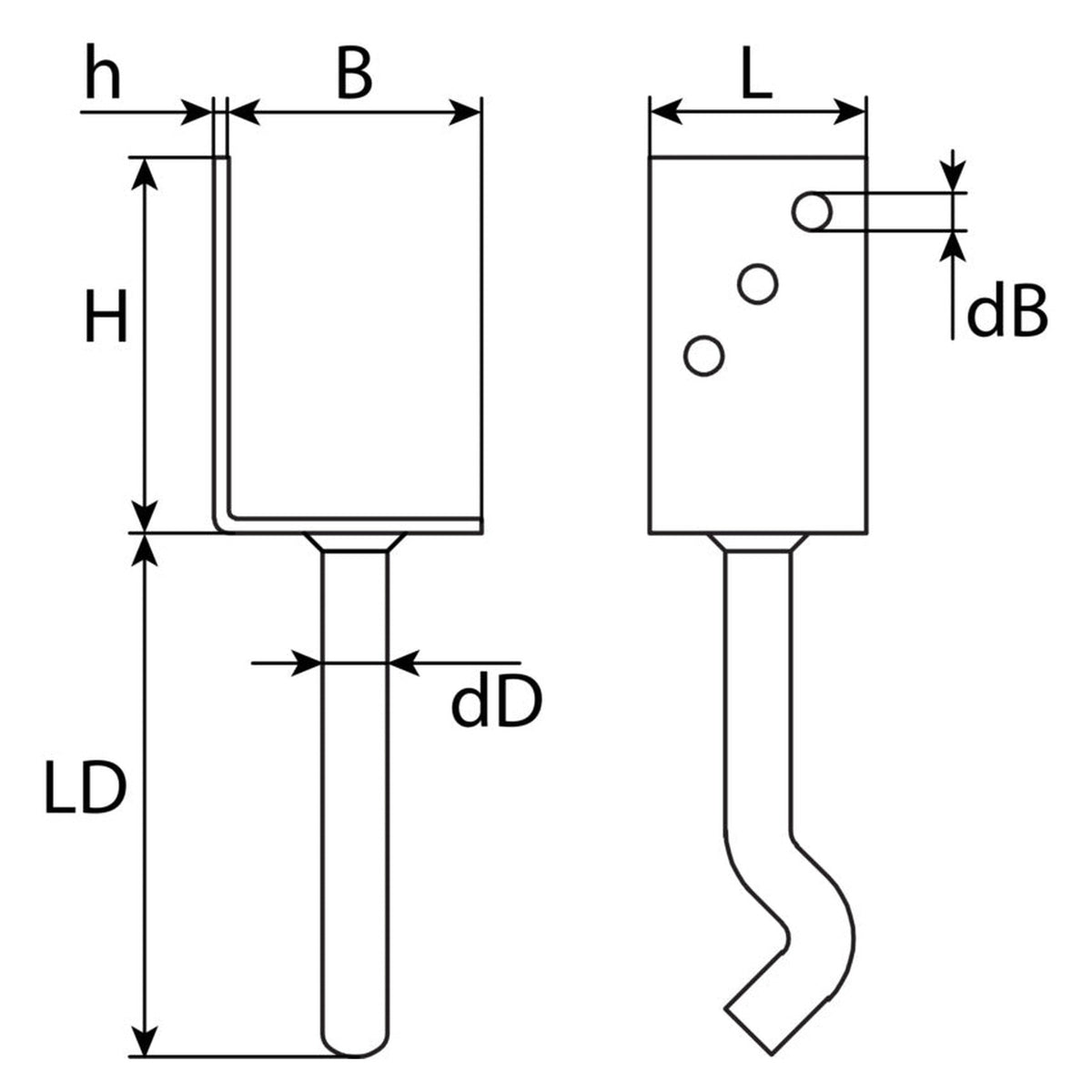

Der Stützenschuh nimmt eine Holzstütze auf einer Auflagefläche von 60 x 70 Millimetern auf und hält sie über eine einzige aufgehende Wange fest. Die Verschraubung erfolgt von einer Seite; anders als bei einer Ausführung mit zwei Wangen liegt die Stütze hier nur an einer Fläche an. Unten trägt der Schuh keine Fußplatte zum Aufdübeln, sondern eine Dolle, die in frischen Beton einbetoniert wird.

Die Kröpfung der Dolle gibt zusätzlichen Halt

Die Ankerstange verläuft nicht gerade, sondern ist abgewinkelt (gekröpft) ausgeführt. Diese Form sorgt für zusätzliche Stabilität der Verankerung im Beton. Für die Verschraubung der Holzstütze sind die Montagelöcher mit 10,5 Millimeter Durchmesser bereits vorgestanzt.

Feuerverzinkter Stahl für den Einsatz im Freien

Stützenschuh und Dolle bestehen aus feuerverzinktem Stahl. Die Feuerverzinkung schützt die Oberfläche vor Korrosion; ob sie für die am Einbauort geltende Nutzungsklasse und die dortigen Witterungsbedingungen ausreicht, ist für das jeweilige Vorhaben gesondert zu prüfen.

Für Carport, Pergola und Terrasse vorgesehen

Einsatzbereich ist der Bau von Carports, Pergolen und Terrassen. Bei freistehenden Carports ist der Einsatz von Stützenschuhen mit Dolle ausdrücklich nicht vorgesehen, weil dort Winddruck und Schneelast wirken. Die Verantwortung für die Gesamtkonstruktion und für den statischen Nachweis liegt beim planenden oder ausführenden Betrieb. Zimmerer, Carport- und Terrassenbauer sowie Heimwerker mit passendem Nachweis setzen diese Bauart ein, wenn eine einseitige Verschraubung genügt.

Häufige Fragen

Wie unterscheidet sich die L-Form von einem Stützenschuh mit Gabel?

Die L-Form hält die Stütze über eine einzige Wange und verschraubt sie von einer Seite. Ein Stützenschuh mit Gabel fasst die Stütze zwischen zwei Wangen und verschraubt sie von beiden Seiten. Welche Bauart passt, hängt davon ab, wie die Stütze am Einbauort zugänglich ist und was der Nachweis vorsieht.

Ist dieser Stützenschuh für einen freistehenden Carport geeignet?

Nein, die Ausführung mit Dolle ist dafür wegen Winddruck und Schneelast nicht vorgesehen. Welche andere Stützenschuh-Bauart dort infrage kommt, legt der statische Nachweis fest.

Wie wird der Stützenschuh im Untergrund befestigt?

Die gekröpfte Dolle wird in frischen Beton eingebracht; eine Fußplatte zum Aufdübeln gibt es bei dieser Ausführung nicht. Betongüte, Einbindetiefe und Abstände legt der Tragwerksplaner oder Fachbetrieb für das jeweilige Fundament fest.

Sind Schrauben oder Bolzen für die Wange im Lieferumfang enthalten?

Das ist für diesen Artikel nicht angegeben. Passende Verbindungsmittel wählen Sie nach der Holzstütze und dem statischen Nachweis.
