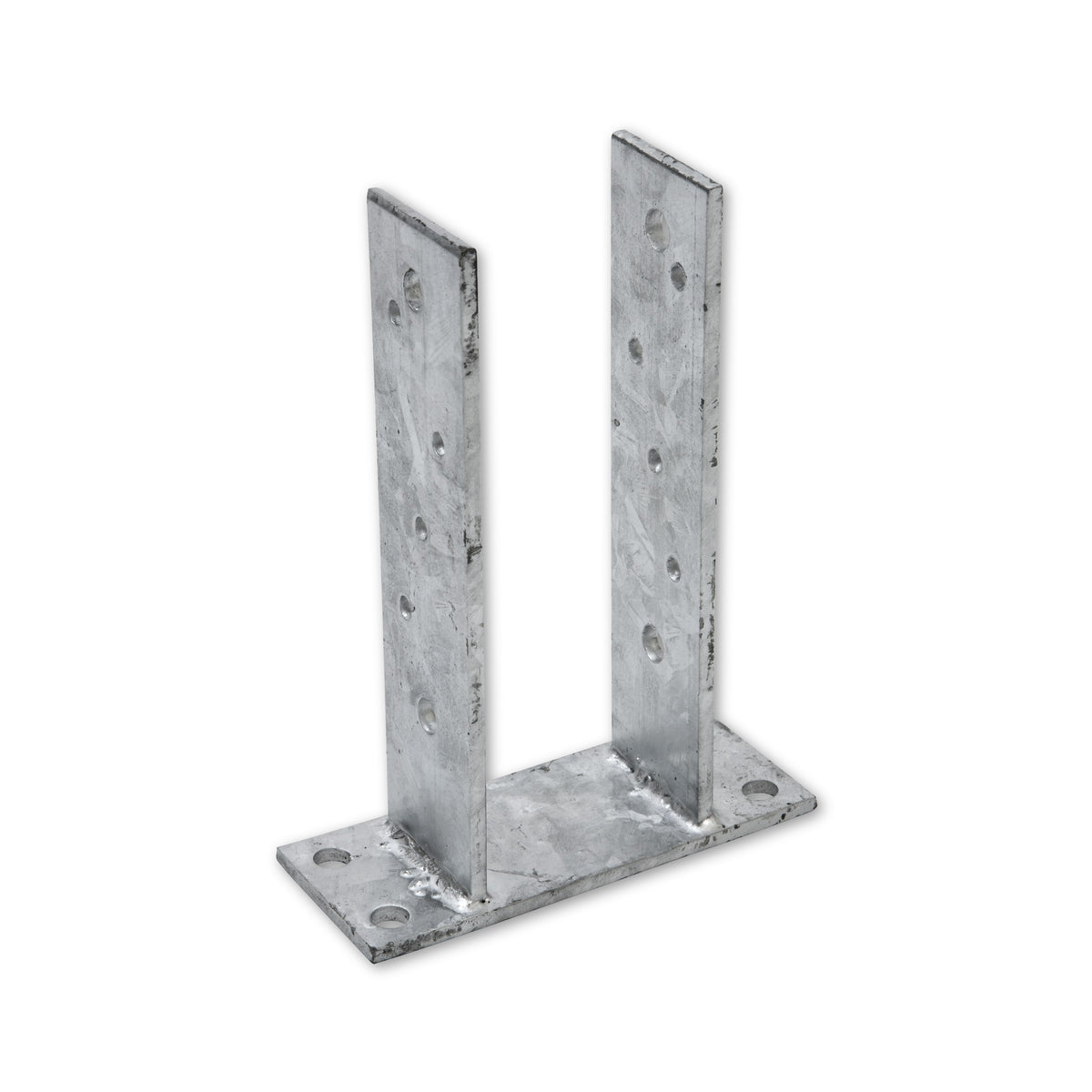

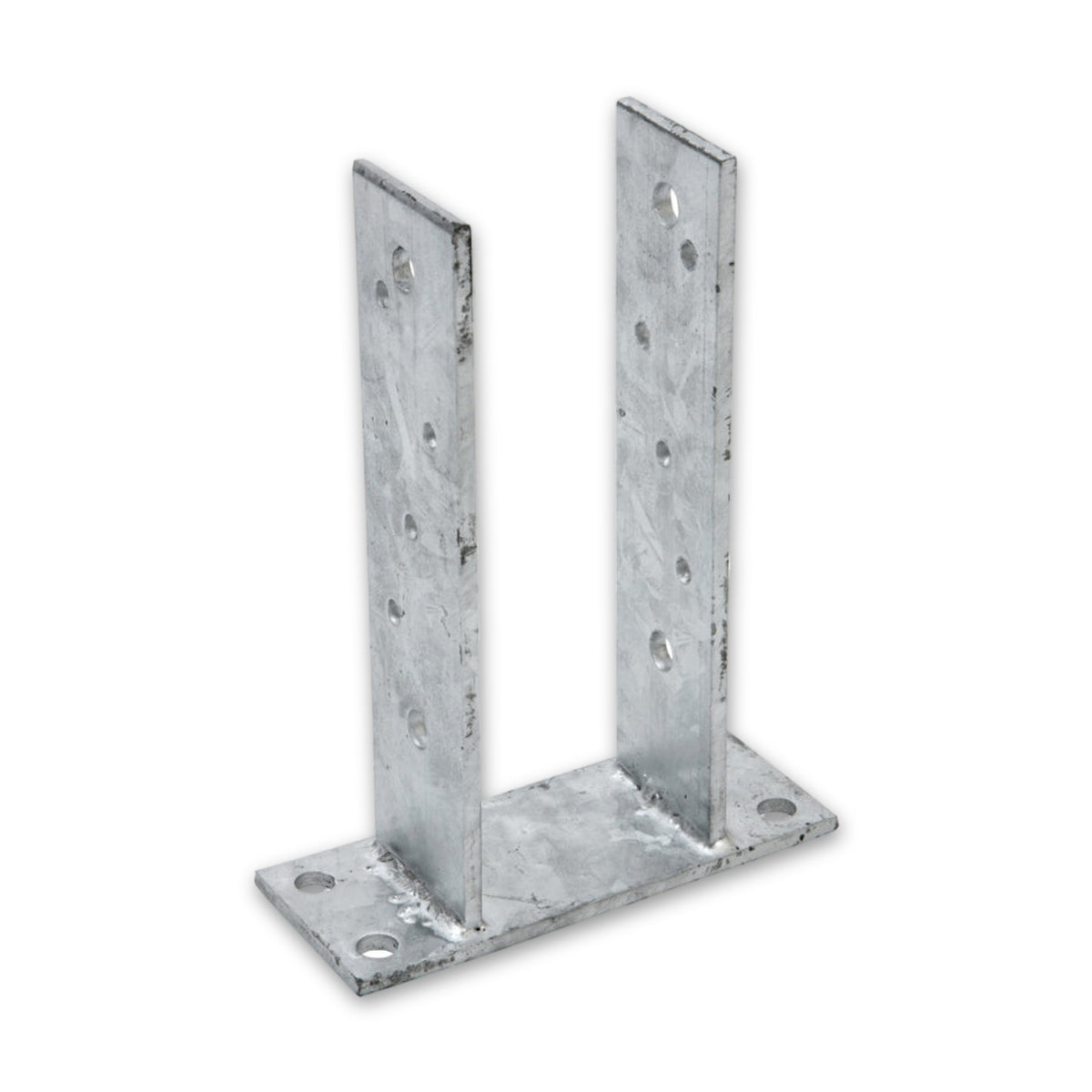

Stützenschuh mit Bodenplatte zum Aufschrauben, Stahl verzinkt

Eine Bodenplatte, die in die Länge geht

Der U-förmige Schuh umfasst einen Vierkantpfosten über 200 mm Höhe und sitzt auf einer langgestreckten Bodenplatte: 60 mm breit und je nach Ausführung 160 bis 210 mm lang. Anders als eine quadratische Fußplatte liegt dieser Streifen also nur in einer Richtung weit aus, und in derselben Richtung rücken die beiden Befestigungspunkte mit der Öffnungsweite weiter auseinander. Der Untergrund ist dabei schon fertig: Angegeben ist die Befestigung mit Bolzen durch die Fußplatte auf Beton.

Drei Lochdurchmesser mit drei Aufgaben

Im Blech sitzen drei verschiedene Bohrungen. Die Nagellöcher mit 7 mm gehören zum Anschluss am Holz, für den Schrauben, Bolzen und Ankernägel in Frage kommen. Die Befestigungslöcher der Bodenplatte messen 10,5 mm, das Montageloch 11 mm. Was durch diese Löcher geht, liegt nicht bei: Nägel, Schrauben, Bolzen und Dübel richten sich nach Holz, Untergrund und Nachweis.

Woran sich die vier Ausführungen unterscheiden

• Öffnungsweite von 71 bis 121 mm: Das lichte Maß zwischen den Schenkeln nimmt den Pfostenquerschnitt auf und ist die eine Größe, an der die Wahl hängt; die Länge der Bodenplatte wächst damit mit.
• 4 mm Blech in Schuh und Platte: Beide Teile sind gleich stark ausgeführt, und Breite und Höhe des Schuhs bleiben über die Reihe gleich.
• Verzinkte Oberfläche: Welche Zinkauflage verlangt ist, hängt an der Nutzungsklasse am Einbauort. Die Bewertungen für Pfostenträger sehen eine galvanische Verzinkung nur für die Nutzungsklassen 1 und 2 vor und verweisen im Übrigen auf die Bestimmungen und Umgebungsbedingungen am Ort.

Häufige Fragen

Was gehört dazu, wenn die Stütze trägt?

Dann hängt die Tragwirkung an mehreren Bauteilen zugleich: an den Verbindungsmitteln, am Stahlteil und am Holz selbst. Die ausgewiesenen Leistungen solcher Pfostenträger setzen voraus, dass die Stütze gegen Verdrehen gehalten und an beiden Enden gelagert ist, im Schuh frei von Baumkante bleibt und die Mindestabmessungen einhält; als Holz ist Vollholz der Festigkeitsklasse C24 oder besser vorausgesetzt. Die Verankerung im Fundament ist dabei ein eigener Punkt und nicht Gegenstand einer solchen Bewertung. Welche Unterlagen zu diesem Artikel gehören, ist je Artikel und Bauvorhaben zu klären.

Wo sitzen die Verbindungsmittel im Holz?

Gesetzt werden sie stets im größtmöglichen Abstand zur Hirnfläche der Stütze, und Schrauben werden in vorgebohrte Löcher eingedreht. Der Querschnitt soll dabei mittig im Schuh sitzen. Wie viele Verbindungsmittel welcher Art gesetzt werden, gibt der Schuh nicht vor; das steht in den Unterlagen zum Artikel und im bautechnischen Nachweis.
