Stützenschuh mit Schwert und Dolle zum Einzapfen, feuerverzinkt

Verdeckte Verbindung zwischen Fundament und Holzpfosten

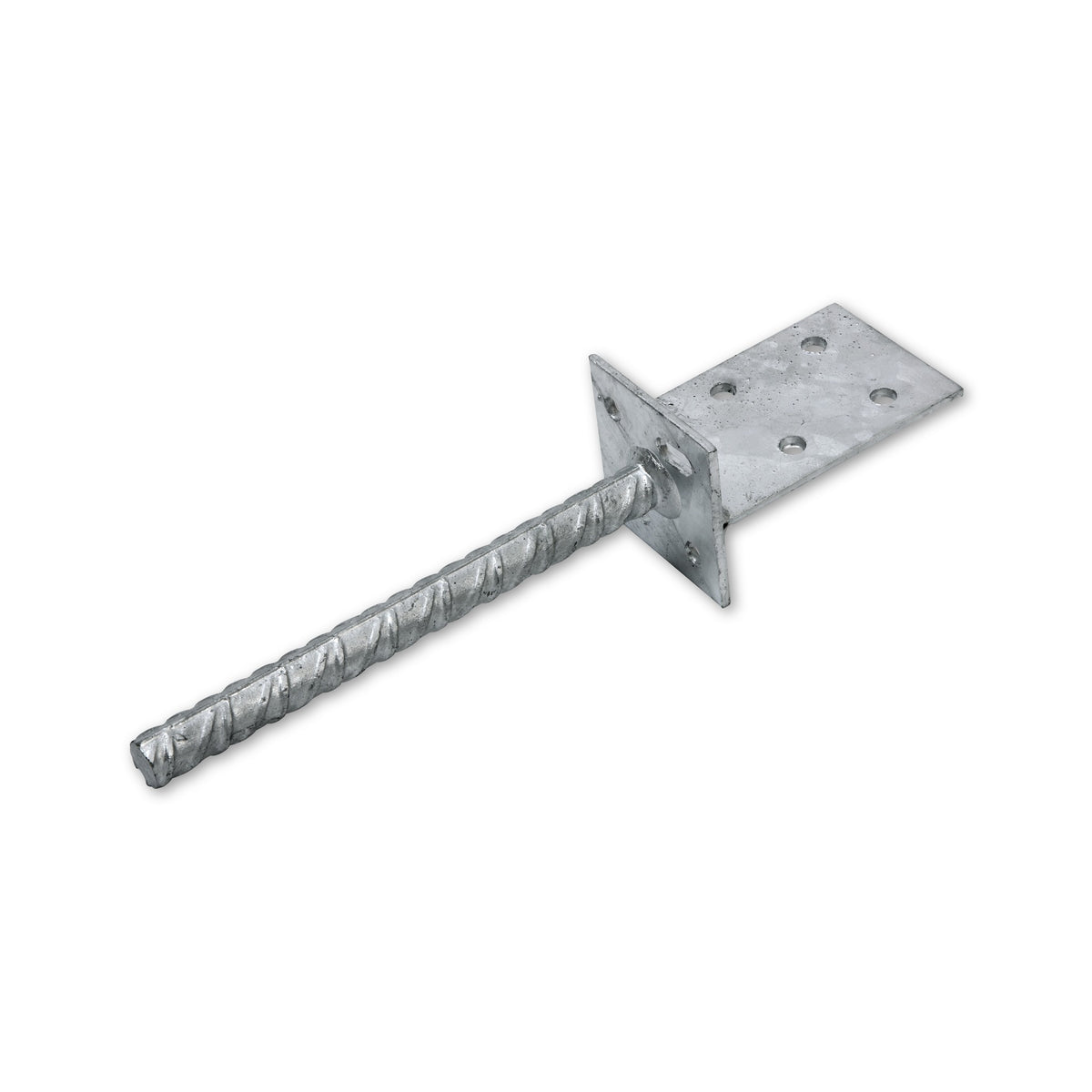

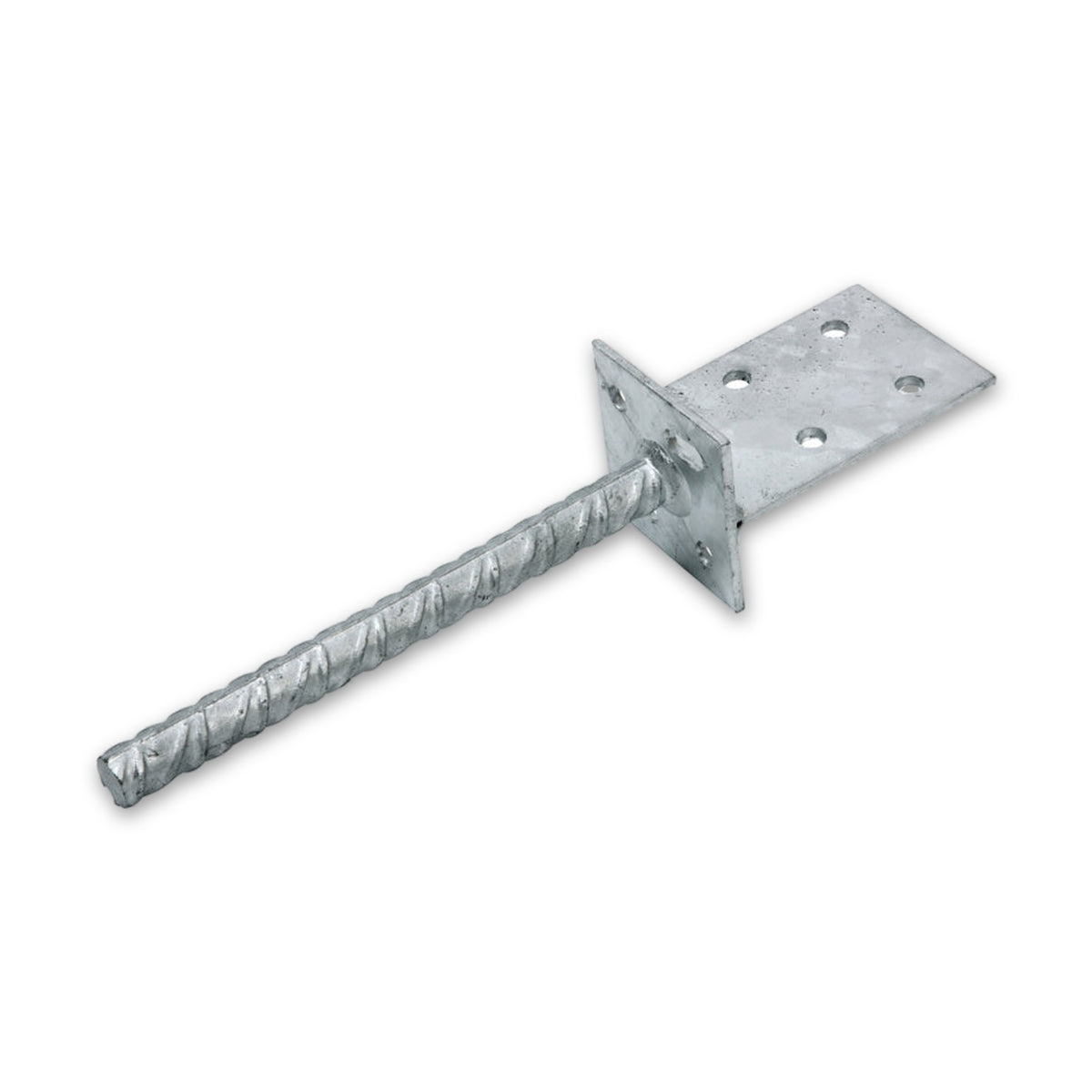

Der Stützenschuh mit Schwert und Dolle verbindet einen Holzpfosten mit einem Betonfundament und ermöglicht über das Schwert eine verdeckte Montage am Holz. Die geriffelte Dolle wird beim Gießen des Fundaments in den frischen Beton eingesetzt. Das Schwert steckt von oben im Pfosten und verbindet sich über vorgestanzte Löcher mit 11 mm Lochdurchmesser mit dem Holz.

Zwei Größen mit unterschiedlicher Blechstärke und Ankerstange

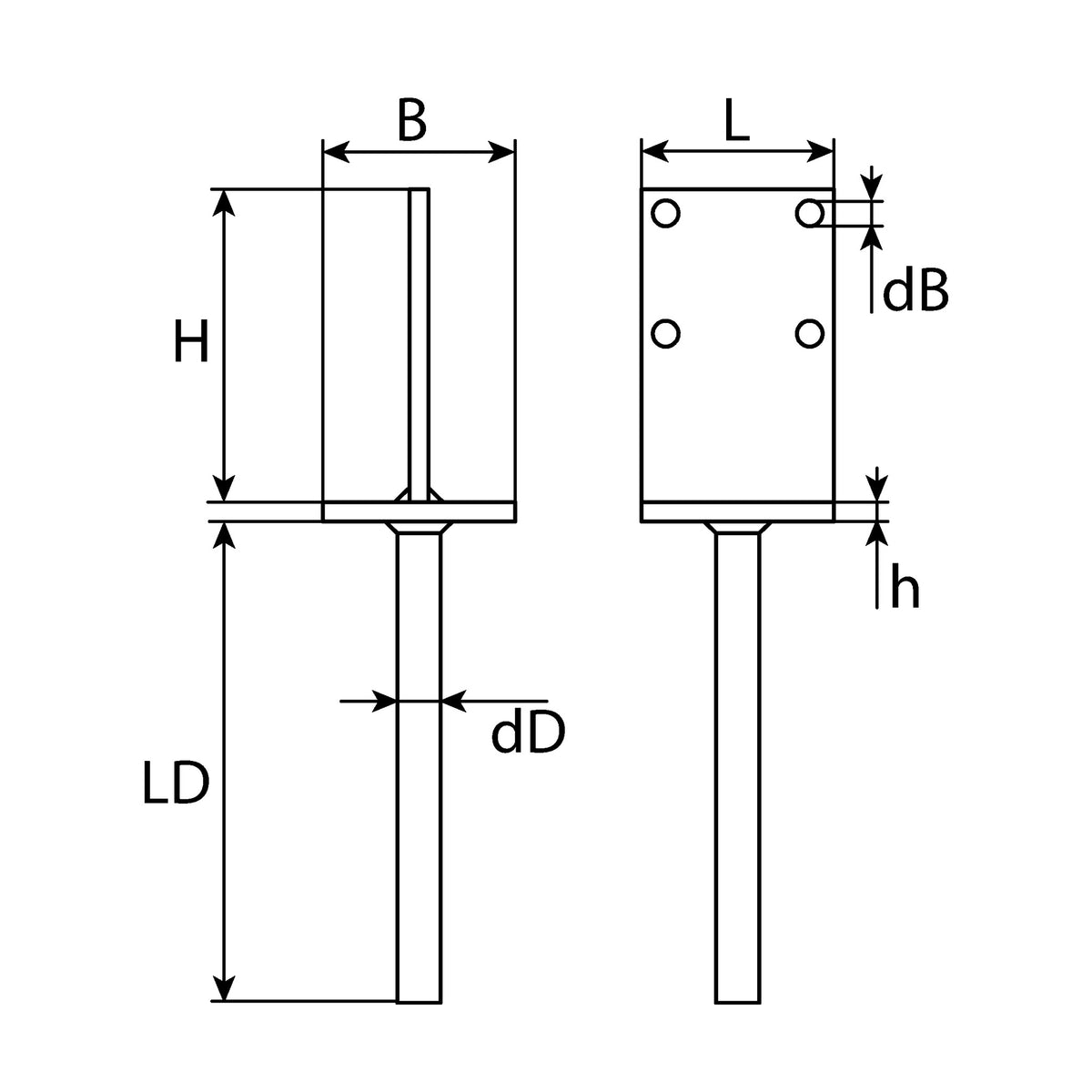

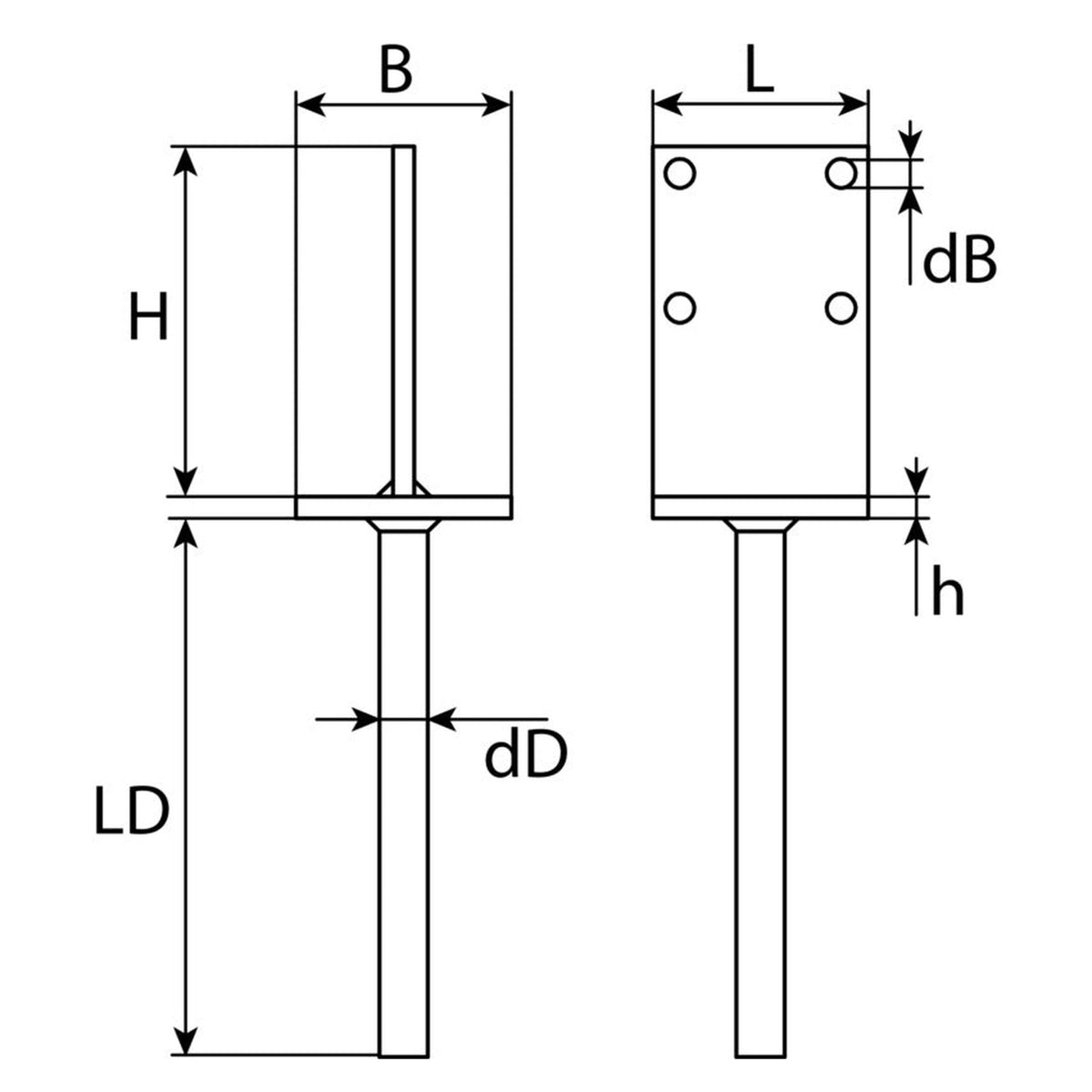

Der Stützenschuh ist in zwei Größen erhältlich: 70 x 70 x 105 mm mit 6 mm Blechstärke und 200 mm Ankerstange, oder 80 x 80 x 130 mm mit 8 mm Blechstärke und 250 mm Ankerstange. Welchen Pfostenquerschnitt die jeweilige Größe verlangt, nennt die Produktseite nicht; das vorab mit dem Pfosten abgleichen. Die feuerverzinkte Oberfläche schützt den Stahl vor Korrosion; ob sie am Einbauort ausreicht, ist vorhabenbezogen zu prüfen.

Einsatz beim Bau von Carport, Pergola und Terrasse

Verwendet wird der Stützenschuh beim Bau von Carports, Pergolen und Terrassen, wenn ein Holzpfosten auf einem Betonfundament steht – eine Aufgabe aus Garten- und Landschaftsbau, Zaunbau und Zimmererhandwerk. Beim Einbau setzt der Verarbeiter die Dolle vor dem Betonieren lotrecht in die Schalung; danach kommt der Pfosten von oben auf das Schwert. Bei freistehenden Carports ist diese Bauart mit Dolle wegen Winddruck und Schneelast nicht vorgesehen.

Häufige Fragen

Eignet sich der Stützenschuh für einen freistehenden Carport?

Nein, bei freistehenden Carports ist der Einsatz von Stützenschuhen mit Dolle wegen Winddruck und Schneelast nicht vorgesehen. Für diese Bauweise braucht es einen Anschluss für höhere Windlast; das klärt vorab der Tragwerksplaner oder Zimmereibetrieb.

Wann muss die Dolle in den Beton?

Beim Gießen des Fundaments, denn diese Bauart ist zum Einbetonieren vorgesehen, nicht zum nachträglichen Aufschrauben. Für ein bereits fertiges Fundament braucht es eine aufschraubbare Bauart.

Woran erkenne ich die passende Größe?

Der Shop nennt dazu keinen eigenen Pfostenquerschnitt, nur die Außenmaße je Größe (70 x 70 x 105 mm oder 80 x 80 x 130 mm) sowie Blechstärke und Ankerstangenlänge. Den vorgesehenen Pfosten vorab ausmessen und mit diesen Maßen abgleichen.

Sind Schrauben oder ein Anker für die Dolle im Lieferumfang enthalten?

Der Lieferumfang besteht aus dem Stützenschuh selbst, ein Stück, unverpackt. Zu Verbindungsmitteln für die 11-mm-Löcher oder zur Befestigung der Dolle macht die Produktseite keine Angabe; das separat einplanen.

Reicht die Feuerverzinkung für meinen Einbauort?

Das hängt vom Einbauort ab. Die Feuerverzinkung bietet dem Stahl einen guten Korrosionsschutz. Ob er für Ihren Standort genügt, klären Sie vorab mit einer Fachperson.
