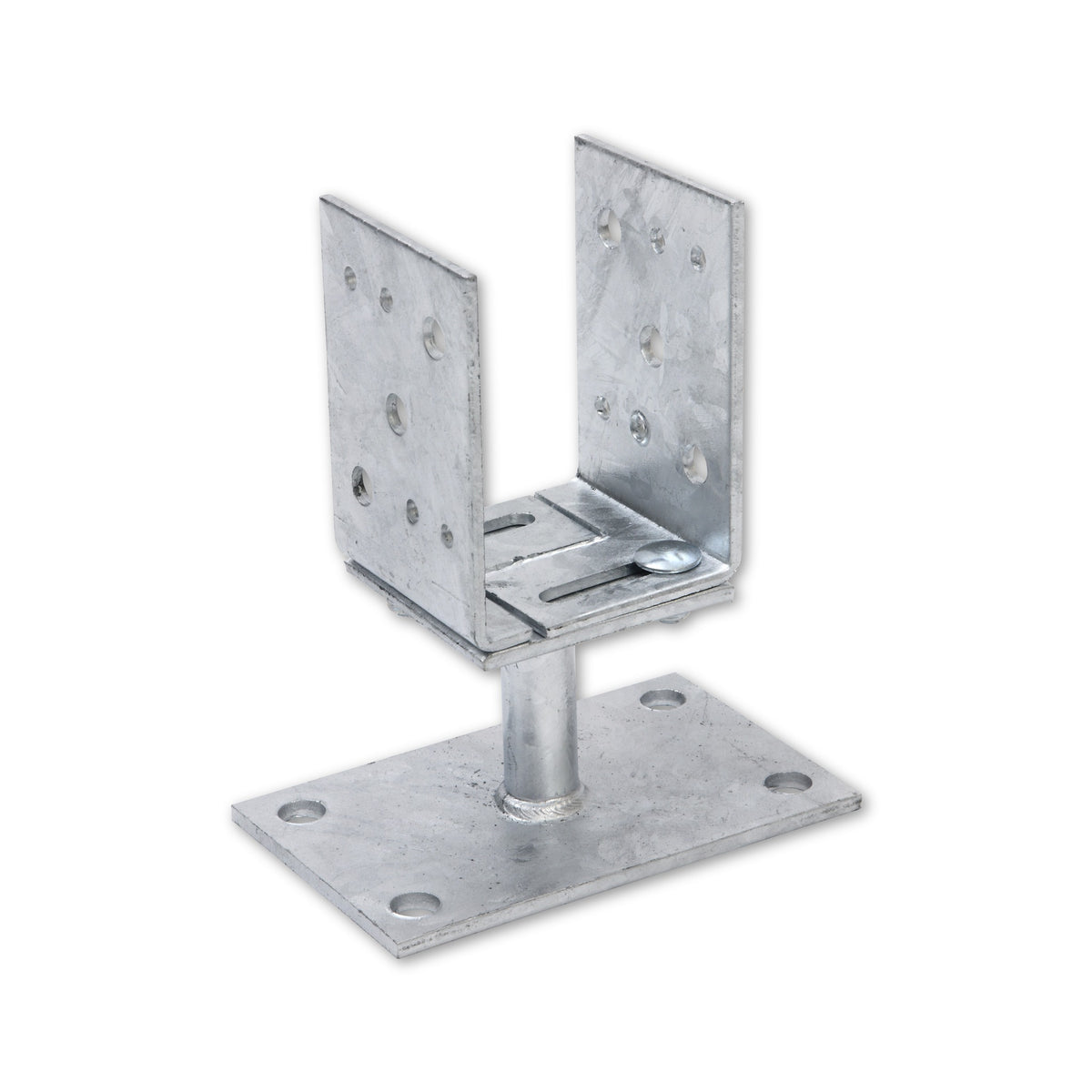

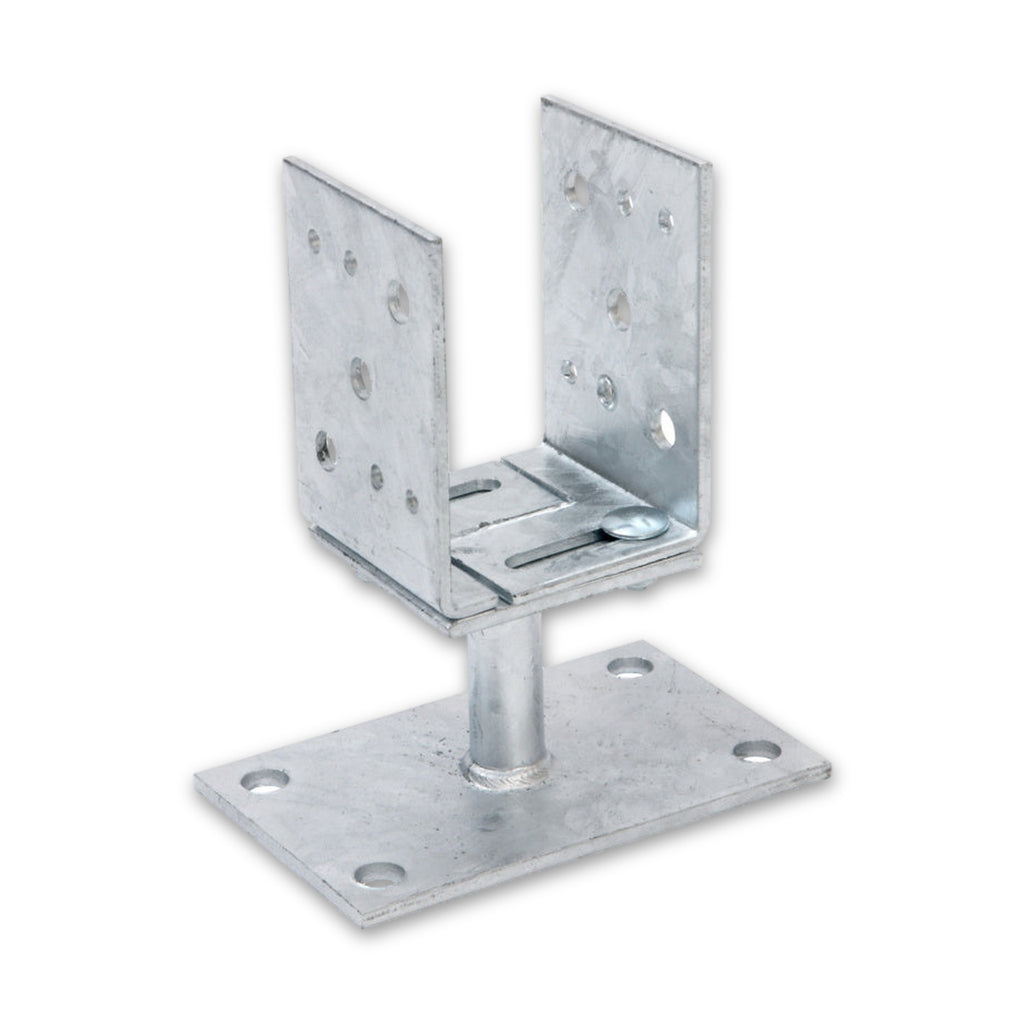

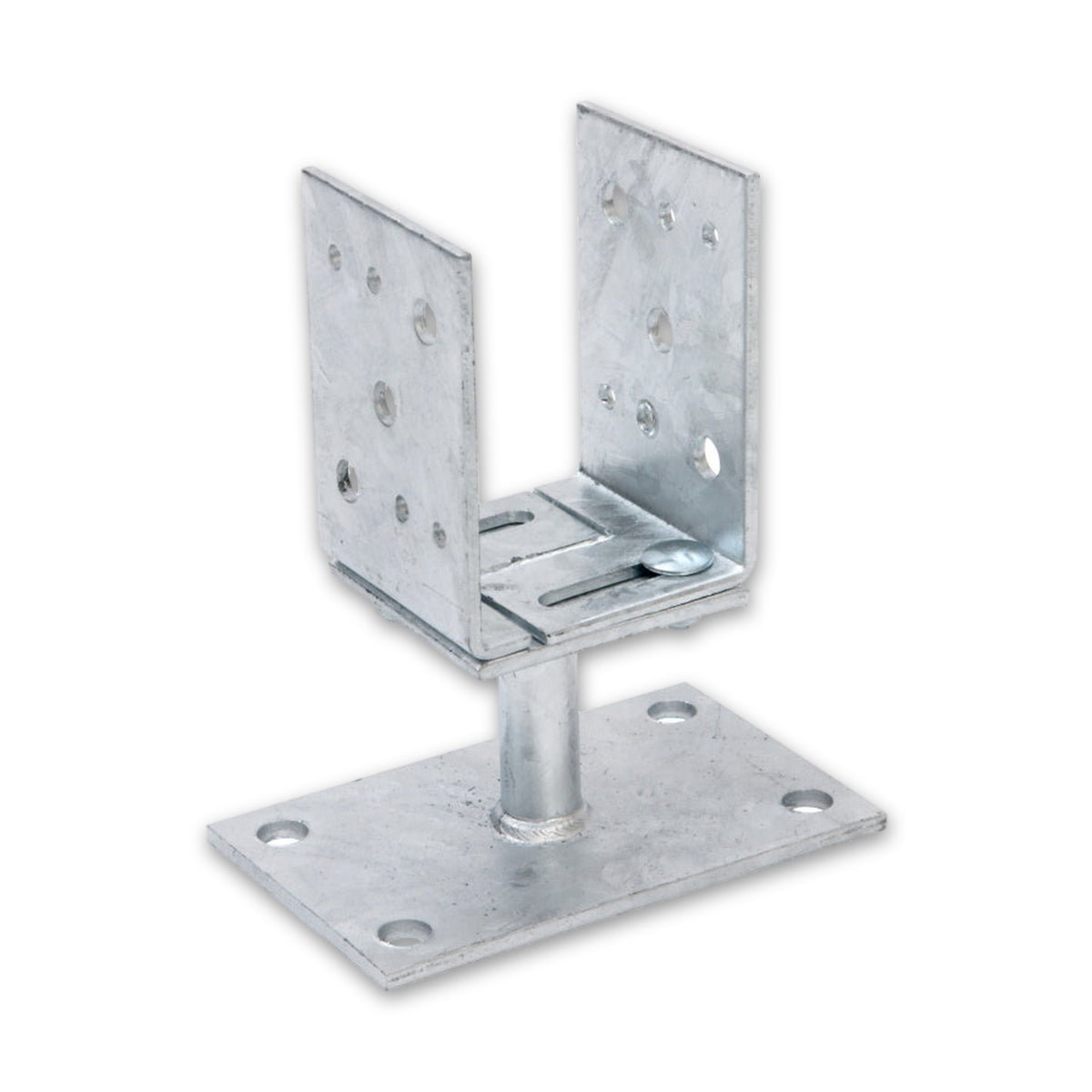

Stützenschuh seitenverstellbar zum Aufschrauben, feuerverzinkt

Verstellbare Gabel für Holzstützen von 80 bis 160 mm

Der Stützenschuh nimmt eine Holzstütze zwischen zwei Schenkeln auf und leitet die Last über eine Bodenplatte in den Untergrund. Die Gabel verstellt sich von 80 bis 160 mm Breite, sodass ein Artikel mehrere Kantholzquerschnitte abdeckt. Bodenplatte und Gabel bestehen aus feuerverzinktem Stahl.

Eine Ausführung für unterschiedliche Holzbreiten

Die Schenkel wandern über Langlöcher nach außen oder innen und lassen sich mit der Schraube in der Gabel feststellen, sodass eine Auswahl nach Holzbreite entfällt.

Befestigung auf der Bodenplatte

Die Bodenplatte misst 100 x 150 mm und wird mit Bolzen durch Löcher von 13 mm Durchmesser auf Beton befestigt. Dübel, Anker und Betongüte richten sich nach dem Untergrund. Am Holz erfolgt der Anschluss über Nagellöcher von 6,5 mm und Bolzenlöcher von 13 mm.

Einsatz im Holzbau und in der Zimmerei

Stützenschuhe dieser Bauart werden im Holzbau und in der Zimmerei eingesetzt, um Pfosten und Stützen auf festem Untergrund aufzustellen, ohne das Holz einzugraben. Auch im Garten- und Landschaftsbau und bei Heimwerkern kommen sie vor. Die feuerverzinkte Oberfläche schützt vor Korrosion; die nötige Schutzstufe hängt vom Einbauort ab.

Was der Schuh nicht ersetzt

Zur Tragfähigkeit, Belastung oder zu Momenten macht diese Beschreibung keine Angabe. Zur Verankerung im Untergrund, zu Dübeln, Ankern und Achsabständen trifft sie ebenfalls keine Aussage; das klärt die Planung vor Ort. Bemessung und bautechnischer Nachweis bleiben Sache der Tragwerksplanung.

Häufige Fragen

Für welche Holzbreiten passt der Stützenschuh?

Er deckt einen Verstellbereich von 80 bis 160 mm ab; eingestellt wird die Weite am fertigen Kantholz vor Ort. Es gibt nur eine Ausführung, eine Auswahl nach Holzbreite entfällt. Passt das Kantholz nicht in diesen Bereich, ist ein anderer Stützenschuh nötig.

Wie wird der Stützenschuh auf Beton befestigt?

Die Bodenplatte hat Löcher von 13 mm Durchmesser für eine Bolzenbefestigung. Welche Bolzen, Dübel oder Anker zur Betongüte passen, richtet sich nach dem Untergrund. Bei Unsicherheit hilft eine Rücksprache mit der Tragwerksplanung oder dem Baustoffhandel.

Ist die feuerverzinkte Oberfläche für jeden Einbauort geeignet?

Das hängt von der Witterungsbelastung am Einbauort ab: Trockene oder überdachte Lagen brauchen meist weniger Zinkschutz als dauerhaft bewitterte Stellen. Vergleichen Sie vor dem Kauf die Beanspruchung am Einbauort mit der feuerverzinkten Oberfläche.

Kann der Stützenschuh auch im Erdreich verwendet werden?

Dazu trifft diese Beschreibung keine Aussage; belegt ist nur die Befestigung auf Beton mit Bolzen. Für den Einsatz im Erdreich sind andere Bauarten wie Einschlagbodenhülsen üblich.
