Stützenschuh U-Form mit Dolle, feuerverzinkt, 60 × 100 mm

Der Stützenschuh verbindet Fundament und Holzstütze

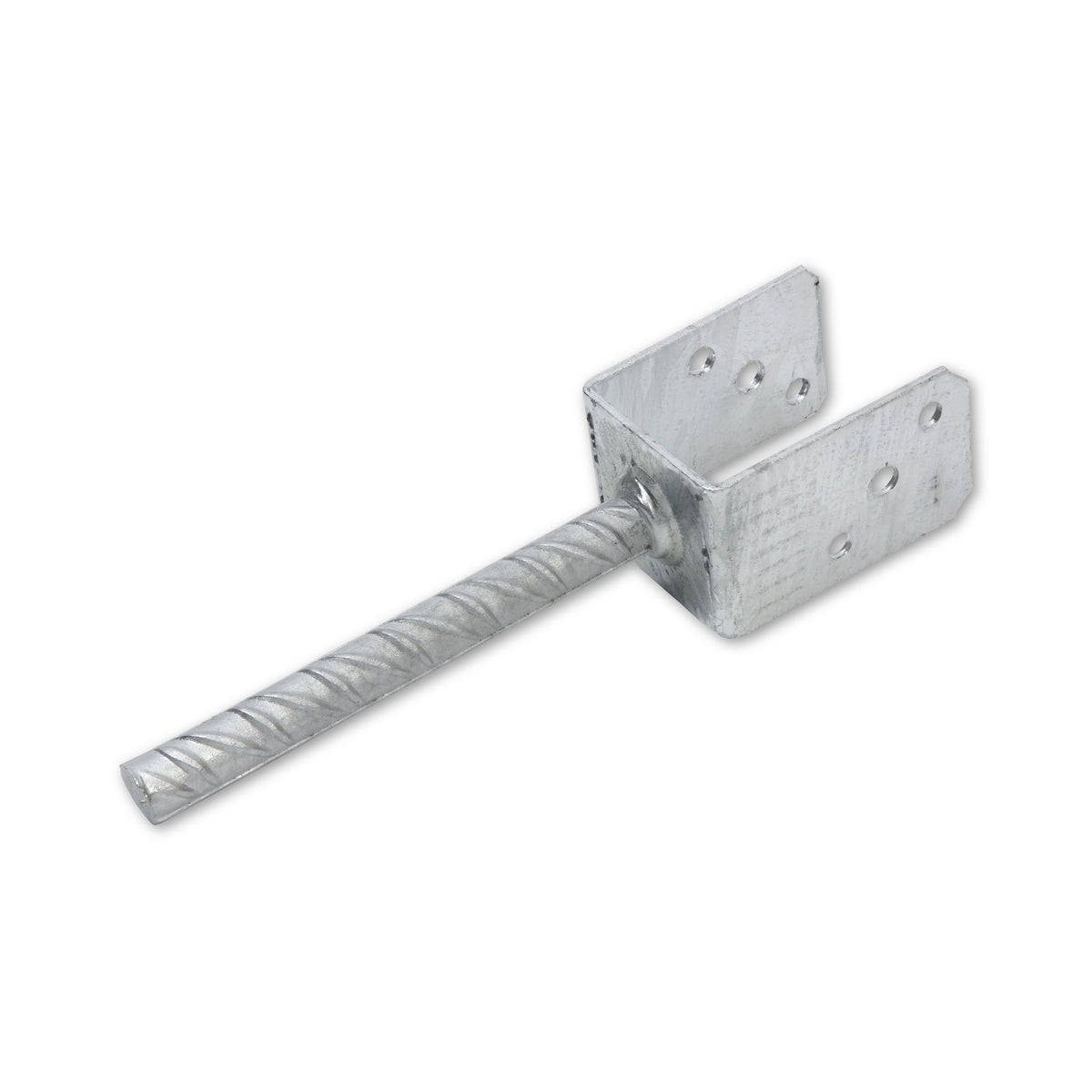

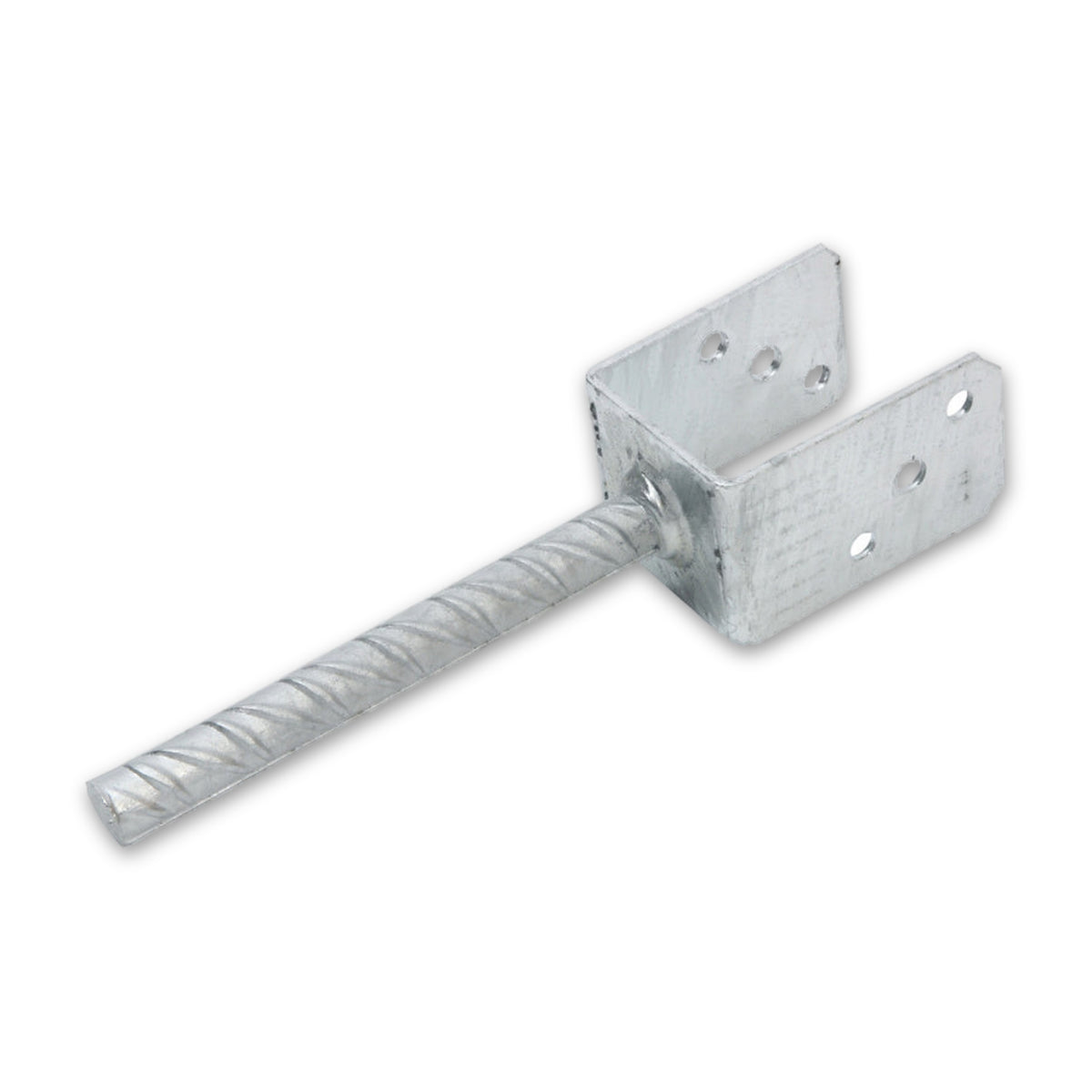

Der Stützenschuh U-Form mit Dolle nimmt eine Holzstütze zwischen zwei feuerverzinkten Blechschenkeln auf und verankert sie über eine geriffelte Ankerstange im Fundament. Die Öffnungsweite zwischen den Schenkeln reicht je nach Ausführung von 71 bis 141 mm und liegt mit der Ausführung fest; gewählt wird sie nach dem Querschnitt der Stütze, nicht mehr auf der Baustelle.

Mit der Einbindetiefe wächst der Anker

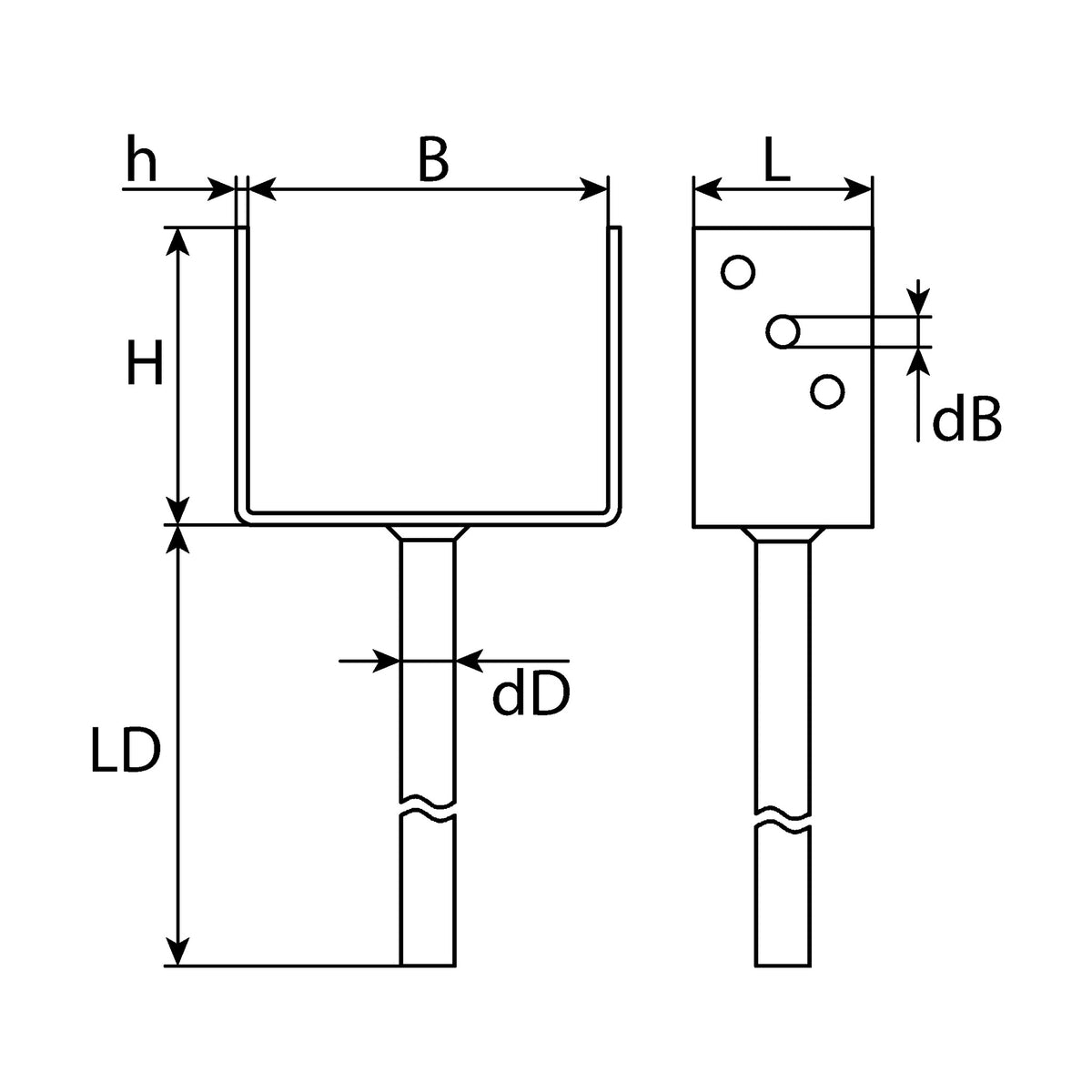

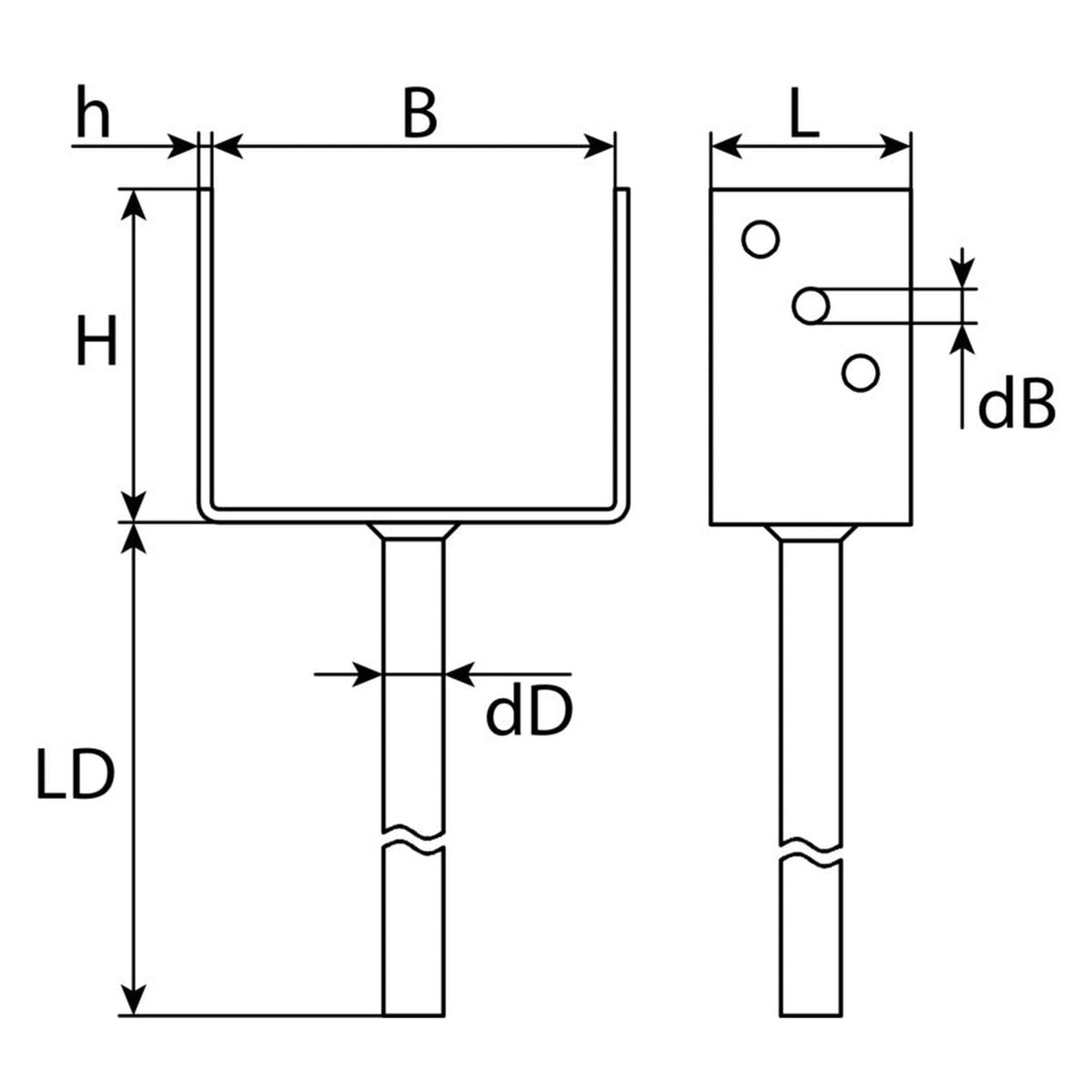

Für den einbetonierten Teil gibt es zwei Längen, 200 mm und 400 mm. Mit der Länge nimmt auch der Querschnitt der Ankerstange zu: 18 mm bei 200 mm Länge, 22 mm bei 400 mm Länge. Das U-Blech darüber bleibt bei allen Ausführungen gleich, 60 mm breit, 100 mm hoch und 4 mm stark; wer tiefer einbetoniert, bekommt so unten mehr Stahl, ohne Änderung am Anschluss.

Am Holz vorbereitet, im Fundament Sache der Planung

Der Anschluss an die Stütze ist mit vorgestanzten Montagelöchern von 10,5 mm Durchmesser vorbereitet. Die geriffelte Ankerstange wird fest ins Fundament einbetoniert; Tiefe und Betongüte richten sich nach dem Bauvorhaben und liegen in der Verantwortung des Anwenders beziehungsweise der Tragwerksplanung.

Einsatz bei Carport, Pergola und Terrasse

Üblich ist der Einsatz beim Aufstellen von Holzstützen für Carports, Pergolen und Terrassen, etwa durch den Zimmerer, den Garten- und Landschaftsbauer oder einen erfahrenen Heimwerker. Bei freistehenden Carports ist der Einsatz von Stützenschuhen mit Dolle wegen Winddruck und Schneelast untersagt.

Häufige Fragen

Ist der Stützenschuh für einen freistehenden Carport geeignet?

Nein, der Einsatz von Stützenschuhen mit Dolle bei freistehenden Carports ist wegen Winddruck und Schneelast ausgeschlossen. Die Wahl des passenden Stützenfußes gehört dort in die Planung des Carports.

Wie wird die passende Öffnungsweite ausgewählt?

Die Öffnungsweite ist mit der jeweiligen Ausführung fest und richtet sich nach dem Querschnitt der Holzstütze; sie muss deshalb vor dem Einbetonieren feststehen, weil sie sich danach nicht mehr verstellen lässt. Verfügbar sind Ausführungen von 71 bis 141 mm.

Worin unterscheidet sich diese Ausführung von höhen- oder seitenverstellbaren Stützenschuhen?

Dieser Stützenschuh hat eine starr einbetonierte Ankerstange und lässt sich nach der Montage nicht mehr verstellen. Höhen- oder seitenverstellbare Ausführungen der Warengruppe gleichen Unebenheiten oder Holzbreiten nachträglich aus; ihre Angaben gelten nicht für diesen Artikel.
