Stützenschuh U-Form mit T-Steindolle, Stahl verzinkt, 50 × 200 mm

Die Dolle bleibt im Beton, der Pfosten kommt in die Gabel

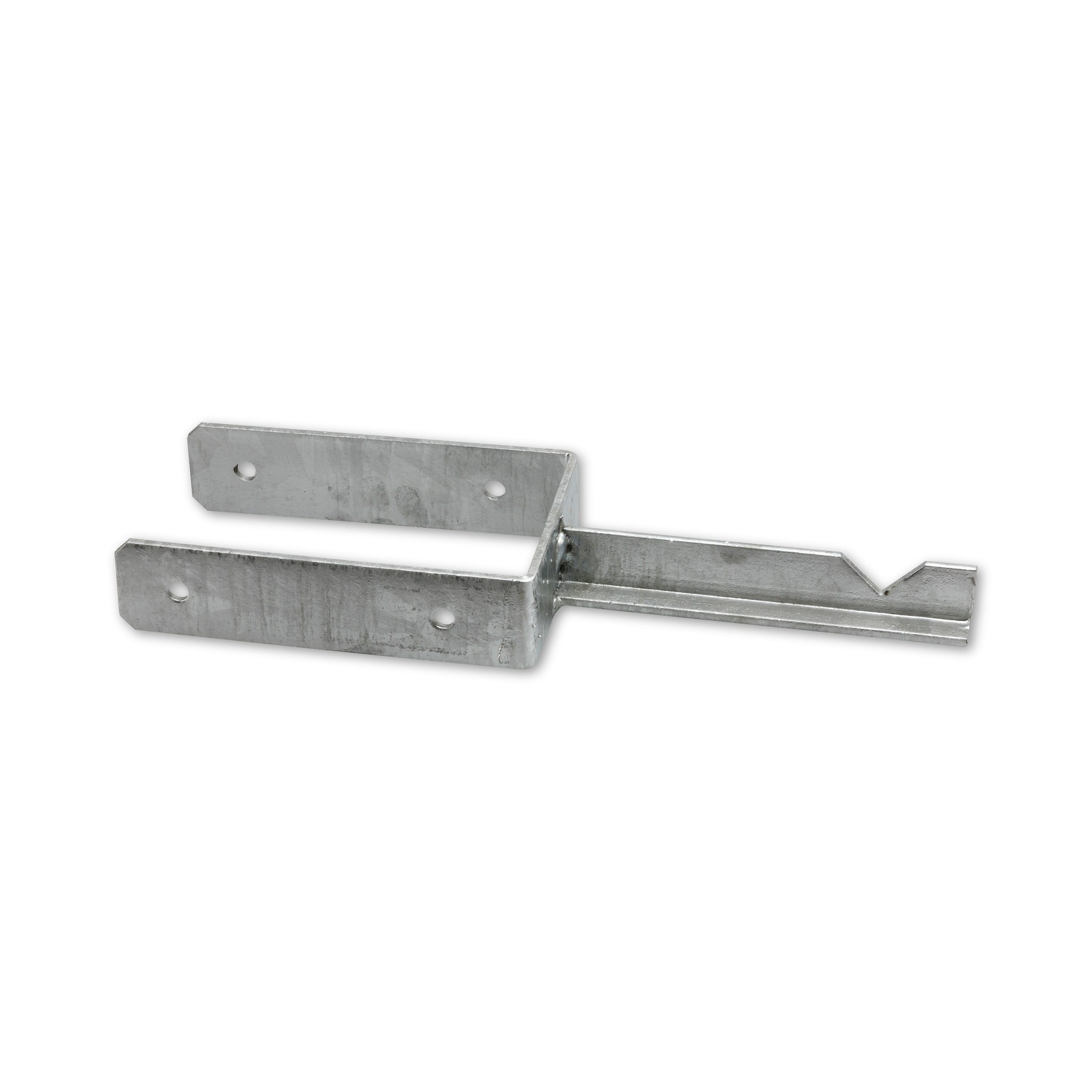

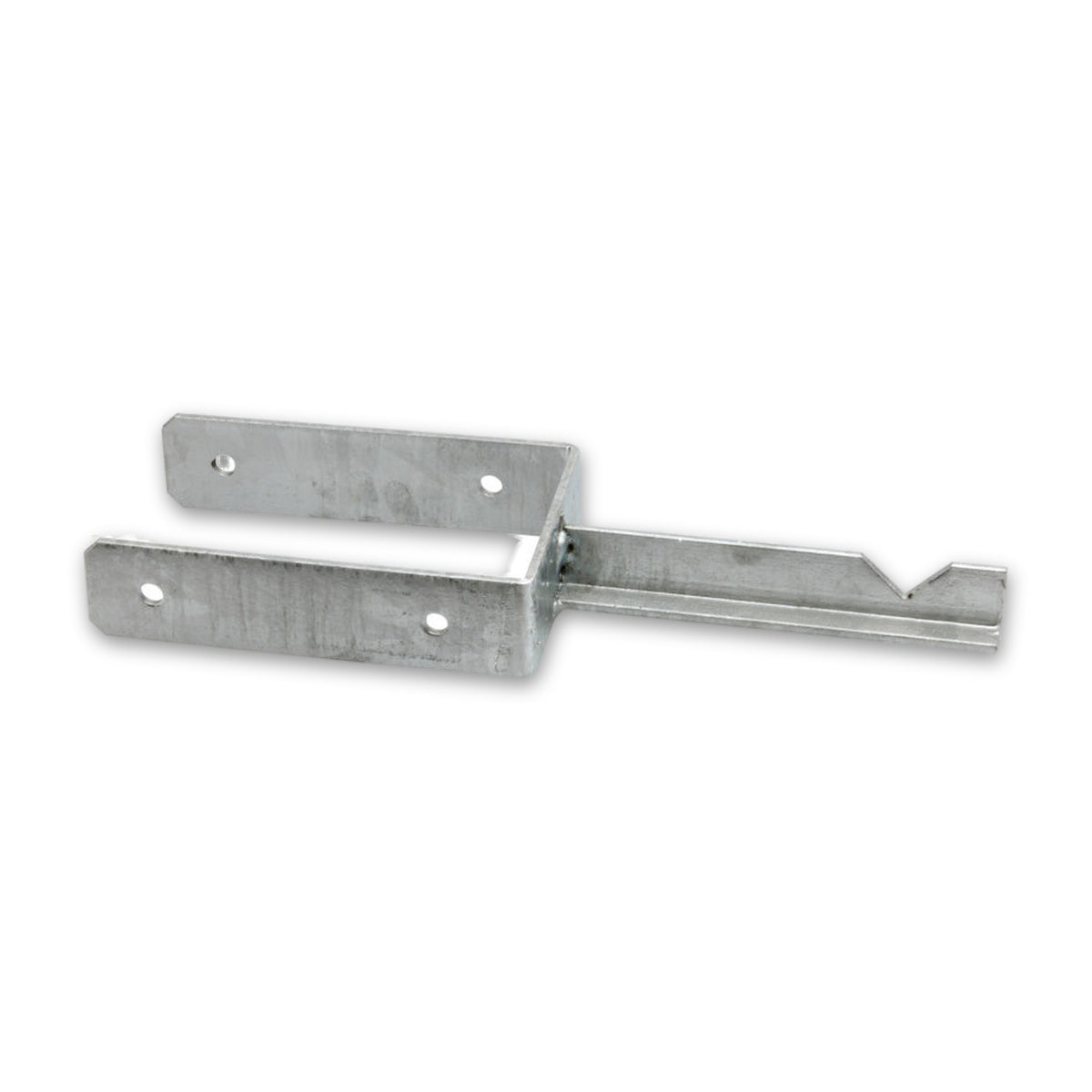

Diese Ausführung wird nicht auf einen fertigen Untergrund gesetzt, sondern in ihn hinein: Die T-förmige Ankerstange wird einbetoniert. Oben steht eine Gabel aus zwei Schenkeln in U-Form, in die der Pfosten von oben eingeführt und anschließend verschraubt wird.

Angegeben für Carport, Pergola und Terrasse

Als Einsatz sind der Bau von Carports, Pergolen und Terrassen angegeben. Welche der beiden Ausführungen passt, entscheidet die Weite zwischen den Schenkeln: Der Pfosten muss dazwischen Platz finden, während Höhe, Breite und Materialstärke des Schuhs bei beiden gleich bleiben.

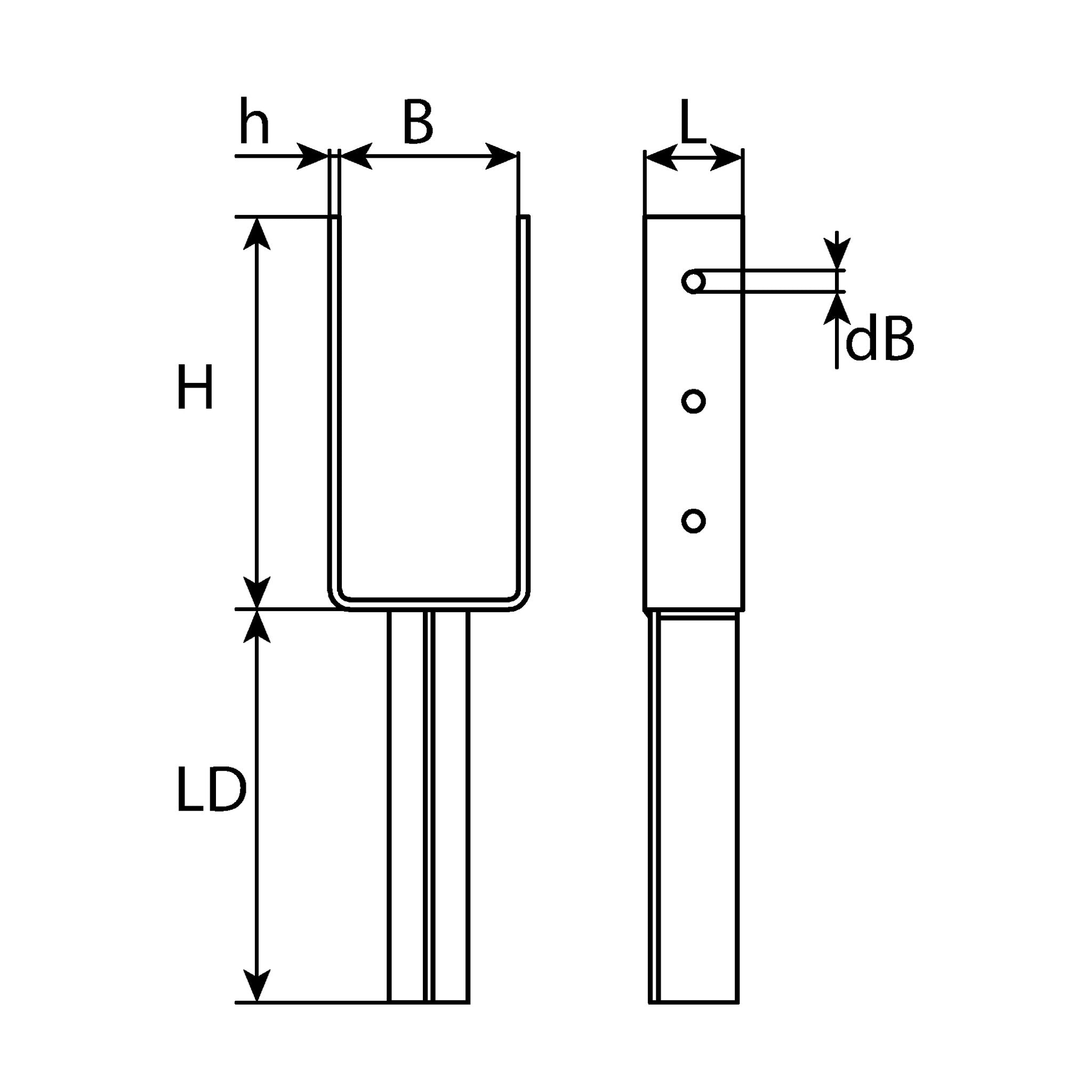

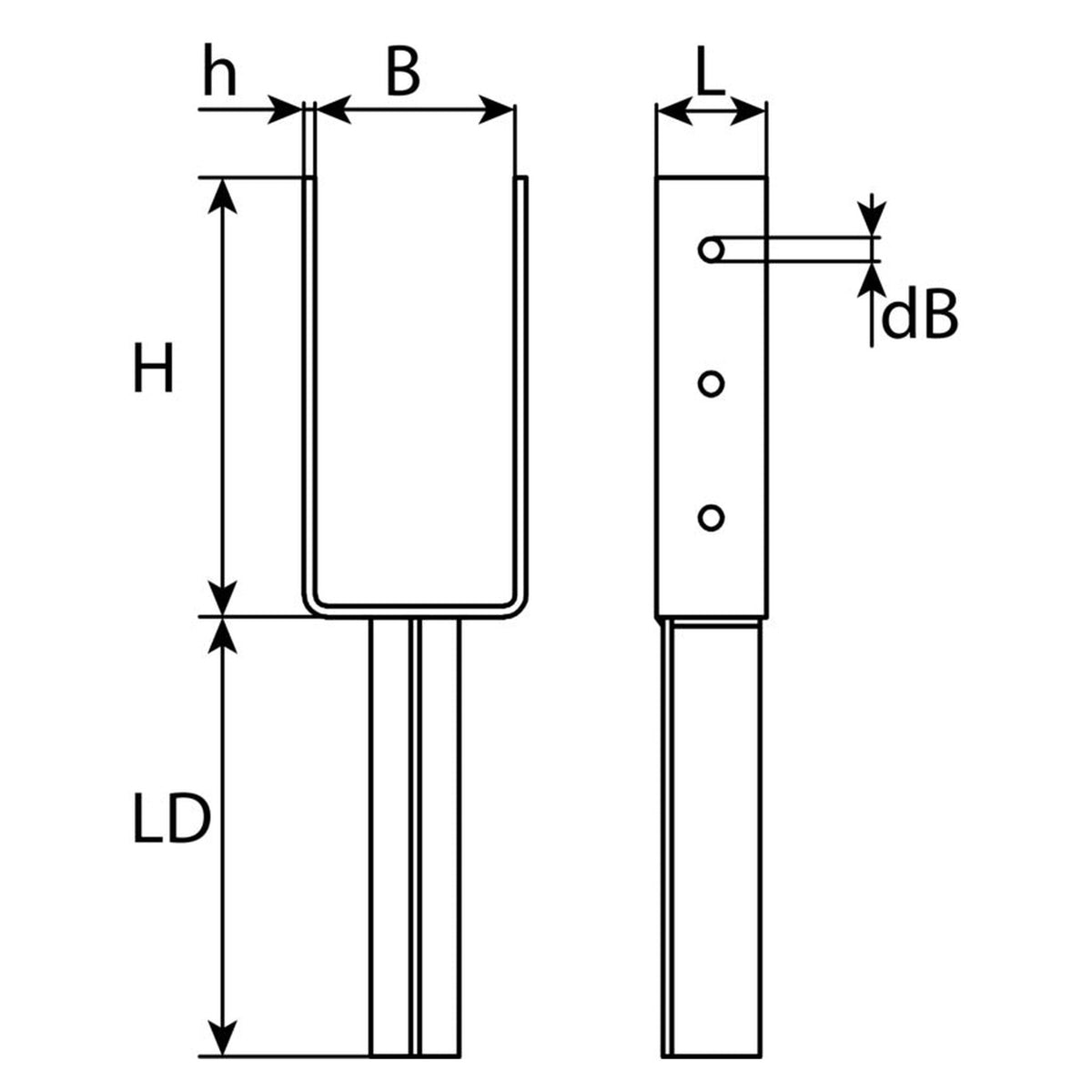

Was die Maße beschreiben

• Weite zwischen den Schenkeln: Dieses Maß unterscheidet die beiden Ausführungen; nach ihm richtet sich die Breite des Pfostens, der dazwischen Platz findet.
• Ankerstange 40 mm breit bei 4 mm Stärke: Der einbetonierte Teil ist schmaler und dünner ausgeführt als die Gabel darüber.
• Vorgestanzte Löcher in den Schenkeln: Die Verschraubung am Holz ist damit vorbereitet; welches Befestigungsmittel hineingehört, folgt den Anforderungen des Holzbaus und den Unterlagen des Artikels.

Häufige Fragen

Wann wird dieser Fuß gesetzt?

Vor dem Beton. Die Dolle wird eingegossen und lässt sich danach nicht mehr versetzen, weshalb Lage und Ausrichtung vorher feststehen. Das Fundament selbst gehört nicht zu den Angaben des Schuhs: Abmessungen, Betongüte und Bewehrung werden gesondert bestimmt.

Was hält den Pfosten am Ende?

Die Verbindung entsteht an zwei Stellen: unten im Beton, in dem die Dolle sitzt, und oben in der Verschraubung durch die Schenkel. Beide werden getrennt beurteilt, und Kraftwerte nennt diese Ausführung für keine von beiden. Für eine tragende Konstruktion tritt der bautechnische Nachweis des Anschlusses daneben.
