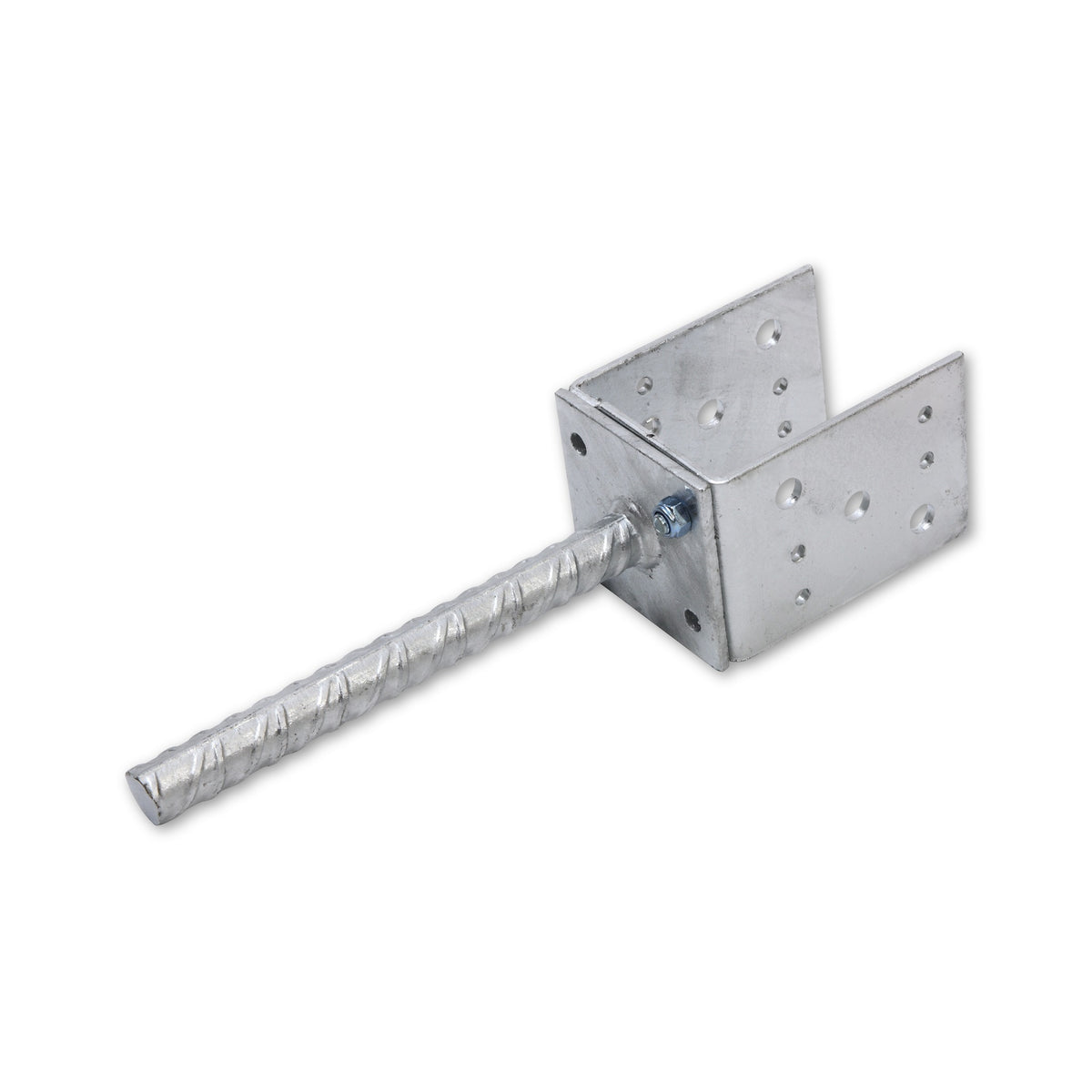

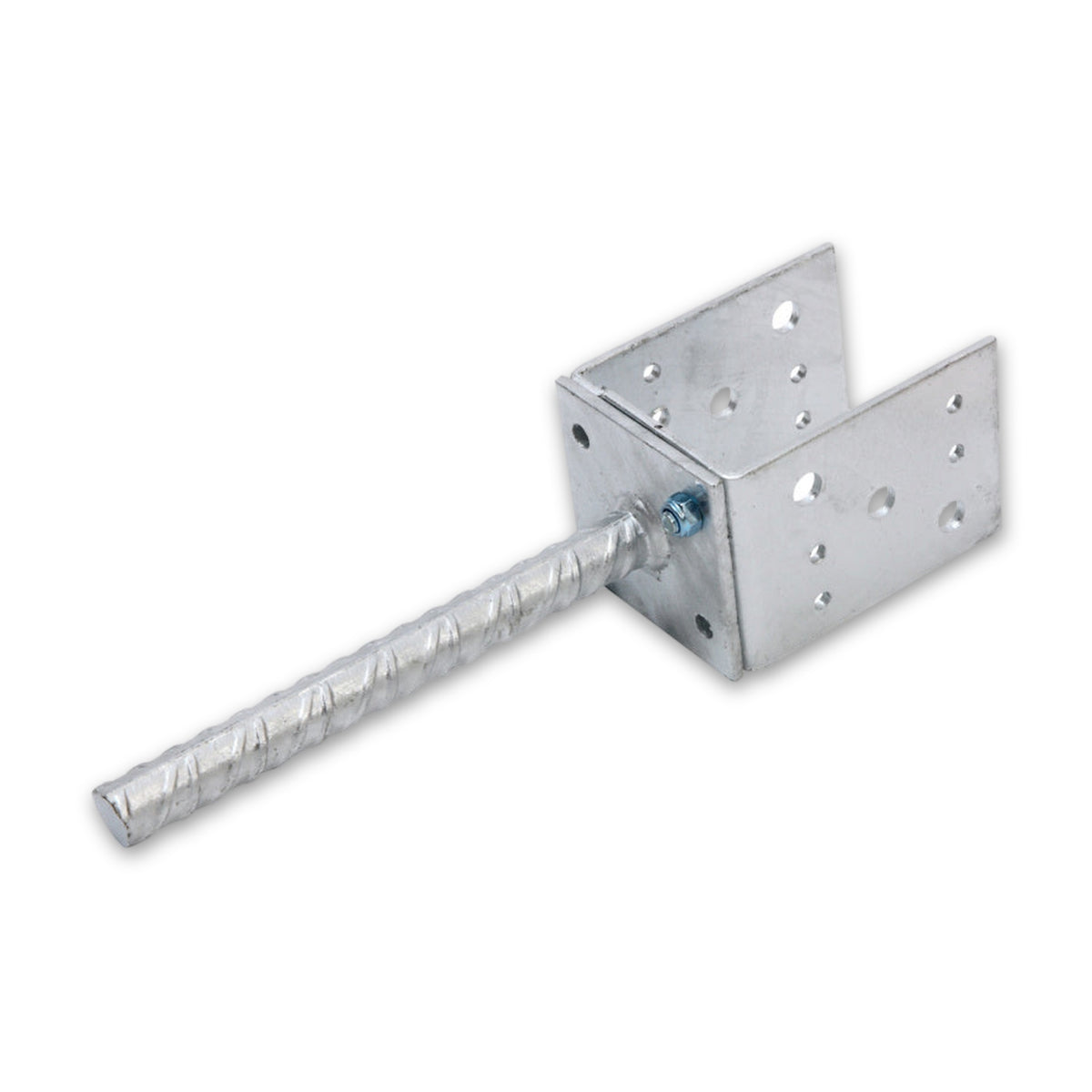

Stützenschuh U-Form seitenverstellbar, Stahl verzinkt, 65 bis 155 mm

Die Gabel richtet sich nach dem Holz, nicht das Holz nach der Gabel

Kanthölzer für Carport, Pergola und Terrasse fallen unterschiedlich breit aus, und beim Einkauf des Fußes steht das Maß oft noch nicht fest. Bei dieser Bauart bleiben die beiden Seitenteile beweglich: Über Langlöcher lassen sie sich verschieben und erst dann festsetzen, wenn die Stütze zwischen ihnen steht. Angegeben ist dafür eine Spanne von 65 bis 155 mm.

Eine Entscheidung fällt früh, die andere spät

Unten sitzt eine Ankerstange von 200 mm Höhe, die einbetoniert wird. Wo der Fuß steht und wohin er zeigt, ist damit schon beim Gießen des Fundaments entschieden und danach nicht mehr zu ändern. Die Weite der Gabel dagegen wird erst am Holz eingestellt. Beide Schritte gehören zu verschiedenen Zeitpunkten des Aufbaus.

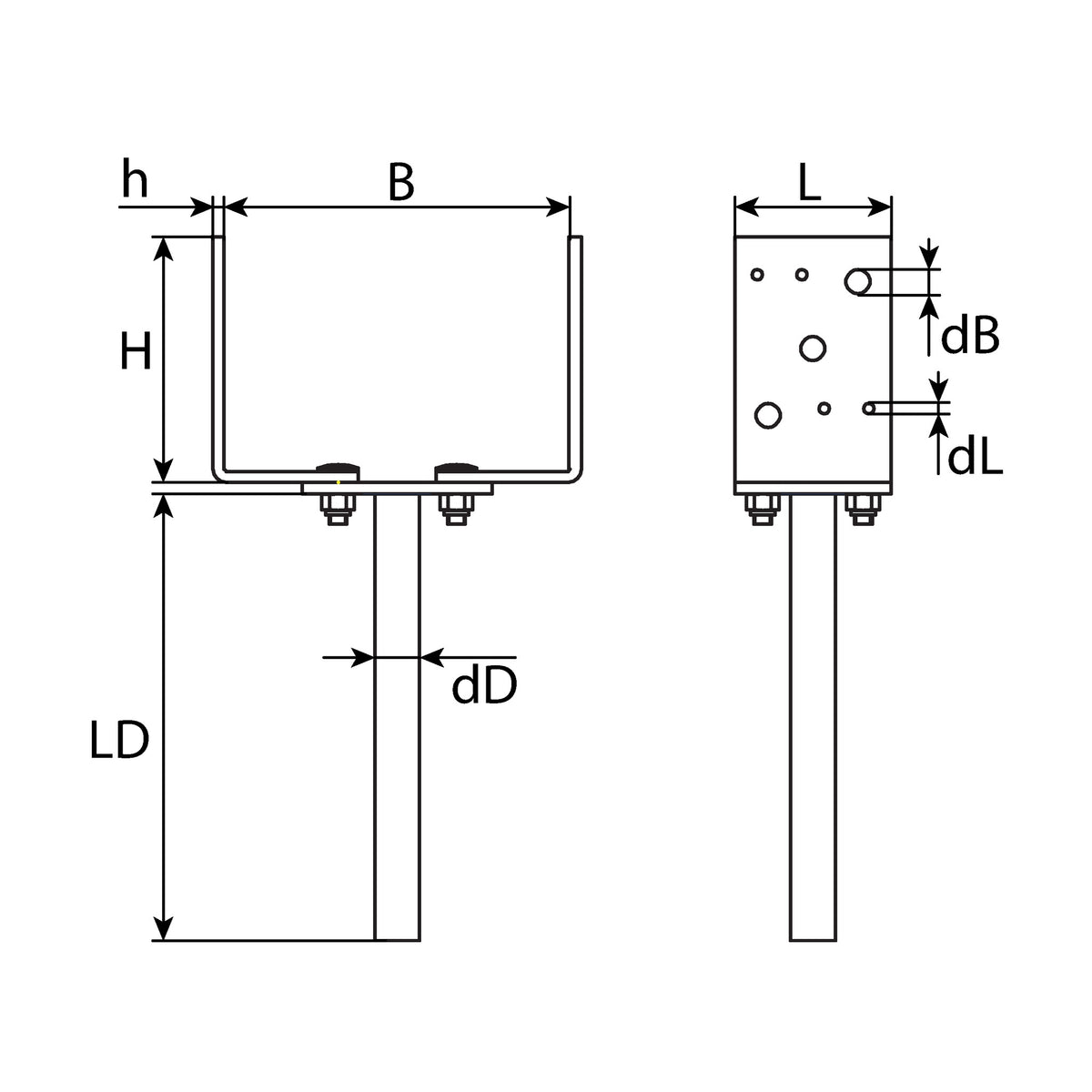

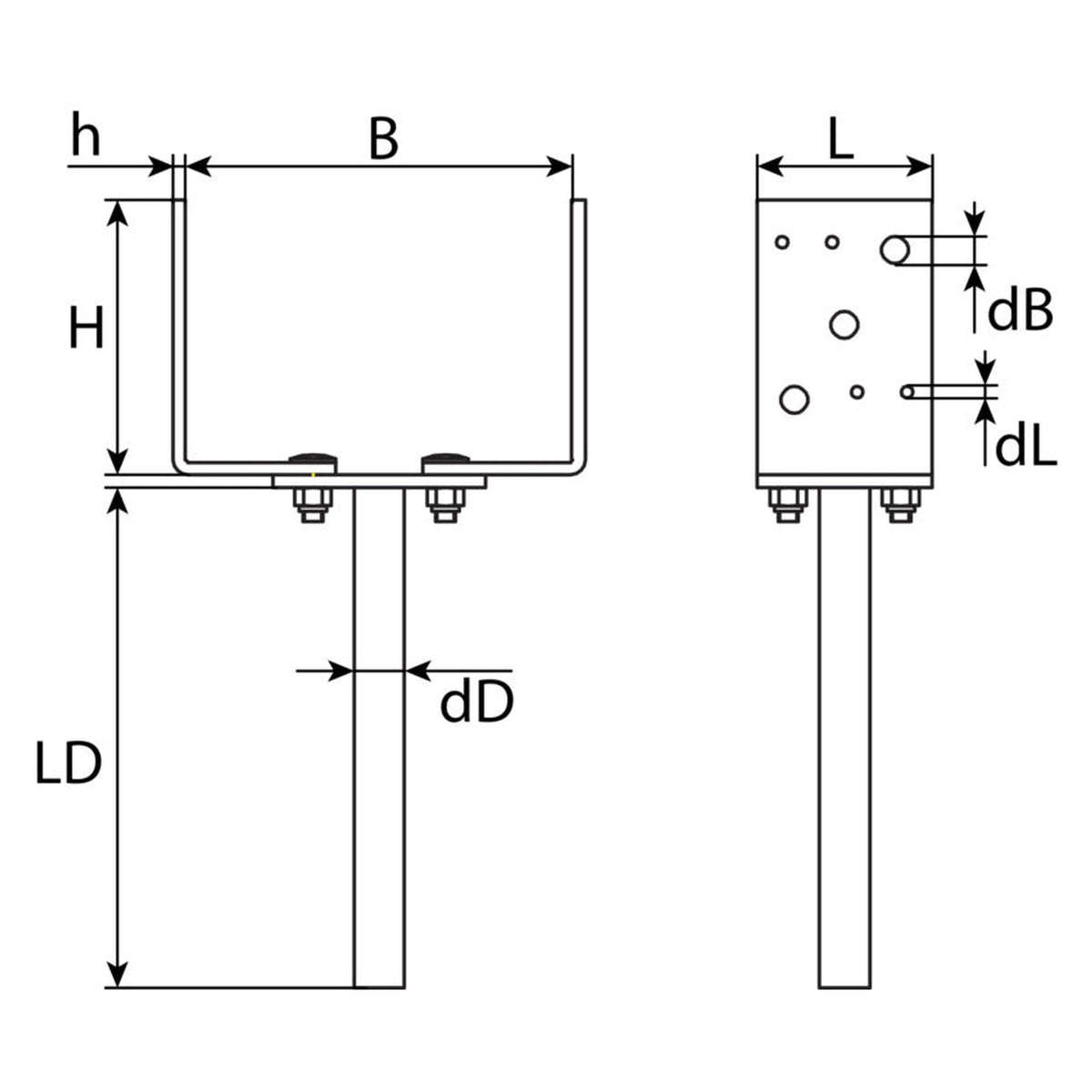

Was an diesem Fuß bemaßt ist

• Verstellloch 50 mm lang und 8,5 mm breit: Die Länge des Langlochs ist der Weg, den ein Seitenteil zurücklegen kann; zur Breite passt der mit 8 mm angegebene Schraubendurchmesser.
• Gabelhöhe 110 mm innen und 115 mm außen: So hoch stehen die Schenkel neben der Stütze; der Unterschied zwischen beiden Werten entspricht der Materialstärke von 5 mm.
• Befestigungslasche 50 mm breit: An ihr sitzen die vorgestanzten Öffnungen, über die der Anschluss an das Holz entsteht.
• Ankerstange 200 mm hoch bei 20 mm Stärke: Diese Maße beschreiben allein den Stahl. Wie tief er im Beton steckt und wie das Fundament dafür aussieht, wird gesondert festgelegt.

Häufige Fragen

Was sagt die Spanne von 65 bis 155 mm über die Stütze?

Genannt sind damit die Weiten, auf die sich die Gabel bringen lässt. Ob ein Holz dieser Breite an einer bestimmten Stelle stehen darf, folgt daraus nicht: Für Pfostenträger führen Bewertungen je Typ die kleinsten Abmessungen der Stütze auf und setzen Vollholz einer bestimmten Festigkeitsklasse oder Brettschichtholz voraus. Eine ähnliche Bauform ergibt dabei noch keine Zuordnung zu einem bewerteten Typ.

Wozu sitzen verschieden große Öffnungen im Blech?

Nagelloch und Bolzenloch nehmen verschiedene Verbindungsmittel auf, und die sind im Holzbau nicht gegeneinander austauschbar. Für Pfostenträger nennen Bewertungen dazu Stabdübel und Bolzen mit 10 mm Durchmesser sowie Schrauben in einzeln aufgeführten Abmessungen, die in vorgebohrte Löcher eingedreht werden; ihre Lage soll möglichst weit von der Hirnfläche der Stütze entfernt liegen. Welches Mittel in welche Öffnung kommt, gehört zum bautechnischen Nachweis des Anschlusses.
