Stuhlwinkel, Edelstahl A2

Von der kleinen Regalecke bis zur Tischzarge

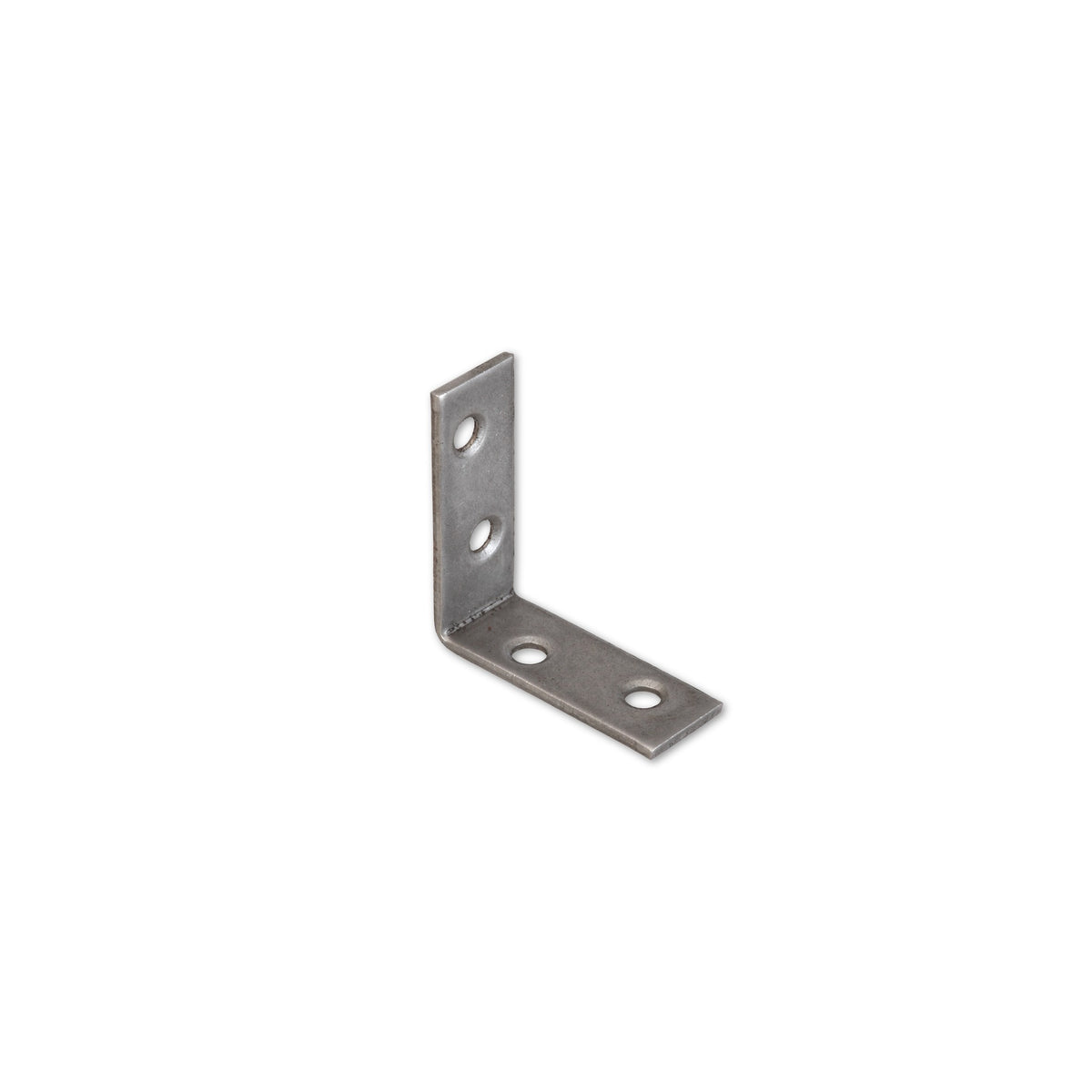

Wo zwei Bauteile rechtwinklig aneinanderstoßen, legt sich dieser Winkel über die Kante und wird auf beide Seiten geschraubt. Gedacht ist das für Leichtbaukonstruktionen ohne tragende Funktion, wie sie im Möbelbau vorkommen: Regal, Stuhl und Tisch sind die Beispiele dieser Bauart. Werkstoff und Oberfläche fallen dabei zusammen, denn Edelstahl A2 liegt hier nicht als Schicht auf einem anderen Stahl, sondern bildet den Winkel selbst.

Nicht nur länger, sondern rundum größer

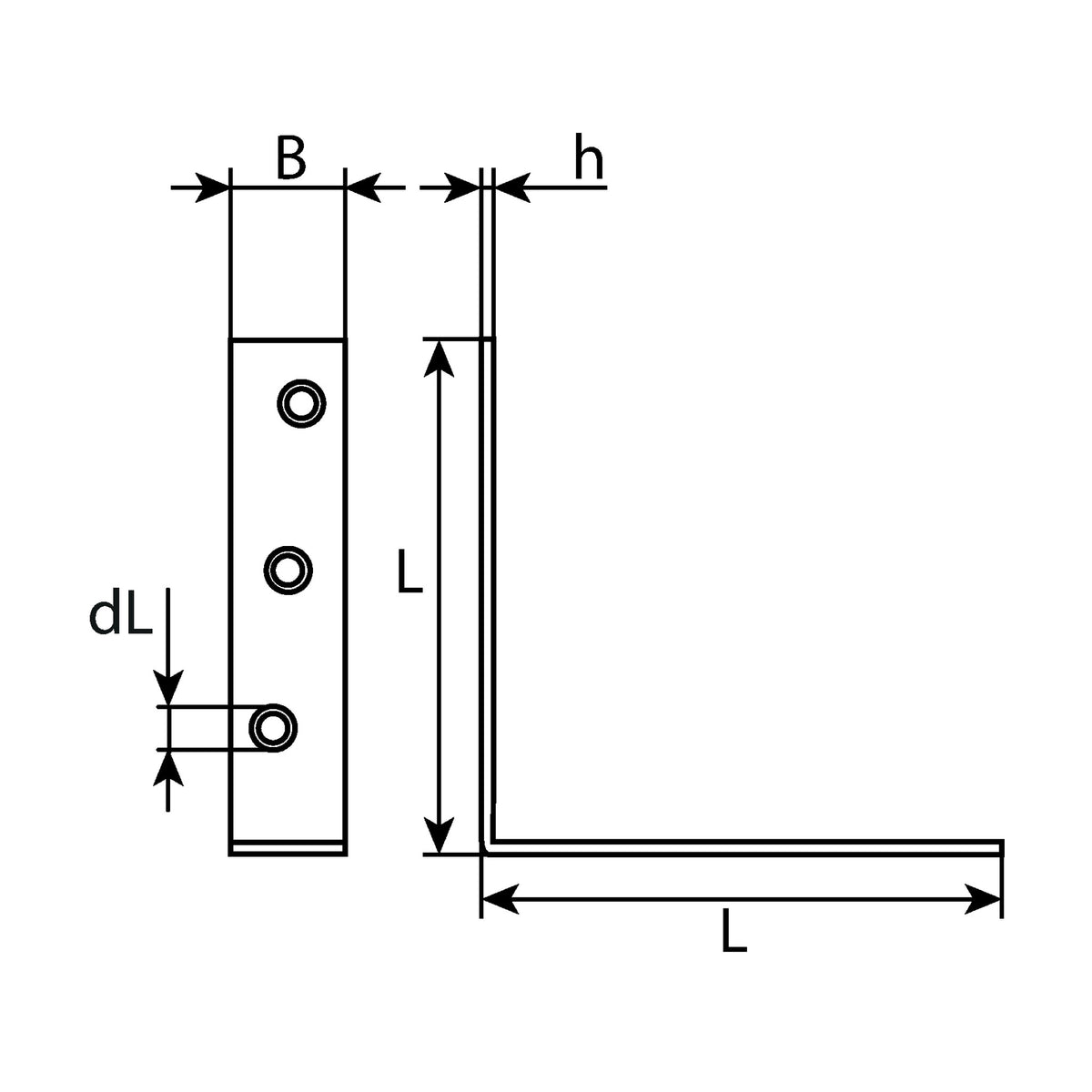

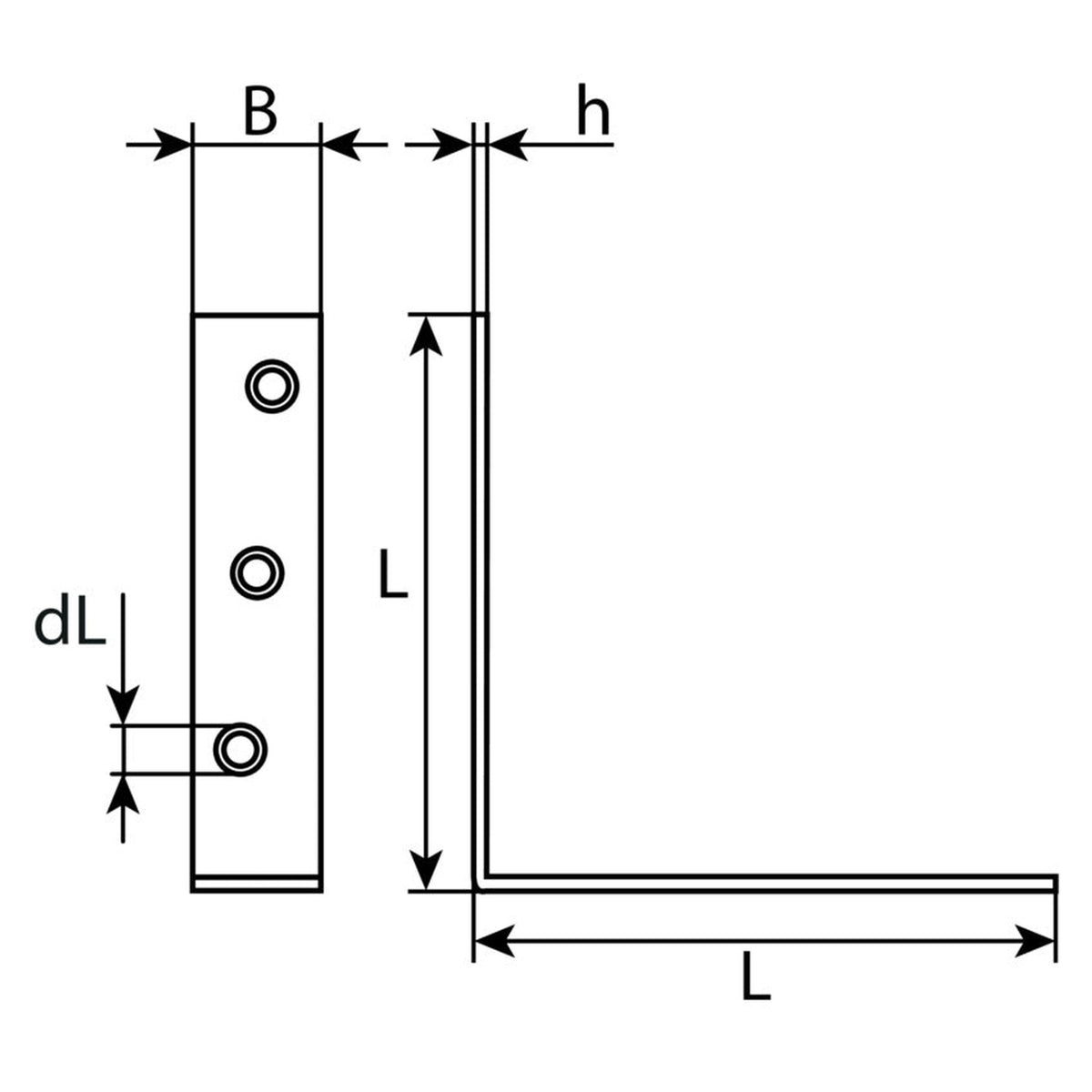

Zwischen der kleinsten und der größten der drei Ausführungen wächst mehr als die Schenkellänge von 40 auf 100 mm. Der Schenkel wird von 15 auf 20 mm breiter, das Blech von 2 auf 2,3 mm dicker, und die Löcher gehen von 4,5 über 5 auf 5,5 mm auf. Bei 100 mm sind zudem sechs Löcher gesetzt, bei den beiden kleineren Ausführungen vier. Ein Wechsel auf die nächste Größe bringt also auch ein anderes Lochbild mit sich.

Werkstoff, Auflage und Öffnung

• Edelstahl A2: Angegeben ist damit der Werkstoff, aus dem der Winkel besteht. Eine Beständigkeit, eine Schutzdauer oder ein Einsatz im Freien folgt aus der Angabe nicht.
• Schenkelbreite 15 bis 20 mm: So breit ist der Streifen, auf dem der Winkel jedem der beiden Teile aufliegt. Eine schmale Zarge oder eine dünne Regalseite muss ihn aufnehmen können, ohne dass er über die Kante hinaussteht.
• Lochdurchmesser 4,5 bis 5,5 mm: Genannt ist die Weite der Öffnung im Blech. Welche Schraube hindurchgeht und in welchen Werkstoff sie fasst, bleibt der Planung des jeweiligen Bauteils überlassen.

Häufige Fragen

Warum steht das Wort Winkelverbinder über dieser Bauart?

Im Warengruppenbaum des Lieferanten trägt der Knoten oberhalb der Stuhlwinkel diesen Namen. Dieselbe Bezeichnung führt an anderer Stelle eine eigene Bauart für den Holzbau, zu der eine Leistungserklärung und eine Europäische Technische Bewertung erfasst sind; zum Stuhlwinkel gehört beides nicht. Für tragende Anschlüsse, für das Aufhängen von Lasten, für die Absturz-, Personen- und Ladungssicherung und überall dort, wo ein Versagen der Verbindung Personen gefährden kann, ist er deshalb nicht bestimmt.

Gilt das Lochbild der kleinen Größe auch für die große?

Anzahl und Durchmesser der Löcher sind je Ausführung eigens erfasst und wandern mit der Größe mit. Aus dem Lochbild der 40er Ausführung folgt deshalb nichts über die 100er. Auch gleiche Nennmaße an einem Winkel anderer Herkunft belegen nicht, dass zwei Teile gegeneinander tauschbar sind.
