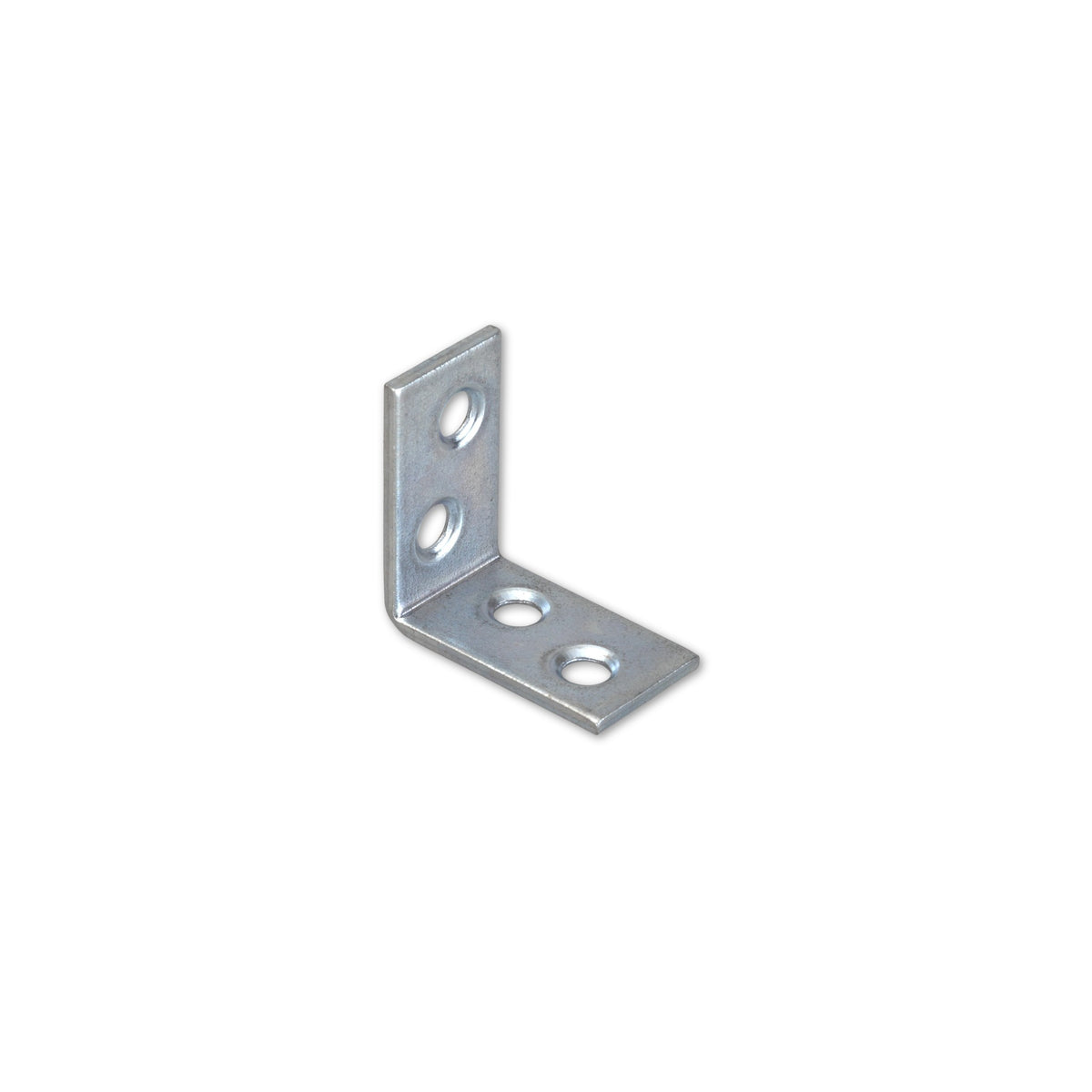

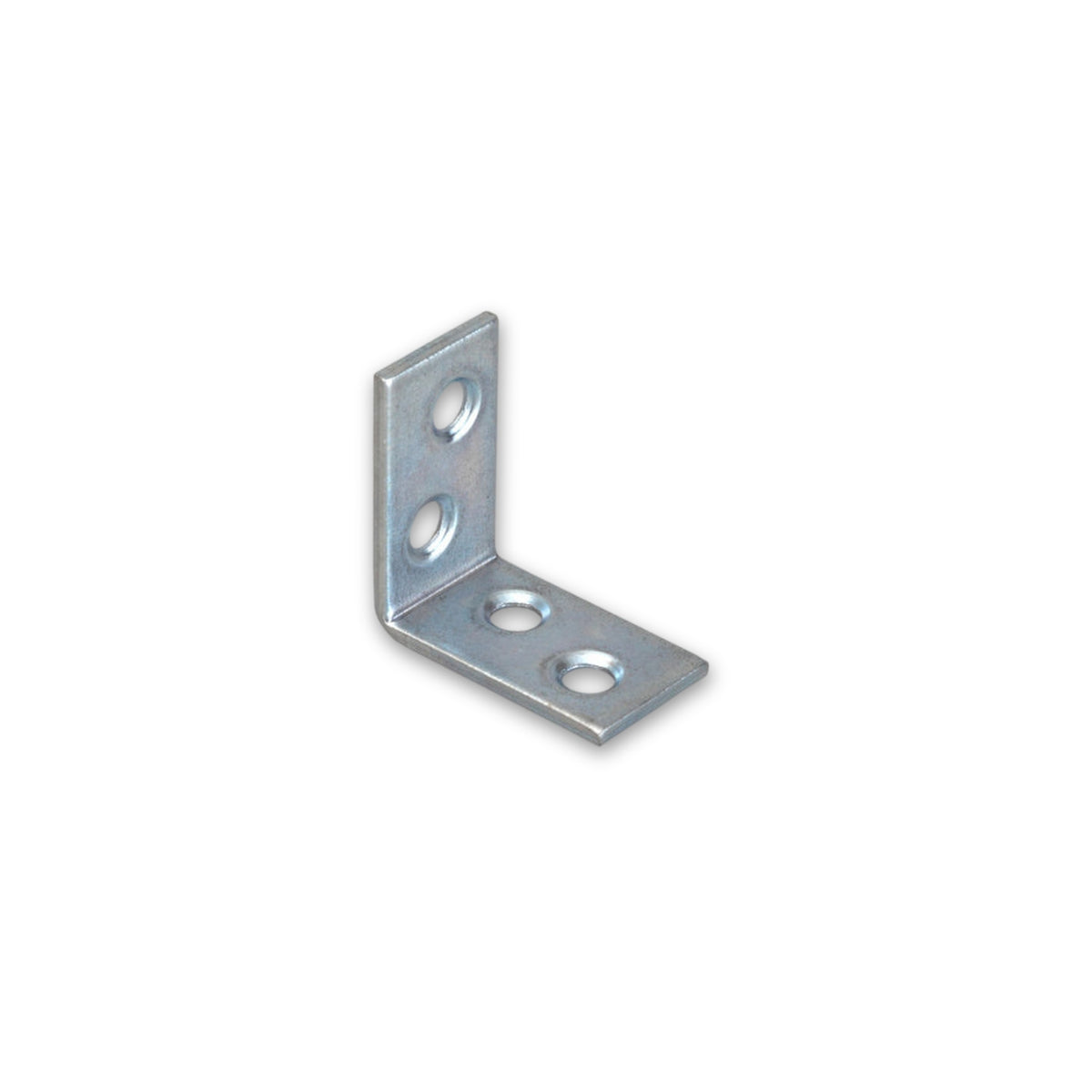

Stuhlwinkel, Stahl verzinkt

Von der Schubladenecke bis zur Tischzarge

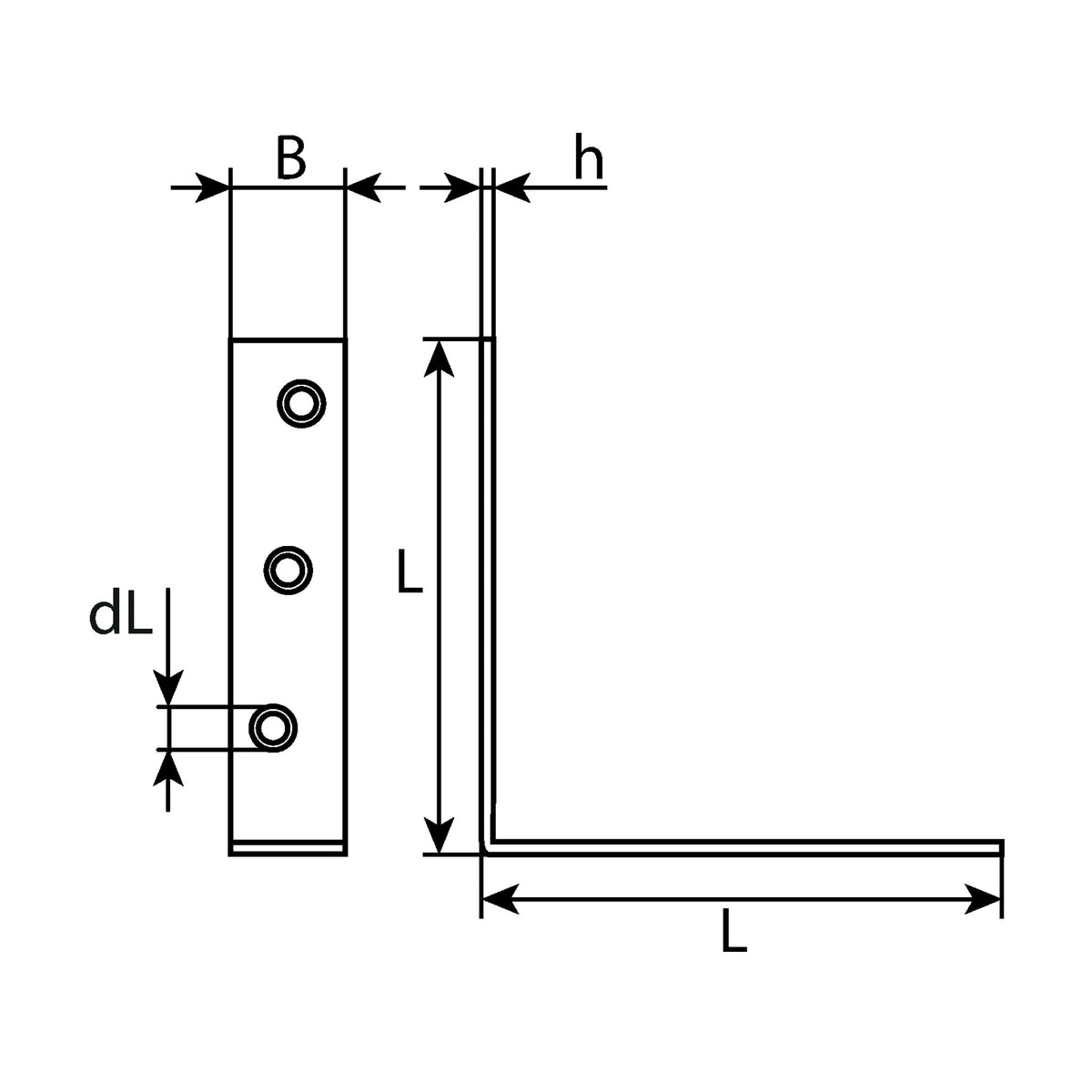

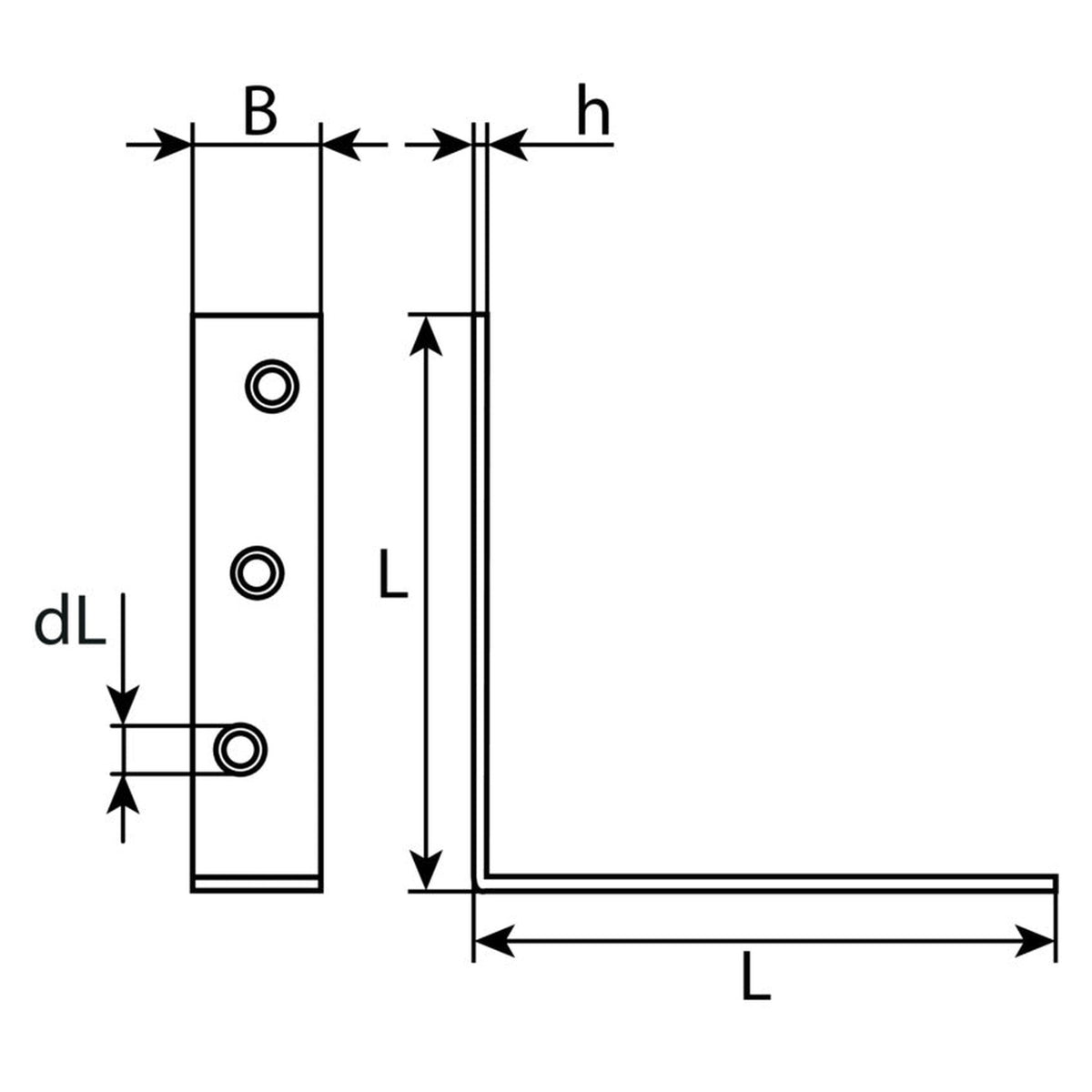

Die Reihe beginnt bei 25 mm Schenkellänge und endet bei 150 mm. Unten geht es um kleine Ecken, die ihre Stellung behalten sollen, oben um Bauteile, an denen der Winkel über eine längere Strecke aufliegt. Bestimmt ist die Bauart durchweg für Verbindungen, die nicht tragen, an Leichtbaukonstruktionen; genannt sind dafür Regale, Stühle und Tische.

Der Lochdurchmesser folgt nicht der Größe

Fünf Weiten kommen in dieser Reihe vor, von 4 mm bis 6,5 mm, und sie ordnen sich nicht der Reihe nach: Zur Ausführung mit 80 mm Schenkellänge sind 4 mm erfasst, zur kleineren mit 60 mm dagegen 5 mm. Wer eine Schraube schon liegen hat, liest die Weite deshalb an der gewählten Ausführung ab, statt sie aus der Schenkellänge hochzurechnen. Was durch das Blech passt, ist damit gesagt; welche Schraube in welchen Werkstoff gehört, entscheidet sich an den beiden Teilen, die zusammenkommen.

Was beim Sprung zur nächsten Größe mitkommt

• Materialstärke 2 bis 3 mm: So dick ist das gekantete Blech, und mit der Größe nimmt es zu. Eine Tragfähigkeit lässt sich daraus nicht ableiten; Zahlen dazu gehören zu keiner Ausführung dieser Bauart.
• Vier oder sechs Löcher: Bis 80 mm Schenkellänge sind vier gesetzt, ab 100 mm sechs. Die größere Ausführung verlangt also auch zwei Schrauben mehr.
• Verzinkte Oberfläche: Der Überzug gehört zur Ausführung, nicht zu einer Umgebung. Wie lange er schützt und ob er einen Feuchtraum oder das Freie verträgt, ist damit nicht gesagt.

Häufige Fragen

Hält der 150er mehr aus als der 25er?

Mehr Blech und mehr Löcher heißen nicht mehr Tragfähigkeit. Werte zur Belastbarkeit gehören zu keiner Ausführung dieser Bauart, und bestimmt ist sie für Verbindungen ohne tragende Aufgabe. Verbinder für tragende Anschlüsse im Holzbau bilden eine eigene Bauart mit eigener Leistungserklärung und eigener Europäischer Technischer Bewertung; zum Stuhlwinkel gehört beides nicht, auch wenn der Knoten darüber im Sortiment denselben Namen trägt. Zum Heben und Aufhängen von Lasten, zur Absturz-, Personen- und Ladungssicherung und überall dort, wo ein Versagen der Verbindung jemanden gefährden kann, ist er nicht bestimmt.

Wofür steht der Bund mit zwölf Stück?

Eine Leichtbaukonstruktion wiederholt dieselbe Ecke meist mehrfach, und dann kommt es auf gleiche Winkel in gleicher Größe an. Dafür steht neben dem Einzelstück der Bund mit zwölf gleichen Winkeln. Am Winkel selbst, an seinen Maßen und an seinem Lochbild ändert die Lieferform nichts.
