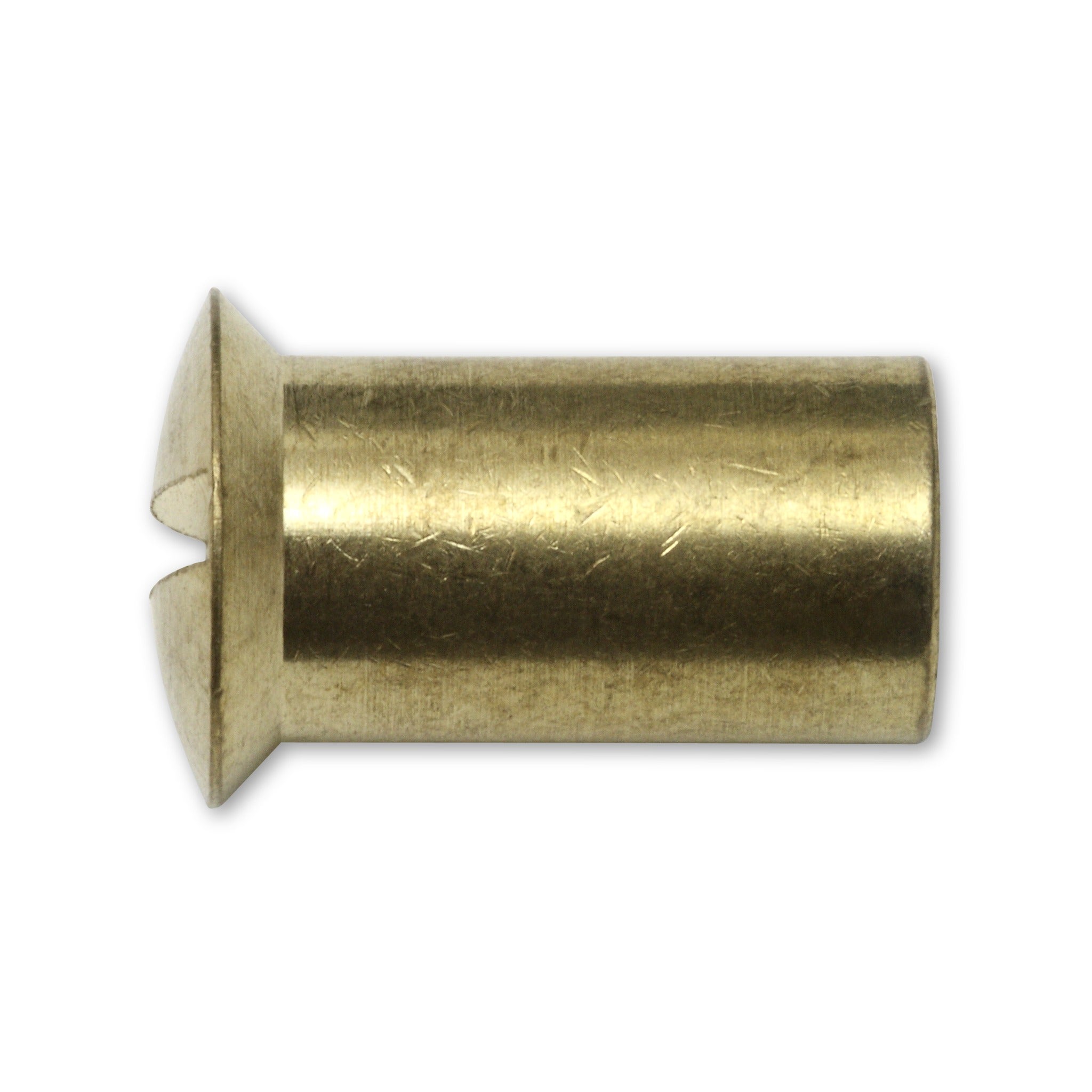

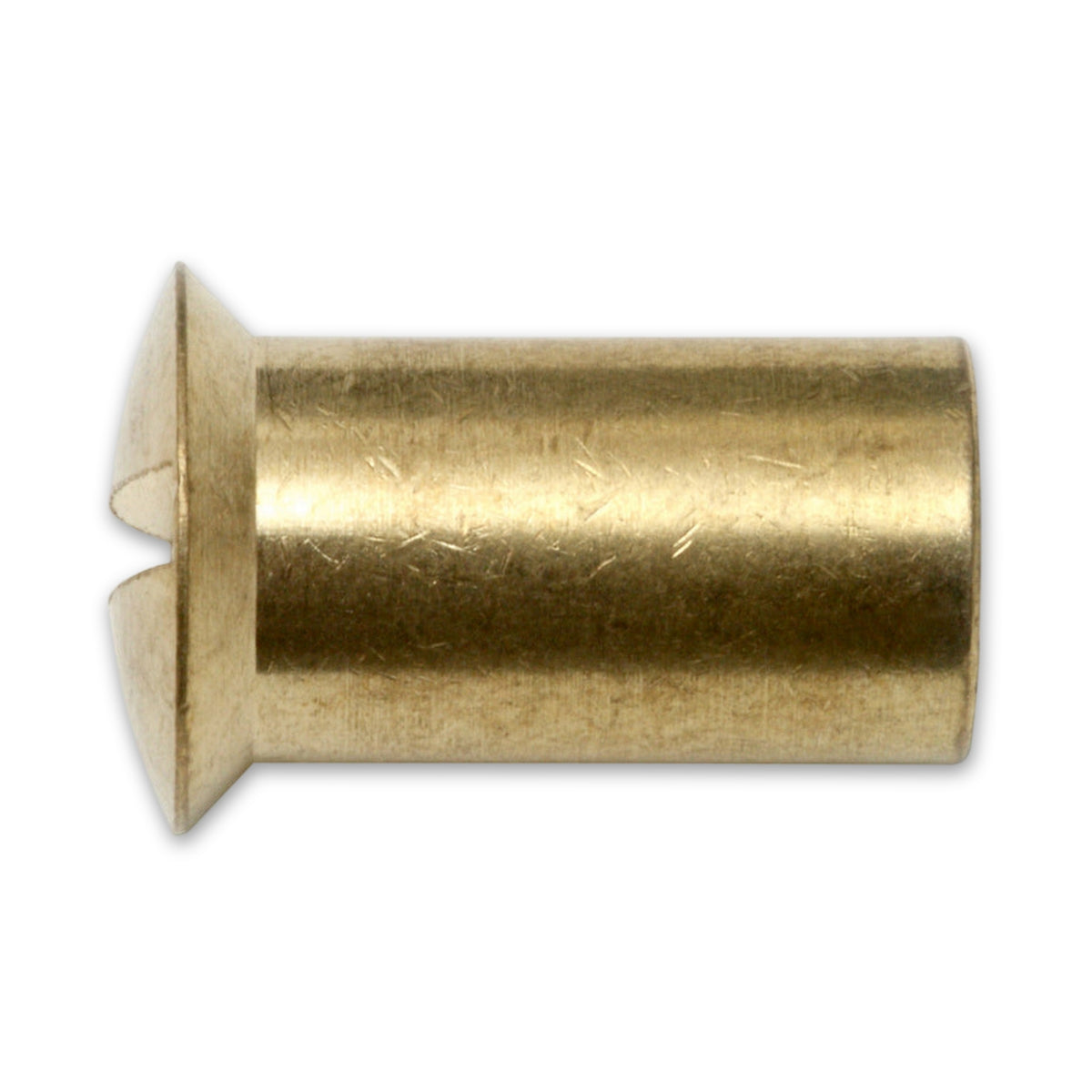

Hülsenmuttern aus blankem Messing mit Linsensenkkopf

Hülsenmuttern aus blankem Messing mit Linsensenkkopf und Schlitz sind für Verschraubungen gedacht, die ganz durch ein Bauteil gehen, zum Beispiel bei Türbeschlägen. Die drei Größen M4, M5 und M6 unterscheiden sich im Innengewinde, in der Länge und im Kopfdurchmesser; das Gewinde des Gegenstücks muss dazu passen.

Auf beiden Seiten des Bauteils bleibt ein Kopf

Die Hülsenmutter wird in eine durchgehende Bohrung gesteckt und von der Gegenseite mit einer passenden Schraube gekontert, also von beiden Seiten gegeneinander verschraubt. Auf der einen Seite sitzt dann der Linsensenkkopf der Hülsenmutter, auf der anderen der Schraubenkopf. Beim Linsensenkkopf sitzt der Kopf in einer Senkung, nur die gewölbte Oberseite bleibt sichtbar.

Türbeschläge, Garnituren und Möbel

Vorgesehen ist die Hülsenmutter für die Beschlagbefestigung, etwa bei Kurzschildern an Türen, und für die durchgehende Montage, wie sie bei Langschildgarnituren aus Messing vorkommt. Typische Anwender sind Tischler, Beschlagmonteure, die Hausmeisterei und Heimwerker beim Türschildtausch. Auch im Möbelbau findet die Bauart Verwendung.

Blankes Messing und Schlitzantrieb

• Blankes Messing: Die Oberfläche ist unbeschichtet, sichtbar bleibt das Messing selbst. Die Angabe beschreibt Aussehen und Fertigung, nicht das Verhalten an einem bestimmten Einbauort.

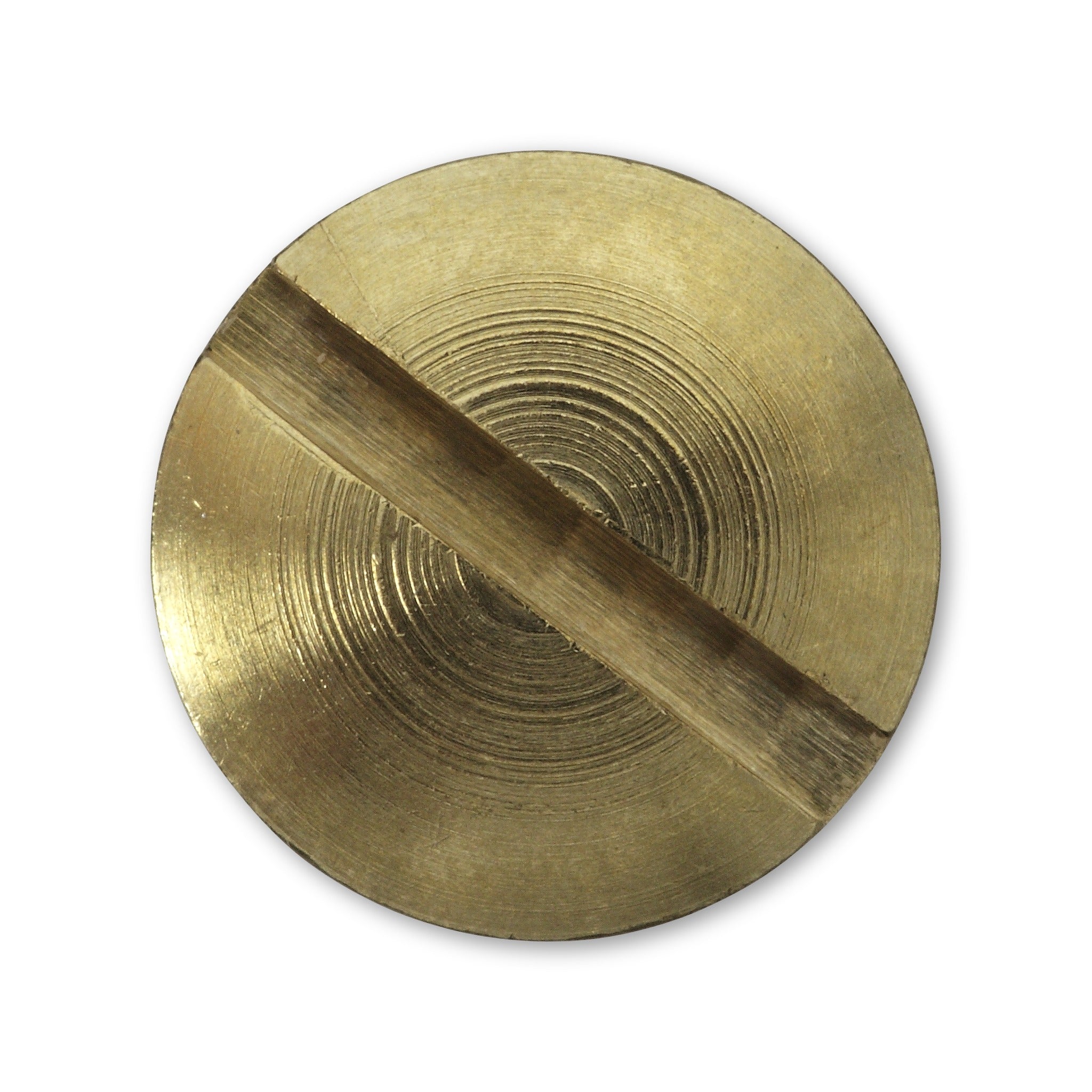

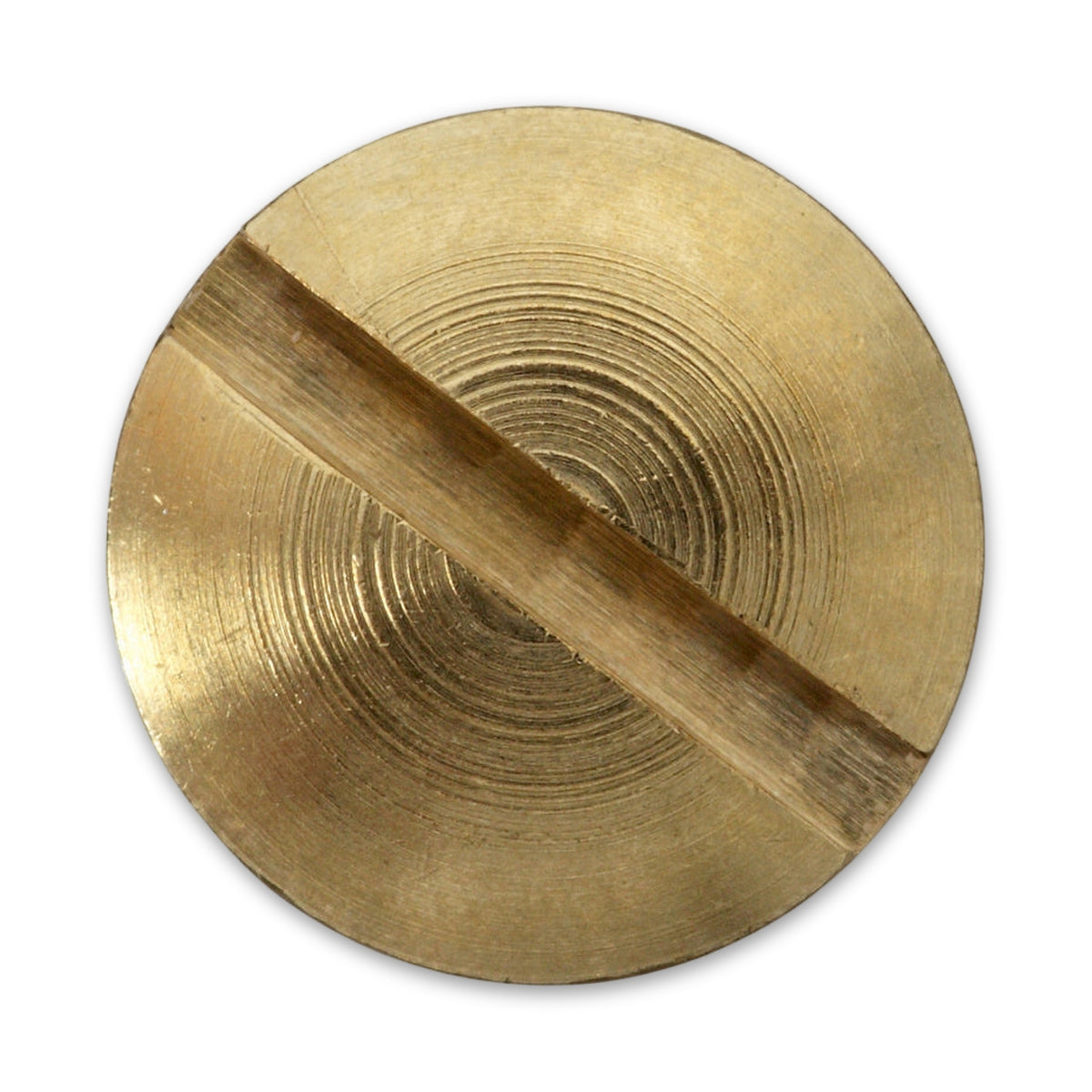

• Schlitz im Kopf: Ein Schlitzschraubendreher hält die Hülse am Kopf fest, während von der Gegenseite angezogen wird.

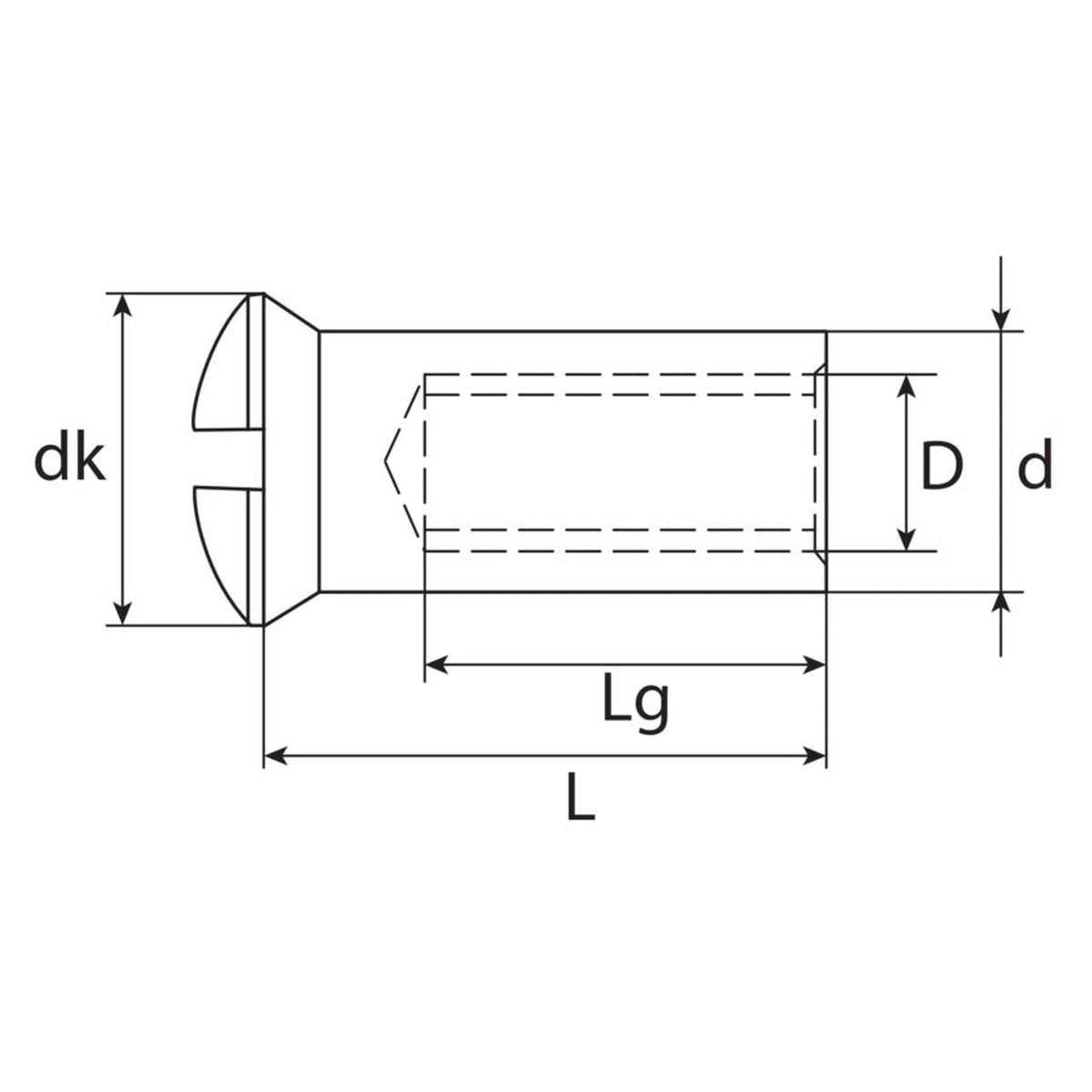

So führt die Auswahl zur passenden Größe

• Innengewinde: Es muss zum Gewinde des Gegenstücks passen.
• Länge: Die zweite Zahl in der Größenangabe, bei M4 × 12 also die 12, ist die Länge in Millimetern. Sie richtet sich nach Bauteildicke oder Türstärke. Das Gewinde ist kürzer (bei M4 × 12 sind es 7 mm) und lässt sich nicht aus der Länge ableiten.
• Außendurchmesser: Er wird gegen die Bohrung gehalten.
• Kopfdurchmesser: Er wird gegen die vorhandene Senkung oder Auflage des Beschlags gehalten.

Häufige Fragen

Ist eine Schraube dabei?

Nein, die Packung enthält nur die vier Hülsenmuttern. Das Gegenstück wird getrennt gewählt. Wichtig sind das passende Gewinde und eine Länge, die zur Bauteildicke passt.

Wie finde ich die richtige Größe, wenn ich nur Bohrung und Beschlag habe?

Mit dem Messschieber an Bohrung und Senkung: Die Hülse muss in die Bohrung, der Kopf zur Senkung oder Auflage passen. Ein gleiches Gewindemaß allein genügt nicht, denn auch die Länge muss zur Dicke des Bauteils stimmen.

Lassen sich damit Holzplatten im Möbelbau verbinden?

Ja, im Möbelbau werden Hülsenmuttern zum Verbinden von Holzplatten eingesetzt. Dafür geht die Bohrung durch beide Platten, und die Schraube kommt von der Gegenseite.
