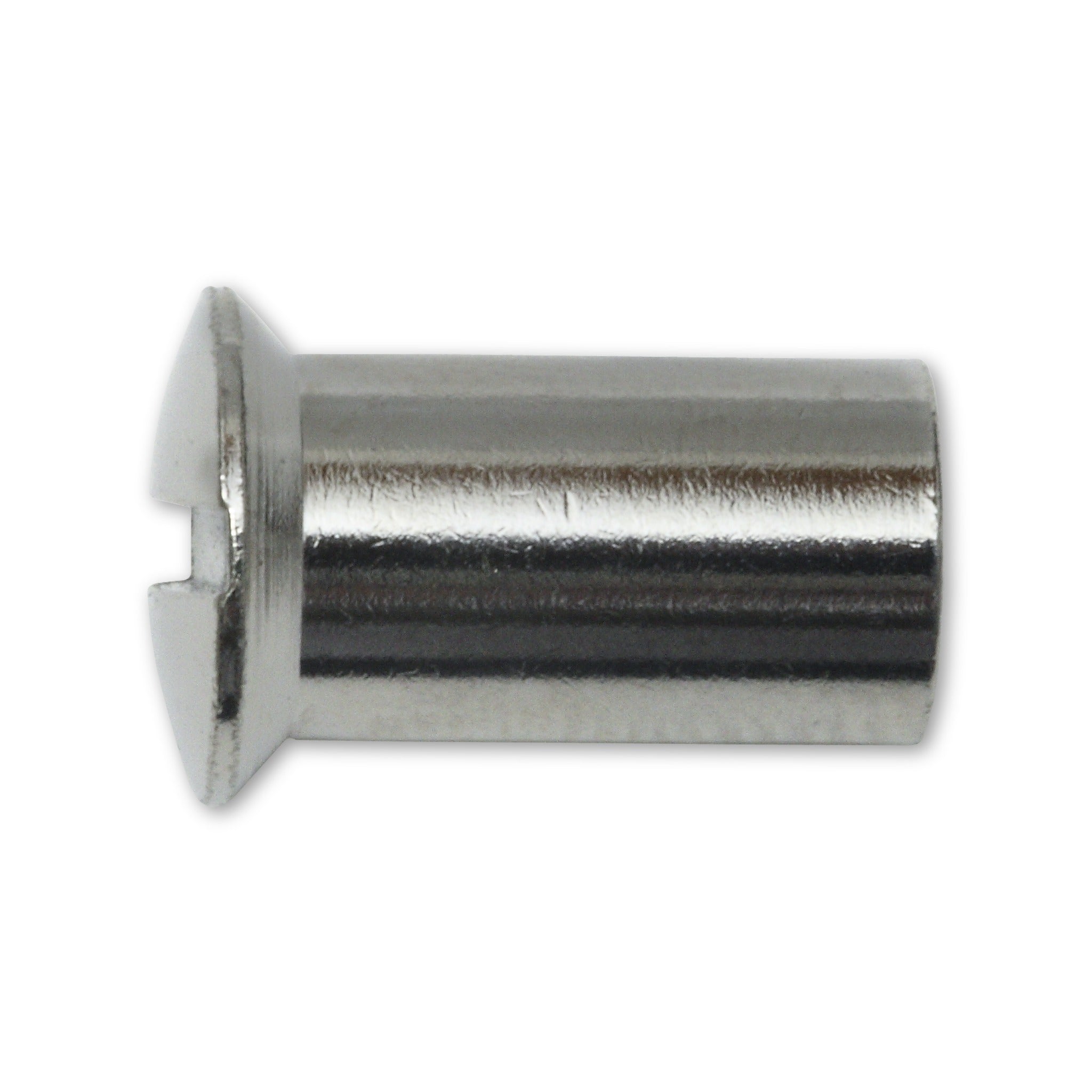

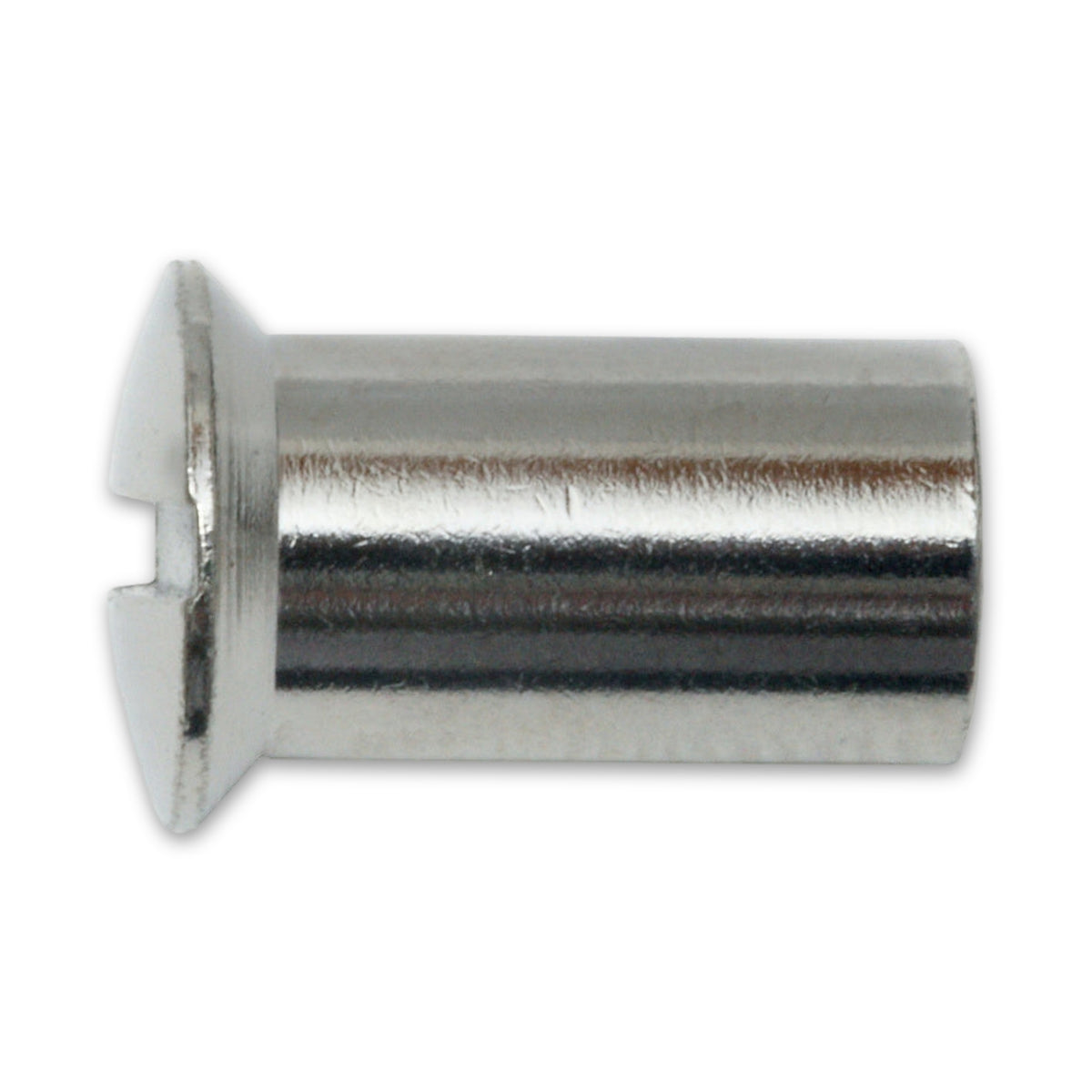

Hülsenmuttern aus vernickeltem Messing mit Linsensenkkopf

Hülsenmuttern aus vernickeltem Messing mit Linsensenkkopf und Schlitz sind für die durchgehende Montage gedacht: Die Hülse steckt in einer Bohrung, die Schraube kommt von der Gegenseite. Typische Einsätze sind die Beschlagbefestigung, etwa bei Kurzschildern an Türen, und Messing-Langschildgarnituren. Die Auswahl hängt an Gewinde, Gewindelänge sowie Hülsen- und Kopfdurchmesser.

Mutter in der Bohrung, Schraube von der Gegenseite

Die Hülsenmutter wird in eine durchgehende Bohrung gesteckt, die passende Schraube fasst von der anderen Seite in das metrische Innengewinde. Danach trägt die Verbindung auf beiden Seiten einen Kopf. Ein Gewinde im Türblatt oder Möbelteil selbst ist dafür nicht nötig.

Das Gewinde ist kürzer als die Hülse

Innen ist die Hülse nicht über ihre ganze Länge mit Gewinde versehen. Bei der Ausführung M4 × 12 misst die Hülse 12 mm, das Gewinde 7 mm; in allen drei Ausführungen bleibt die Gewindelänge hinter der Länge zurück. Wie tief eine Schraube fasst, richtet sich nach der Gewindelänge, nicht nach der Außenlänge der Hülse.

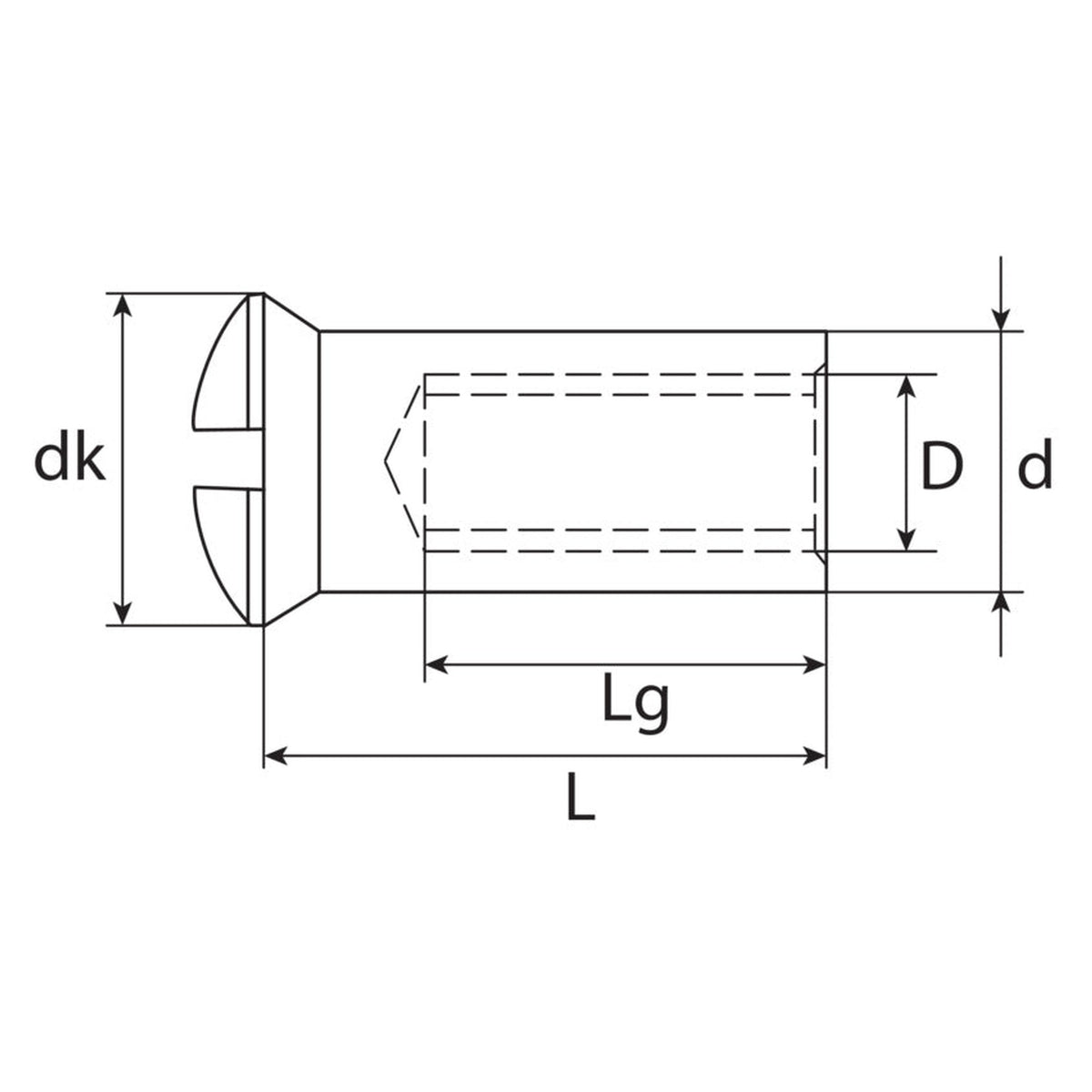

Drei Maße, die zum Einbauort passen müssen

Der Außendurchmesser der Hülse gehört in die Bohrung, der Kopfdurchmesser auf die Senkung oder Auflage des Beschlags, das Innengewinde nimmt die Schraube auf. Ein passendes Gewinde sagt noch nichts über Bohrung und Senkung.

Nickelüberzug, Schlitz und Linsensenkkopf

• Vernickelt: Über dem Messing liegt ein Nickelüberzug, der sichtbare Kopf hat den silbrigen Farbton des Nickelüberzugs.

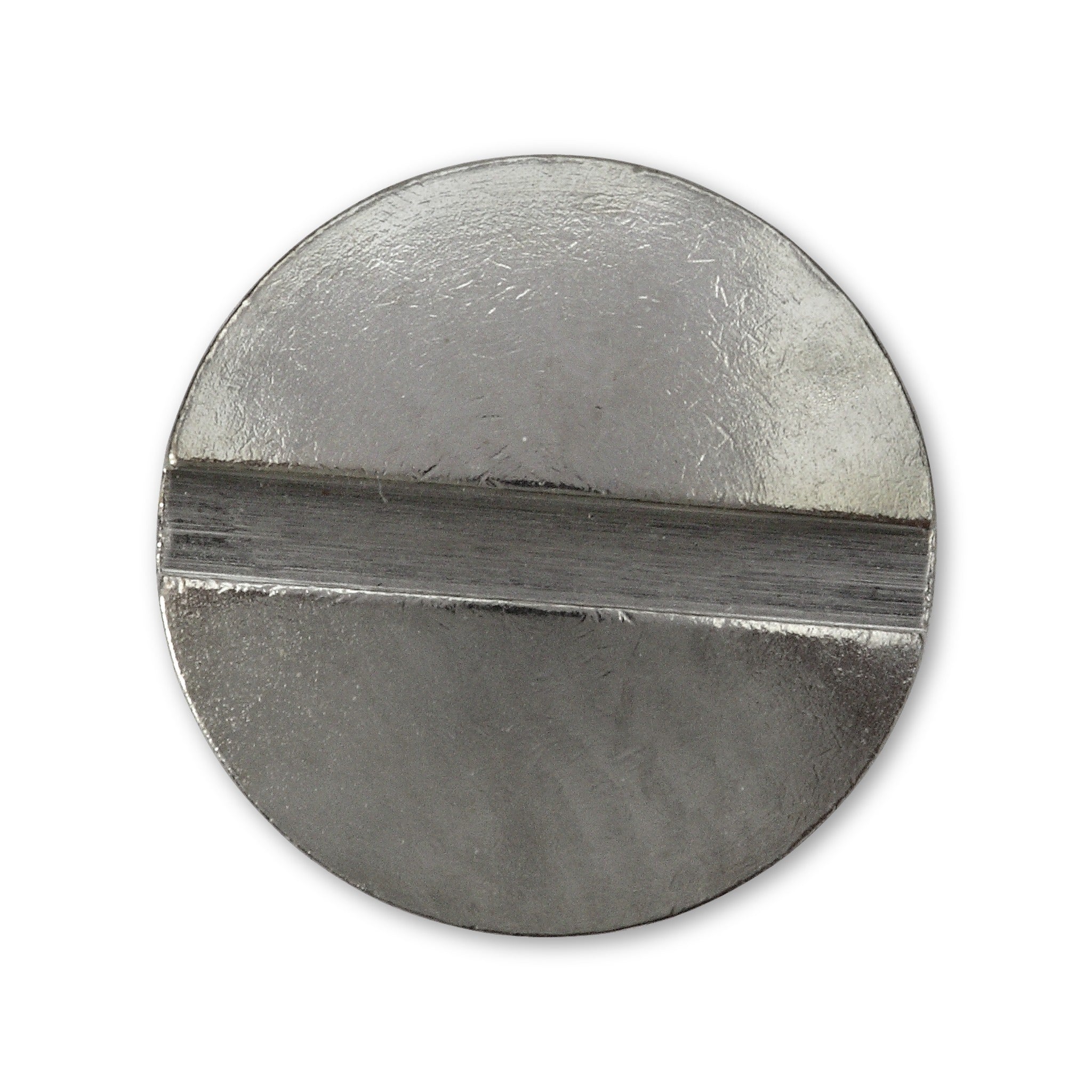

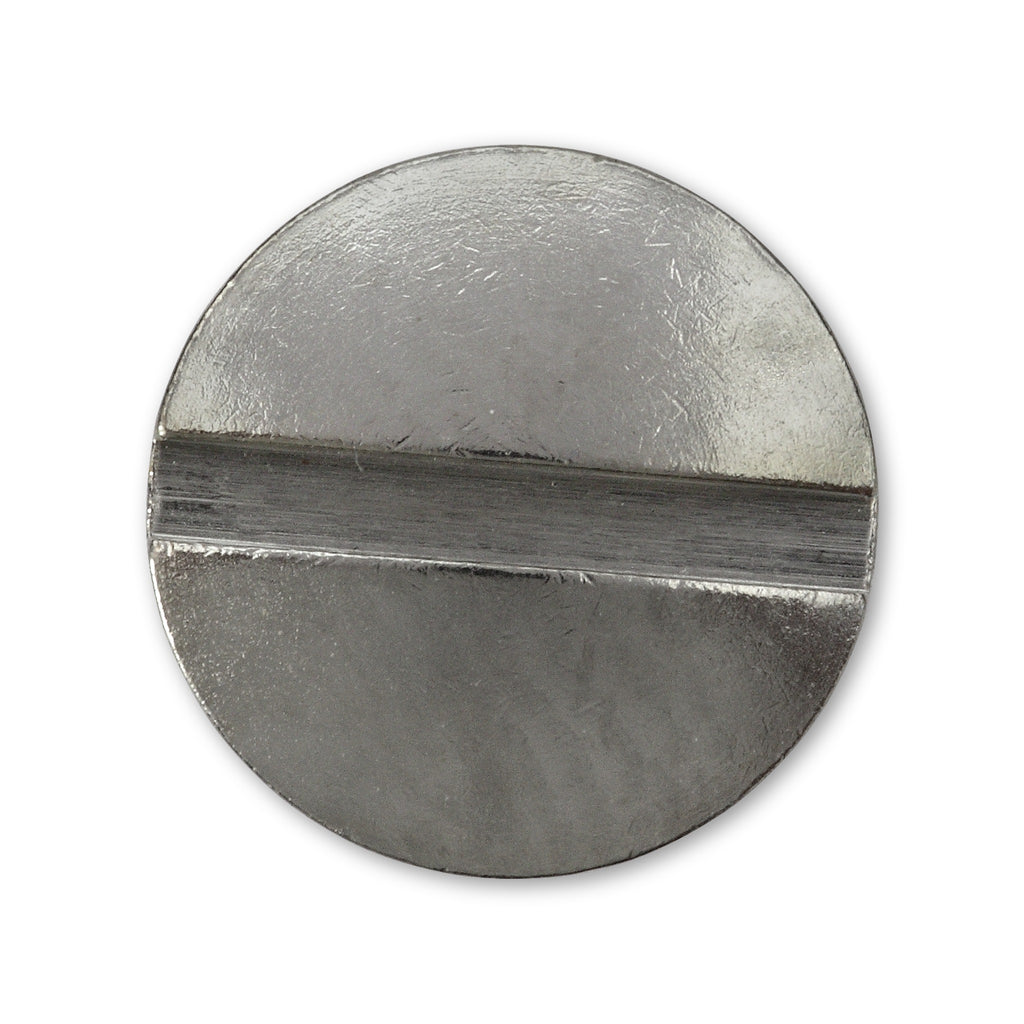

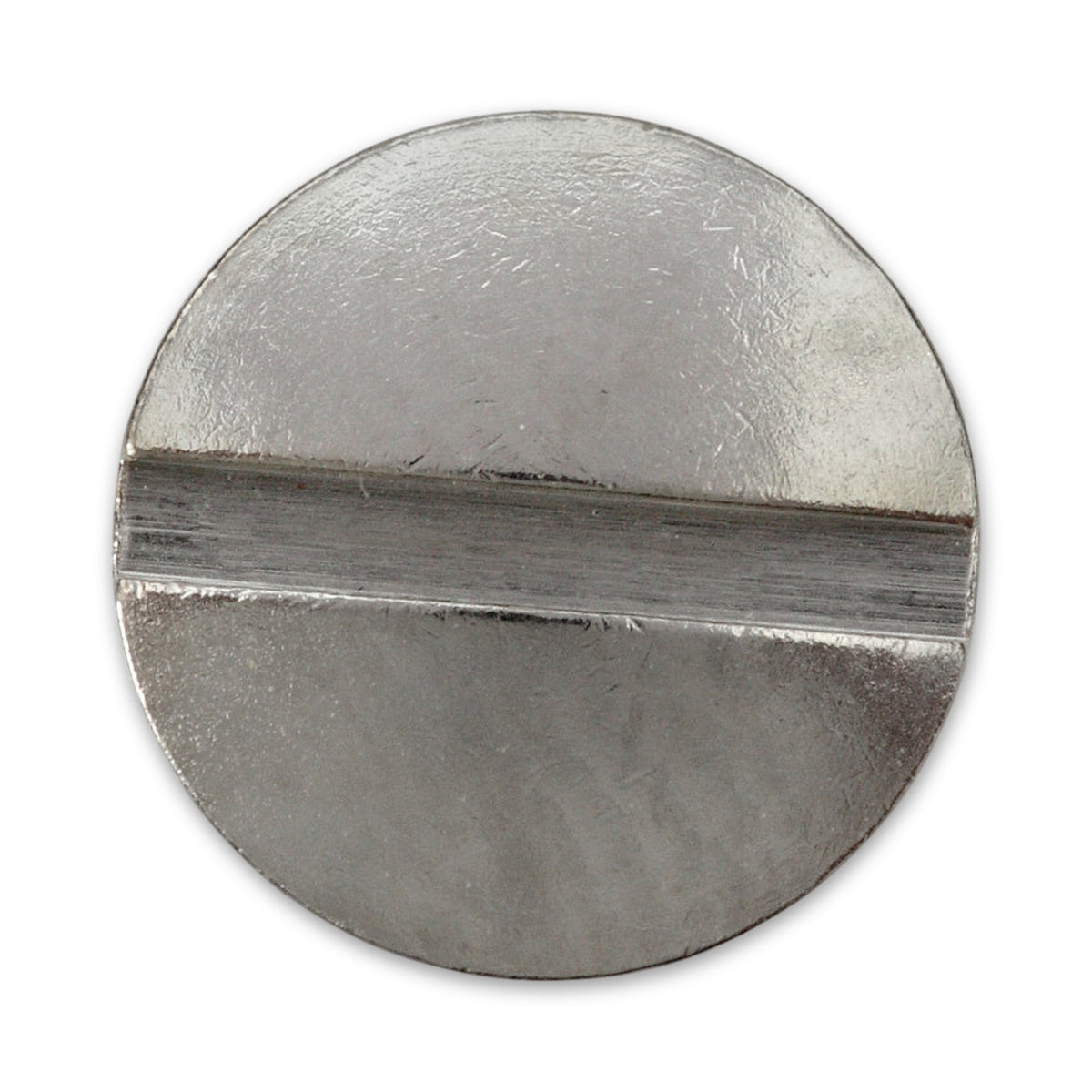

• Schlitzantrieb: Mit einem Schlitzschraubendreher lässt sich die Hülsenmutter gegenhalten, während die Schraube von der anderen Seite angezogen wird.
• Linsensenkkopf: Der kegelige Teil des Kopfes sitzt in der Senkung, die leicht gewölbte Oberseite bleibt an der Oberfläche sichtbar.

Einsatz bei Türbeschlägen und im Möbelbau

Üblich ist die Hülsenmutter bei Tischlern, Hausmeisterdiensten und Heimwerkern, die Türbeschläge montieren oder ersetzen. Im Möbelbau werden Hülsenmuttern dieser Bauart außerdem zum Verbinden von Holzplatten verwendet.

Häufige Fragen

Ist eine Schraube dabei?

Nein, aufgeführt sind nur die Hülsenmuttern. Die Schraube muss dasselbe metrische Gewinde haben, also M4, M5 oder M6 je nach Ausführung. Ihre Länge sollte zur Gewindelänge der Hülse und zur Bauteildicke passen.

Passt die Hülsenmutter an mein Kurzschild oder Langschild?

Ja, für Kurzschilder an Türen und Messing-Langschildgarnituren ist sie vorgesehen. Ob eine Ausführung zu Ihrer Tür passt, zeigt der Vergleich von Bohrung, Senkung und Türstärke mit Außendurchmesser, Kopfdurchmesser und Länge.

Lässt sich die Hülse kürzen?

Dafür ist sie nicht gedacht. Besser passt eine Ausführung, deren Länge zur Bauteildicke passt; zur Wahl stehen 12, 14 und 15 mm.
