Hülsenschrauben M4 aus vernickeltem Messing

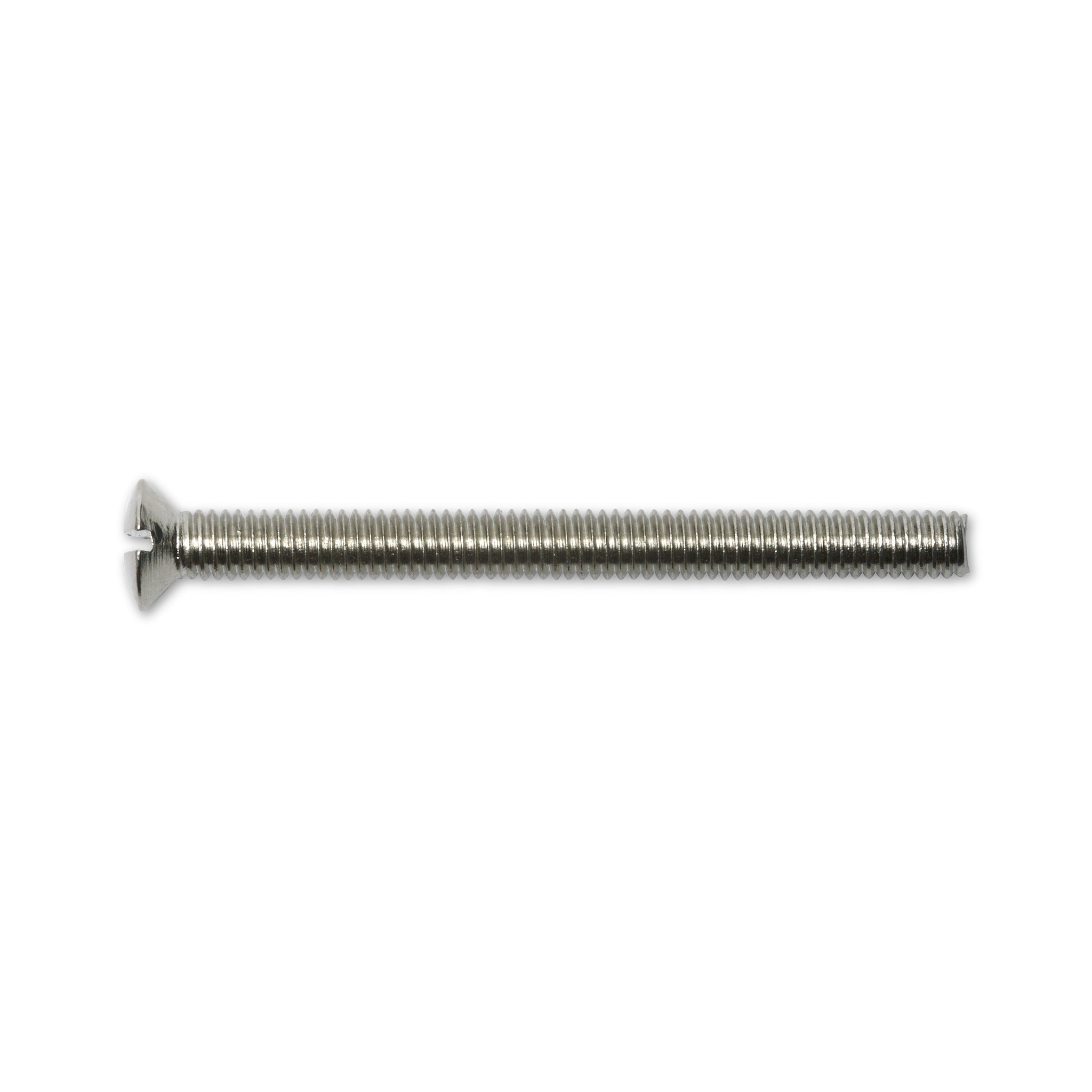

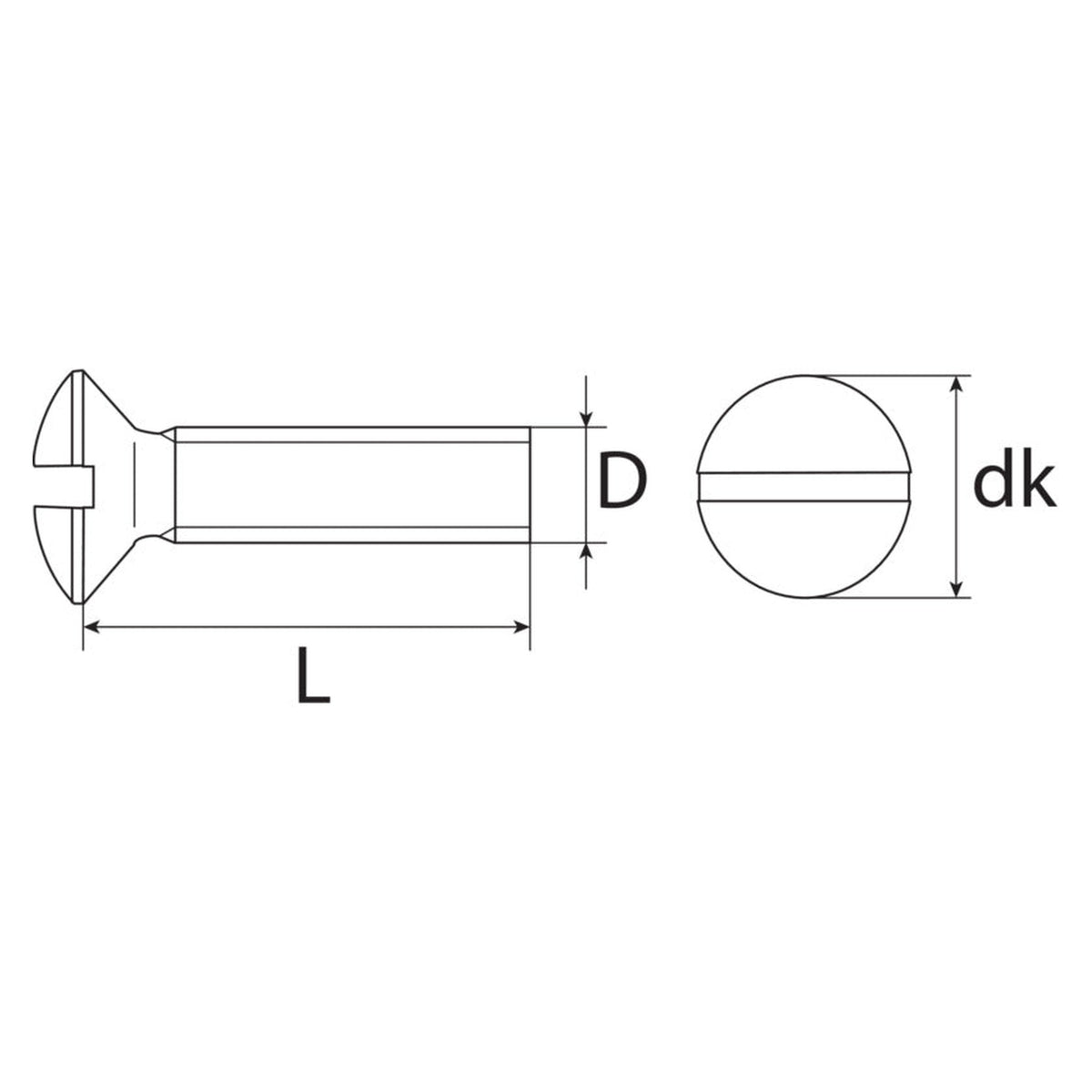

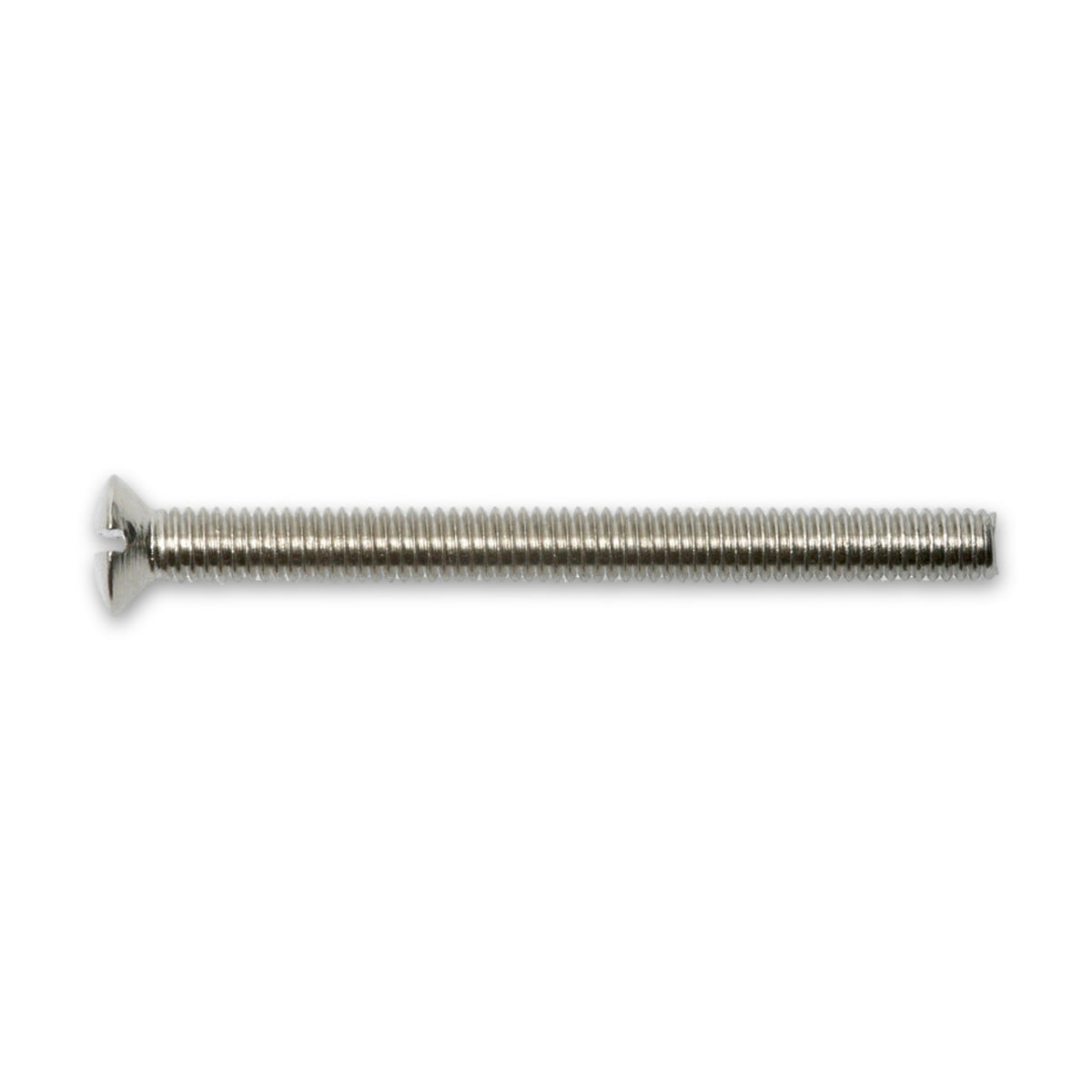

Die Hülsenschraube M4 mit Linsensenkkopf und Schlitz besteht aus vernickeltem Messing und ist in den Nennlängen 45 mm und 50 mm erhältlich. Der Kopf bleibt in der Senkung teilweise versenkt und teilweise sichtbar. Für die Auswahl zählen die Länge im Verhältnis zur zu durchquerenden Dicke und der Kopfdurchmesser von 7,5 mm im Verhältnis zur Senkung.

Der Kopf sitzt halb im Bauteil und bleibt als Linse sichtbar

Beim Linsensenkkopf wird der kegelige Teil in das Werkstück eingearbeitet, der gewölbte Linsenteil bleibt oben stehen. Der Kopf schließt damit nicht eben ab wie ein reiner Senkkopf, steht aber auch nicht als Block auf dem Bauteil.

Eine Länge nach der Dicke des Bauteils

Beide Ausführungen tragen dasselbe metrische M4-Gewinde und unterscheiden sich nur in der Nennlänge. Gewählt wird die Länge, die zur Gesamtdicke aus Bauteil, Beschlag und Gegenstück passt. Dafür wird die Gesamtdicke vor dem Kauf gemessen.

Messing mit Nickeloberfläche und Schlitzantrieb

• Messing, vernickelt: Der Grundwerkstoff ist Messing, die Oberfläche trägt eine Nickelschicht und wirkt silbrig glänzend.

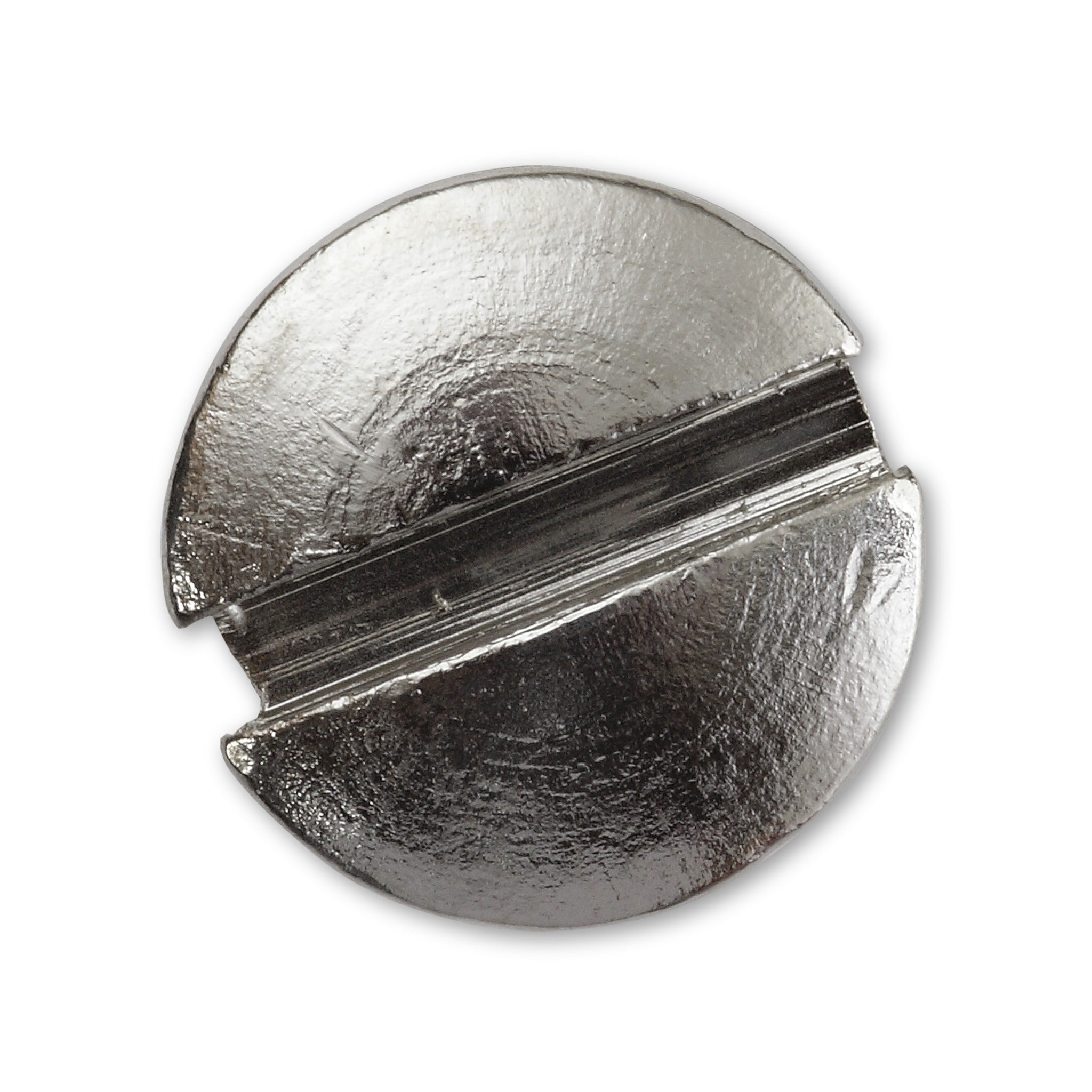

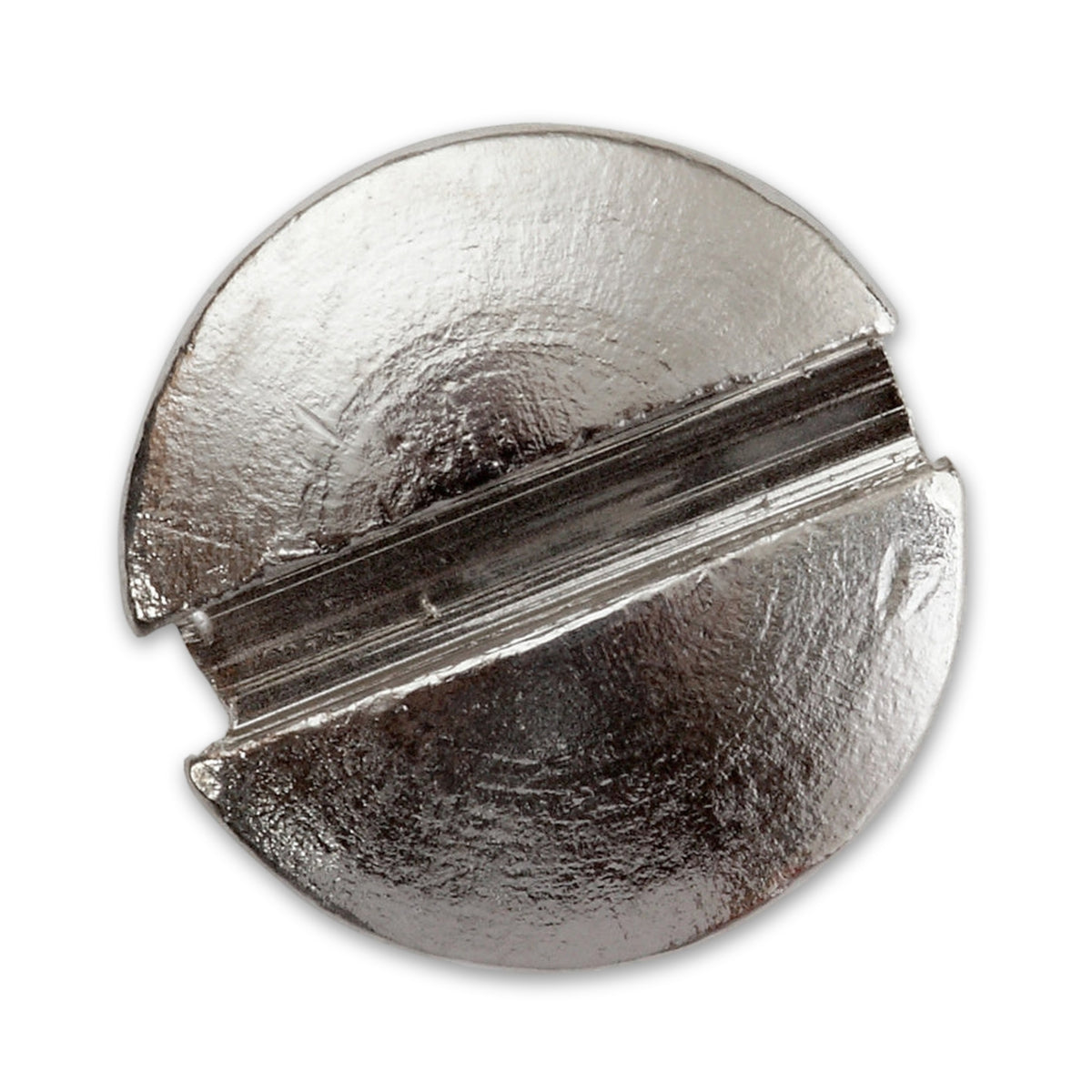

• Schlitzantrieb: Ein einfacher Schlitz quer über die Linse; die Klinge des Schlitzschraubendrehers sollte zur Schlitzbreite passen, damit sie nicht abrutscht.

Üblich im Beschlaghandel, bei Tischlern und im Möbelbau

Hülsenschrauben werden oft ohne Hülse angeboten. Schrauben dieser Art verwenden Tischler, Türenmonteure, Möbelbauer und Heimwerker, wo eine metrische Schraube ein Bauteil ganz durchquert und der Kopf teilweise sichtbar bleiben darf. Für Beschläge an dickeren Türen kommen oft Innensechskantschrauben in M6 und M8 zum Einsatz, also ein anderer Antrieb bei größerem Gewinde.

Häufige Fragen

Gehört eine Hülse zu den Schrauben?

Nein, im Blister liegen zwei Schrauben, eine Hülse ist nicht dabei. Der Begriff Hülsenschraube meint im Handel teils die Schraube allein, teils Schraube und Hülse zusammen. Ein Gegenstück wird nach Gewinde, Länge, Außendurchmesser, Kopfform und Bohrung einzeln geprüft, weil M4 allein nicht reicht.

Welche Länge passt bei Türgarnituren?

Die Schraube soll das Gegenstück fassen, darf aber nicht am Außenschild anstoßen. Zu lange Schrauben am Innenschild können das Außenschild beschädigen. Deshalb die Länge vor dem Festschrauben kontrollieren und von Hand montieren.

Was bedeutet DIN 964?

DIN 964 bezeichnet die Bauform Linsensenkkopf mit Schlitz. Die Norm ist zurückgezogen, Nachfolgerin ist DIN EN ISO 2010; beim Nachbestellen deshalb Kopfdurchmesser und Länge vergleichen, nicht nur die Normnummer.
