T-Flachwinkel, Stahl verzinkt, Materialstärke 2 mm

Der Stoß, an dem zwei Werkstücke aufeinandertreffen

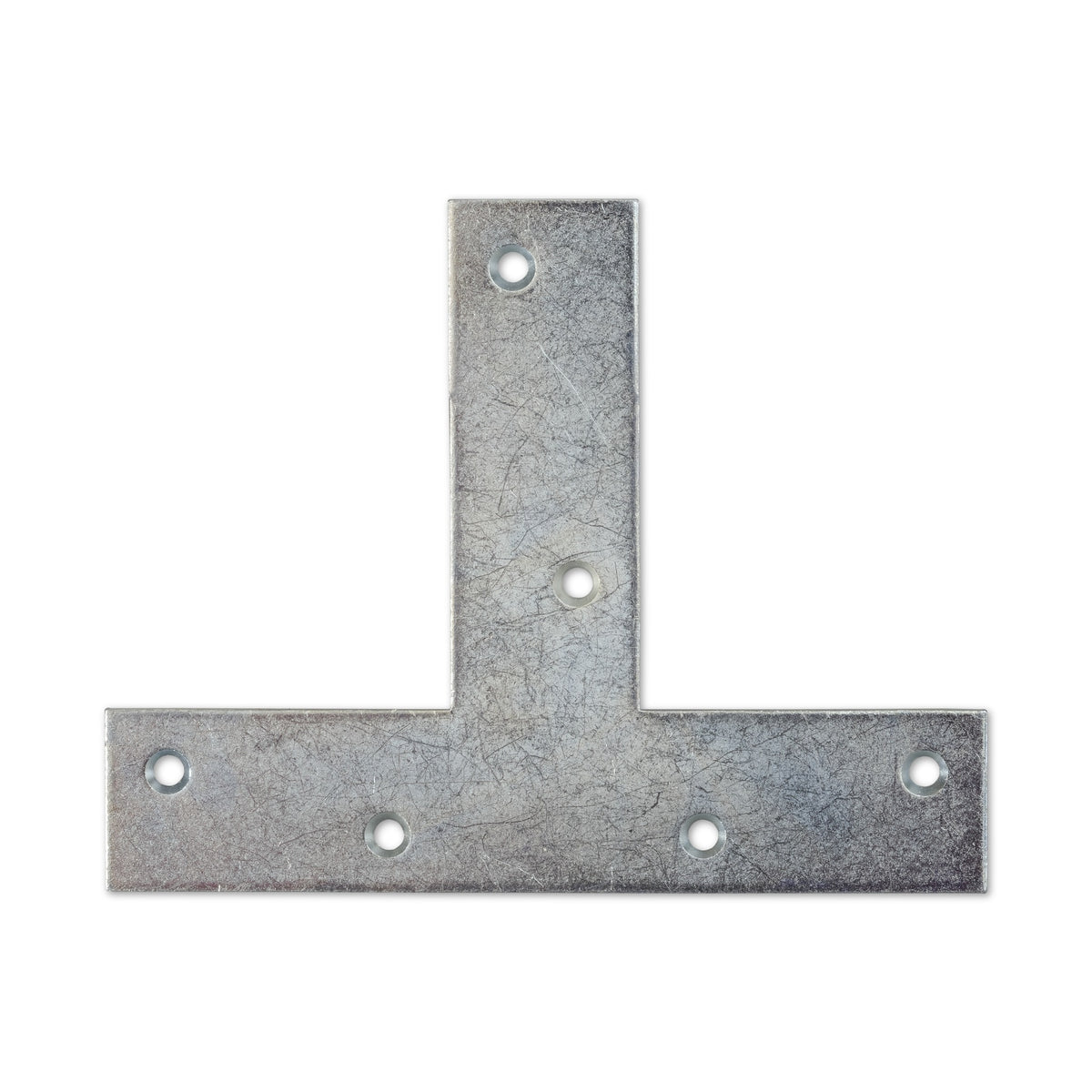

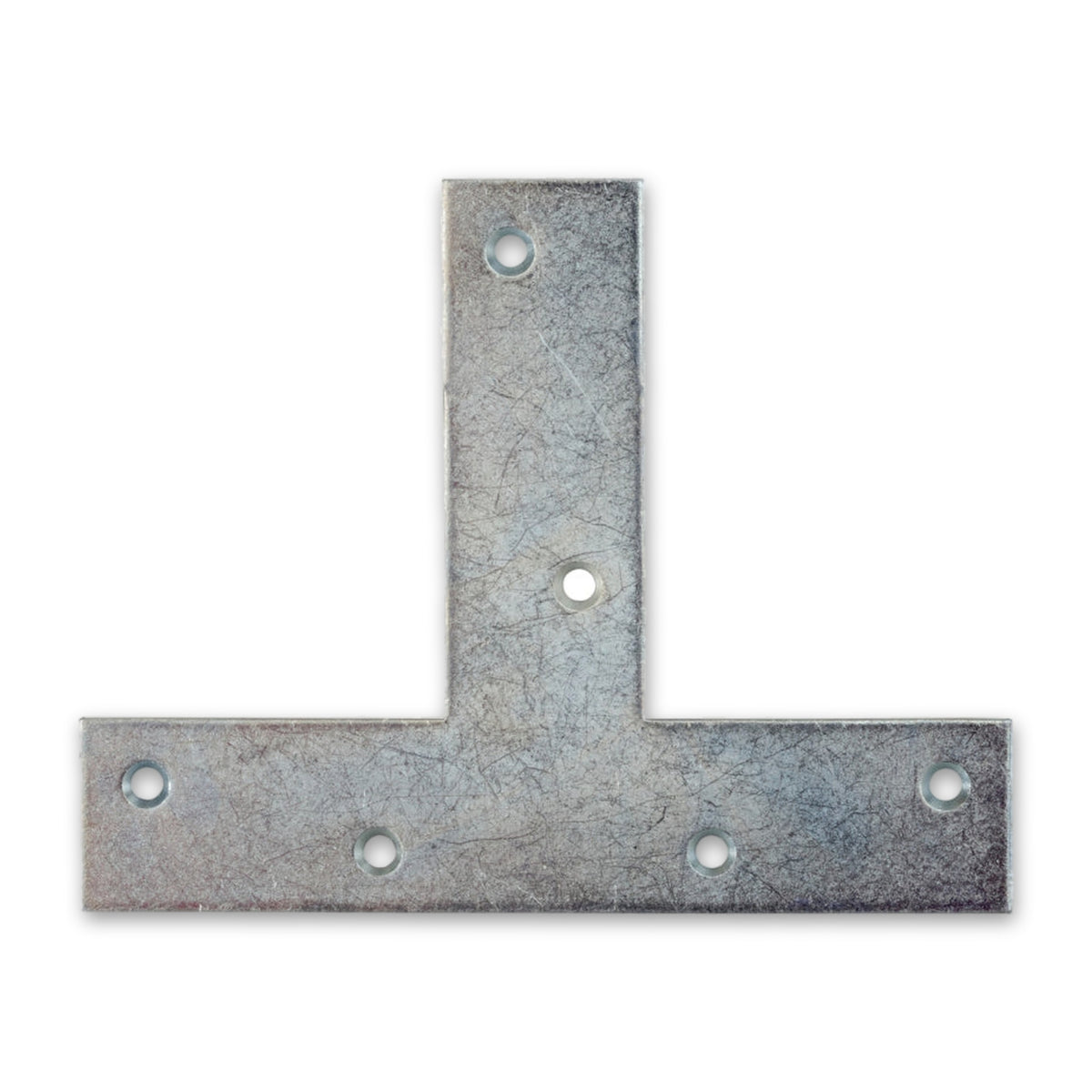

Ein Teil läuft durch, das zweite stößt seitlich an: ein T-Stoß, wie er in Möbeln, Regalen und im Innenausbau häufig vorkommt. Der T-Flachwinkel legt sich als ebenes Stahlblech über diese Stelle und verbindet beide Teile über sechs Schraubenlöcher, verteilt auf drei Arme. Zwei Größen mit unterschiedlicher Lochweite stehen zur Wahl.

Was Form und Löcher für die Montage bedeuten

• Drei Arme im T: Das durchlaufende Teil nimmt zwei Arme auf, das anstoßende den dritten. So sitzt die Verschraubung auf beiden Teilen, ohne dass eine Kante gefasst wird.
• Flach statt abgekantet: Der Winkel bleibt in einer Ebene und wird auf eine durchgehende Fläche geschraubt. Über eine Ecke greift er nicht.

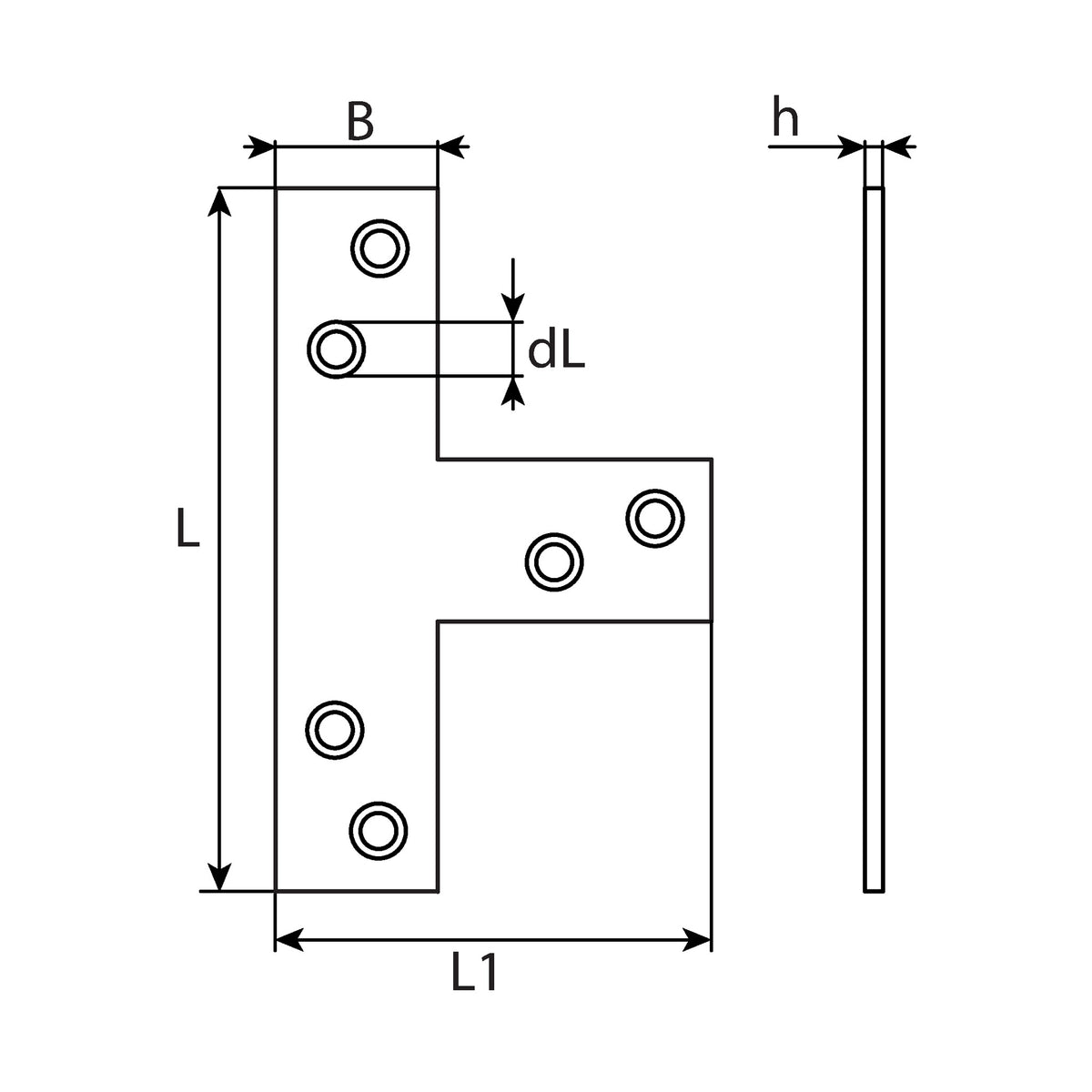

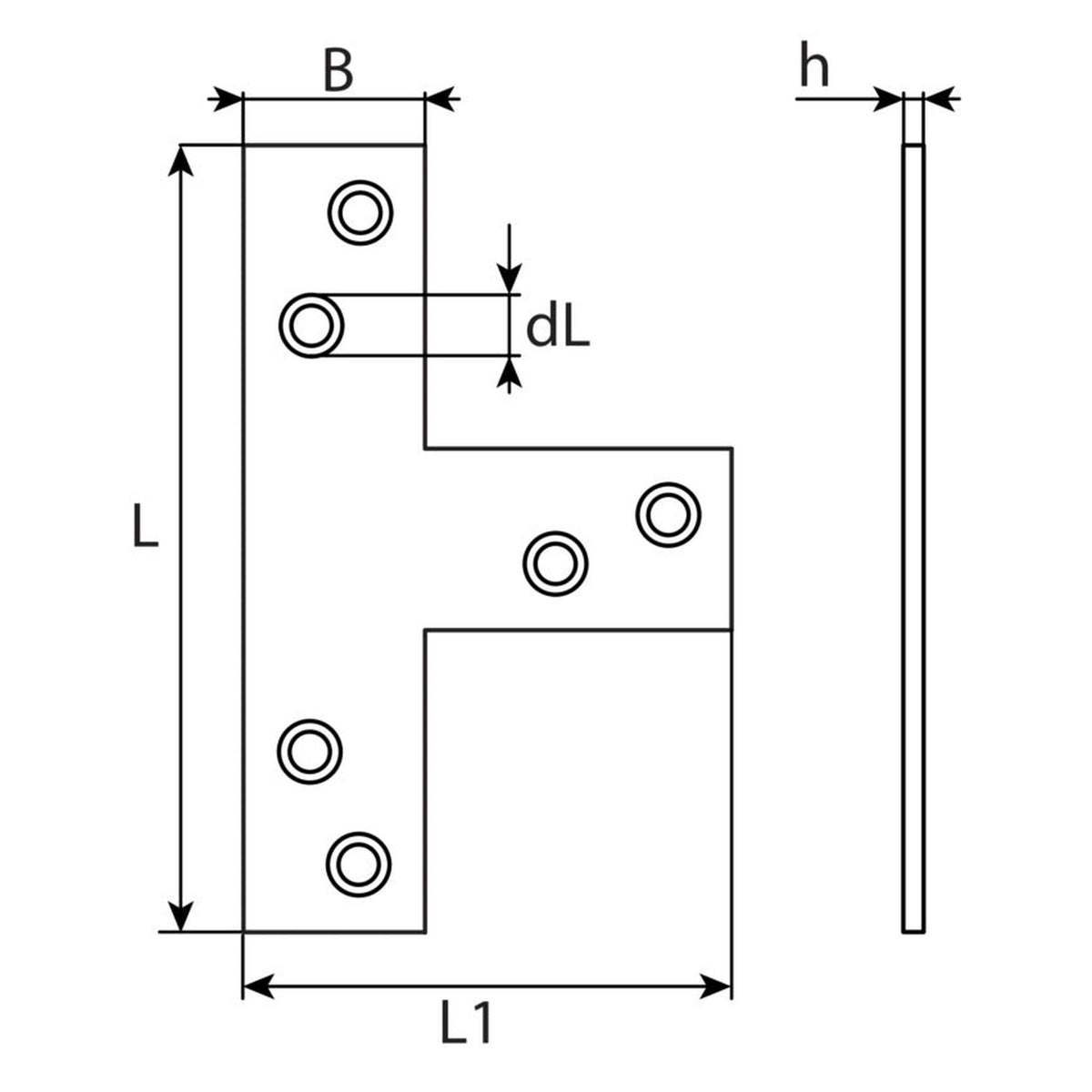

• Sechs Löcher, zwei Lochweiten: Die kleine Ausführung (70 × 50 × 16 × 2 mm) hat 4 mm Lochweite, die große (140 × 110 × 30 × 2 mm) 5 mm; sie verteilt die Verschraubung über eine längere Strecke.
• 2 mm starker verzinkter Stahl: Der Werkstoff ist ein 2 mm starkes Stahlblech mit Zinküberzug. Aus dem Zinküberzug folgt keine Aussage zu Außenbereich oder Feuchtraum.

Wo der T-Flachwinkel zum Einsatz kommt

Am T-Stoß verbindet er Bretter, Leisten oder Rahmenteile, etwa im Möbelbau, Regalbau oder Innenausbau. Tischler und Heimwerker setzen ihn dort ein, wo zwei Teile flächenbündig zusammengehalten werden, ohne eine Ecke zu fassen. Für nachweispflichtige, tragende Anschlüsse im Holzbau reicht diese Verwendung allein nicht: Dort entscheiden der bautechnische Nachweis des Anschlusses und die dem Artikel zugeordneten Unterlagen.

Häufige Fragen

Welche Schrauben passen in die Löcher?

Das Loch gibt nur seine Weite vor, 4 mm oder 5 mm je nach Größe. Welche Schraube passt, richtet sich nach dem Werkstoff der Befestigungsstelle, der Dicke des gehaltenen Teils und dem Schraubenkopf.

Wo liegt die Grenze zu tragenden Holzverbindungen?

Der Winkel verbindet zwei Teile flächig am T-Stoß, etwa im Möbelbau und Innenausbau. Für nachweispflichtige, tragende Anschlüsse im Holzbau entscheiden der bautechnische Nachweis des Anschlusses und die dem Artikel zugeordneten Unterlagen.

Ist der Winkel für den Außenbereich oder Feuchträume geeignet?

Nein, das ist mit der Zinkbeschichtung allein nicht gegeben. Für solche Umgebungen eignen sich dafür vorgesehene Werkstoffe oder Beschichtungen, etwa nichtrostender Stahl oder eine feuerverzinkte Oberfläche.
