Tischband gerollt mit Schrauben, Stahl verzinkt, DIN 7957

Die Achse zwischen Platte und Klappe

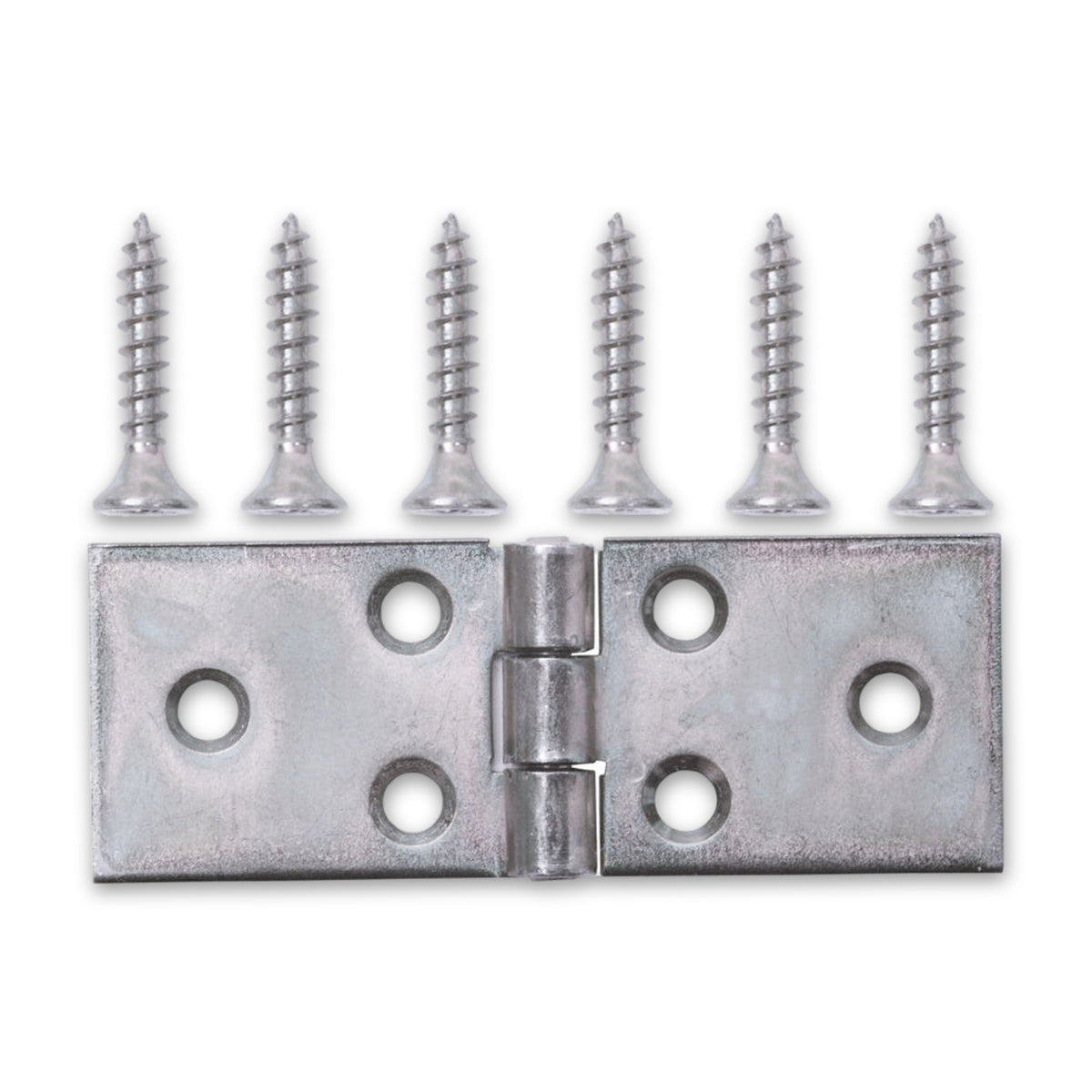

An einem Möbel soll ein Teil beweglich bleiben: die Klappe vor dem Fach, die Platte, die zum Arbeiten aufgestellt und danach wieder abgelegt wird. Dort sitzt dieses flache Band. Je ein Blechflügel liegt auf einem der beiden Teile und wird darauf verschraubt; an der gerollten Kante fädelt ein Stift die Flügel zusammen und gibt die Drehachse vor. Zwei Bänder und die zugehörigen Schrauben stecken in einer Packung.

Die Länge richtet sich nach dem Bauteil

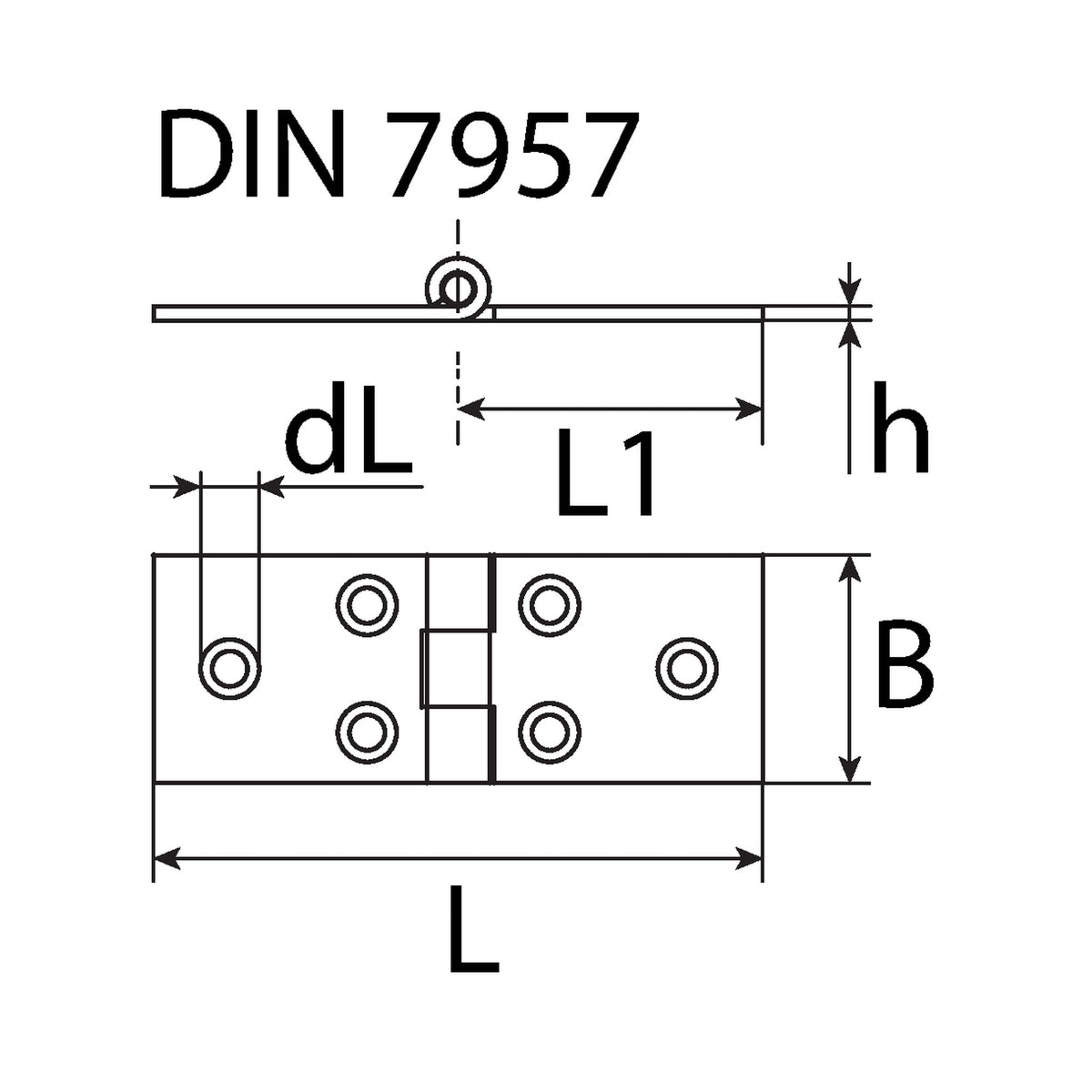

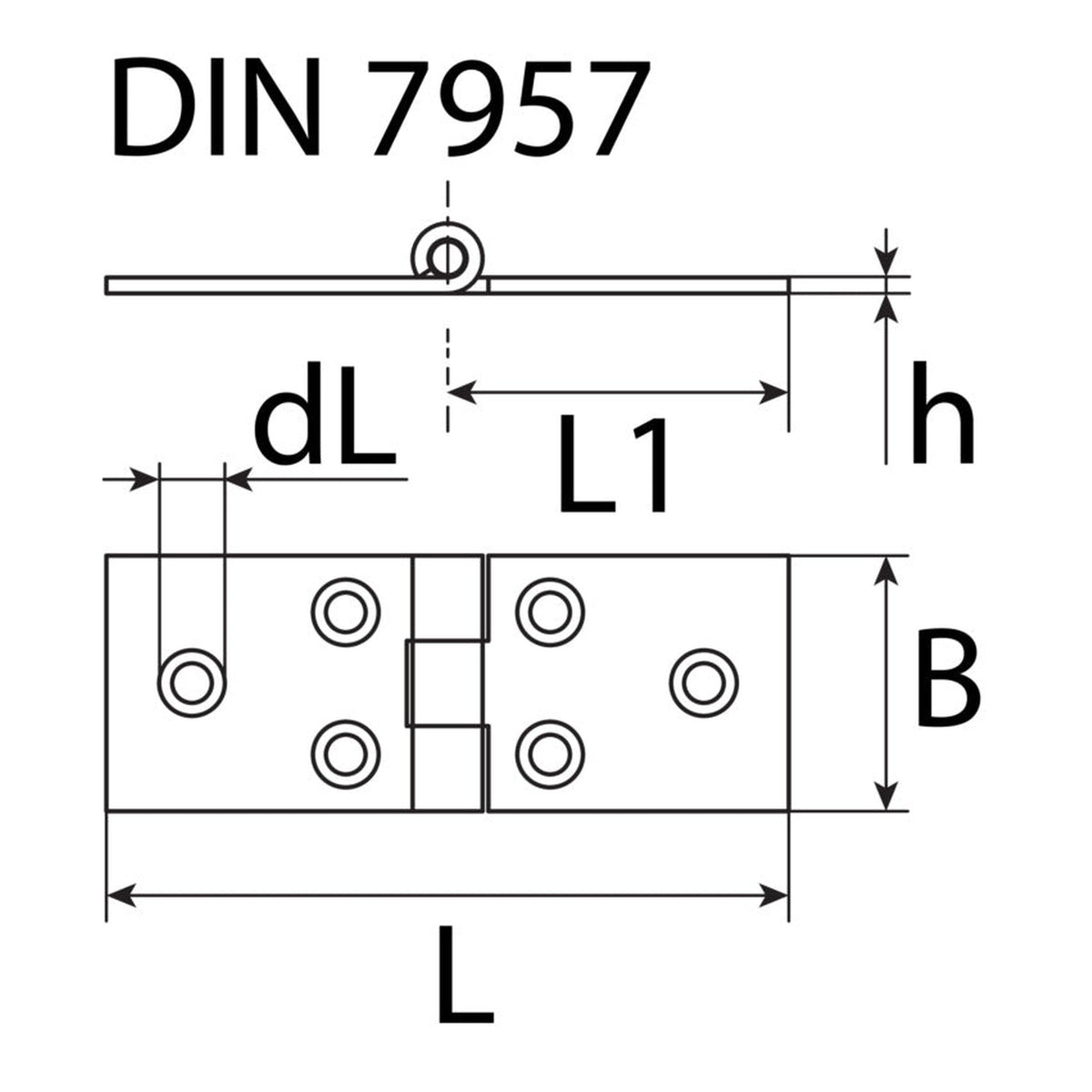

Über die fünf Ausführungen wächst das Band von 60 mm auf 142 mm, die Breite steigt in drei Stufen mit. Maßgeblich sind die Maße der beiden Teile, die verbunden werden: Der Flügel braucht Fläche zum Aufliegen, und die Kante muss die Länge hergeben. Vorgesenkt sind die Montagelöcher nur auf einer Seite. Welche Seite beim Anlegen nach außen zeigt, entscheidet sich daran, aus welcher Richtung die Schraubenköpfe kommen.

Was mit dem Band geliefert wird

• Beiliegende Schrauben: Der Durchmesser ist mit 2,4 mm bei der kleinsten und mit 3,5 mm bei den übrigen Ausführungen angegeben, die Länge mit 16 mm und bei der größten mit 20 mm. Ob der Untergrund diese Schrauben aufnimmt und ob die Länge zur Wandstärke des Bauteils passt, ist am Einbauort zu beurteilen.
• Innenantrieb Z1 und Z2: Die Antriebsgröße wechselt mit der Ausführung. Vor dem Verschrauben lohnt deshalb der Blick, welcher Werkzeugeinsatz zu der gewählten Größe gehört.
• Stiftsicherung: Der Stift der Achse ist als gesichert ausgewiesen. Wie diese Sicherung ausgeführt ist und ob eine Prüfung dahintersteht, geht daraus nicht hervor.
• Trockener Innenbereich: Als Einsatzumfeld ist der trockene Innenbereich angeführt, begründet mit der Verzinkung. Eine Schutzdauer ist damit nicht ausgesagt.

Häufige Fragen

Was leistet die Verzinkung an einem Möbelbeschlag?

Der Zinküberzug wirkt als Barriere über dem Stahl und daneben als Opferanode; abhängig von der Umgebung deckt er auch kleinere Stellen ohne Überzug mit ab. Welches Verfahren aufgetragen wurde und wie dick die Schicht ausfällt, geht aus den Angaben zu diesem Band nicht hervor. Der trockene Innenbereich bleibt deshalb die Grenze; feuchte Räume und das Freie fallen nicht darunter.

Warum liegen zwei Bänder in einer Packung?

Die Verkaufseinheit fasst zwei Bänder samt Schrauben zusammen. Wie viele davon eine bestimmte Klappe braucht, hängt an ihrem Gewicht, an ihrer Länge und am Untergrund und wird an der Einbaustelle entschieden; aus der Packungsmenge folgt dazu keine Vorgabe.
