Tischband gerollt mit Stiftsicherung, Stahl verzinkt, DIN 7957

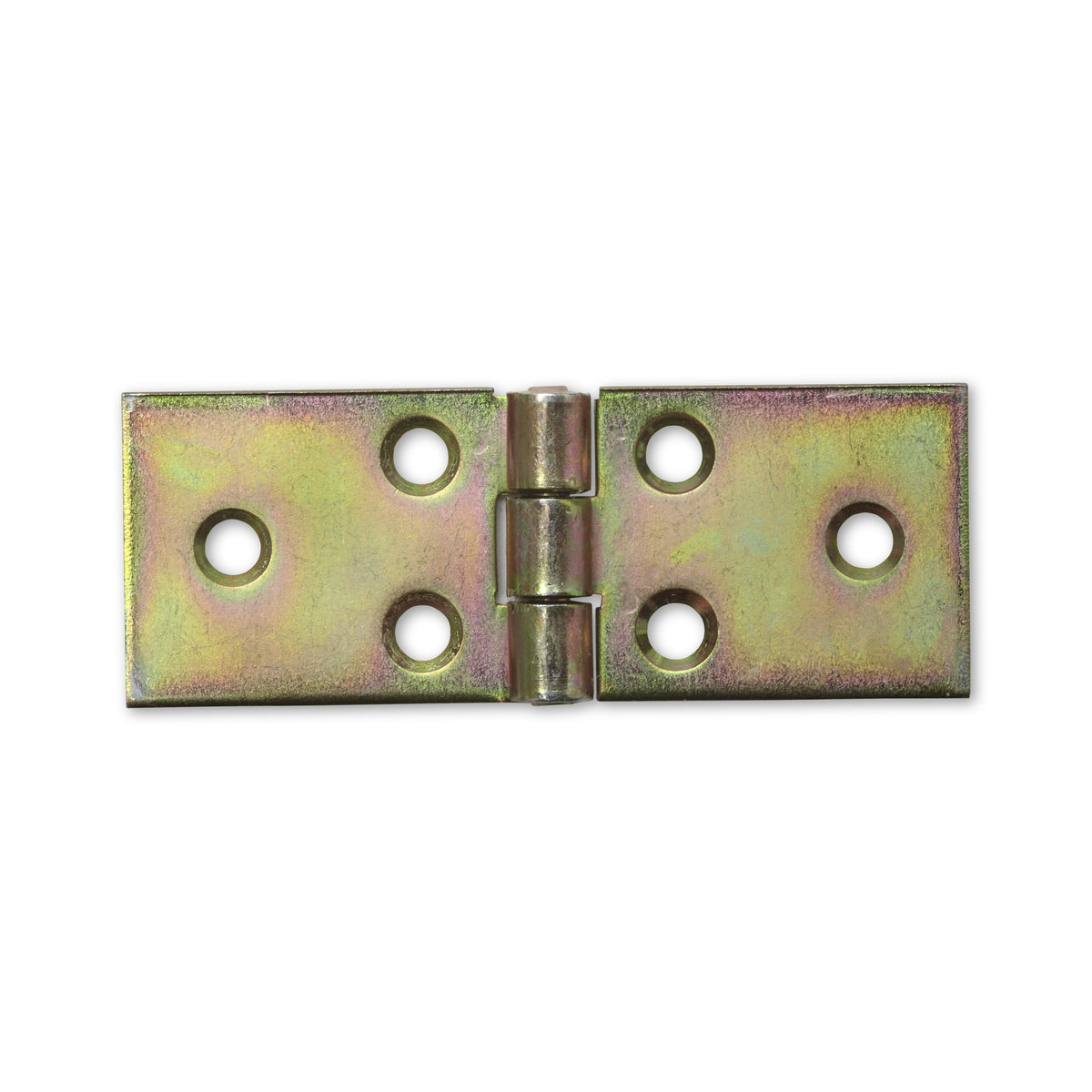

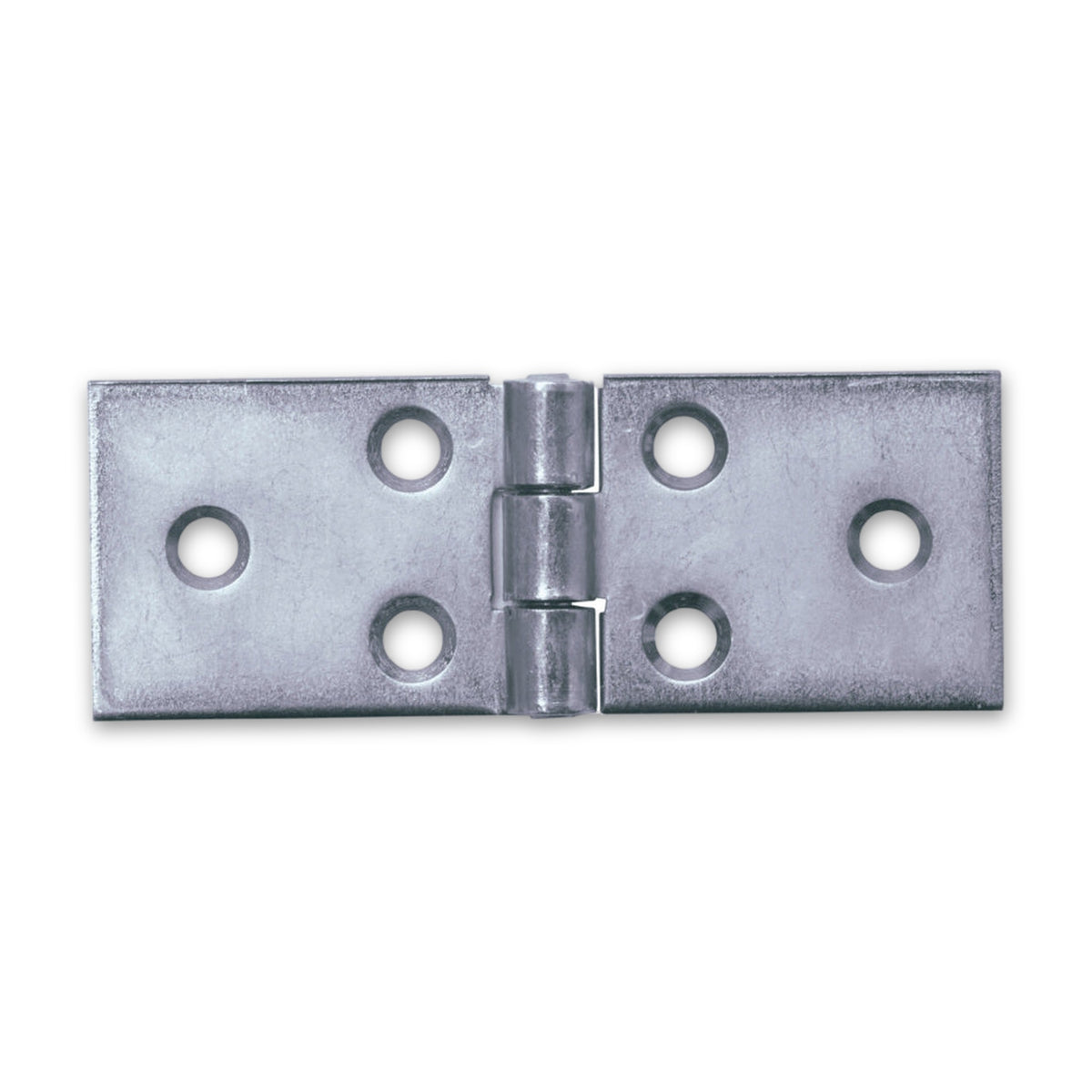

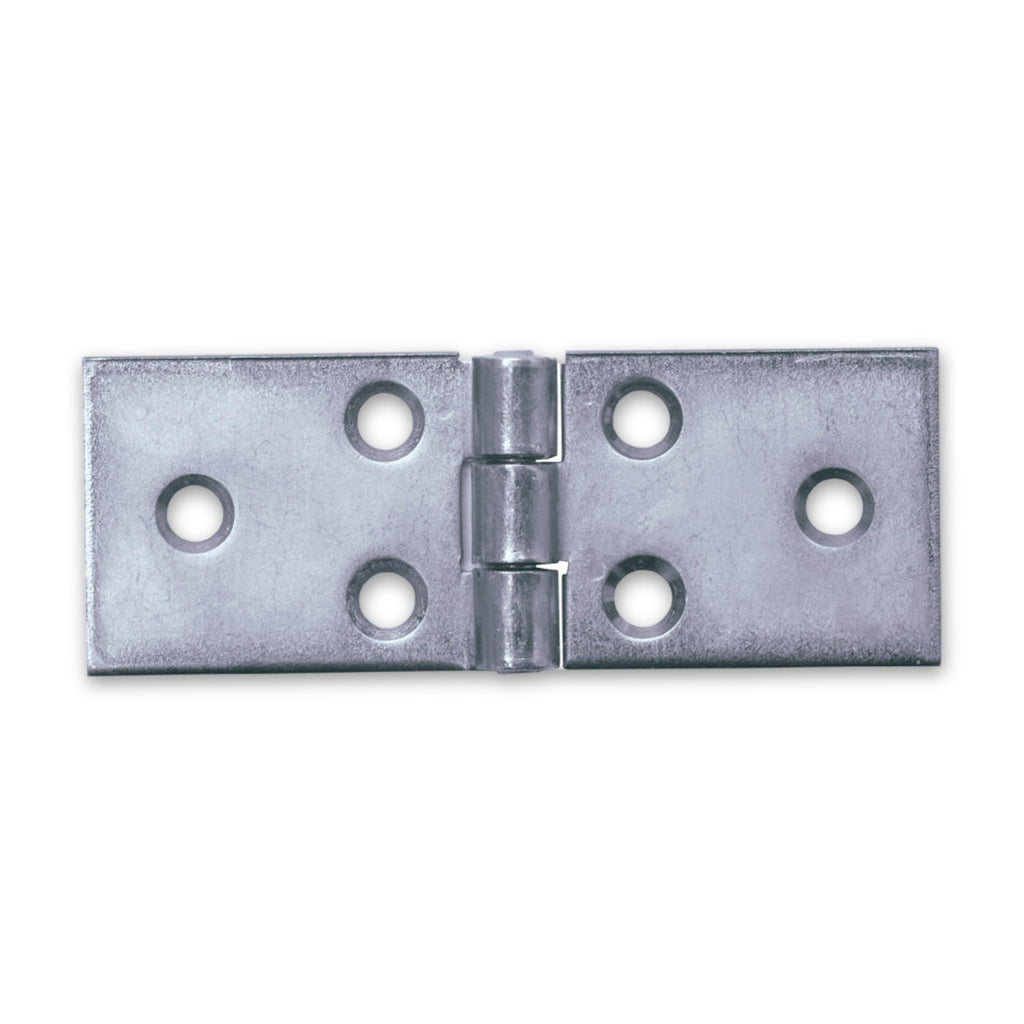

Das gerollte Tischband verbindet zwei Bauteile beweglich um eine Achse, etwa die Klappe eines Möbels mit dem Korpus. Es besteht aus verzinktem Stahl, hat sechs einseitig vorgesenkte Montagelöcher und ist mit Stiftsicherung ausgeführt. Drei Größen stehen zur Wahl.

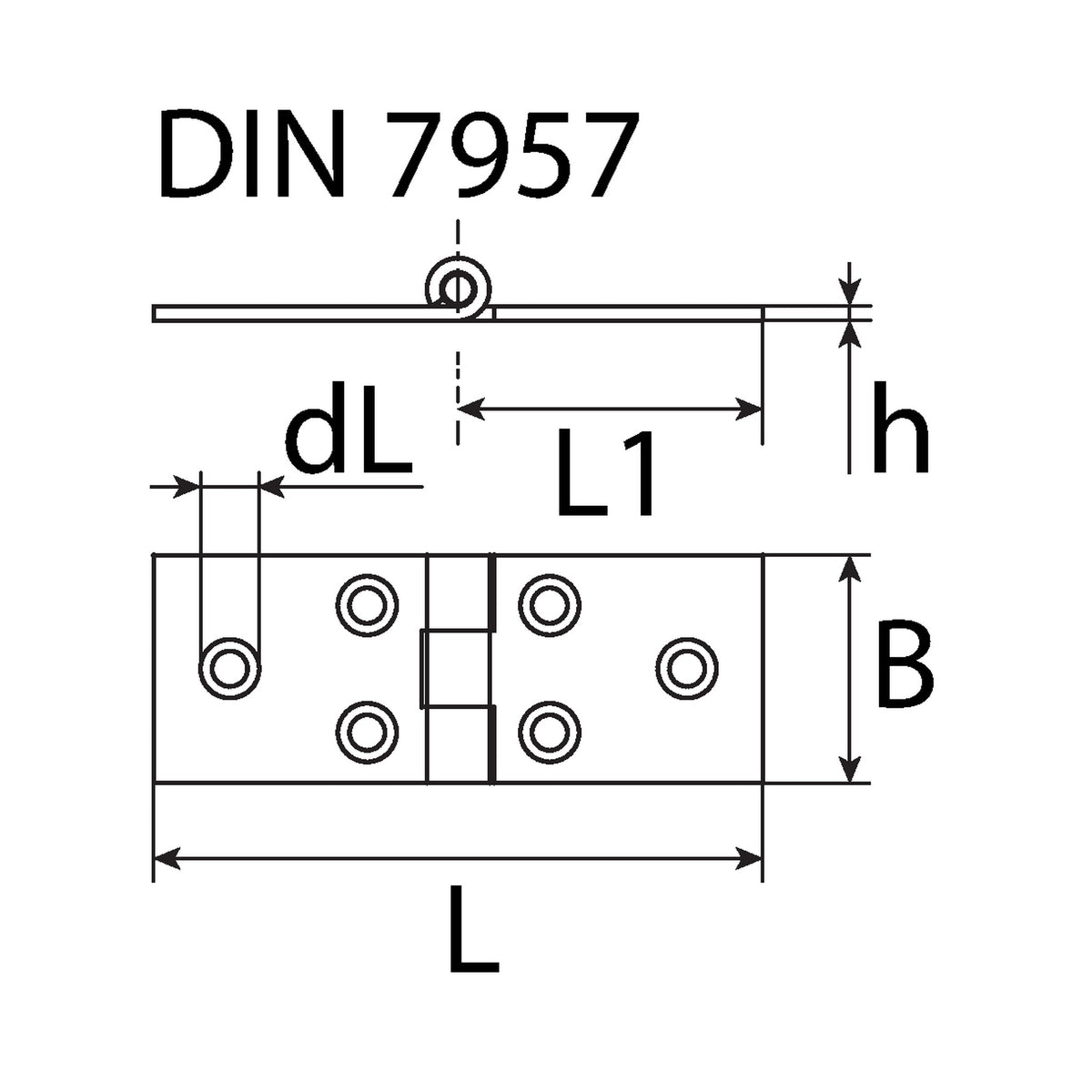

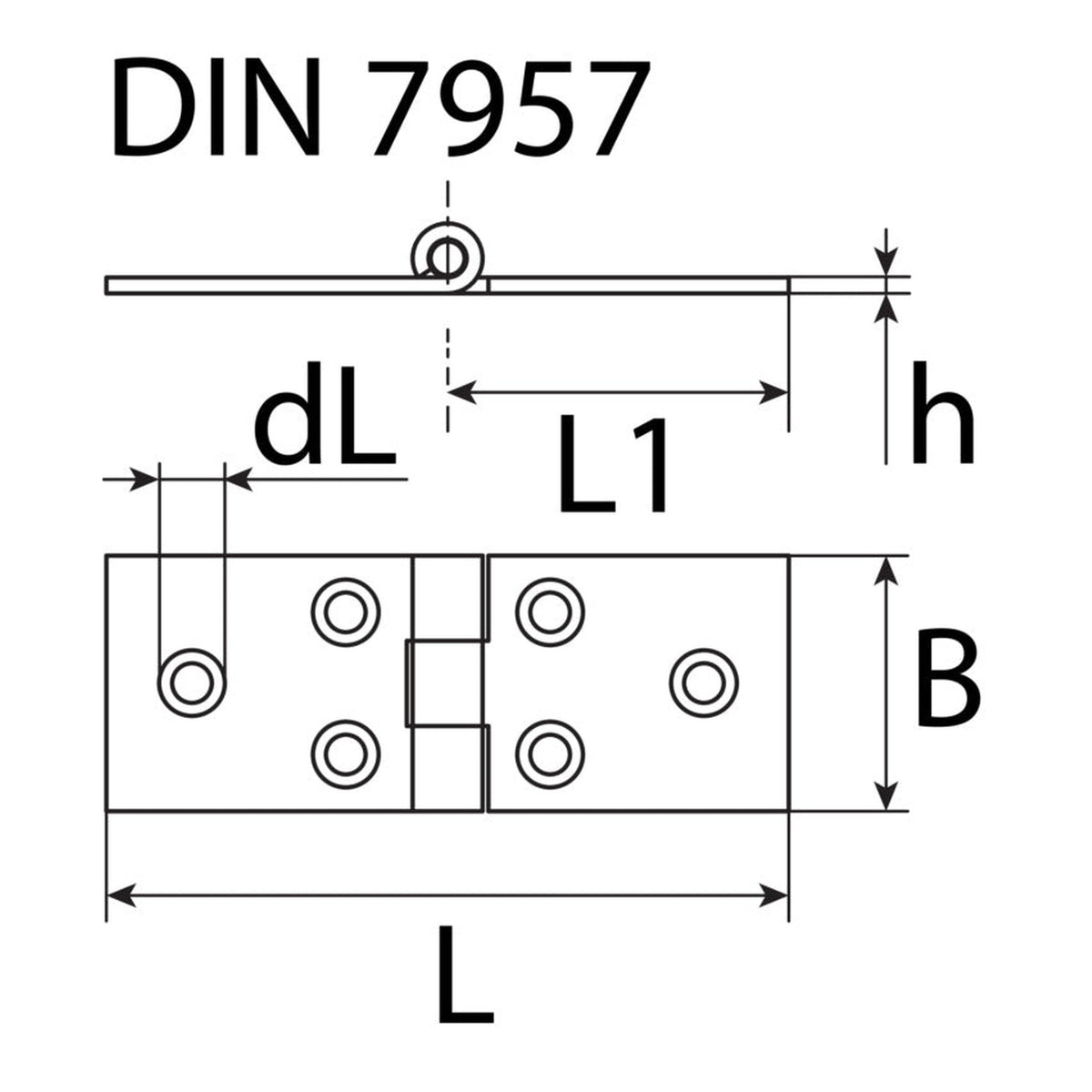

Zwei eingerollte Blechhälften auf einer Stiftachse

Bei einem gerollten Band ist jeder der beiden Blechstreifen an einer Kante eingerollt. Die Rollen greifen ineinander, durch ihre Mitte läuft ein Stift als Achse. Angeschraubt liegen beide Hälften flach auf dem Holz, nur die Rolle steht hervor. Die Normnummer DIN 7957 bezeichnet diese Bauart als „Gerolltes Tischband“.

Was die Ausführung für die Verarbeitung bedeutet

• Einseitig vorgesenkte Löcher: Ein Senkkopf kann in das Blech eintauchen, die Fläche bleibt weitgehend glatt. Vor dem Anschrauben sollte feststehen, welche Seite sichtbar sein soll.
• Verzinkter Stahl, 1,4 mm stark: Die Blechstärke ist in allen drei Größen gleich. Die Verzinkung ist für den trockenen Innenbereich angegeben.
• Sechs Löcher, zwei Lochdurchmesser: 5,8 mm bei 60 und 80 mm Länge, 6,8 mm bei 102 mm Länge. Danach richtet sich der Schraubendurchmesser.
• Stiftsicherung: Die Achse ist mit gesichertem Stift ausgeführt.

Klappen und Platten an Möbeln und Behältern

Gerollte Bänder dieser Art gehören in den Möbelbau und Innenausbau: Tischler und Schreiner setzen sie an Klappen und Tischplatten, Heimwerker an einfachen Deckeln von Kisten und Behältern. Die Breite liegt entlang der Kante, die Länge reicht über beide Bauteile und bestimmt, wie weit die Schrauben von der Kante entfernt sitzen. Die Größe richtet sich deshalb nach den Maßen der beiden Bauteile.

Das Band ist ein Gelenk mit einer Drehrichtung. Eine Klappe in einer Lage zu halten, übernehmen Klappenhalter oder Stützen. Für Türen, Tore und Fenster sowie als Anschlag- oder Sicherungspunkt ist es nicht ausgewiesen.

Häufige Fragen

Wie bleibt eine Klappe in einer Stellung stehen?

Dafür braucht es ein zusätzliches Bauteil wie einen Klappenhalter, einen Aussteller oder eine Stütze. Das Tischband selbst dreht nur.

Welche Schrauben passen in die Löcher?

Senkkopfschrauben, deren Schaft durch das Loch passt und deren Kopf in die Senkung eintaucht. Schrauben sind beim Band nicht aufgeführt; sie werden nach Untergrund und Lochdurchmesser gewählt. Den Kopf hält man vor dem Kauf am besten gegen die Senkung.

Wo darf das Band eingesetzt werden?

Im trockenen Innenbereich, etwa an Möbeln. Für feuchte Räume oder draußen ist ein verzinktes Band nicht angegeben; dort lohnt der Blick auf eine Ausführung aus nichtrostendem Stahl.
