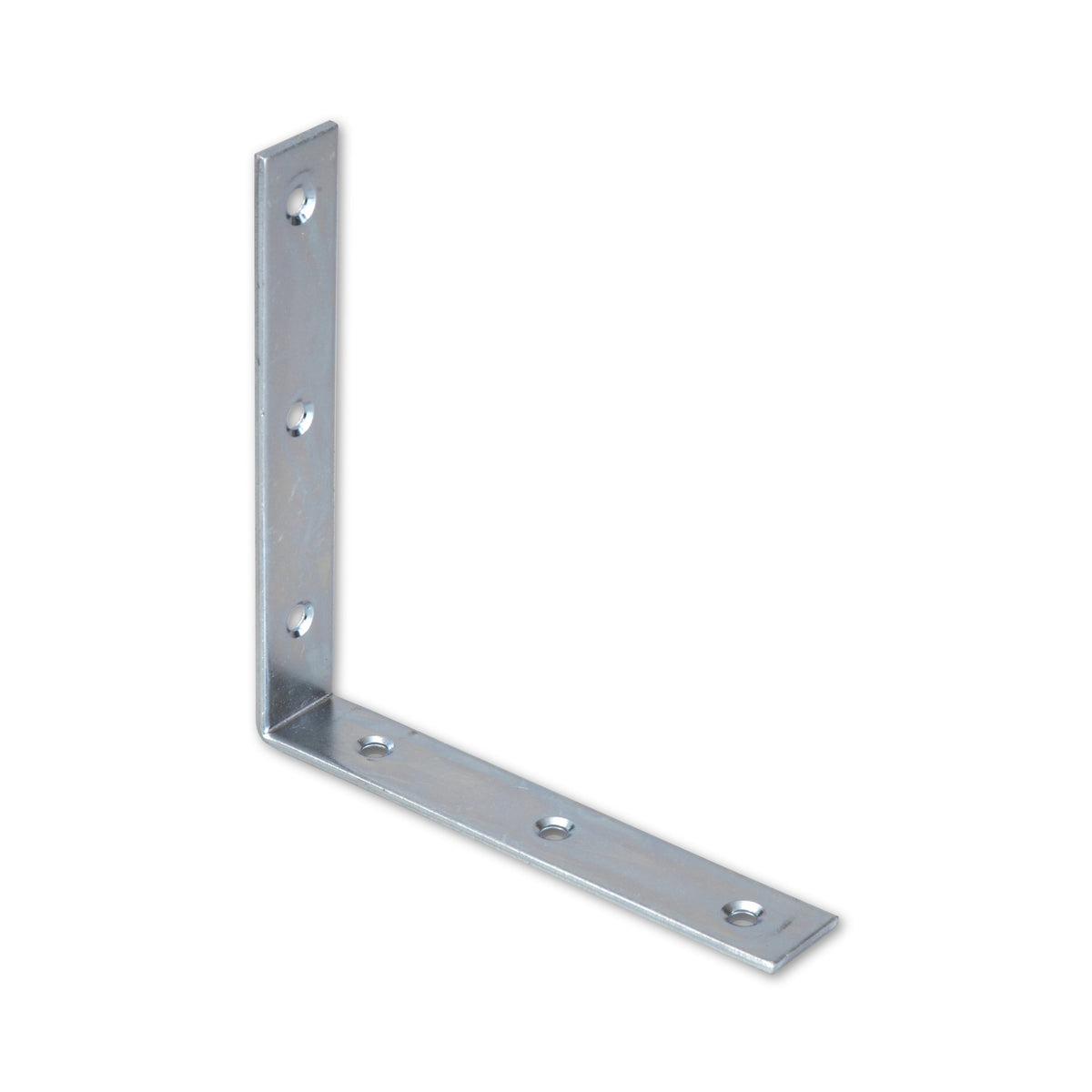

Treppenwinkel, Stahl verzinkt

Gleich lange Schenkel auf schmalem Blech

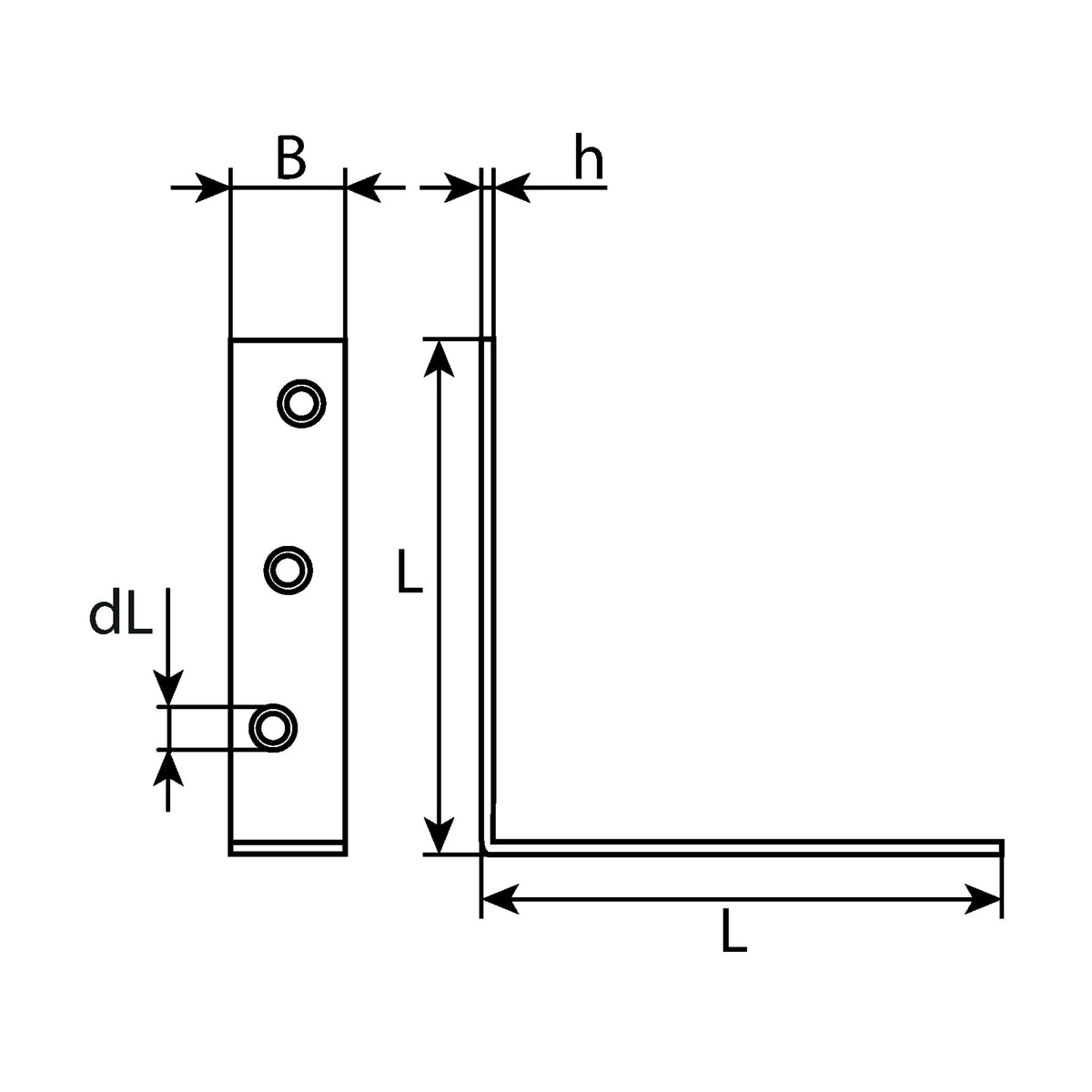

Dieser Winkel misst auf beiden Seiten dasselbe, 150, 200 oder 250 mm, und bleibt dabei 25 oder 30 mm breit. Was ihm an Breite fehlt, steckt in der Dicke: 5 mm bei den beiden kleineren Zuschnitten, 6 mm beim größten. So entsteht ein schmaler Steg, der an einer Kante wenig aufträgt.

Was die Einstufung sagt und der Name nicht

Angeführt sind Treppenwinkel für nicht tragende Verbindungen an Leichtbaukonstruktionen. Der Name benennt damit die Bauform und keine Freigabe: Wo eine Stufe Personen trägt, handelt es sich um einen tragenden Anschluss, und für einen solchen ist diese Ausführung nicht angeführt. Als Befestigung sind Senkkopfschrauben genannt.

Woran die drei Zuschnitte auseinandergehen

• Gleiche Schenkellängen: Beide Seiten messen dasselbe, 150, 200 oder 250 mm; eine lange und eine kurze Seite gibt es bei dieser Bauform nicht.
• Löcher mit 5,5 mm oder 6 mm: Angeführt ist die Weite der Öffnung. Vier Löcher trägt der kleinste Zuschnitt, sechs die beiden größeren.
• Blech 5 mm oder 6 mm: Im Verhältnis zu 25 oder 30 mm Breite bleibt der Stahl dick. Ein Wert zur aufnehmbaren Kraft folgt aus dieser Zahl trotzdem nicht.
• Senkkopfschrauben: Genannt ist damit die Kopfform des Befestigungsmittels. Länge, Gewinde und Werkstoff der Schraube gehören zum jeweiligen Anschluss.

Häufige Fragen

Trägt ein Treppenwinkel die Stufe?

Angeführt ist er für nicht tragende Verbindungen an Leichtbaukonstruktionen. Diese Einordnung stammt aus der Angabe zum Artikel und nicht aus seinem Querschnitt; sie bleibt deshalb auch bei 6 mm Blech bestehen. Für einen tragenden Anschluss wären eine dem Artikel zugeordnete Leistungserklärung und ein bautechnischer Nachweis nötig.

Wozu die schmale Breite von 25 oder 30 mm?

Ein schmaler Schenkel legt sich an eine Kante, ohne weit aufzutragen, und bleibt dort, wo eng gearbeitet wird, aus dem Weg. Wie viel Auflagefläche ein Anschluss braucht, hängt am Bauteil und nicht an der Bauform des Winkels.
