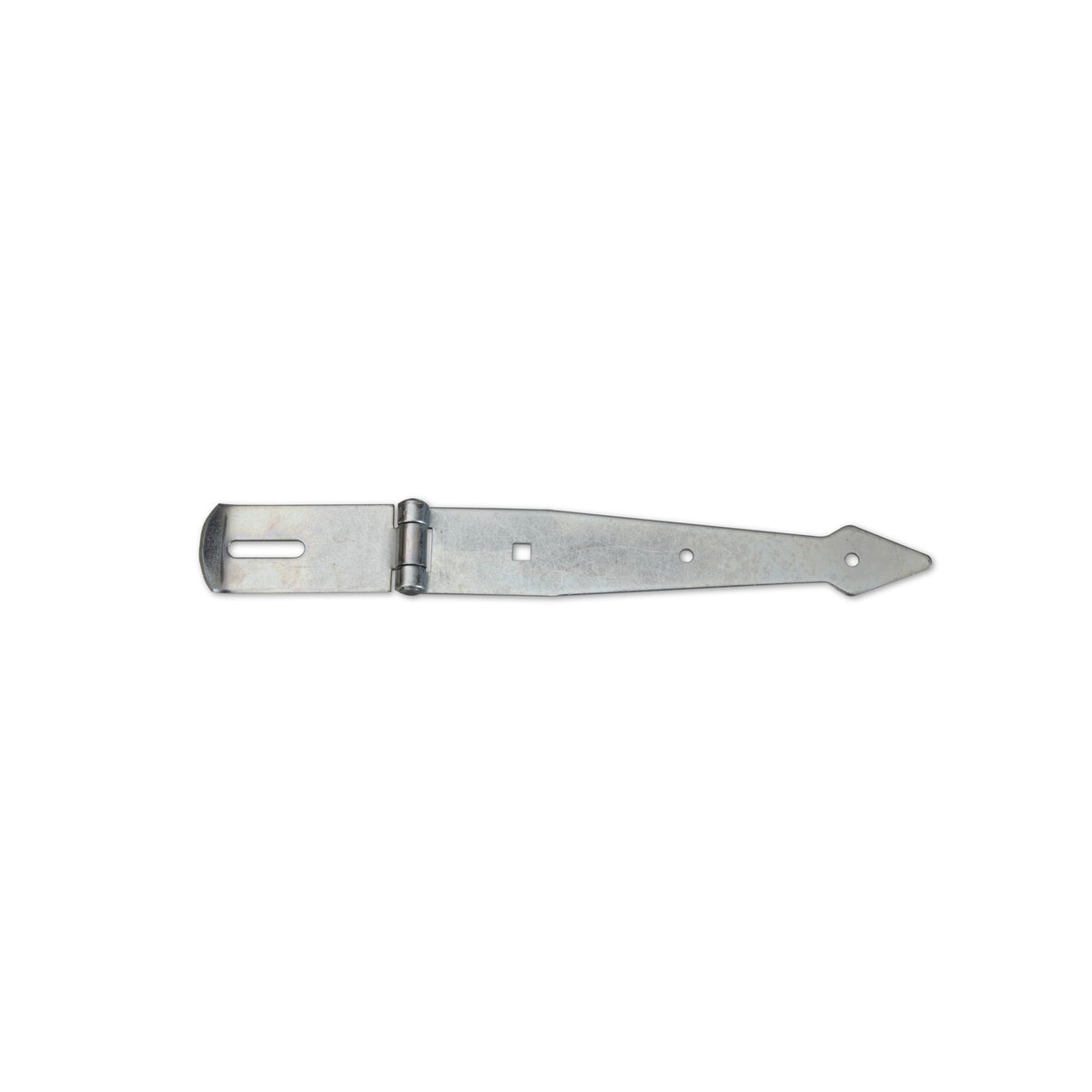

Überfalle spitze Form mit Scharnier, Stahl verzinkt

Der Arm klappt, statt sich zu verkanten

Liegen Flügel und Rahmen nicht in einer Ebene, müsste ein starres Blech verbogen werden, bis es auf beiden Teilen aufliegt. Diese Bauart hat stattdessen ein Scharnier im Arm: Der kurze Schenkel bleibt am feststehenden Bauteil, der lange schwenkt darüber hinweg auf den Flügel. Der Versatz zwischen den Bauteilen wandert damit ins Gelenk statt ins Blech.

Die Aussparung in der Öse macht Platz

Am Ende des Arms sitzt eine Überfallöse mit einer Aussparung für eine Zuhaltung. Der Ausschnitt gibt genau dort Raum, wo das zuhaltende Teil eingreift, statt ihm den Weg zu verstellen. Welches Teil dort greifen soll und ob es in den Ausschnitt passt, misst Du vorher an Deinem Verschluss ab.

Was die Größen unterscheidet

• Zwei Längen je Ausführung: Neben der Gesamtlänge ist eine zweite, kürzere angeführt. Diese gehört zum Schenkel hinter dem Scharnier und sagt, wie weit der Verschluss auf das feststehende Bauteil reicht.
• Langloch: Länge und Breite des Langlochs wachsen mit der Baugröße mit. Die Breite bestimmt, wie kräftig das Gegenstück ausfallen darf.
• Materialstärke: Die größte Ausführung trägt merklich dickeres Blech als die beiden kleineren. Ein Belastungswert oder ein Aufbruchwiderstand folgt aus dieser Zahl nicht.
• Spitze Form: Der Umriss läuft zum Ende hin zusammen. Die Formbezeichnung ordnet die Bauart ein und beschreibt keine Funktion.

Häufige Fragen

Was gehört zu einer Ausführung?

Geliefert wird die Überfalle als ein Stück, unverpackt. Zuhaltung, Gegenstück und Befestigungsmittel sind eigene Teile und werden nach dem Objekt gewählt, an dem der Verschluss sitzen soll.

Hält ein solcher Verschluss einen Aufbruchversuch auf?

Ein Überfallenverschluss wirkt rein mechanisch: Der Arm hält Flügel und Rahmen zusammen, solange die Zuhaltung greift. Geprüfte Einbruchhemmung wird dagegen nach DIN EN 1627 am kompletten Bauelement ermittelt und lässt sich auf einen einzelnen Beschlag nicht übertragen; eine Widerstandsklasse ist mit dieser Ware nicht verbunden.
