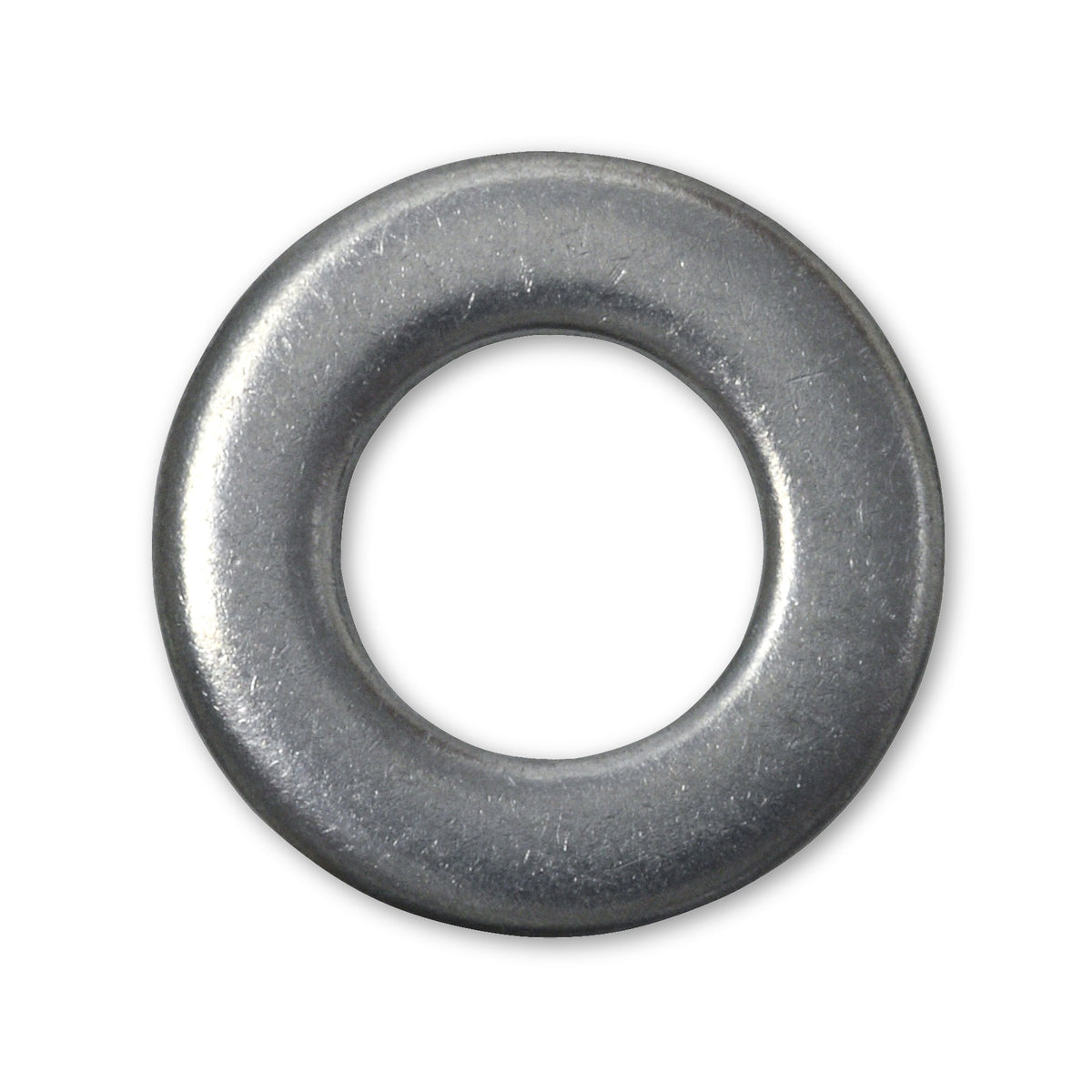

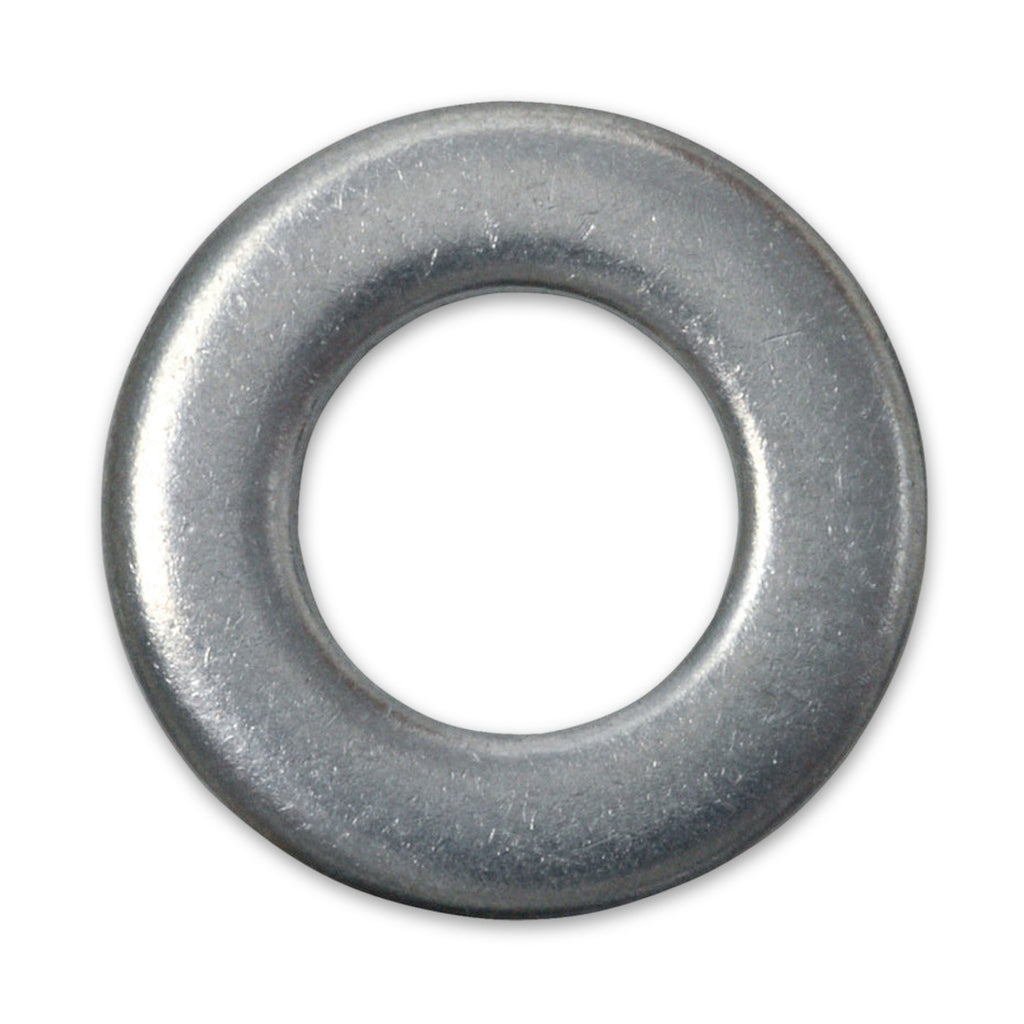

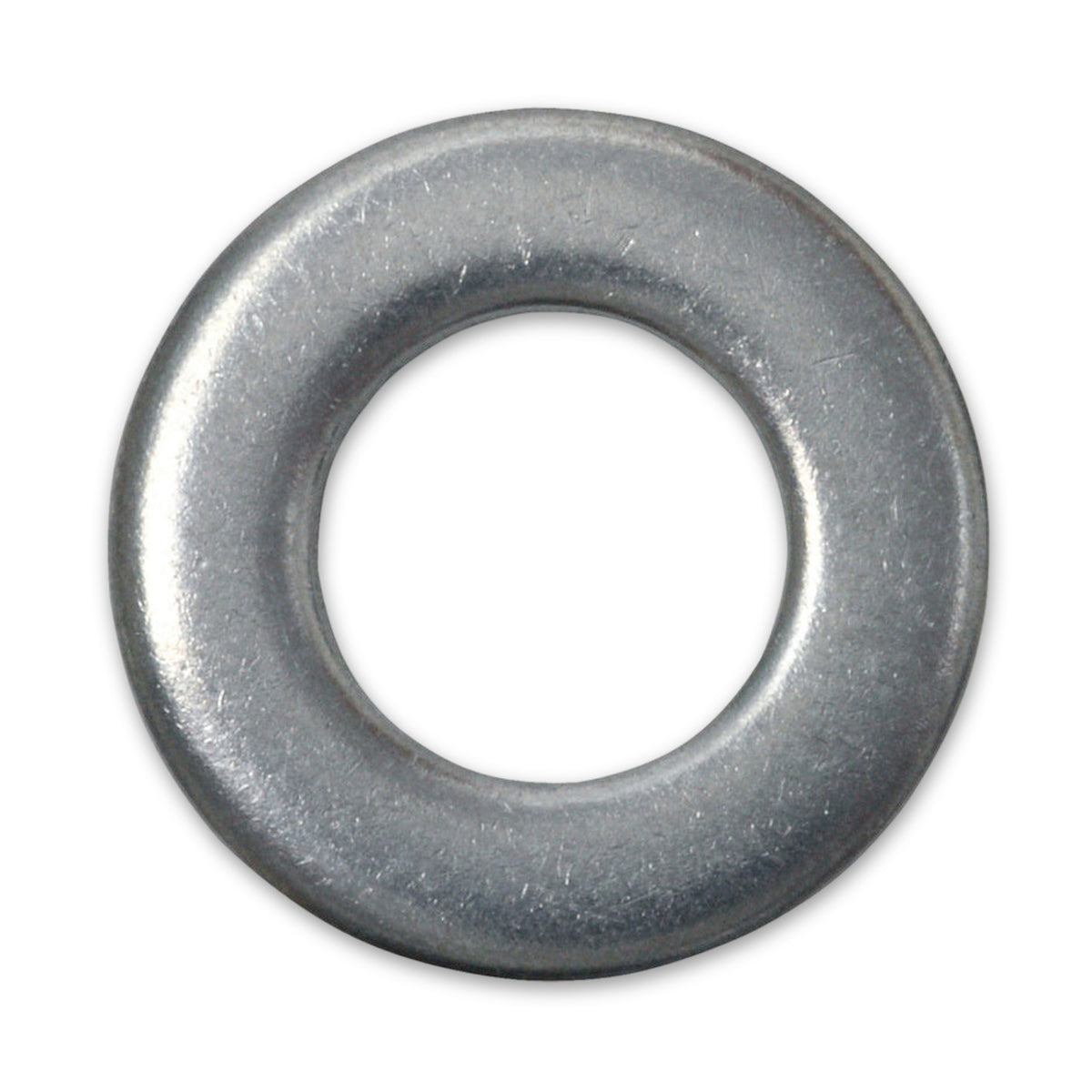

Unterlegscheibe Form A, Edelstahl A2, DIN 125

Unterlegscheibe Form A schützt die Oberfläche unter Schraubenkopf und Mutter

Die Unterlegscheibe Form A nach DIN 125 liegt zwischen Schraubenkopf oder Mutter und dem Bauteil. Sie besteht aus Edelstahl A2, hat keine Fase und wird nach dem Gewindedurchmesser der Schraube gewählt, von 3 bis 16 mm.

Größere Auflage, verteilte Klemmkraft

Ohne Scheibe drückt der Schraubenkopf auf einer kleinen Ringfläche ins Werkstück und kann die Oberfläche beim Anziehen verletzen. Die Scheibe vergrößert die Auflagefläche und verteilt die Klemmkraft, sodass die Bauteiloberfläche geschont wird.

Größe nach dem Gewinde, Außendurchmesser nach dem Loch

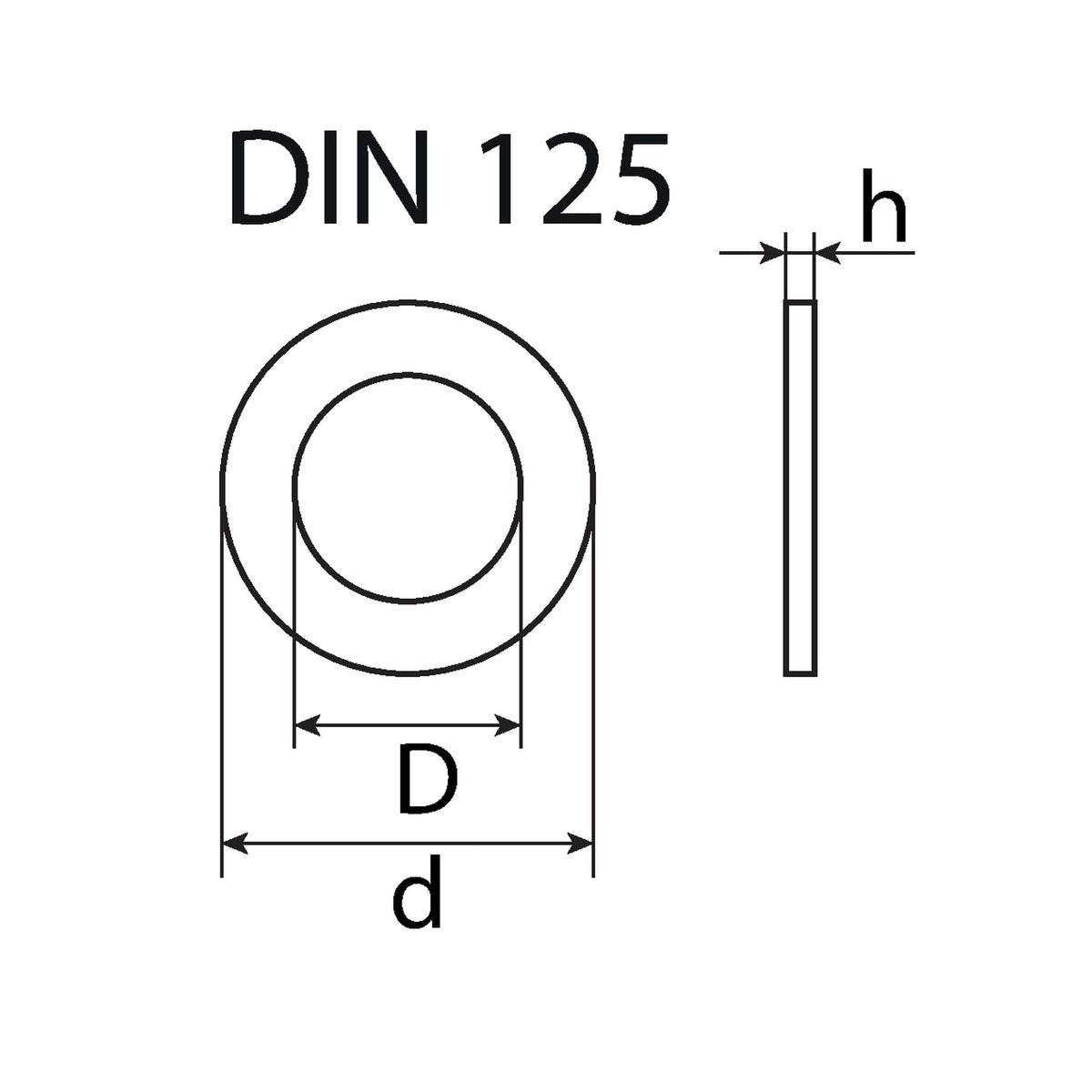

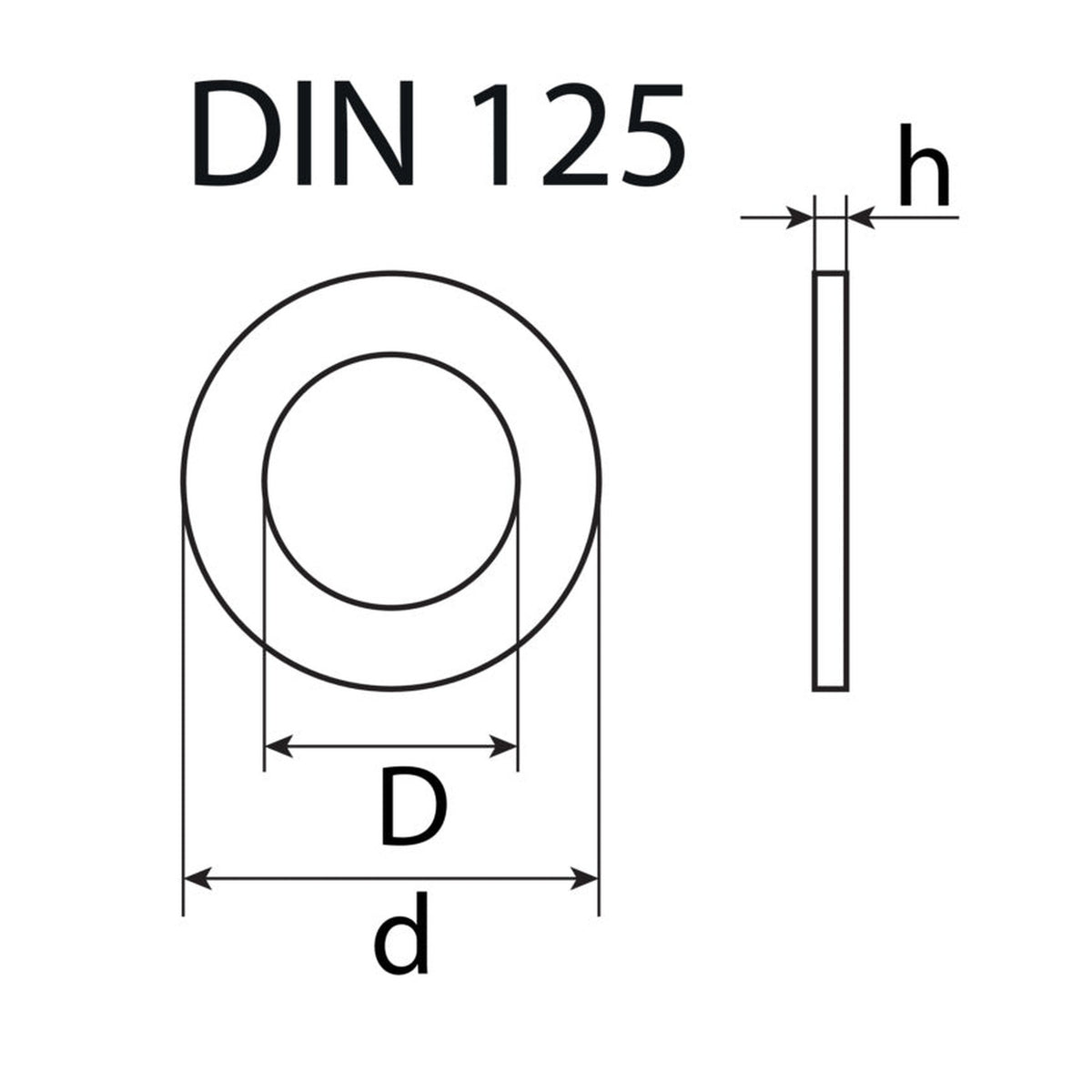

Die Größe der Scheibe entspricht dem Gewindedurchmesser: Größe 8 mm gehört zu M8, Größe 10 mm zu M10. Der Innendurchmesser liegt etwas darüber, bei Größe 8 mm sind es 8,4 mm, damit die Scheibe über Schaft und Gewinde passt. Bei einem großen Durchgangsloch, einem Langloch oder weichem Untergrund kommt es zusätzlich auf den Außendurchmesser an: Er muss das Loch überdecken und genug Auflage bieten. Reicht er dafür nicht aus, kommen Scheiben mit größerem Außendurchmesser nach DIN 9021 in Frage.

Einsatz in Metallbau, Werkstatt und Handwerk

Die Scheibe wird auf die Schraube gesteckt oder unter die Mutter gelegt und liegt beim Anziehen flach auf dem Bauteil auf. Üblich ist sie im Metallbau und Maschinenbau bei Verschraubungen an Blechen und Profilen, in der Werkstatt und beim Heimwerken bei Reparaturen und Montagen sowie bei Verschraubungen am Holz. Als Edelstahlscheibe gehört sie üblicherweise zu Edelstahlschrauben, etwa im Garten- und Geländerbau.

Häufige Fragen

Sichert die Unterlegscheibe die Schraube gegen Losdrehen?

Nein, sie verteilt nur die Klemmkraft. Gegen Losdrehen sind zum Beispiel selbstsichernde Muttern oder flüssige Schraubensicherung üblich.

Ist DIN 125 dasselbe wie ISO 7089?

Für Form A sind beide Normen austauschbar, die Maße entsprechen sich. In der ISO-Bezeichnung steht der Gewindedurchmesser, in der DIN-Bezeichnung stand bisher oft der Lochdurchmesser, etwa 8,4 statt 8. Hier im Shop ist die Größe nach dem Gewinde angegeben.

Was unterscheidet Form A von Form B?

Form A hat keine Fase, Form B hat eine. Diese Scheiben sind Form A. Wer eine angefaste Scheibe braucht, wählt Form B.

Passt die Scheibe zu Schrauben aus anderem Werkstoff?

Maßlich ja, wenn der Gewindedurchmesser stimmt, üblich ist sie aber zu Edelstahlschrauben, weil Scheibe und Schraube dann aus gleichartigem Werkstoff sind. Unter verzinkten Schrauben wird meist eine verzinkte Scheibe gewählt. Bei hoch belasteten Verbindungen muss die Härte der Scheibe zur Festigkeitsklasse der Schraube passen, sonst verformt sie sich unter dem Kopf.
