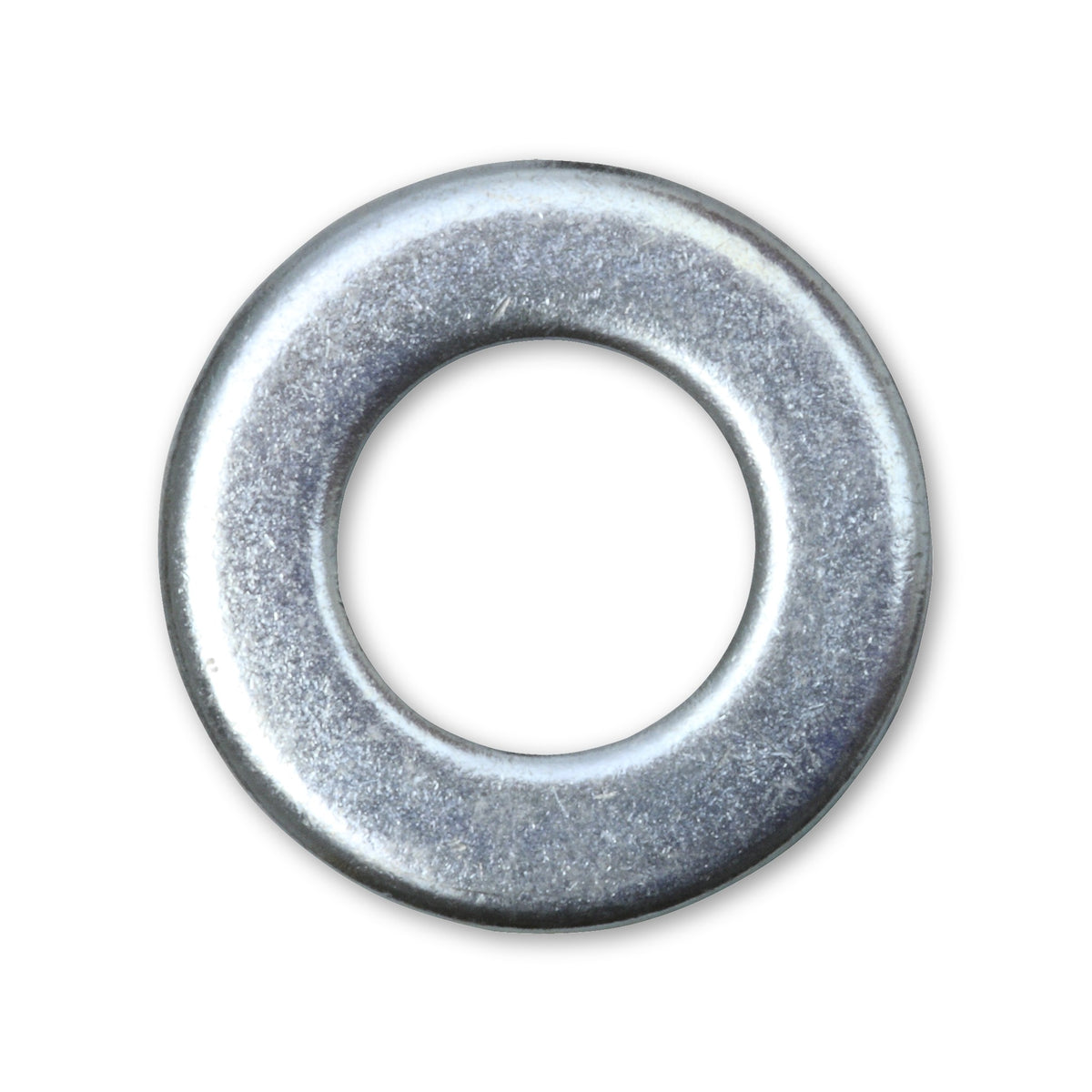

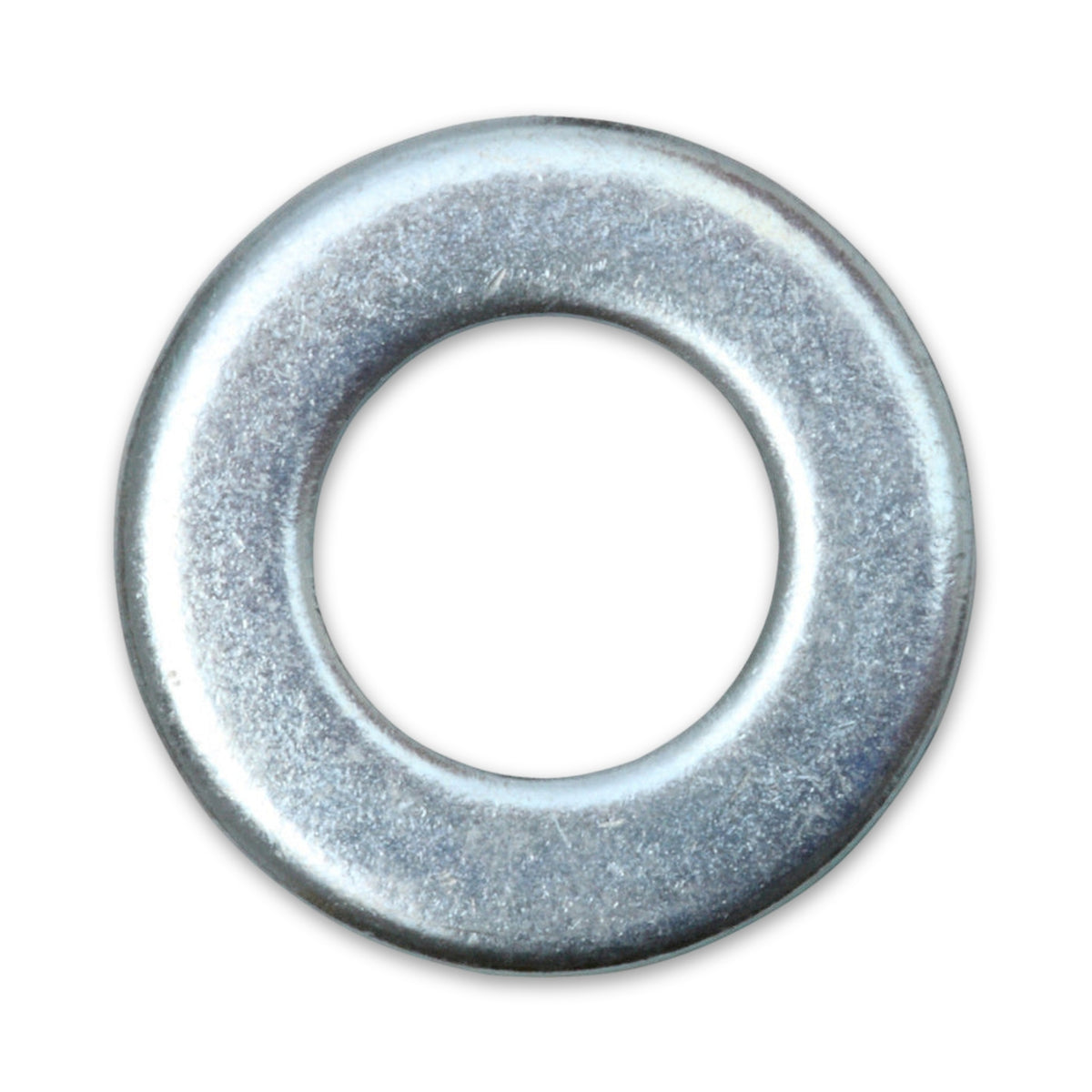

Unterlegscheibe Form A, Stahl verzinkt, DIN 125

Die Regelgröße unter Kopf und Mutter

Zwischen Schraubenkopf oder Mutter und Bauteil liegt bei den meisten Verschraubungen eine flache Scheibe. Über ihre Fläche geht die Klemmkraft in das Bauteil, statt sich am Rand des Kopfes zu sammeln, und die Oberfläche darunter bleibt dabei geschont. Diese Reihe deckt den Bereich von 3 bis 30 mm Gewinde ab, und der Außendurchmesser bleibt durchweg ungefähr beim Doppelten der Gewindegröße: genug Fläche für den Regelfall, wenig Platzbedarf ringsum.

Die Größe nennt die Schraube, nicht das Loch

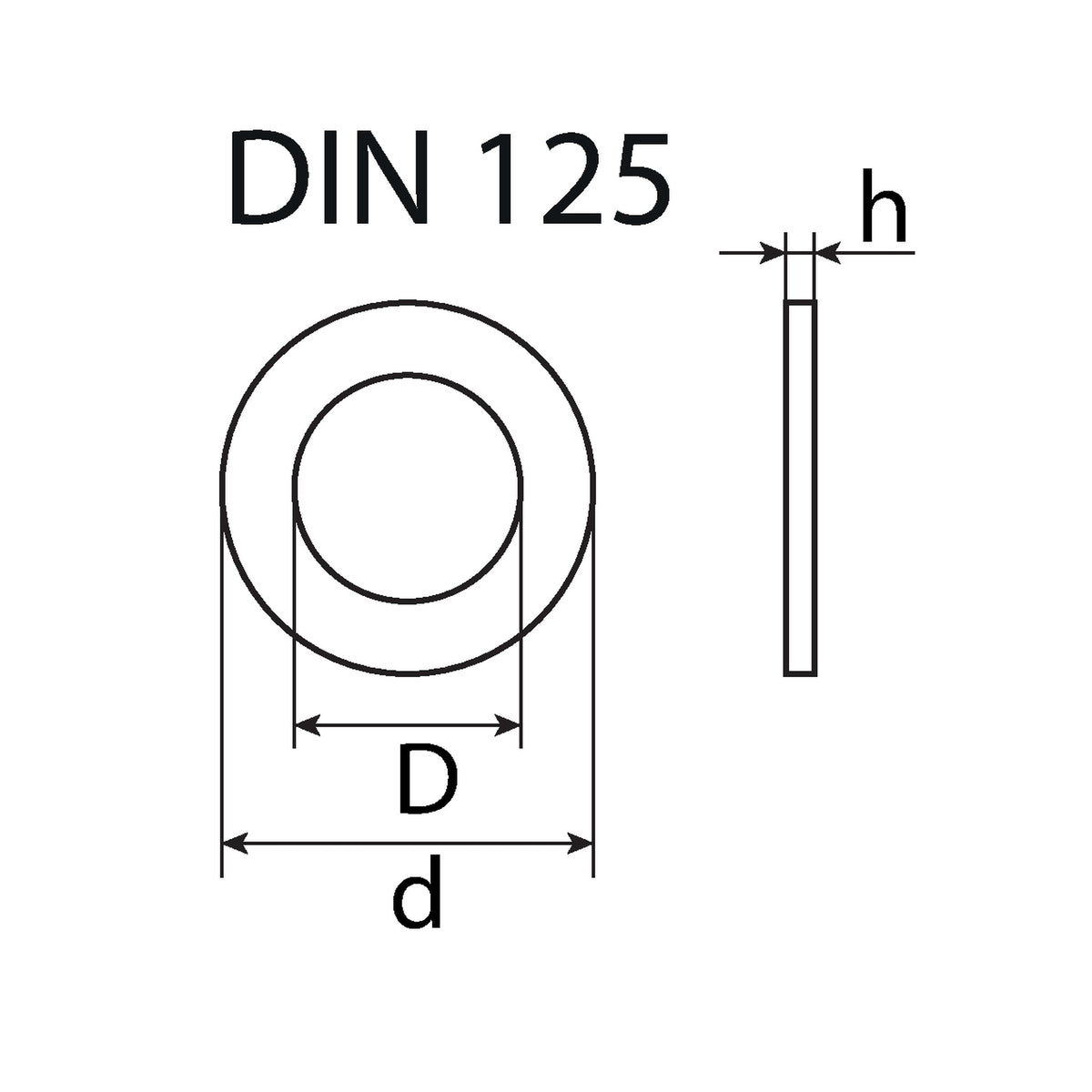

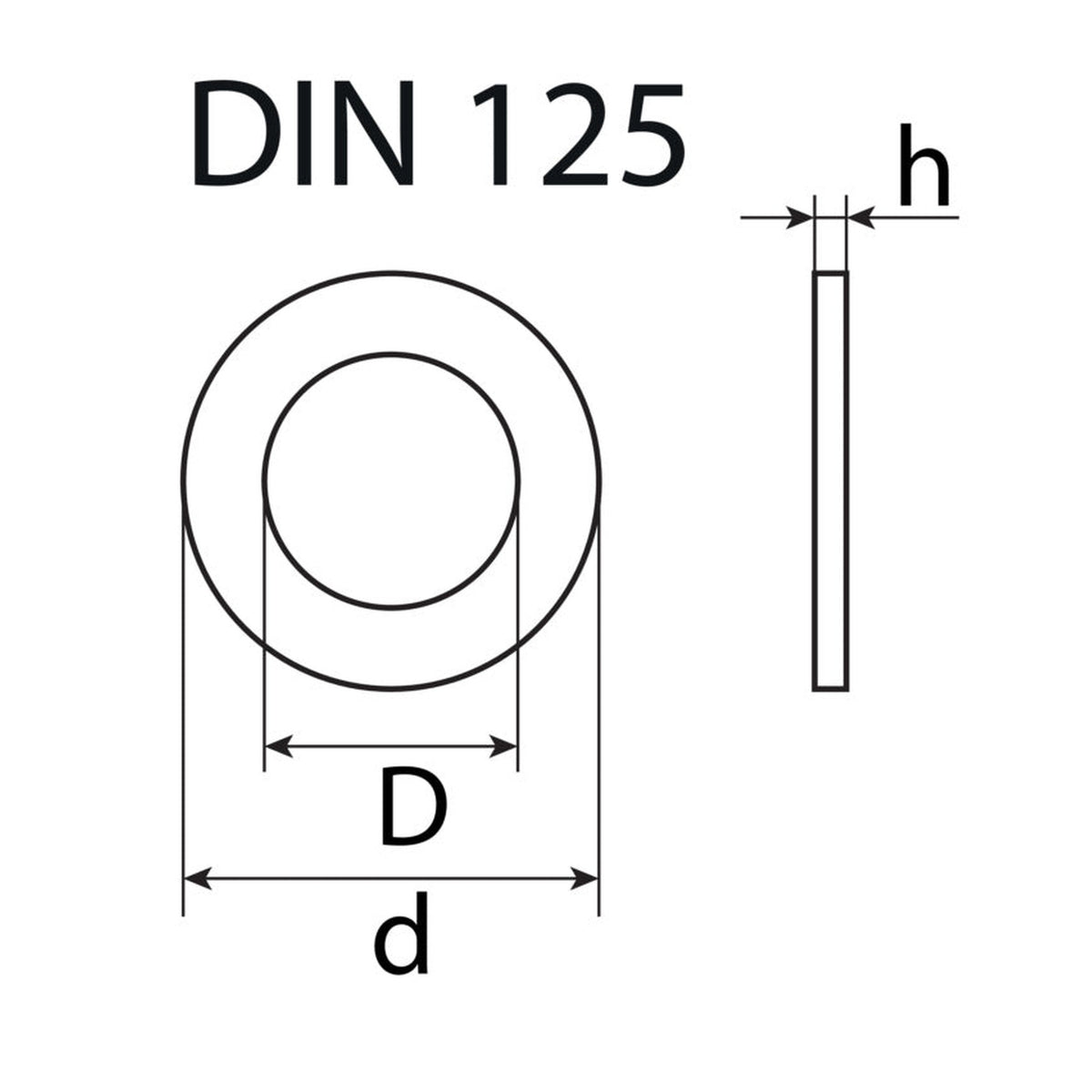

Was in der Auswahl als Größe steht, ist der Gewindedurchmesser, für den eine Ausführung bestimmt ist. Das Loch fällt jeweils etwas weiter aus, damit die Scheibe über den Schaft gleitet: Zu einer Schraube mit 8 mm gehört hier eines von 8,4 mm. Mit der Größe wächst auch die Stärke, von einem halben Millimeter bei den kleinsten Ausführungen bis auf 4 mm bei den größten.

Häufige Fragen

Ist Form A ein Maß?

Der Buchstabe unterscheidet Ausführungen innerhalb derselben Größenreihe. Geführt ist hier die Form A ohne Fase; ein Maß nennt er nicht.

Sichert eine solche Scheibe etwas?

Die Aufgabe endet beim Verteilen der Kraft. Gegen selbsttätiges Losdrehen wirkt eine glatte Unterlegscheibe nicht, und wo eine Losdrehsicherung gefordert ist, wird das Sicherungskonzept für die einzelne Schraubverbindung festgelegt. Zu unterscheiden ist davon die Sicherungsscheibe für Wellen: Diese wird radial in eine Nut eingesetzt und hält dort ein Bauteil in seiner Lage. Unter einen Schraubenkopf gehört sie nicht, und umgekehrt tritt die flache Scheibe auf der Welle nicht an ihre Stelle.

Passt die Scheibe unter einen Senkkopf?

Für den konischen Kopf einer Senkkopfschraube ist eine eigene Bauform vorgesehen: Die Senkscheibe nimmt ihn auf und vergrößert seine Auflage. Die flache Scheibe dieser Reihe liegt dagegen unter Köpfen und Muttern, die eben aufliegen.
