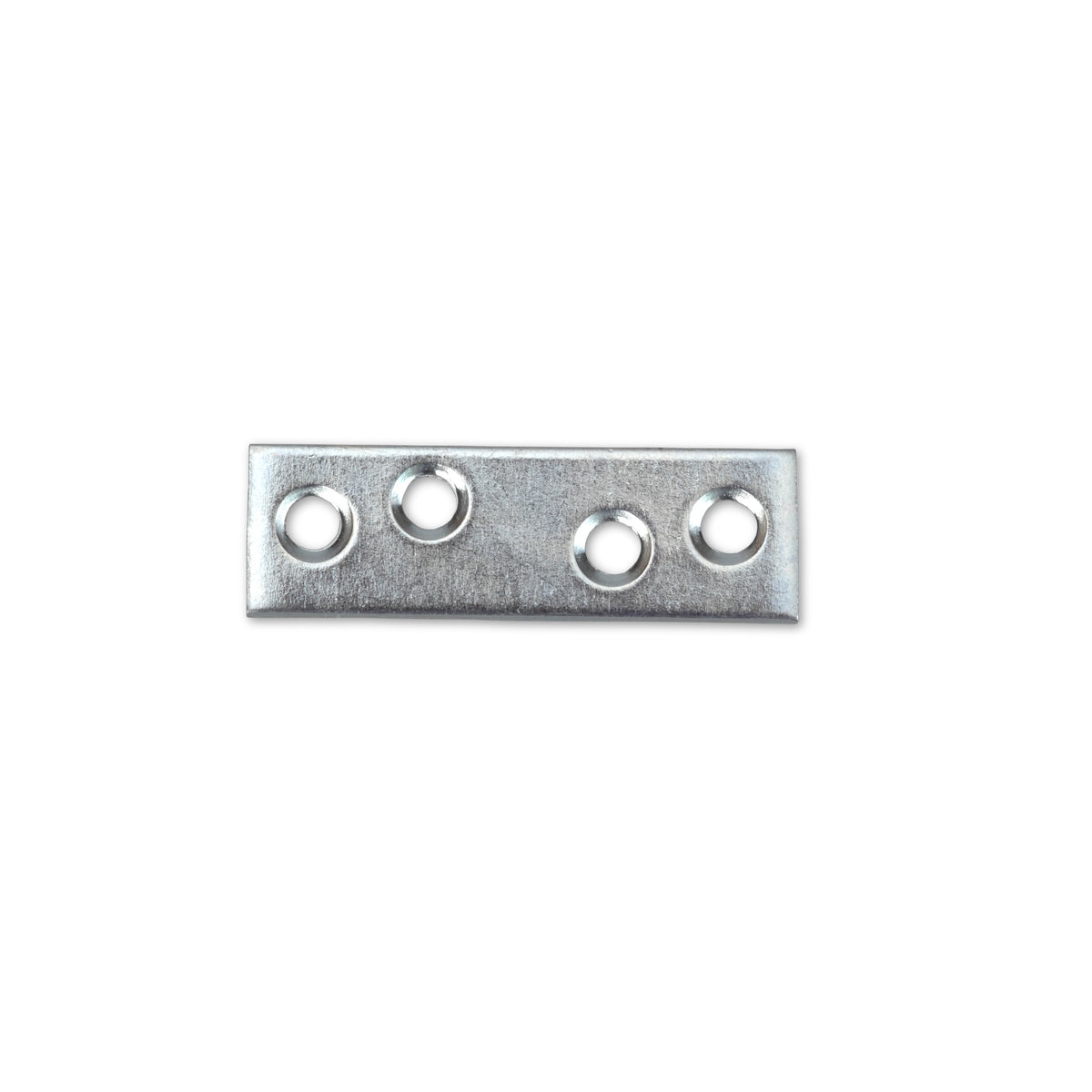

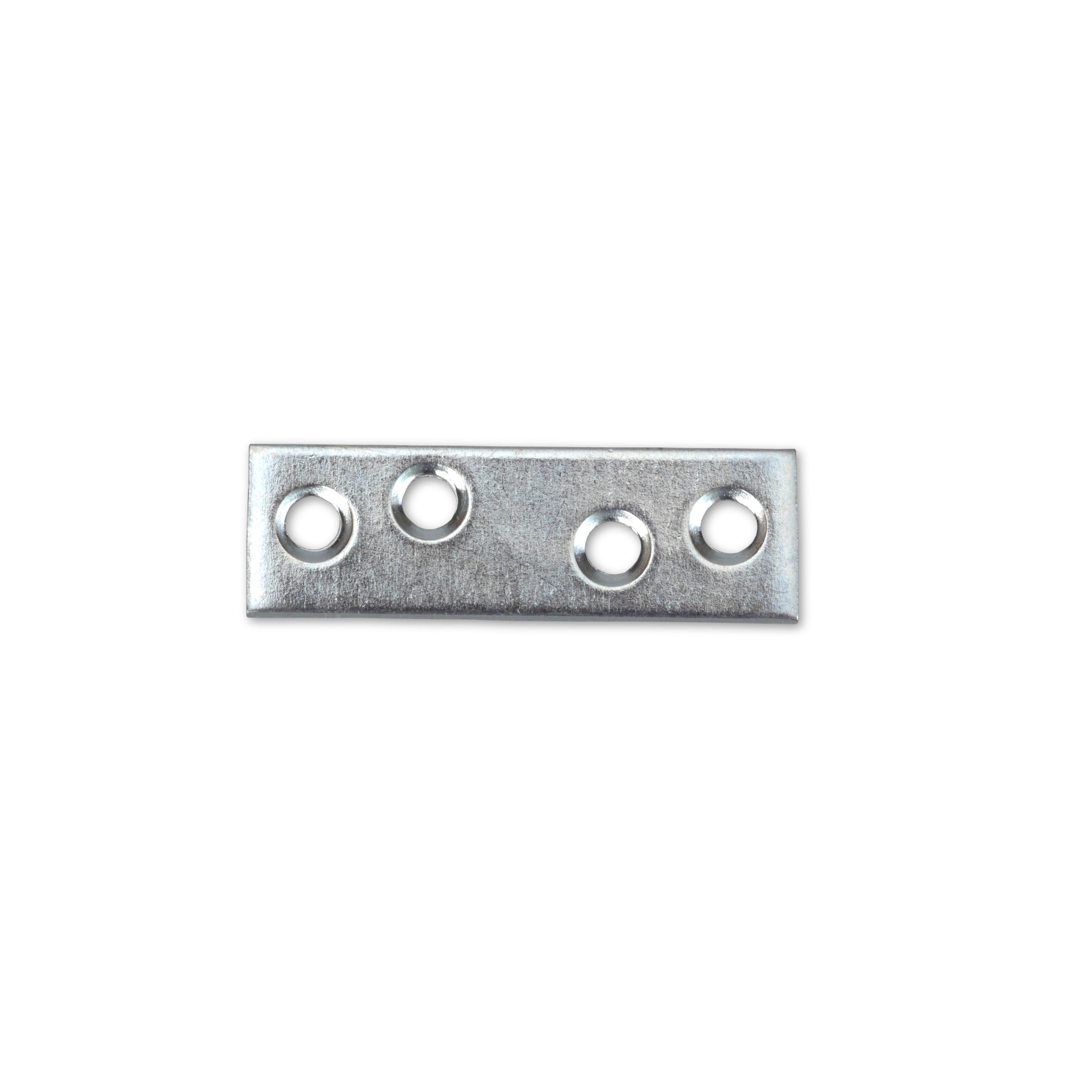

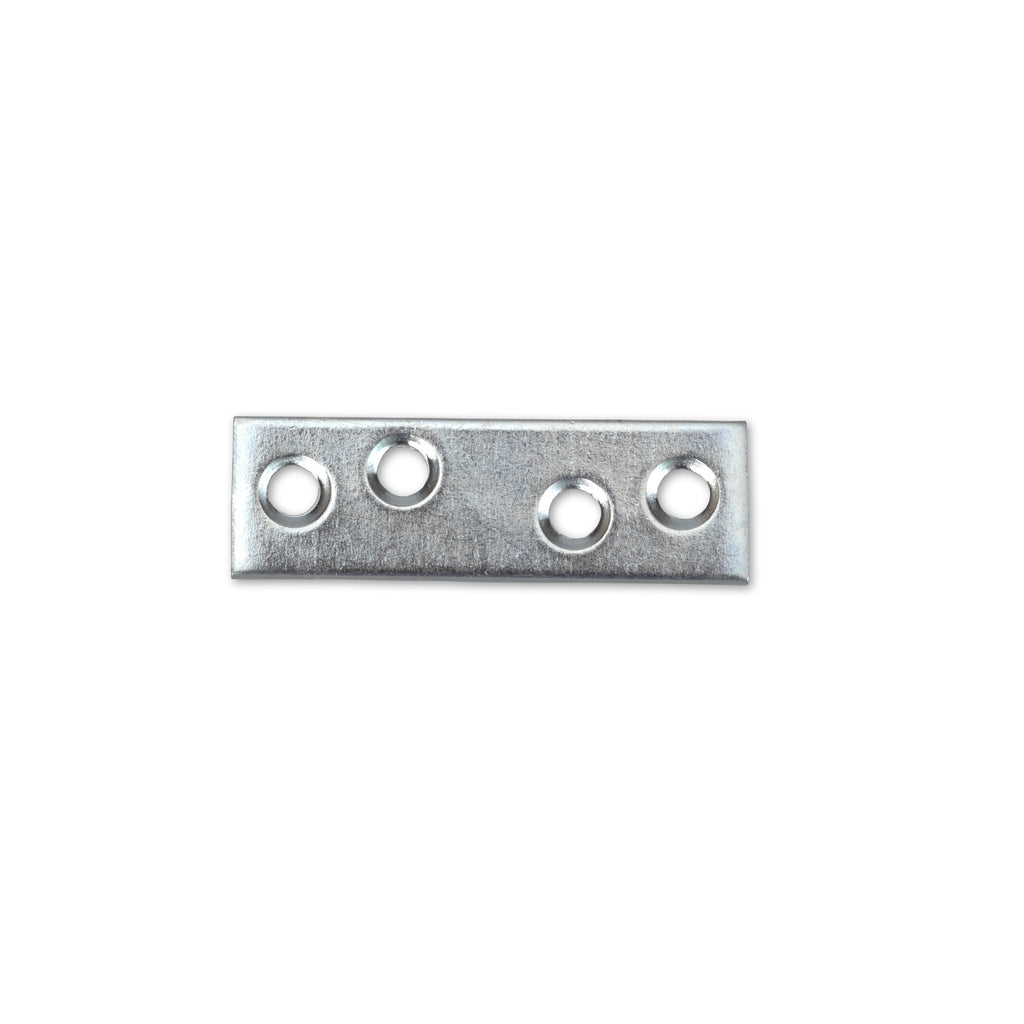

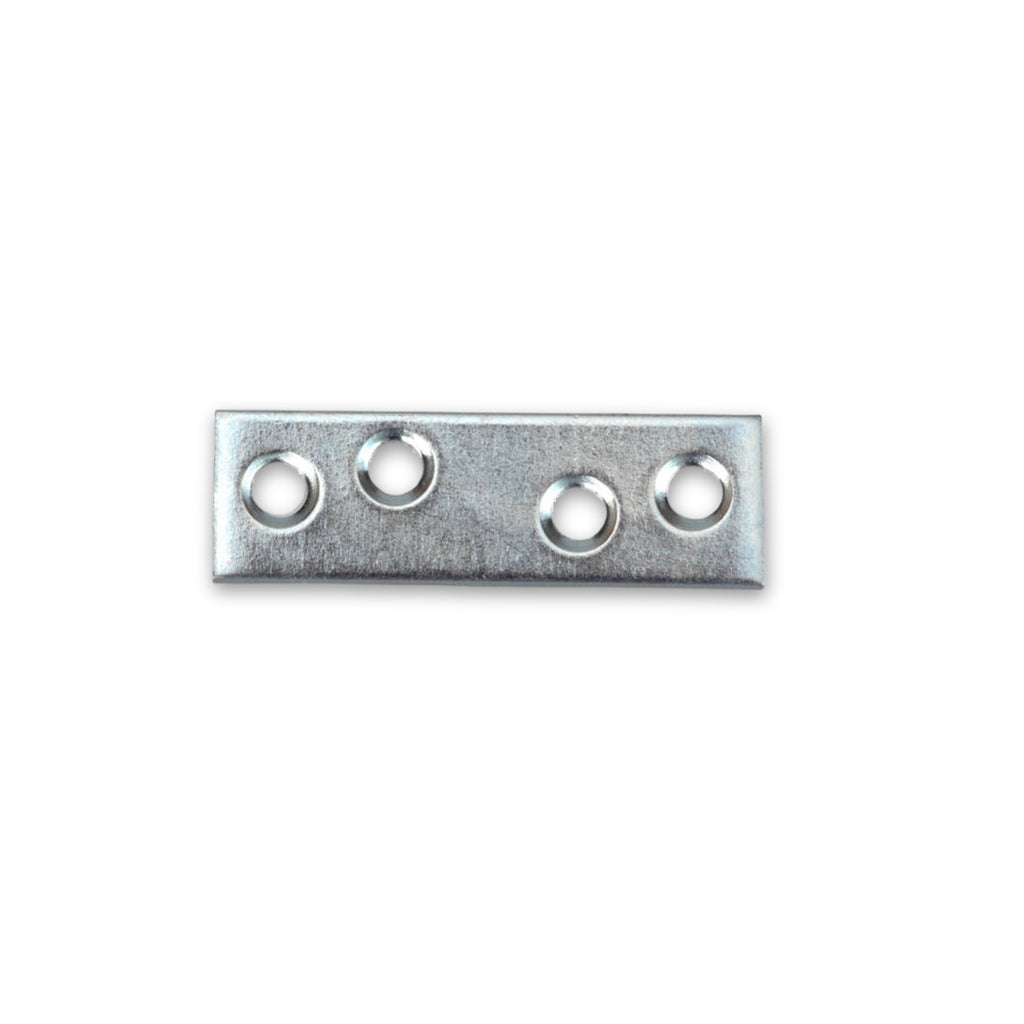

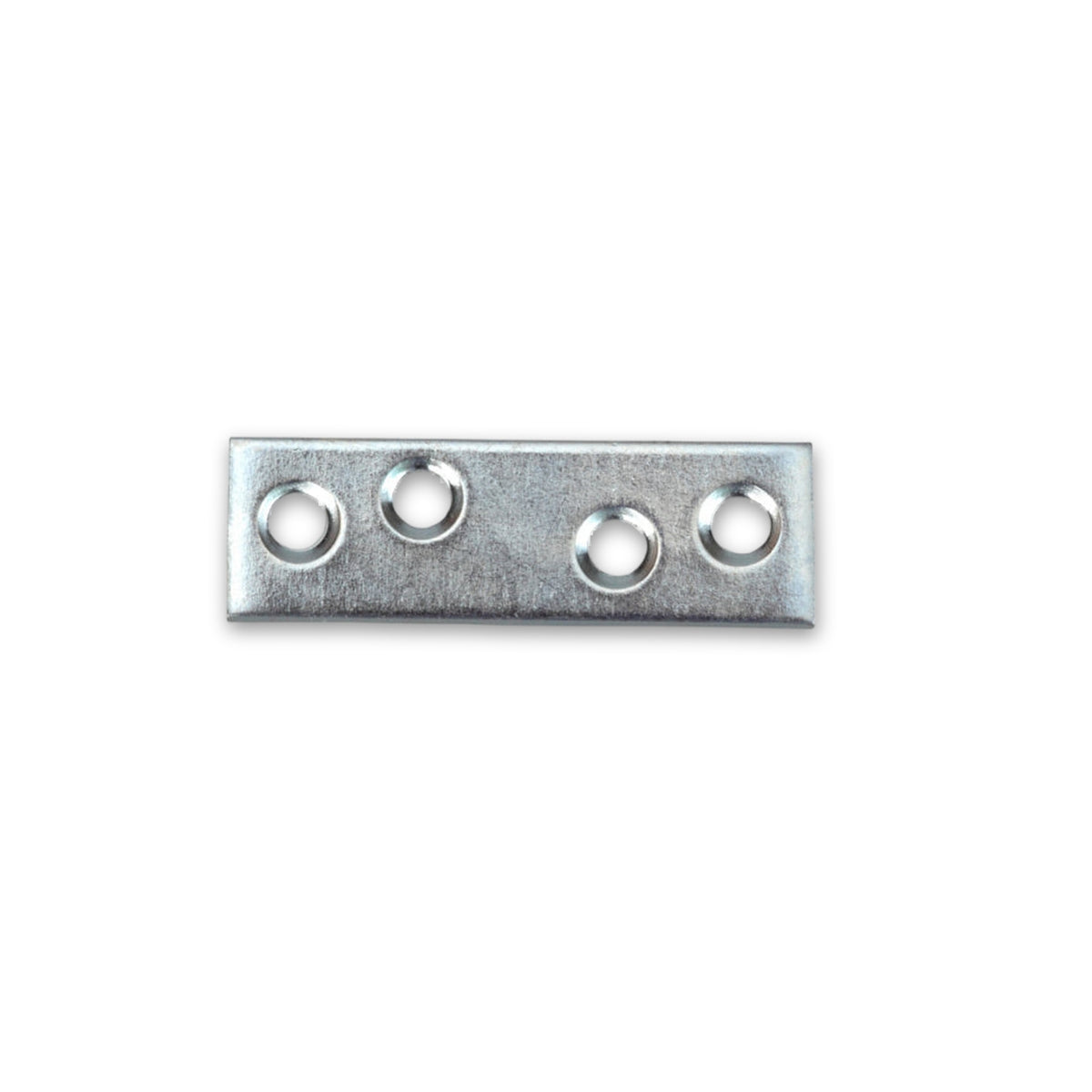

Verbindungsblech mit Schrauben, Stahl verzinkt, 15 × 2 mm

Blech und Schrauben kommen zusammen

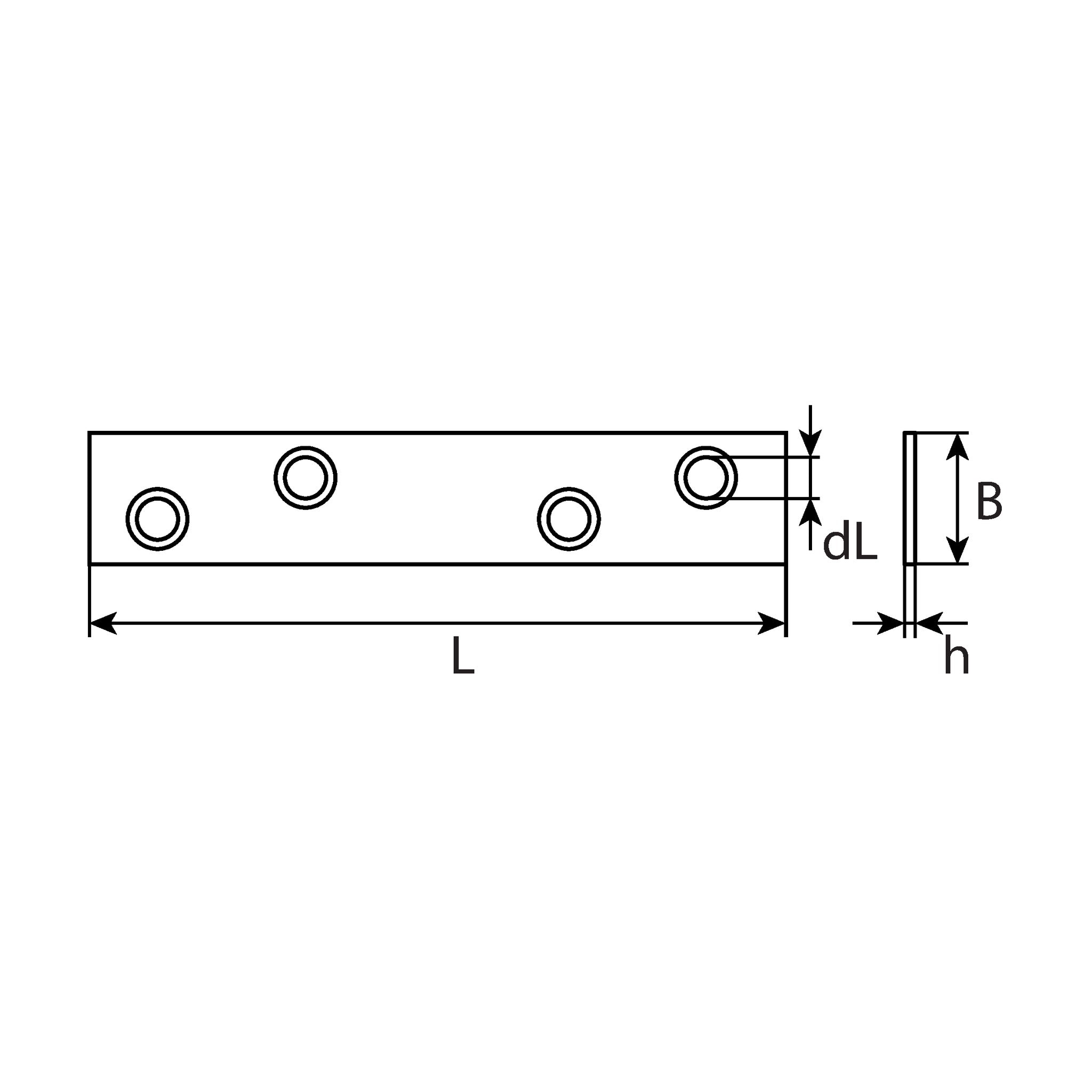

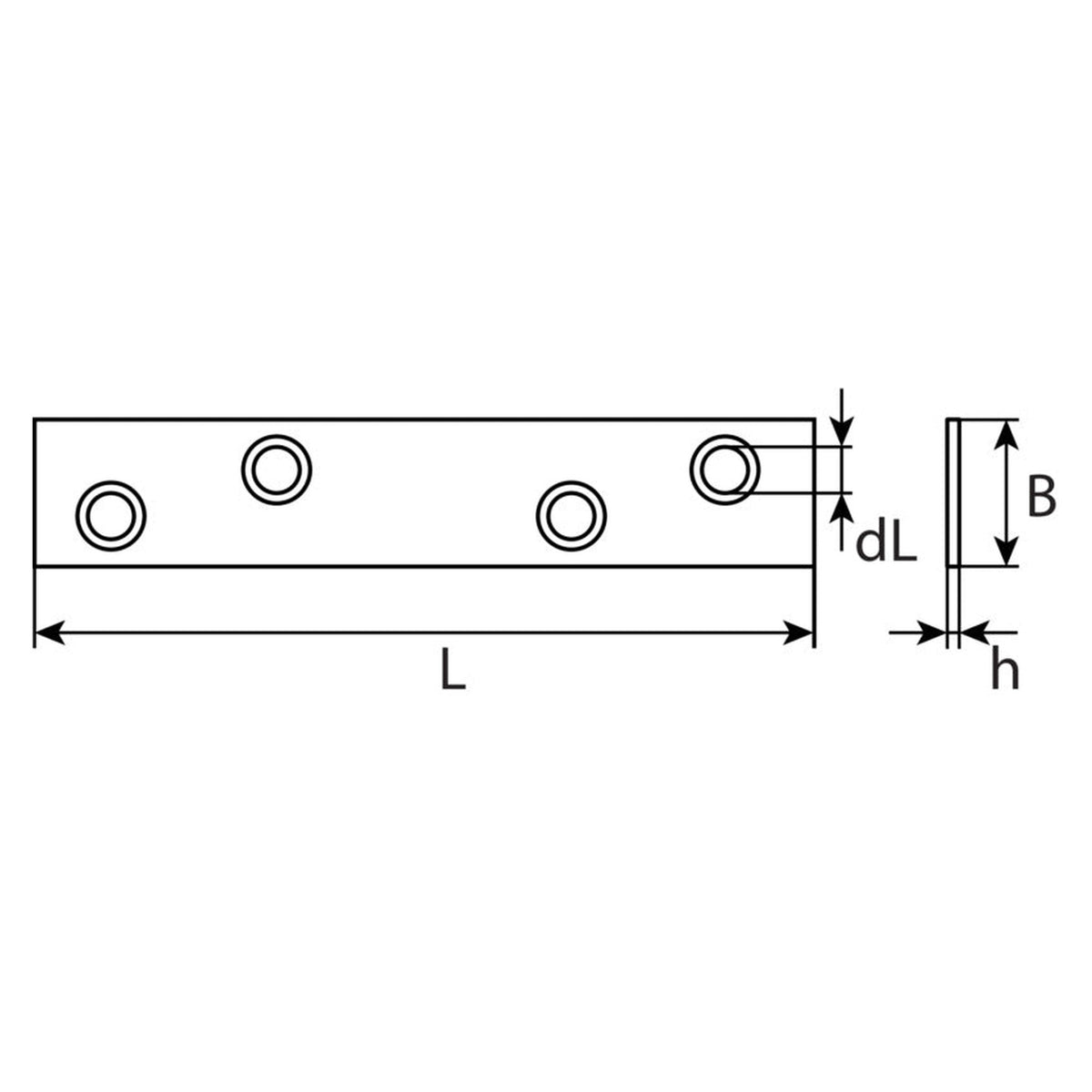

An einer aufgegangenen Verbindung fehlt selten nur das Blech; es fehlt genauso die Schraube dazu. Hier gehören beide zum Artikel, die Schrauben mit 3,5 mm Durchmesser und 16 mm Länge. Das Blech misst 15 mm in der Breite und 2 mm in der Stärke und trägt vier Löcher, die sich auf die beiden Hölzer neben der Stoßstelle verteilen.

Loch und Schraube sind nicht gleich groß

Die Löcher messen 4 mm, die Schrauben 3,5 mm. Der Schaft geht also durch das Blech hindurch, ohne sich darin zu verzahnen; greifen muss das Gewinde im Werkstoff darunter. Damit hängt eine solche Verbindung nicht am Blech allein, sondern ebenso daran, wie viel Holz unter jedem einzelnen Loch steht.

Woran sich die beiden Längen unterscheiden

• 50 mm und 80 mm bei jeweils vier Löchern: Die Zahl der Löcher bleibt gleich, ihr Abstand wächst. Die längere Ausführung reicht damit weiter in beide Hölzer hinein.
• Schraubenlänge 16 mm: Von ihnen liegen 2 mm im Blech; der Rest steckt im Werkstoff. Wie viel Holz dort ansteht, gehört zur Befestigungsstelle und nicht zum Artikel.
• Bandbreite von 15 mm: Auf einer schmalen Latte oder einem Rahmenschenkel findet ein breiteres Blech keine volle Auflage; dieses bleibt innerhalb der Holzkante.

Häufige Fragen

Lässt sich das Blech über eine Ecke legen?

Ein flaches Band ist für die Fläche gedacht, auf der es aufliegt: Beide Hälften kommen auf dieselbe Seite der Hölzer. Für Anschlüsse, die um eine Kante greifen, führt das Sortiment gekantete Winkel als eigene Bauart, deren Schenkel bereits im Werk in Form gebracht sind.

Gehört das Blech an ein tragendes Bauteil?

Darüber entscheidet der bautechnische Nachweis des Anschlusses zusammen mit den Unterlagen dieses Artikels; die Bauform allein trägt die Aussage nicht. Zur selben Prüfung gehört, ob die mitgelieferten Schrauben dort als Verbindungsmittel überhaupt in Betracht kommen, denn Art, Durchmesser, Länge und Zahl der Verbindungsmittel sind Teil des Nachweises.
