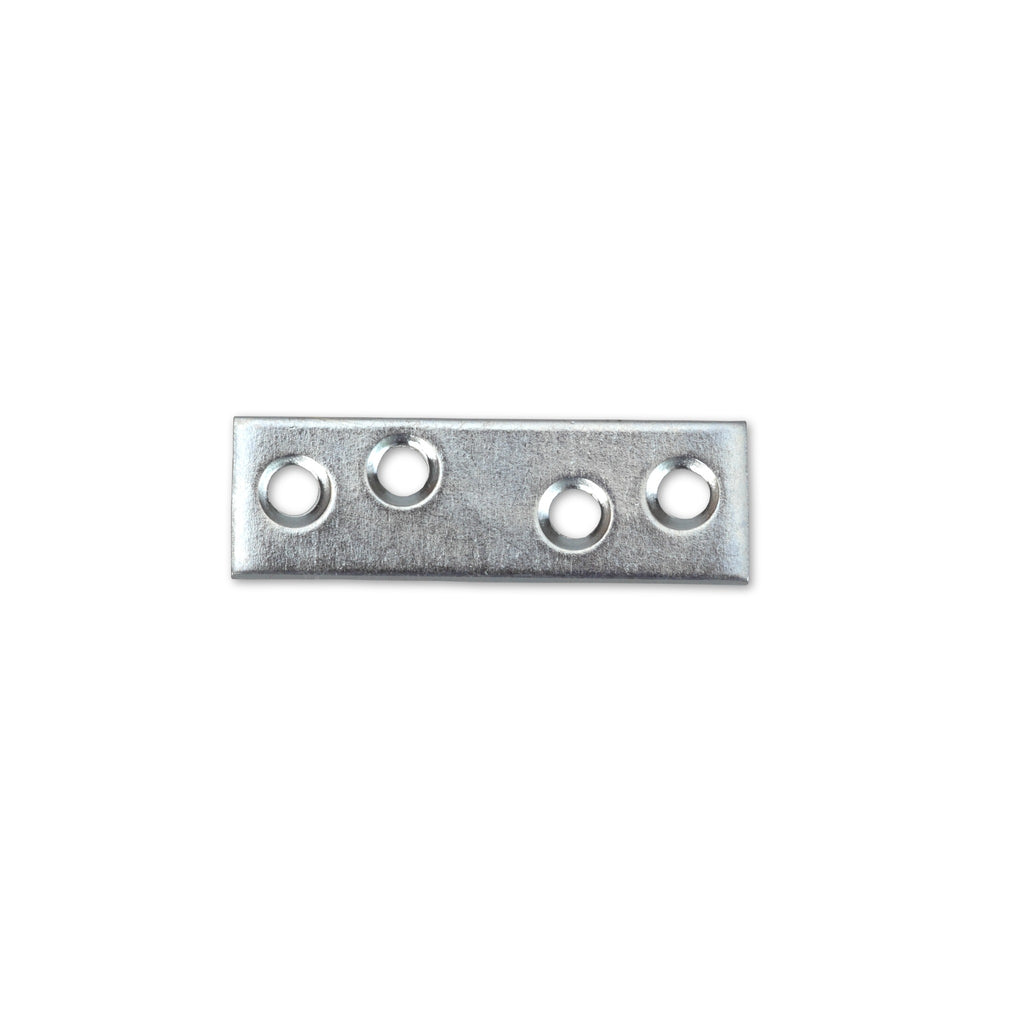

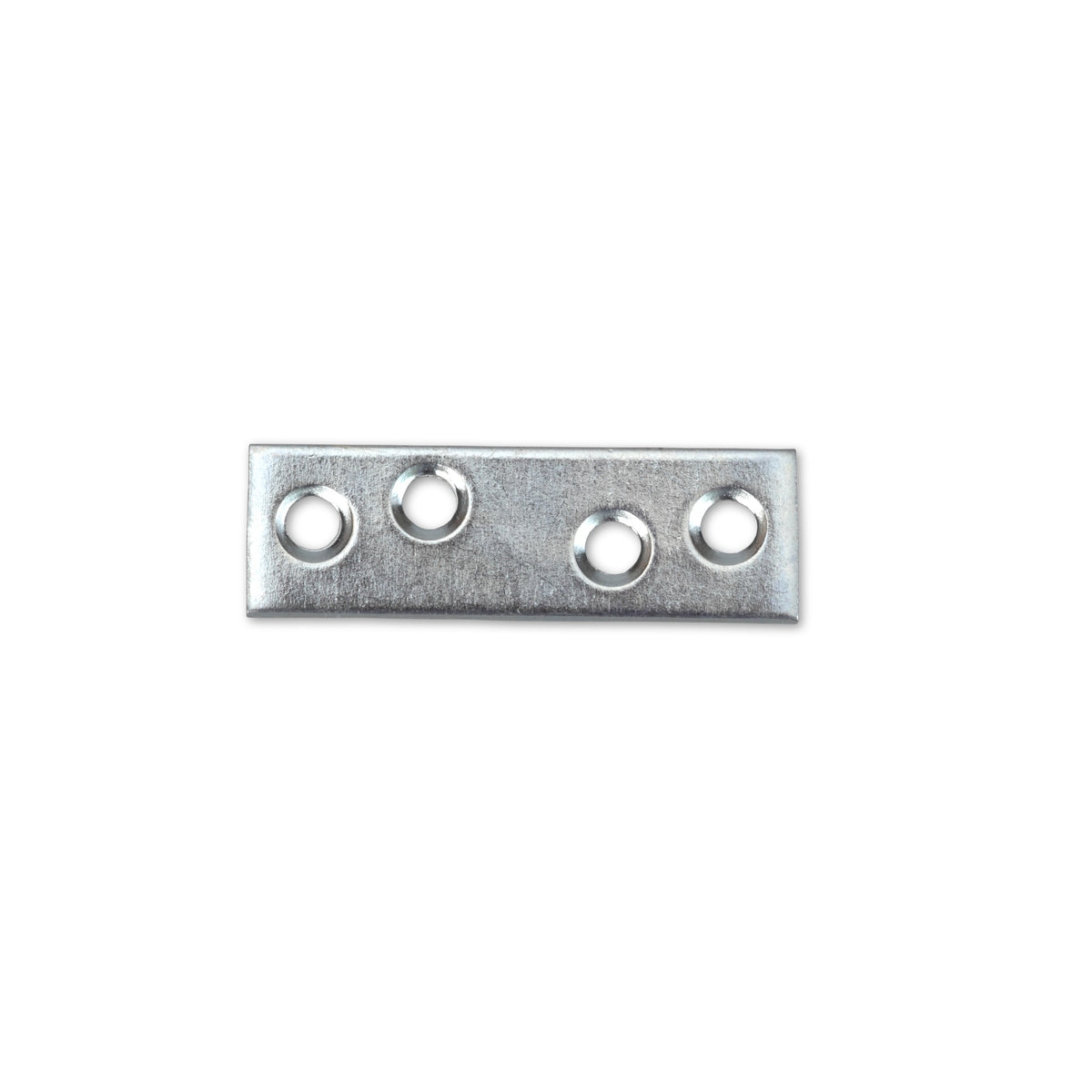

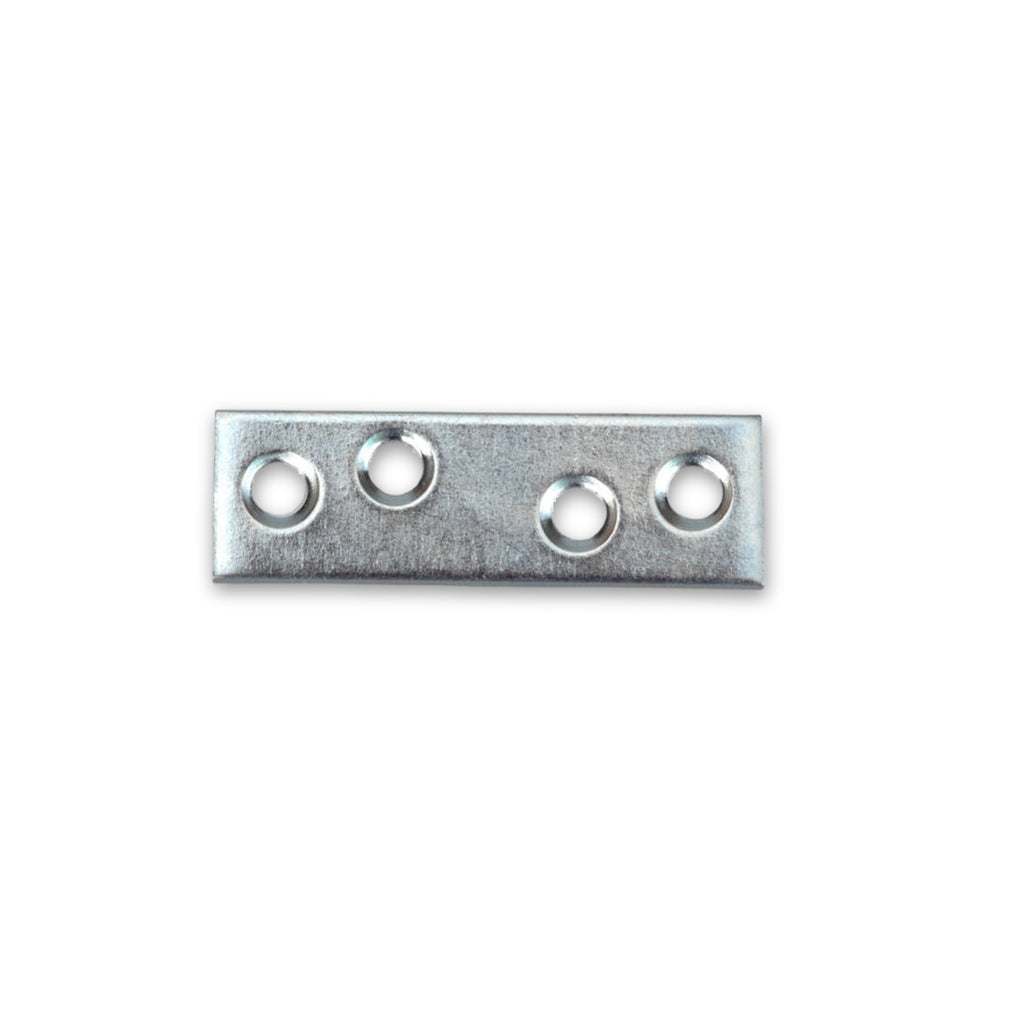

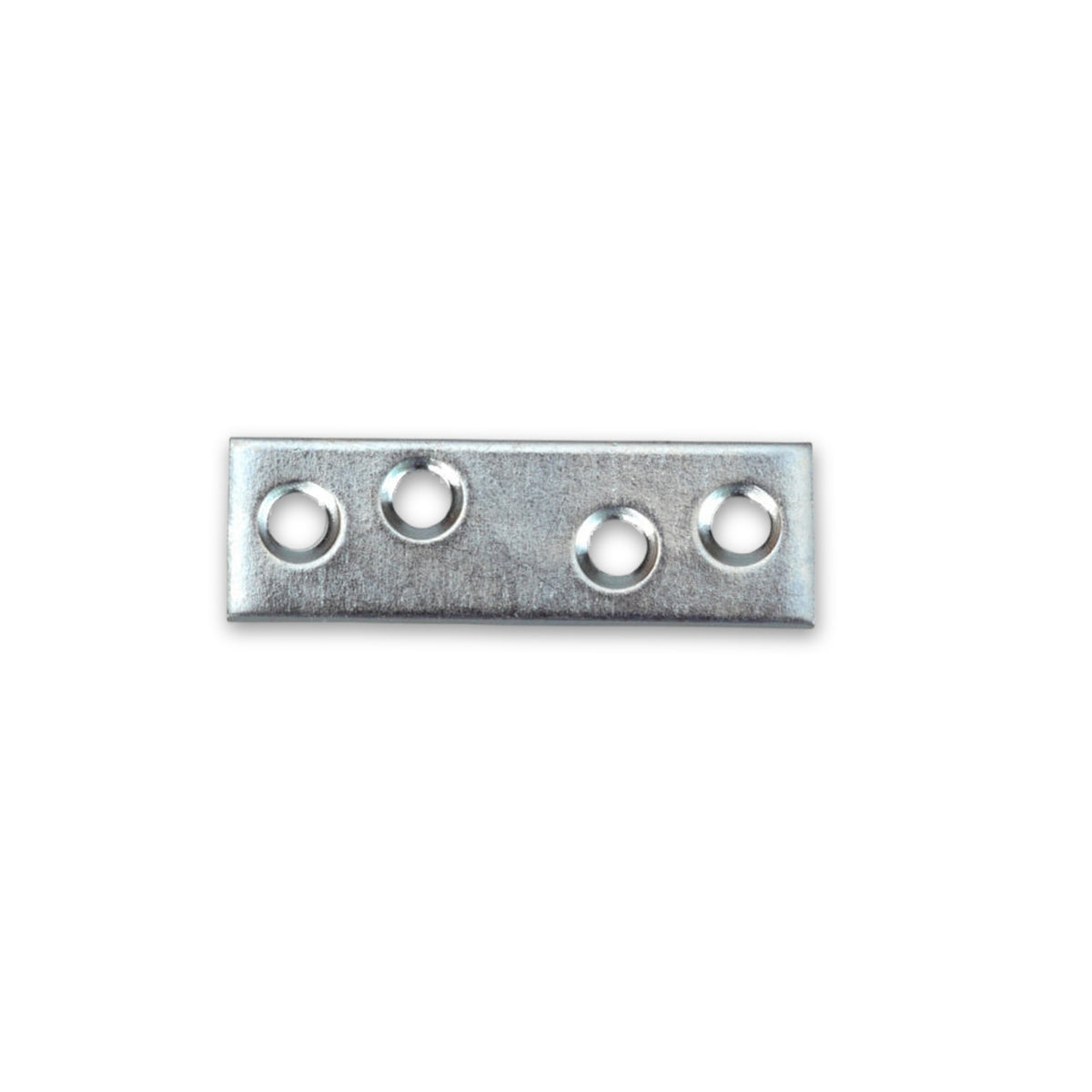

Verbindungsblech, Stahl verzinkt, 15 × 2 mm, 4 Löcher

Gewählt wird allein die Reichweite

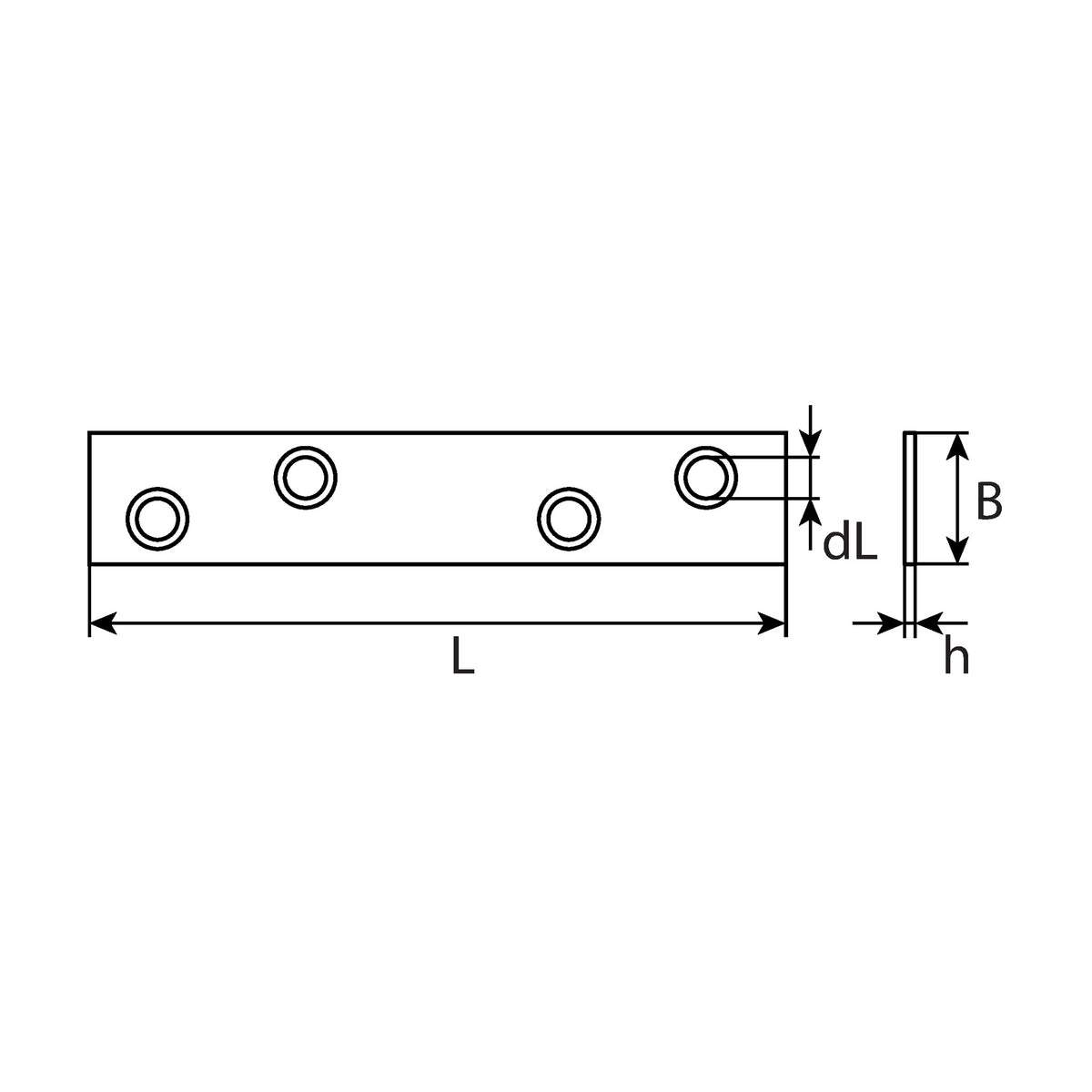

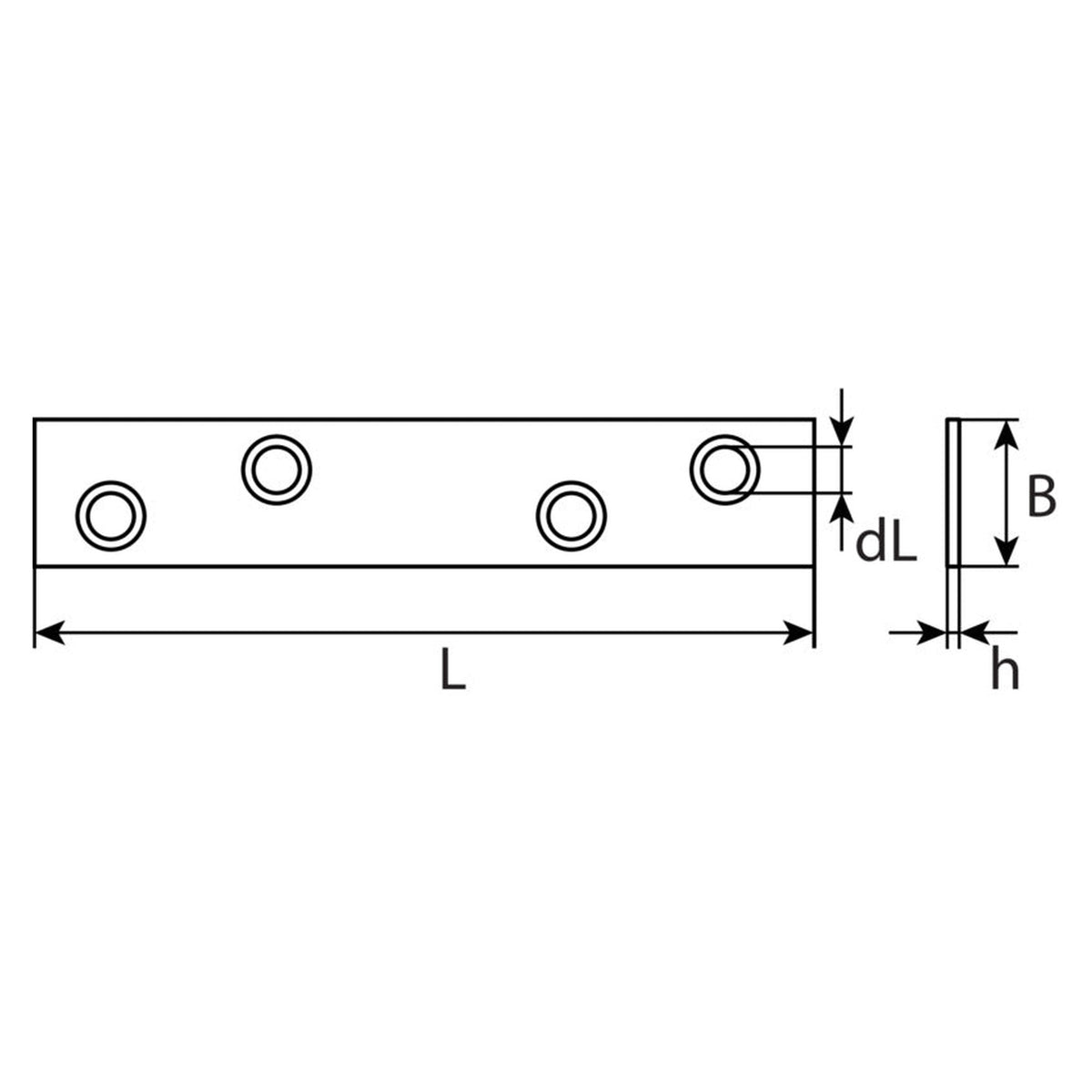

Über die vier Ausführungen ändert sich eine einzige Angabe, nämlich die Länge des Blechs zwischen 50 und 100 mm. Breite, Blechdicke, Lochzahl und Lochweite bleiben gleich. Zu entscheiden ist damit nur, wie weit das Band beidseits einer Stoßstelle aufliegt und wie weit die vier Löcher dabei auseinanderrücken.

Fünfeinhalb Millimeter Blech neben jedem Loch

Bei 15 mm Bandbreite und 4 mm Lochweite bleiben rechnerisch je Seite fünfeinhalb Millimeter stehen. Wer zu einer stärkeren Schraube greift, ändert deshalb nicht nur das Loch, sondern auch das, was daneben übrig bleibt. Das schmale Band ist für Stellen gedacht, an denen kein breiteres Blech Platz findet.

Die Schrauben kommen nicht mit

Zum Artikel gehört das Blech; das Verbindungsmittel wählst Du dazu. Für tragende Holzbaukonstruktionen fallen Nägel, Schrauben und Bolzen mit Muttern unter DIN EN 14592 und sind damit selbst Bauprodukte mit eigenen Anforderungen. Was in die Löcher von 4 mm gehört, steht deshalb am Anfang der Planung und nicht am Ende der Bestellung.

Häufige Fragen

Wächst mit der Länge auch die Zahl der Löcher?

Vier Befestigungslöcher trägt jede Ausführung, auch die längste. Mit der Länge wandern sie weiter auseinander, sodass das Blech tiefer in beide Teile hineinreicht. Mehr Ansatzpunkte entstehen dabei nicht.

Reichen vier Schrauben für eine tragende Verbindung?

Darüber entscheiden der bautechnische Nachweis des Anschlusses und die Unterlagen, die genau diesem Artikel zugeordnet sind. Zahl, Art, Durchmesser und Länge der Verbindungsmittel sind Teil dieses Nachweises, ebenso die Querschnitte der Hölzer sowie Rand- und Endabstände. Das Lochbild des Blechs nimmt davon nichts vorweg.
