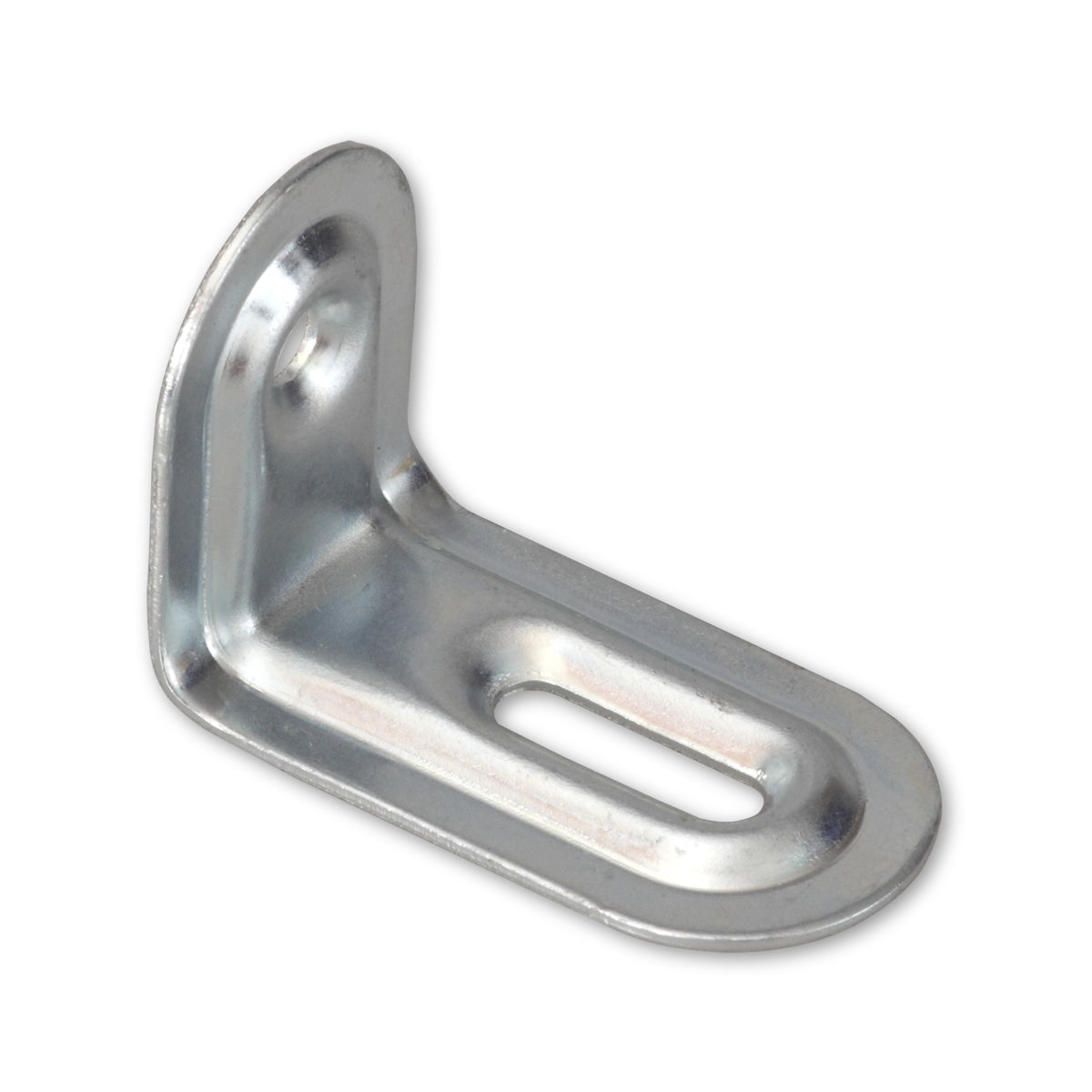

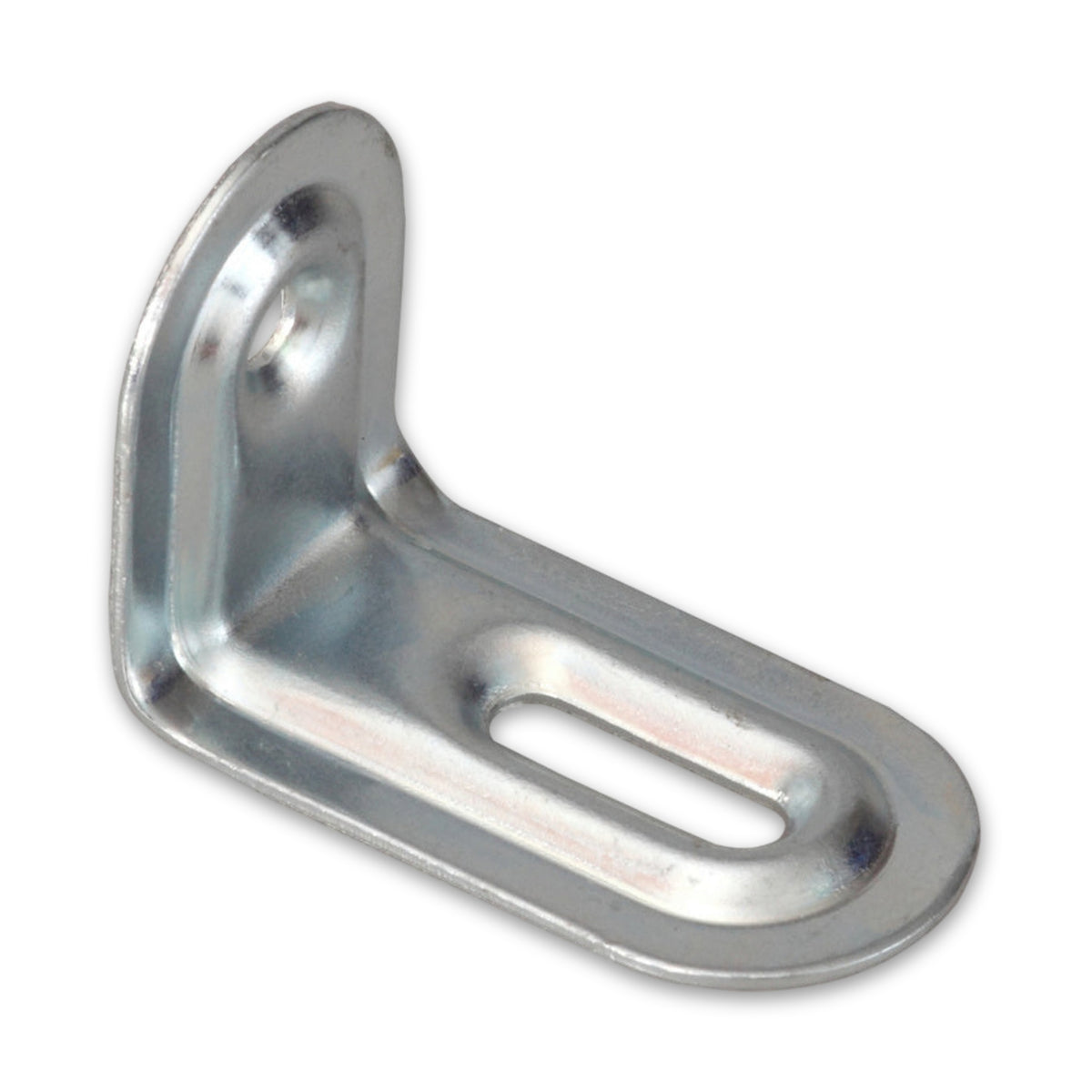

Verstellwinkel innen versenkt mit Langloch, Stahl verzinkt

Wenn die Schraube nach dem Ansetzen noch wandern soll

Das Bauteil steht, die vorhandene Bohrung liegt aber ein paar Millimeter daneben, und ein starrer Winkel zwingt zum Nachbohren. Hier nimmt das Langloch mit 4 mm Breite die Abweichung auf: Die Schraube lässt sich darin verschieben, bis Winkel und Bauteil zueinander stehen. Erst dann wird angezogen, und die runden Löcher legen die gefundene Lage fest.

Versenkte Löcher für einen bündigen Kopf

Gesenkt sind die Löcher nach innen. Ein Senkkopf kann sich damit in die Senkung legen, statt auf dem Blech aufzustehen, und der Winkel liegt in der Innenecke flach an dem Bauteil an, das er hält. Bei 1 mm und 1,2 mm Blech trägt er dort ohnehin wenig auf.

Woran sich die beiden Ausführungen unterscheiden

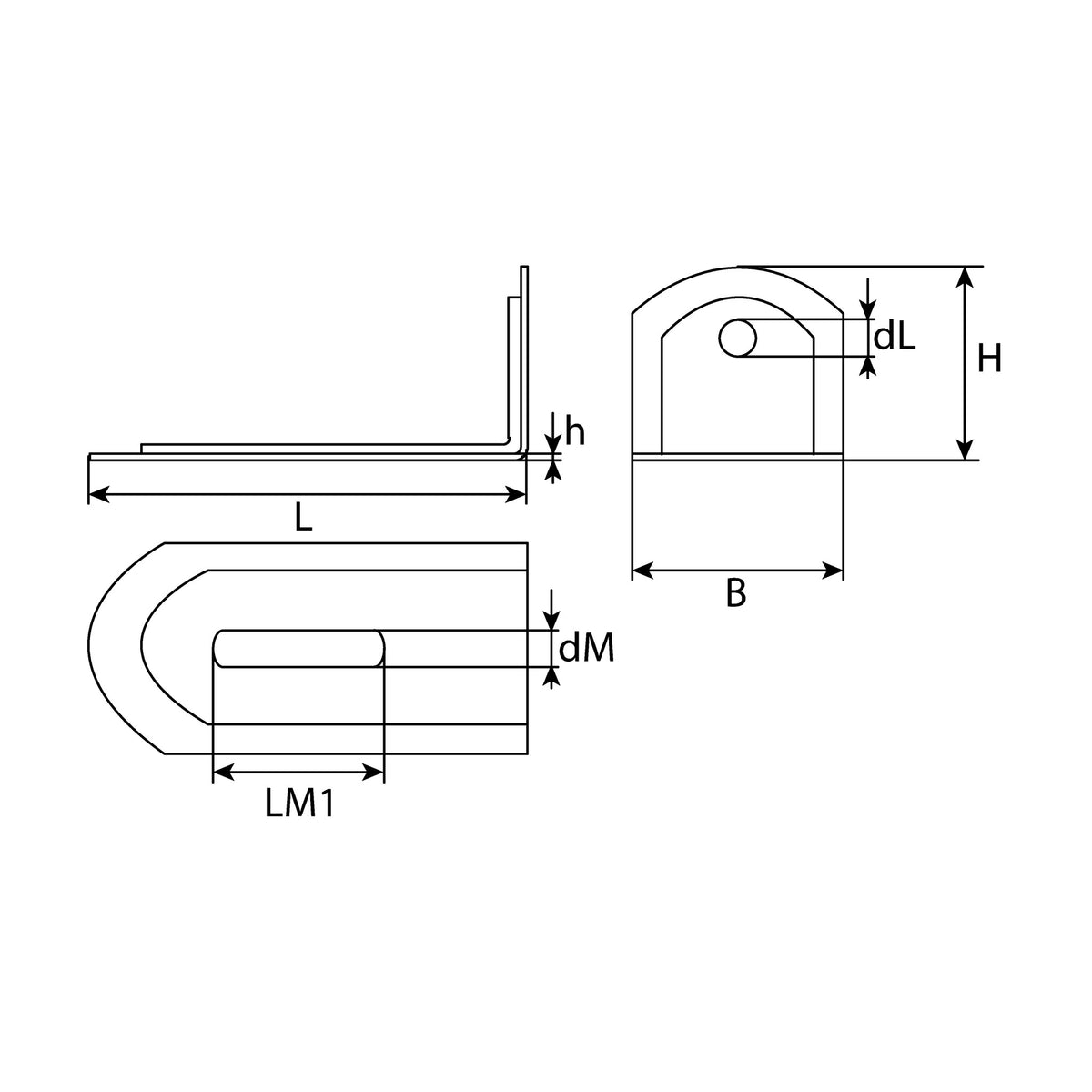

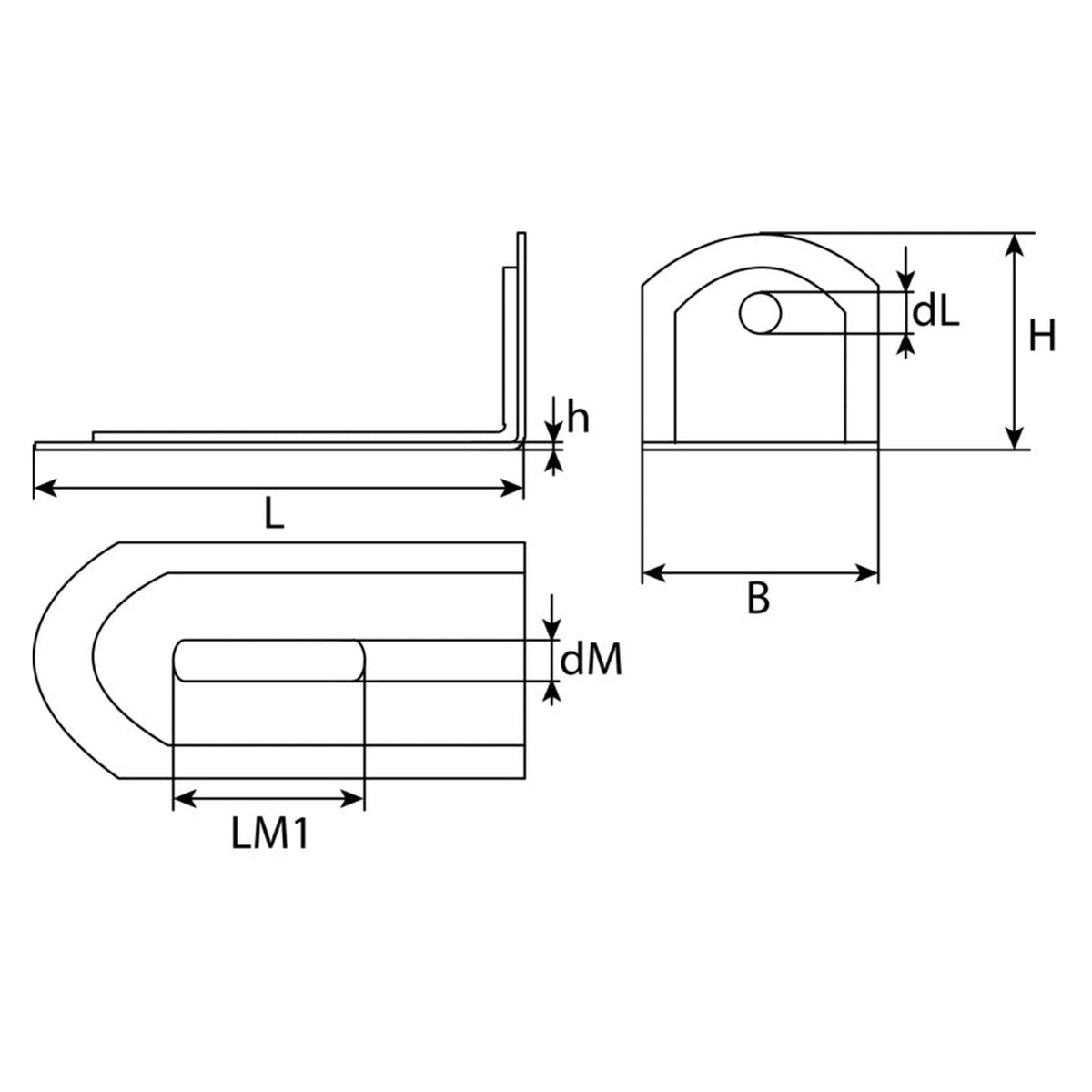

• Verstellweg im Langloch: Die Breite bleibt bei 4 mm, die Länge nicht: 16 mm bei der längeren Ausführung, 15 mm bei der breiteren.
• Ein oder zwei Rundlöcher: Die längere Ausführung trägt ein Rundloch, die breitere zwei; entsprechend verteilt sich die Verschraubung auf der festgelegten Seite.
• Rundloch mit 4 mm oder 4,5 mm: Genannt ist die Weite der Öffnung. Welche Schraube hindurchgeht, entscheidet sich mit ihr und mit dem Kopf, der in die Senkung passen muss.
• Blech mit 1 mm oder 1,2 mm: Beide Ausführungen sind dünn gehalten, der Winkel wird also über die Fläche seiner Schenkel abgestützt und nicht über die Blechstärke.

Häufige Fragen

Warum ein Langloch statt eines zweiten Rundlochs?

Ein Rundloch legt die Schraube fest, sobald sie steckt. Das Langloch lässt ihr auf seiner Länge Spiel, sodass sich eine ungenaue Bohrung oder eine Toleranz im Zuschnitt ausgleichen lässt, bevor der Winkel festgezogen wird.

Wonach richtet sich eine tragende Verwendung im Holzbau?

Darüber entscheiden nicht Form und Blechstärke eines Winkels, sondern die dem Artikel zugeordnete Leistungserklärung, seine Montageunterlagen und der bautechnische Nachweis des Anschlusses. Fehlt diese Zuordnung, kommt ein Winkel für einen nachweispflichtigen Anschluss nicht in Betracht.
