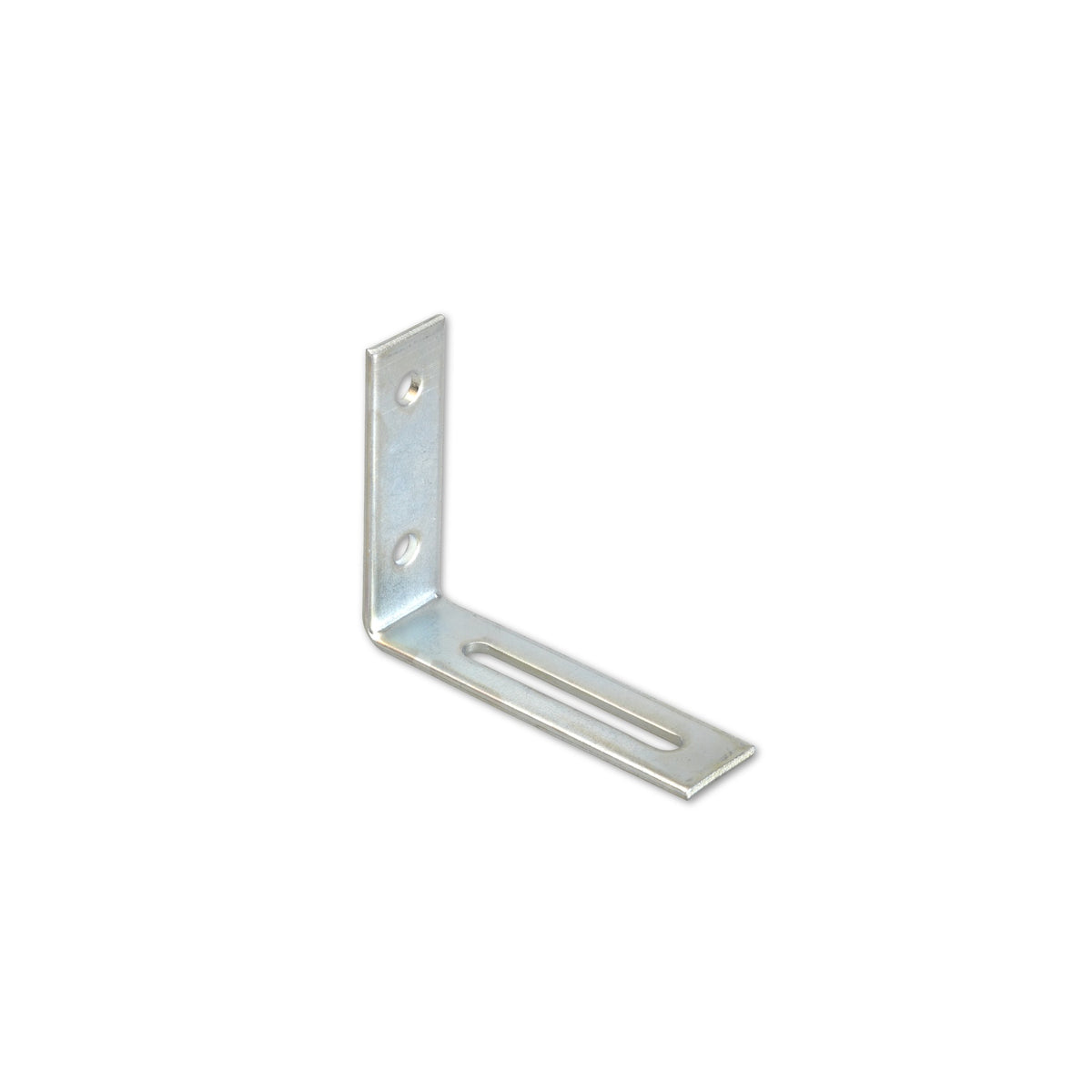

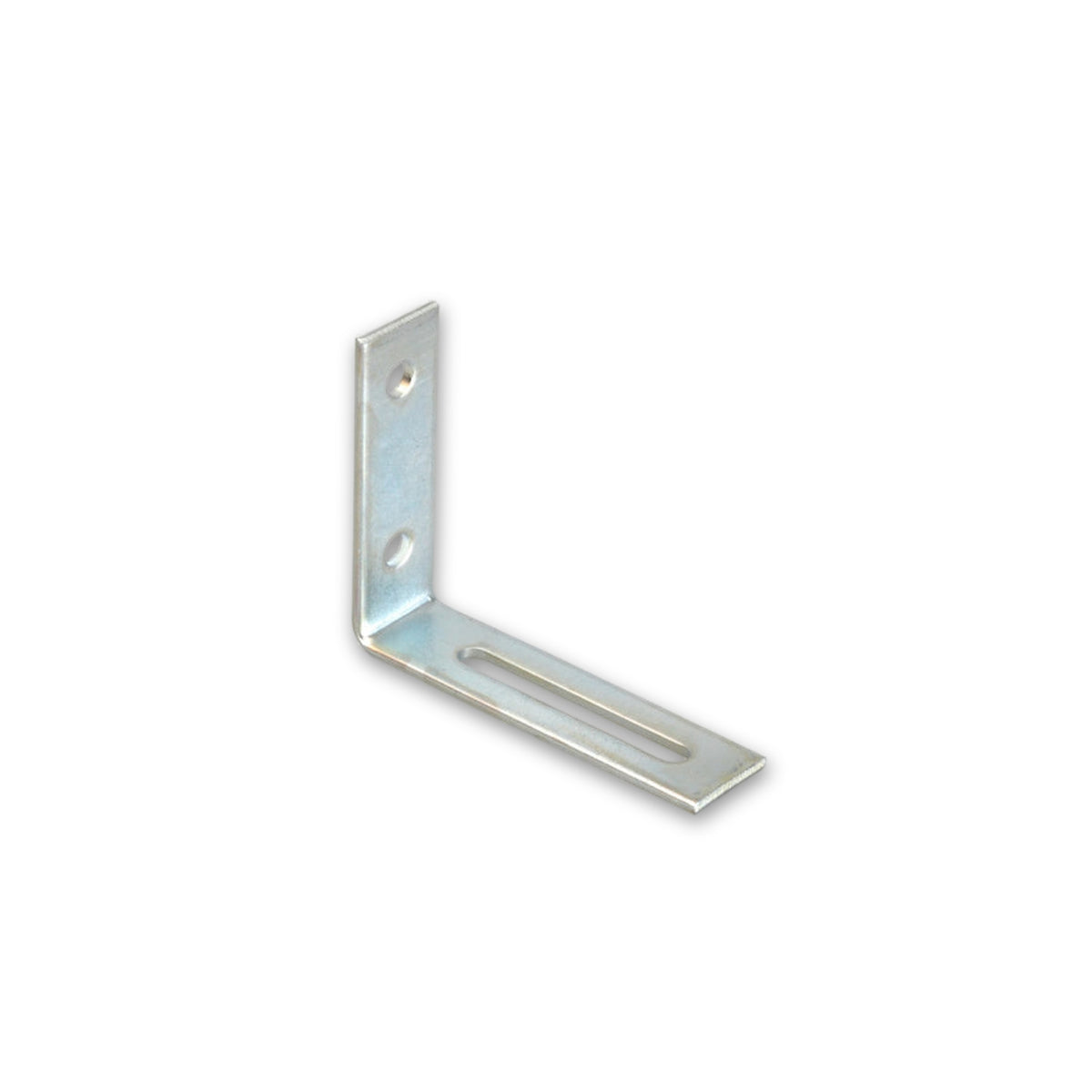

Verstellwinkel mit zwei Langlöchern, Stahl verzinkt

Ein langer Schlitz und ein kurzer

Ein Verstellwinkel lässt offen, wo die Schraube am Ende sitzt. Bei dieser Ausführung übernehmen das zwei Langlöcher von sehr verschiedener Länge: Das eine reicht über 65 mm, bei einem Zuschnitt über 60 mm, das zweite über 26 mm. Bis zum Anziehen bleibt damit Raum, eine vorhandene Bohrung oder eine Toleranz im Zuschnitt aufzunehmen.

Zwei hohe Zuschnitte und ein flacher

Zwei der drei Ausführungen messen 72 und 75 mm in der Länge bei 35 mm Breite und 65 mm Höhe. Die dritte ist mit 80 mm länger, mit 65 mm breiter und mit 20 mm deutlich flacher. Entsprechend verteilt sich die Verschraubung: sieben Löcher bei den hohen Zuschnitten, drei bei dem flachen. Für die Befestigungsschrauben ist ein Durchmesser von 6 mm angeführt.

Woran die Ausführungen auseinandergehen

• Langes Langloch mit 65 oder 60 mm: Die beiden hohen Zuschnitte führen 65 mm, der flache 60 mm. Auf dieser Strecke bleibt die Schraube beweglich.
• Zweites Langloch mit 26 mm: Es fällt deutlich kürzer aus und liegt an einer eigenen Stelle des Winkels.
• Schlitzbreite 7 mm oder 6,3 und 6,2 mm: Angeführt ist die Weite, in der die Schraube läuft. Mit ihr und mit dem Schraubenkopf entscheidet sich, was der Schlitz aufnimmt.
• Blech 3 mm oder 2,5 mm: Die beiden hohen Zuschnitte sind dicker ausgeführt als der flache. Eine aufnehmbare Kraft lässt sich daraus nicht ableiten.

Häufige Fragen

Warum zwei Langlöcher statt eines?

Ein einzelner Schlitz lässt die Schraube nur auf seiner eigenen Strecke wandern. Mit einem zweiten, kürzeren kommt eine weitere Stelle hinzu, an der sich der Winkel vor dem Anziehen ausrichten lässt. Wie weit das im fertigen Anschluss zulässig ist, gehört zum bautechnischen Nachweis.

Darf dieser Winkel in einen tragenden Anschluss?

Zu diesem Artikel führt die Quelle weder eine Leistungserklärung noch eine Europäische Technische Bewertung. Ohne eine eindeutig zuordenbare Erklärung wird zur Tragfähigkeit nichts übernommen, und Werte anderer Bauarten oder Ausführungen lassen sich darauf nicht übertragen. Für einen nachweispflichtigen Anschluss kommt der Winkel damit nicht in Betracht.
