Verzinkte Ankernägel für konstruktiven Holzbau

Der Nagel, der Stahlblech am Holz hält

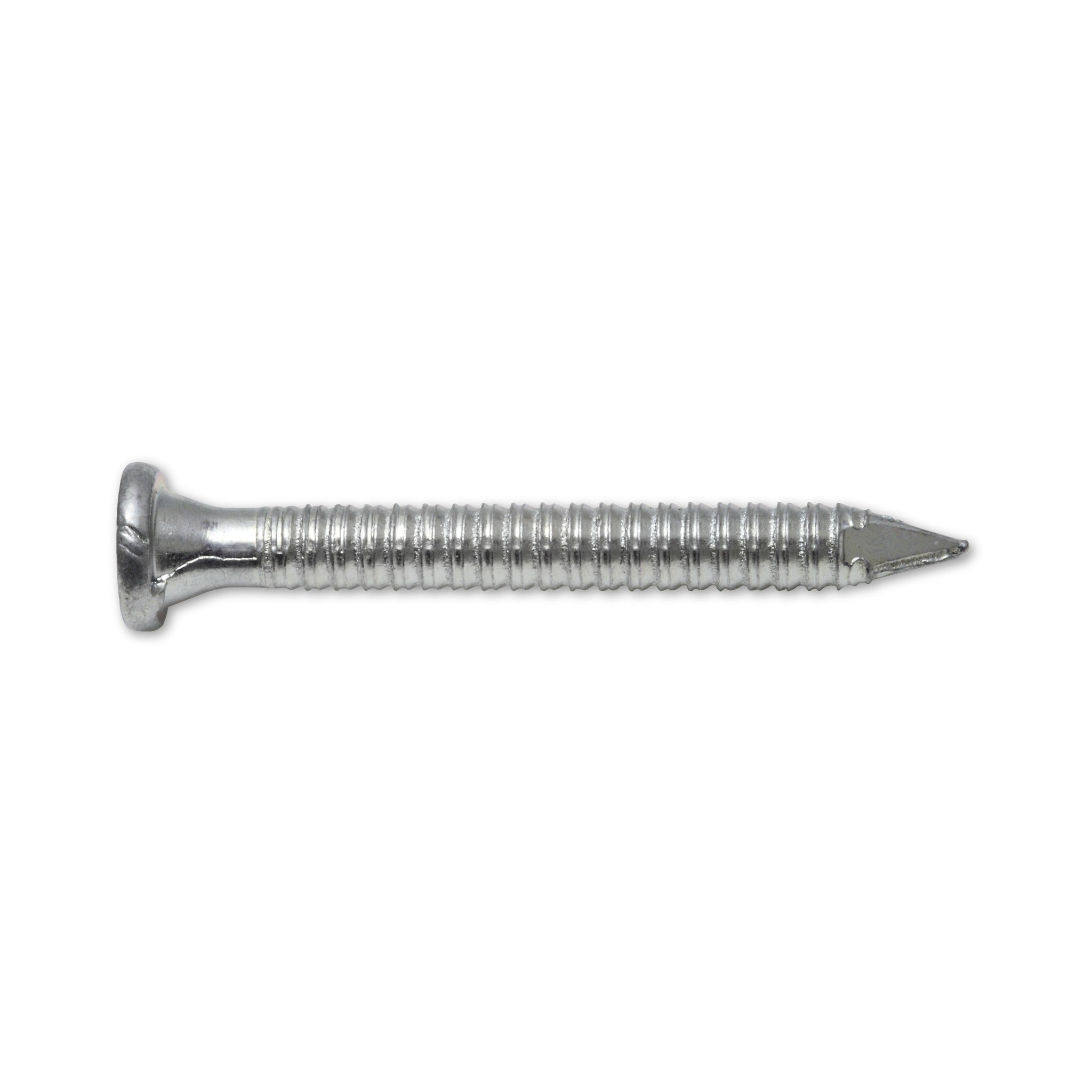

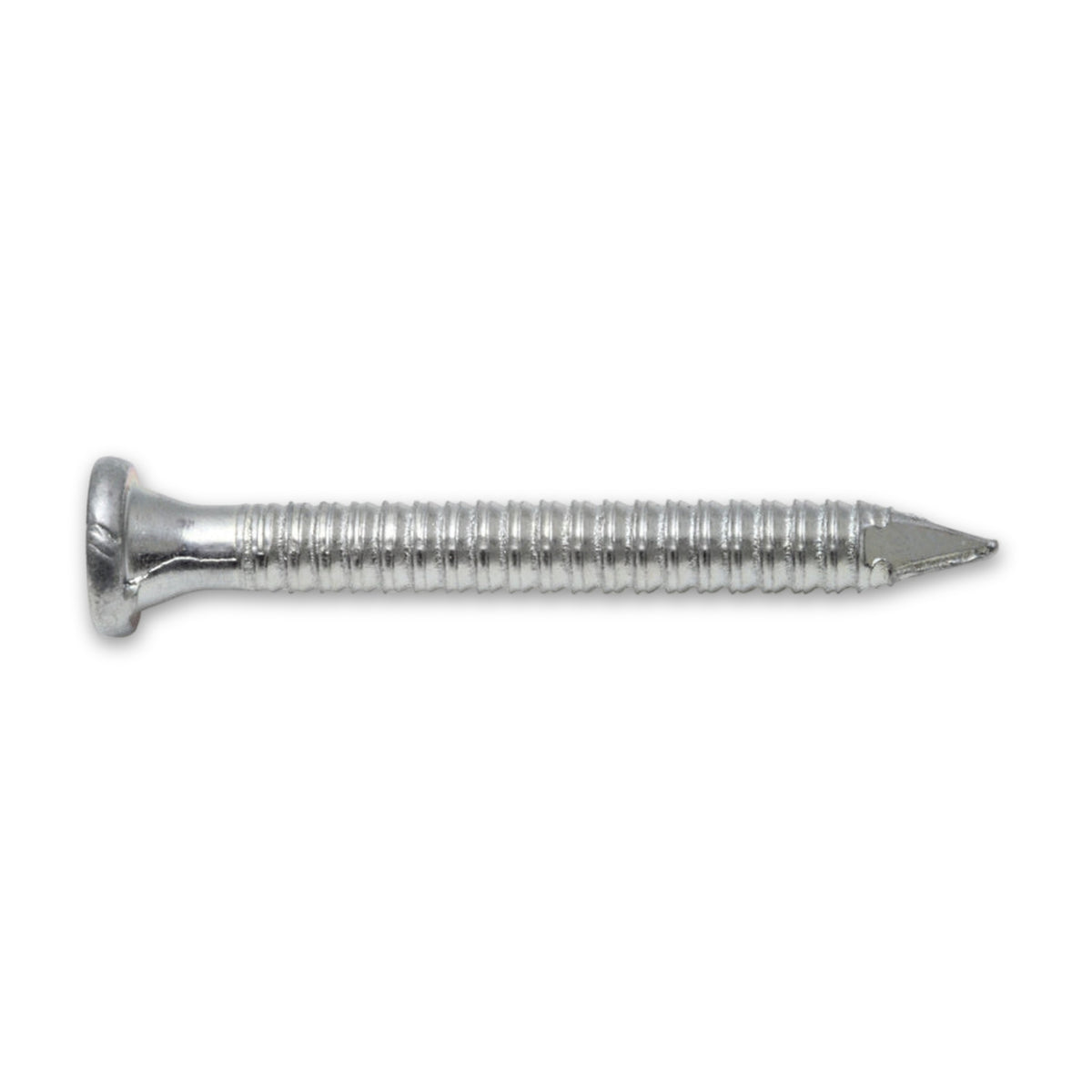

Winkel, Balkenschuhe und Sparrenpfettenanker liegen mit ihren Lochreihen am Holz an und werden Loch für Loch besetzt. Genau dafür ist der Ankernagel gedacht: Er verbindet Stahlbleche und Stahlformteile mit Holz und wird vorrangig im konstruktiven Holzbau verwendet. Am Schaft trägt er ein aufgewalztes Widerhakenprofil, dessen Zweck mit hohen Auszugskräften angegeben ist; das Unterteil des Kopfes ist konisch geformt, damit der Kopf im Loch des Verbinders sitzt.

Zwei Durchmesser, und beide zählen

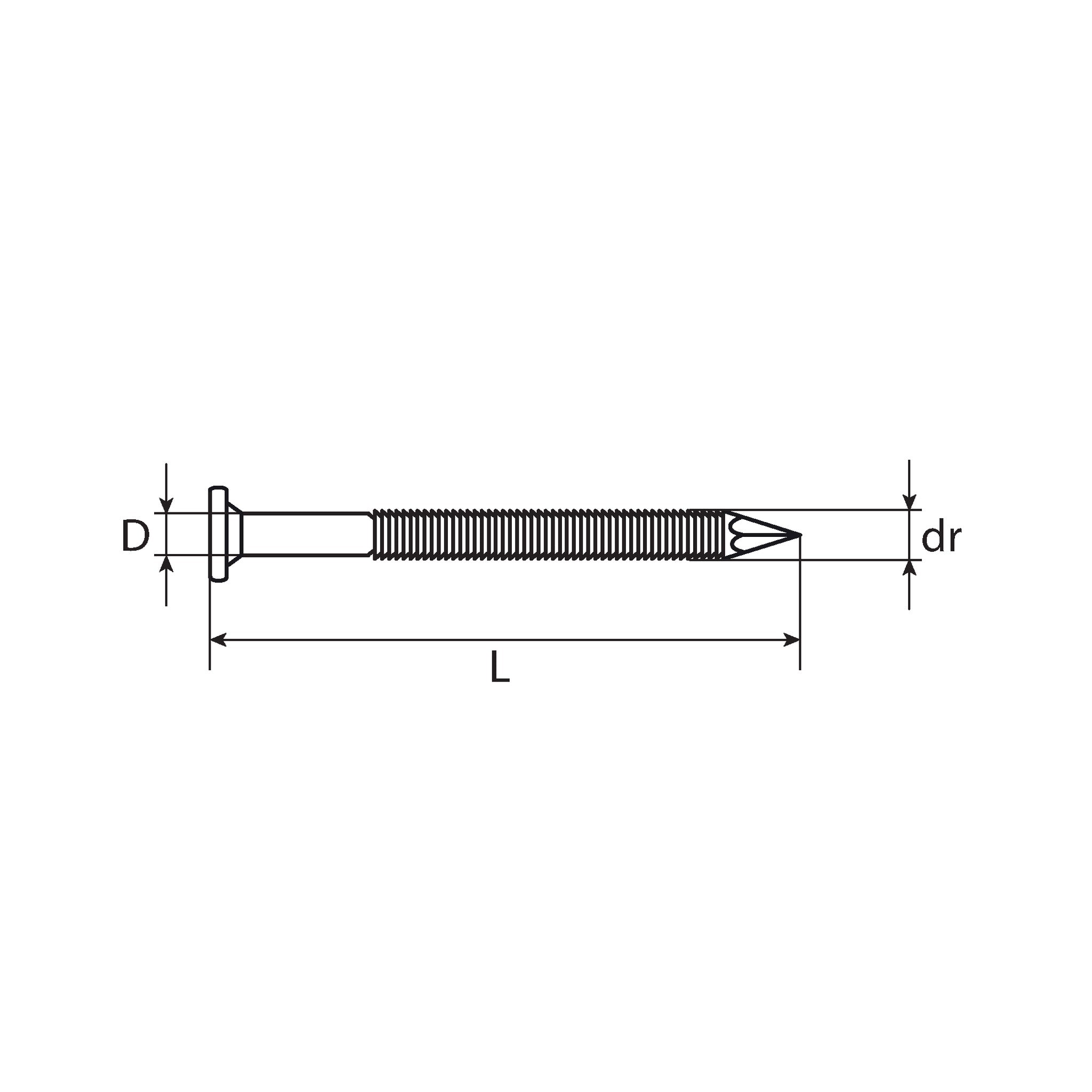

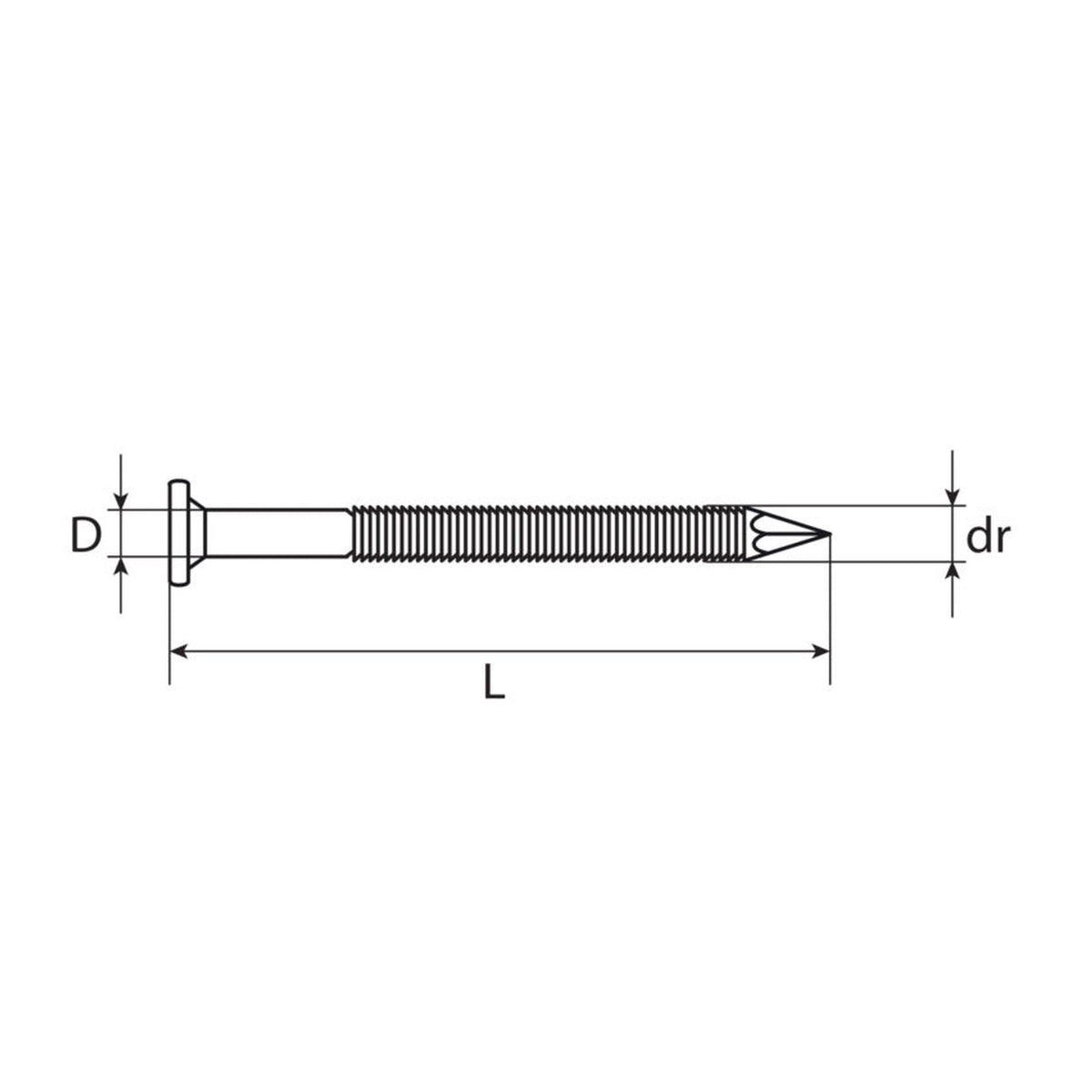

Der Draht misst 4 mm, das Rillenprofil 4,4 mm. Der Rillendurchmesser liegt damit über dem Drahtdurchmesser: Die aufgewalzten Rippen stehen über den Schaft hinaus. Damit ein Blech die Nägel passgenau aufnimmt, sind kreisförmige Löcher von 4,5 bis 5,5 mm vorgesehen. Welchen Lochdurchmesser ein Verbinder tatsächlich hat und welches Verbindungsmittel für ihn festgelegt ist, sagt seine eigene Unterlage.

Was der Verbinder vorgibt, gilt für den Nagel mit

Blechformteil und Verbindungsmittel werden gemeinsam bewertet und gemeinsam festgelegt; der Nagel ist Teil des bewerteten Bauprodukts und kein frei wählbares Zubehör. Auch die Lochbesetzung hängt daran: Die Zulassung eines Balkenschuhs kann verlangen, alle Löcher mit Nägeln oder Schrauben zu versehen, sobald eine Kraft rechtwinklig zur senkrechten Symmetrieachse übertragen werden soll. Bemessung und Konstruktion der Verbindung richten sich nach den am Ort der Verwendung geltenden Bestimmungen.

Häufige Fragen

Reicht die verzinkte Oberfläche für Feuchträume und den Außenbereich?

Verzinkt benennt die Oberfläche des Stahls. Für Feuchträume und das Freie sind geeignete Werkstoffe oder Oberflächenbeschichtungen vorgesehen; genannt werden dafür Verbindungsmittel aus nichtrostenden Stählen und feuerverzinkte Verbindungsmittel. Welcher Korrosionsschutz an einer Einbaustelle nötig ist, richtet sich nach der Nutzungsklasse des Bauteils und nach den am Ort der Verwendung geltenden Bestimmungen.

Wie viele Nägel gehören in einen Anschluss?

Die Zahl gehört zur Bemessung des Anschlusses und nicht zum einzelnen Nagel. Maßgeblich sind die Unterlage des Verbinders und die Berechnung nach den geltenden Bestimmungen; die Beschreibung des Schaftprofils ist dafür kein Kennwert.
